力士乐液压截流阀DA6VA2B50/100FSM

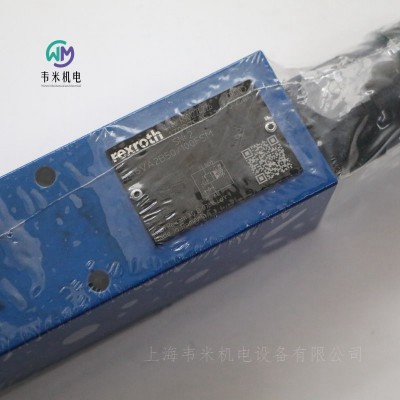

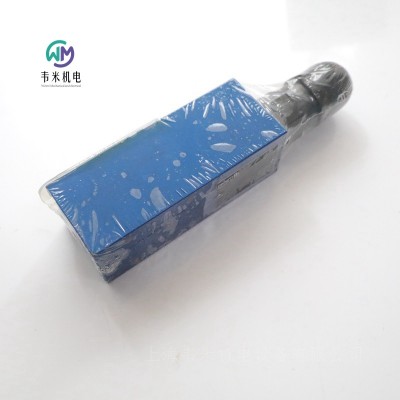

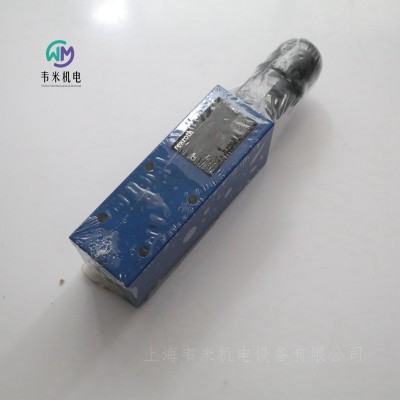

力士乐液压截流阀DA6VA2B50/100FSM，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH先导式压力截止阀

DA6V

规格 6

组件系列 5X

大工作压力 350 bar

大流量 40 l/min

重量   2.2kg

安装位置   任意

温度范围   -30 … +80℃

粘度范围   10 … 800mm²/s

建议粘度范围  20 … 60mm²/s

用于底板安装

油口安装面符合 ISO 5781-03-04-0-00（不符合标准，且不带孔）

底板（单独订购）

作为插装阀

调整类型：六角套筒和保护帽

4 个压力等级

可调式切换压差（公称值的 10 % 至 50 %）

DA6V 型压力阀是一种可无级调节切换压差的先导式压力截止阀。此类阀主要由拧入式插装阀的先导控制级和主级、单向阀和壳体组成。

通过油口 B 将 P 中的泵流量引入系统的蓄能器中。如果油口 B 中执行机构的压力超过设定顶部切换压力，则先导控制阀将打开并将通过油口 A (Y) 启动先导油排放。单向阀将关闭油口 B 至 P 的连接，且泵流量将切换到卸压油路（从 P 到T）。

型号 DA6VP

将泵流量从 P 至 B（泵 → 执行机构）切换为 P 至 T（泵 → 油箱）。

泵通过单向阀向液压系统（P 至 B）供油。通道 B 中的压力通过控制油路和孔作用于拧入式插装阀 的先导控制。同时，通道 P 中的压力通过孔施加于主控制阀芯的弹簧负载侧。当在拧入式插装阀 中通过调节主轴设置的顶部截止压力到达液压系统（通道 B）时，拧入式插装阀 的先导控制将打开从主阀芯的弹簧负载侧到控制油路的连接和通过油口 A (Y) 进入油箱的外部连接。由于存在孔，在主阀芯处产生了压降。主阀芯将升离阀座，打开 P 至 T 的连接。单向阀关闭 B 至 P 的连接，而拧入式插装阀 的先导控制在 B 中执行机构压力的作用下保持在打开位置。

将泵流量从 P 至 T（泵 → 油箱）切换为 P 至 B（泵 → 执行机构）。

如果根据在调节主轴处设定的较低底部压力值，B 中的执行机构压力与截止压力相比较有所下降，则拧入式插装阀 的先导控制将设置回其初始位置。

这样，压力将主阀芯的弹簧负载侧累积。从而通过弹簧关闭从 P 到 T 的连接，并且泵将通过单向阀向液压系统，即从 P 到 B 进行供油。

型号 DA6VA

在此阀型号中，泵压力口不是在 P 中，而是在 A 中设计的。阀门将泵流量从 A 引至 P 或从 A 引至 T。泄油口位于 B (Y) 中。

切换过程与型号“VP”（此阀型号支持油路块连接）相对应。

注意！

间接压力限制功能：

泵压力（至油箱）的压力限制功能不是直接提供的，而是仅通过执行机构通道中的单向阀和控制油路间接提供。

设置切换压差：

出厂时，阀门被设置为切换压差约为公称压力的 10 % 至 12 %。可以设置为公称压力的 50 %。

交付时，调节主轴被设置为小可调节顶部切换压力，即将调节主轴拧出到限位止挡。

通过拧入调节主轴，可增大顶部切换压力。

通过拧入调节主轴，可增大底部切换压力而切换压差将减小。通过拧出调节主轴，可减小底部切换压力而切换压差将增加。

通过锁紧螺钉和锁紧螺母 确保压力调节。

应用注意事项：

在压力截止阀和液压蓄能器之间建立一个低流阻的短连接。

注意！

仅可使用合适的蓄能器安全设备操作蓄能器！

泵压力（至油箱）的压力限制功能不是直接提供的，而是仅通过执行机构通道中的单向阀和控制油路间接提供。

注意： 切换压差出厂设置

出厂时，阀门被设置为切换压差约为公称压力的 10 % 至 12 %，并且是在已卸压状态（调节主轴拧出到限位止挡，请参阅产品说明）下提供的。

调节是在公称压力、泵流量约为 10 l/min、执行机构流量约为 2 l/min 的条件下实现的。

不同的系统条件（尤其是泵流量和执行机构流量很高时）可能导致较高的切换压力。在这里，通过此阀可以选择性地调节系统切换压差。

德国力士乐REXROTH压力切断阀订货号和型号：

R901224233 DA6VP2A5X/200FSM

R901224233 DA6VP2A50/200FSM

R901224238 DA6VP2B50/200FSM

R901224217 DA6VA2A50/100FSM

R901224235 DA6VP2B5X/100FSM

R901224226 DA6VA2B5X/100FSM

R901224226 DA6VA2B50/100FSM

R901224238 DA6VP2B5X/200FSM

R901224218 DA6VA2A5X/200FSM

R901224218 DA6VA2A50/200FSM

R901224247 DA6VP2A5X/350FSM

R901224247 DA6VP2A50/350FSM

R901224242 DA6VP2B5X/350FSM

力士乐REXROTH液压截流阀DA6VP2A5X/200FSM

R901224233 DA6VP2A50/200FSM

公称尺寸 6，P → B，机械操作

高性能范围内的工业液压阀。在设定值时可靠地关闭压力。

滑阀

先导式

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 DA6V

工作压力. [bar] 350

体积流量 [l/min] 40

活塞符号 P → B

连接类型 底板安装

标称尺寸 6

驱动类型 通过机械致动

连接数 4

开关位置数 2

电气连接说明 3 芯连接器 (2 + PE)，符合 EN 175301-803 标准

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封件 NBR

重量 [kg] 2.12

力士乐REXROTH液压截流阀DA6VP2A5X/350FSM

压力切断阀R901224247 DA6VP2A50/350FSM

公称尺寸 6，P → B，机械操作

高性能范围内的工业液压阀。在设定值时可靠地关闭压力。

滑阀

先导式

连接图 ISO 4401-03-02-0-05

压力 [bar] 350

体积流量 [l/min] 40

活塞符号 P → B

连接类型 板材结构

标称尺寸 6

驱动类型 带机械操作

连接数 4

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封元件 NBR

重量 [kg] 2.12

力士乐REXROTH比例溢流阀

R901093993 DBETE-6X/200G24K31A1M

公称尺寸 6，P → T，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。

提升阀座设计中的比例压力阀

直接驱动

压力额定值200巴

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 DBET（E）

工作压力[bar] 420

流量[l/min] 2.

滑阀符号 P→T

连接类型 底板安装

尺寸 6.

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 1.61

力士乐REXROTH比例溢流阀

R901029968 DBETE-6X/200G24K31A1V

公称尺寸 6，P → T，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。

提升阀座设计中的比例压力阀

直接驱动

压力额定值200巴

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 DBET（E）

工作压力[bar] 420

流量[l/min] 2.

滑阀符号 P→T

连接类型 底板安装

尺寸 6.

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

连接性 模拟，命令值0…10 V

符合性说明 CE–电磁兼容性2014/30/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.58

力士乐REXROTH比例溢流阀

R901415729 DBETE-6X/200G24K31F1M

公称尺寸 6，P → T，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。

提升阀座设计中的比例压力阀

直接驱动

压力额定值200巴

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 DBET（E）

工作压力[bar] 420

流量[l/min] 2.

滑阀符号 P→T

连接类型 底板安装

尺寸 6.

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 1.6

力士乐REXROTH比例溢流阀

R901045243 DBETE-6X/200G24K31F1V

公称尺寸 6，P → T，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。

提升阀座设计中的比例压力阀

直接驱动

压力额定值200巴

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 DBET（E）

工作压力[bar] 420

流量[l/min] 2.

滑阀符号 P→T

连接类型 底板安装

尺寸 6.

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.6

力士乐REXROTH比例溢流阀

R901064677 DBETE-6X/200YG24K31A1V

公称尺寸 6，P → T，P → Y，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。

提升阀座设计中的比例压力阀

直接驱动

压力额定值200巴

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 DBET（E）

工作压力[bar] 420

流量[l/min] 2.

滑阀符号 P→T，P→Y

连接类型 底板安装

尺寸 6.

驱动类型 集成电子设备的电气

端口数量 3.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

连接性 模拟，命令值0…10 V

符合性说明 CE–电磁兼容性2014/30/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.56

力士乐REXROTH比例溢流阀 DBETE-6X/420G24K31F1V

R901121103 DBETE-62/420G24K31F1V

公称尺寸 6，P → T，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠地将压力限制到设定值信号。

压力等级 420 bar

直动式

锥座设计的连续压力阀

连接图 ISO 4401-03-02-0-05

压力 [bar] 420

体积流量 [l/min] 2

活塞符号 P → T

连接类型 板材结构

标称尺寸 6

驱动类型 电气带集成电子元件

连接数 2

开关位置数 2

电源电压 24 VDC

电插头 7 针设备插头 (6 + PE)

电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804

液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封 FKM

重量 [kg] 1.601

力士乐REXROTH比例溢流阀 DBETE-6X/50G24K31A1V

R901029966 DBETE-62/50G24K31A1V

公称尺寸 6，P → T，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠地将压力限制到设定值信号。

压力等级 50 bar

直动式

连接图 ISO 4401-03-02-0-05

压力[bar] 420

流量[l/min] 2.

假脱机符号 P→ T

连接类型 底板安装

大小 6

驱动类型 带有集成电子设备的电气

端口数量 2

开关位置数量 2

电源电压 24V直流电

电气连接器 接头7极（6+PE）

电气连接说明 连接器7极（6+PE），符合EN 175201-804

连通性 模拟，命令值0…10 V

符合性说明 CE–电磁兼容性2014/30/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封件 FKM

重量[kg] 1.6

力士乐REXROTH比例溢流阀 DBETE-6X/350G24K31A1V

R901029970 DBETE-62/350G24K31A1V

公称尺寸 6，P → T，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠地将压力限制到设定值信号。

压力等级 350 bar

直动式

连接图 ISO 4401-03-02-0-05

压力[bar] 420

流量[l/min] 2

机符号 P→ T

连接类型 底板安装

大小 6

驱动类型 带有集成电子设备的电气

端口数量 2

开关位置数量 2

电源电压 24V直流电

电气连接器 接头7极（6+PE）

电气连接说明 连接器7极（6+PE），符合EN 175201-804

连通性 模拟，命令值0…10 V

符合性说明 CE–电磁兼容性2014/30/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封件 FKM

重量[kg] 1.6

力士乐REXROTH比例溢流阀 DBETE-6X/315G24K31A1V

R901029969 DBETE-62/315G24K31A1V

公称尺寸 6，P → T，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠地将压力限制到设定值信号。

压力等级 315 bar

直动式

连接图 ISO 4401-03-02-0-05

压力 [bar] 420

体积流量 [l/min] 2

活塞符号 P → T

连接类型 板式结构

标称尺寸 6

驱动类型 电气带集成电子元件

连接数 2

开关位置数 2

电源电压 24 VDC

电插头 7 针设备插头 (6 + PE)

电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804

连接 模拟，设定值 0 … 10 V

符合性说明 CE - 电磁兼容性 2014/30 / EU

液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封 FKM

重量 [kg] 1.601

力士乐REXROTH比例溢流阀 DBETE-6X/200YG24K31A1V

R901064677 DBETE-62/200YG24K31A1V

公称尺寸 6，P → T，P → Y，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠地将压力限制到设定值信号。

压力等级 200 bar

直动式

连接图 ISO 4401-03-02-0-05

压力[bar] 420

流量[l/min] 2

机符号 P→ T、 P→ Y

连接类型 底板安装

大小 6

驱动类型 带有集成电子设备的电气

端口数量 3

开关位置数量 2

电源电压 24V直流电

电气连接器 接头7极（6+PE）

电气连接说明 连接器7极（6+PE），符合EN 175201-804

连通性 模拟，命令值0…10 V

符合性说明 CE–电磁兼容性2014/30/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封件 FKM

重量[kg] 1.56

力士乐REXROTH比例减压阀0811402055

减压阀 DRE6X-1X/175MG24-8NZ4M

0811402055 DRE6X-11/175MG24-8NZ4M

公称尺寸 6, , P → A, , 通过外部电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀。可靠地将压力降至指令值信号。

滑阀

由伺服电动机控制的

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 （Z） DRE（E）

工作压力[bar] 315

流量[l/min] 40

滑阀符号 P→A

连接类型 底板安装

大小 6.

驱动类型 带外部电子设备的电气

端口数 3.

切换位置数量 2.

电源电压 24伏直流电

电子连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极（2+PE）连接器，带配套连接器

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 2.58

力士乐REXROTH比例减压阀，

由伺服电动机控制的

类型：3DRE（M）和3DRE（M）E

尺码10和16

组件系列7X

设定压力315巴

流量300升/分钟

特征

三通阀

通过带可旋转线圈的比例电磁阀进行操作

用于底板安装

符合ISO 4401的移植模式

大压力限制，可选

来自单一来源的阀门和控制电子设备

集成电子设备（OBE）（3DRE（M）E型）：

–指令值压力特性曲线的制造公差很小

外部控制电子设备（3DRE（M）型）

线性指令值压力特性曲线

功能、部分

阀类型3DRE（M）和3DRE（M）E是电动先导操作的三通减压阀，具有致动器的压力限制。

它们用于降低（P到A）和限制（A到T）系统压力。

组成

阀门由两个主要组件组成：

带比例电磁阀的先导控制阀，可选带大压力限制

带主控制滑阀的主阀

功能

通过先导控制阀在端口A中降低压力的命令值相关设置。

在端口P减压的情况下，弹簧和将主控制滑阀保持在中心位置。通过这种方式，防止了致动器的启动跳跃。

先导流体从孔经由流量控制器、经由控制室流到节流间隙，经由管线流到端口Y。该连接将在零压力下引入油箱。

减压

控制室中的先导压力随指令值而增加。

弹簧室中的压力通过喷嘴和主控制滑阀向右移动而积聚。

液压油从P流向A。

端口A中的执行器压力在弹簧室中可用。

端口A中的压力增加到先导控制阀的设定压力会导致主滑阀向左移动。端口A中的压力几乎与先导控制阀处的设定压力相同。

压力限制

如果端口A中的压力超过先导控制阀的设定压力，主控制滑阀将进一步向左移动。

这将打开从A到T的连接，并将端口A中的压力限制在设定的命令值。

3DREM型

为了防止比例电磁阀处不可接受的高电控电流的液压保护，这必然会导致端口A中的压力增加，您可以选择安装弹簧加载的泄压阀作为大压力限制。

大压力限制是预先设定的，参考相关压力额定值。

3DREE和3DREME型（带集成电子设备（OBE））

在功能和设置方面，这些阀门对应于3DRE和3DREM类型。在先导控制阀处，还有一个带有控制电子设备的壳体。

电源和指令值电压被施加到连接器上。

在工厂，指令值压力特性曲线的调整具有很小的制造公差。

先导油供应

3DRE…XY型

外部先导油供应、外部先导油回油

先导油由单独的先导回路从外部供应。

先导油回油通过端口Y从外部进入油箱。

3DRE…Y型

内部先导油供应，外部先导油回油

先导油供应从主阀的通道P内部实现。

先导油回油通过端口Y从外部进入油箱。

在子板中，端口X关闭。

主要技术指标

一般的

尺寸NG 10 16

重量

3DRE和3DREM型 7.5kg 10.3kg

3DREE和3DREME型 7.6kg 10.4kg

安装位置 任意，好水平

储存温度范围 –20…+80°C

环境温度范围

3DRE和3DREM型，温度为-20…+70°C

3DREE和3DREME型，温度为-20…+50°C

液压的

大运行压力

端口P和X杆 350bar 315bar

端口A和T杆 315bar 250bar

端口Y杆 分离并减压至油箱

大设定压力通道A

压力等级50 bar 50bar 50bar

压力额定值100 bar 100bar 100bar

压力额定值200 bar 200bar 200bar

压力等级250 bar – 250bar

压力等级315巴 315bar –

带流量和指令的通道A中的小设定压力值为零，见第8页的特性曲线条形图 <5 <4

大压力限制（连续可调，在工厂设置）

压力额定值50bar  70bar

压力等级100巴 130bar

压力等级200巴 230bar

压力等级250巴（尺寸16） 270巴

压力等级315巴（尺寸10） 350巴

大流量 125l/min 300l/min

先导流量 1.1l/min

液压油温度范围 –20…+80°C

粘度范围 15…380mm2/s

滞后 ±3%

重复精度 <±2%

线性度 ±3.5%

指令值压力特性曲线的制造公差，与滞后特性曲线有关；压力增加

3DRE（M） <±1.5%

3DRE（M）E <±1.5

3DRE（M） <±5%

3DRE（M）E <±1.5%

阶跃响应Tu+Tg 命令值10%→90% <140ms

密封：NBR、FKM

液压油的信息：

所用液压油的点火温度必须比高表面温度高50 K。

可生物降解和阻燃-含水：如果使用镀锌部件（如“J3”或“J5”型）或含锌部件，少量溶解的锌可能会进入液压系统，导致液压油加速老化。锌皂可能作为化学反应产物形成，这可能会堵塞过滤器、喷嘴和电磁阀，特别是在与局部热量输入有关的情况下。

阻燃-含水：

由于HFC液压油的气蚀倾向增加，与使用矿物油HLP相比，该部件的生命周期可能缩短30%。为了减少气蚀效应，建议（如果可能的话，具体针对安装）将端口T中的回流压力备份到部件压差的约20%。

根据使用的液压油，环境和液压油温度不得超过50°C。为了减少进入部件的热量输入，需要调整比例阀和高响应阀的指令值曲线。

电气

版本 “G24” “G24-8”

小电磁阀电流 ≤100mA ≤100mA

大电磁阀电流 1600±10%mA 800±5%mA

电磁线圈电阻

20°C时的冷值 5.5Ω 20.6Ω

大热值 8.05Ω 33Ω

占空比 100% 100%

电气、集成电子（OBE）

电源电压

标称电压 24VDC

下限值 21VDC

上限值 35VDC

电流消耗 ≤1.5A

熔断器保护 2A（时滞）

输入

电压 0…10V

电流 4…20mA

输出：实际电流值 1mV/mA

阀门防护等级符合EN 60529 IP65（电气连接正确安装）

集成电子设备（OBE）

功能

电子设备通过端口A和B提供电压。命令值被施加到差分放大器端口D和E。

通过特性曲线生成器，将指令值电磁阀电流特性曲线调整到阀门，从而补偿液压系统中的非线性，并创建线性指令值压力特性曲线。

电流控制器独立于电磁线圈电阻控制电磁电流。

用于控制比例电磁阀的电子设备的功率级是一个斩波放大器，时钟频率约为180 Hz至400 Hz。输出信号是脉宽调制（PWM）的。

为了检查电磁阀电流，可以在针脚F（+）和针脚C（–）之间的接头处测量与电磁阀电流成比例的电压。1 mV对应1 mA电磁阀电流。

德国力士乐REXROTH比例减压阀订货号和型号：

R900244331 3DRE10P-6X/315YG24K4V

R901218236 3DREM10P-7X/200YG24K4V

R901280845 3DREE10P-7X/200YG24K31F1V

R901246371 3DREE10P-7X/100YG24K31F1V

R901275767 3DREME10P-7X/100YG24K31F1V

R901218097 3DREME10P-7X/200YG24K31F1V

R901220113 3DREME10P-7X/200YG24K31A1V

R901293211 3DREME10P-7X50YG24K31A1V

R901240745 3DREME10P-7X/315YG24K31A1V

R901226627 3DREE16P-7X/200YG24K31F1V

R901218887 3DREM16P-7X/200YG24K4V

R901218887 3DREM16P-73/200YG24K4V

R901229466 3DREME16P-7X/250YG24K31A1V

R901218100 3DREME16P-7X/200YG24K31F1V

R901218100 3DREME16P-7X/200YG24K31F1V

力士乐REXROTH比例减压阀R901229466

减压阀 3DREME16P-7X/250YG24K31A1V

R901229466 3DREME16P-73/250YG24K31A1V

公称尺寸 16, , P → A, , 通过集成电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀。可靠地将压力降至指令值信号。

产品属性

连接图 ISO 4401-07-07-0-05

产品系列 3DRE（M）（E）

工作压力[bar] 315

流量[l/min] 300

滑阀符号 P→A

连接类型 底板安装

大小 16

驱动类型 带车载电子设备的电气

端口数 4.

切换位置数量 2.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

无线连接 模拟，命令值0…10 V

符合性说明 CE–根据EMC指令2014/30/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 9.98

力士乐液压截流阀DA6VA2B50/100FSM
