力士乐逻辑阀LC25B40D74/

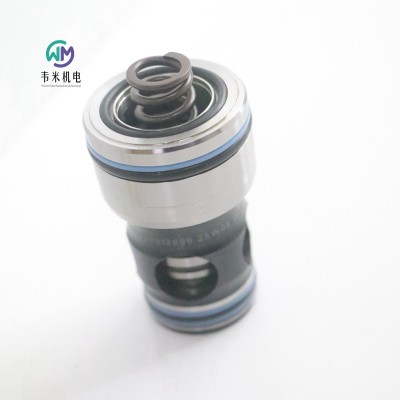

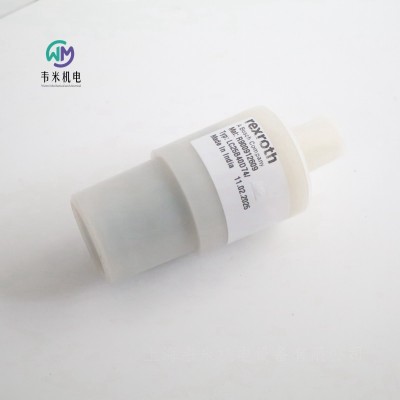

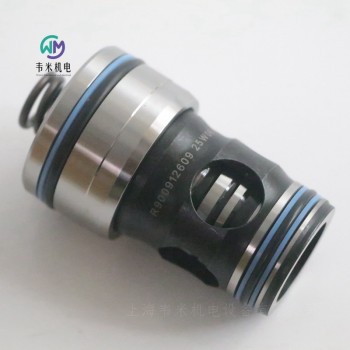

力士乐逻辑阀LC25B40D74/，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH逻辑阀LC25B40D7X/

R900912609 LC25B40D74/

公称尺寸 25, 符号 B40D, 通过液压致动

液压  阀门  插装阀 ISO 7368  逻辑元件，方向控制功能  逻辑阀

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

有遮盖

环形区域 B=7%

连接图 ISO 7368

产品系列 LC

工作压力. [bar] 420.0

体积流量 [l/min] 700.0

活塞符号 符号 B40D

连接类型 插装阀

标称尺寸 25

驱动类型 通过液压致动

开关位置数 2

液压油 HFC、HL、HLP、HLPD、HVLP、HVLPD

密封件 NBR

重量 [kg] 0.5

力士乐REXROTH二通方向控制功能插装阀

LC（标准）

标准系列

规格 16 … 160

组件系列 6X, 2X, 7X

大工作压力 420 bar

大流量 25000 l/min

带或不带衰减阻尼的阀架

2 个面积比

6 种不同的开启压力

二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。

通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。

二通插装阀通常由控制盖 和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。

二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。

德国力士乐REXROTH插装阀订货号和型号：

R900912566 LC16A05E7X/

R900912572 LC16A20D7X/

R900910269 LC16A20E7X/

R900912599 LC16B20D7X/

R900912573 LC16A40D7X/

R900934008 LC16A40E7X/V

R900928456 LC16A05E7X/V

R900909251 LC25A05D7X/

R900912576 LC25A05E74/

R900912580 LC25A20D7X/

R900912574 LC25A40E7X/

R900912609 LC25B40D74/

R900931131 LC25B40E74/-004

R900909245 LC32A05D7X/

R900912585 LC32A05E7X/

R900912589 LC32A20D7X/

R900906337 LC32A20E7X/

R900922978 LC32B20E7X/-004

R901131754 LC32B20D7X/V

R900912613 LC32B20E7X/

R900912617 LC32B40D7X/

R900912610 LC32B40E7X/

R900909662 LC32A40E7X/

R900929926 LC32A40E7X/V

R900909665 LC32A40D7X/

R900910270 LC25A20E7X/

R900927162 LC25A40D74/-004

R900935732 LC40A40D7X/

R900937999 LC40A20D70/

R900938000 LC40A20E70/

R900938000 LC40A20E7X/

R900923136 LC16A40D7X/-004

R900937995 LC40A05D7X/

R900937996 LC40A05E7X/

R900938021 LC50A05D7X/

R900951983 LC50A10D7X/

R900929935 LC50A40E7X/

R900710125 LC50A40E7X/V

R900928823 LC50B40E7X/

R900520967 LC80A20E6X/

1818509296 LR25F40E1X/

力士乐REXROTH逻辑阀LC40A20D7X/

R900937999 LC40A20D70/

公称尺寸 40, 符号 A20D, 通过液压致动

液压  阀门  插装阀 ISO 7368  逻辑元件，方向控制功能  逻辑阀 LC40A20D7X/

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

座阀

高性能范围内的工业液压阀

先导式

根据液压符号可靠切换油流方向

开启压力 2 bar

有遮盖

面积比 50%

环形区域 B=50%

连接图 ISO 7368

产品系列 LC

工作压力. [bar] 420.0

体积流量 [l/min] 2050.0

活塞符号 符号 A20D

连接类型 插装阀

标称尺寸 40

驱动类型 通过液压致动

连接数 2

开关位置数 2

液压油 HFC、HL、HLP、HLPD、HVLP、HVLPD

密封件 NBR

重量 [kg] 1.76

力士乐REXROTH逻辑阀LC32B20E7X/

R900912613 LC32B20E74/

公称尺寸 32, 符号 B20E, 通过液压致动

液压  阀门  插装阀 ISO 7368  逻辑元件，方向控制功能  逻辑阀

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

座阀

高性能范围内的工业液压阀

先导式

根据液压符号可靠切换油流方向

开启压力 2 bar

无遮盖

面积比 7%

环形区域 B=7%

连接图 ISO 7368

产品系列 LC

工作压力. [bar] 420.0

体积流量 [l/min] 1500.0

活塞符号 符号 B20E

连接类型 插装阀

标称尺寸 32

驱动类型 通过液压致动

连接数 2

开关位置数 2

液压油 HFC、HL、HLP、HLPD、HVLP、HVLPD

密封件 NBR

重量 [kg] 0.96

力士乐REXROTH逻辑阀LC25A05E7X/

R900912576 LC25A05E74/

公称尺寸 25, 符号 A5E, 通过液压致动

液压  阀门  插装阀 ISO 7368  逻辑元件，方向控制功能  逻辑阀

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

无阻尼功能

高性能范围内的工业液压阀

座阀

根据液压符号可靠切换油流方向

先导式

无遮盖

开启压力 0.5 bar

环形区域 B=50%

面积比 50%

连接图 ISO 7368

产品系列 LC

工作压力. [bar] 420.0

体积流量 [l/min] 900.0

活塞符号 符号 A5E

连接类型 插装阀

公称流量 [l/min] 900.0

标称尺寸 25

驱动类型 通过液压致动

连接数 2

开关位置数 2

液压油 HFC、HL、HLP、HLPD、HVLP、HVLPD

密封件 NBR

重量 [kg] 0.46

力士乐REXROTH密封套件

液压  阀门  插装阀 阀门备件  密封套件

R961000871 LC80A/B/DB.-5X/6X/

重量 [kg] 0.47

力士乐REXROTH插装阀R900951983

逻辑阀 LC50A10D7X/

公称尺寸 50，双向（A → B，B → A），液压操作，活塞型 AD

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

有重叠

环空面积B=50%

产品属性

连接图 ISO 7368

产品系列 LC

工作压力[bar] 420

流量[l/min] 2950

滑阀符号 符号A10D

连接类型 插装阀

大小 50

驱动类型 液压驱动

切换位置数量 2.

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 3

力士乐REXROTH插装阀R900928823

逻辑阀LC50B40E7X/

公称尺寸50，单向（A→B），液压操作，活塞型BE

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

阀座

高性能范围内的工业液压阀

由伺服电动机控制的

根据液压符号可靠切换油流方向

开启压力4 bar

无重叠

面积比7%

环空面积B=7%

产品属性

连接图

ISO 7368

产品系列 LC

工作压力[bar] 420

流量[l/min] 3500

滑阀符号 符号B40E

连接类型 插装阀

大小 50

驱动类型 液压驱动

端口数 2.

切换位置数量 2.

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 3.04

力士乐REXROTH插装阀R900912599

逻辑阀 LC16B20D7X/

规格 16，A → B，B → A，液压操作

高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。

阀座

由伺服电动机控制的

开启压力2 bar

具有阻尼功能

产品属性

连接图

ISO 7368-06-1-1-16

产品系列 LC

工作压力[bar] 420

滑阀符号 A→B，B→A

连接类型 插装阀

标称流量[l/min] 310

大小 16

驱动类型 液压驱动

端口数 2.

切换位置数量 2.

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 0.21

力士乐REXROTH插装阀R900909251

逻辑阀 LC25A05D7X/

R900909251 LC25A05D74/

公称尺寸 25，双向（A → B，B → A），液压操作，活塞型 AD

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

具有阻尼功能

高性能范围内的工业液压阀

阀座

根据液压符号可靠切换油流方向

由伺服电动机控制的

有重叠

开启压力0.5巴

环空面积B=50%

面积比50%

产品属性

连接图

ISO 7368

产品系列 LC

工作压力[bar] 420

流量[l/min] 700

滑阀符号 符号A5D

连接类型 插装阀

标称流量[l/min] 700

大小 25

驱动类型 液压驱动

端口数 2.

切换位置数量 2.

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 0.48

力士乐REXROTH插装阀R900909245

逻辑阀 LC32A05D7X/

R900909245 LC32A05D74/

公称尺寸 32，双向（A → B，B → A），液压操作，活塞型 AD

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

阀座

高性能范围内的工业液压阀

由伺服电动机控制的

根据液压符号可靠切换油流方向

开启压力0.5巴

有重叠

面积比50%

环空面积B=50%

产品属性

连接图

ISO 7368

产品系列 LC

工作压力[bar] 420

流量[l/min] 1130

滑阀符号 符号A5D

连接类型 插装阀

大小 32

驱动类型 液压驱动

端口数 2.

切换位置数量 2.

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 0.99

力士乐REXROTH逻辑阀

R900918159 LC100A00D6X/

公称尺寸 100，双向（A → B，B → A），液压操作，活塞型 AD

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

有重叠

环空面积B=50%

产品属性

连接图 ISO 7368

产品系列 LC

工作压力[bar] 420

流量[l/min] 9200

滑阀符号 符号A0D

连接类型 插装阀

尺寸 100

驱动类型 液压驱动

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 23.61

力士乐REXROTH逻辑阀

R900358104 LC100A00E6X/

公称尺寸 100，双向（A → B，B → A），液压操作，活塞型 AE

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

无重叠

环空面积B=50%

产品属性

连接图 ISO 7368

产品系列 LC

工作压力[bar] 420

流量[l/min] 11500

滑阀符号 符号A0E

连接类型 插装阀

尺寸 100

驱动类型 液压驱动

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 20.8

力士乐REXROTH插装阀

R901327891 LC100A00E6X/V

公称尺寸 100，双向（A → B，B → A），液压操作，活塞型 AE

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

无重叠

环空面积B=50%

产品属性

连接图 ISO 7368

产品系列 LC

工作压力[bar] 420

流量[l/min] 11500

滑阀符号 符号A0E

连接类型 插装阀

尺寸 100

驱动类型 液压驱动

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 20

力士乐REXROTH插装阀

R900559553 LC100A05D6X/

公称尺寸 100，双向（A → B，B → A），液压操作，活塞型 AD

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

有重叠

环空面积B=50%

产品属性

连接图 ISO 7368

产品系列 LC

工作压力[bar] 420

流量[l/min] 9200

滑阀符号 符号A5D

连接类型 插装阀

尺寸 100

驱动类型 液压驱动

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 23.69

力士乐REXROTH逻辑阀

R900908783 LC100A05E6X/

公称尺寸 100，双向（A → B，B → A），液压操作，活塞型 AE

液压阀插装阀，逻辑元件，方向功能逻辑插装阀

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

无重叠

环空面积B=50%

产品属性

连接图 ISO 7368

产品系列 LC

工作压力[bar] 420

流量[l/min] 11500

滑阀符号 符号A5E

连接类型 插装阀

尺寸 100

驱动类型 液压驱动

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 23.45

力士乐REXROTH逻辑阀

R900577528 LC100A05E6X/V

公称尺寸 100，双向（A → B，B → A），液压操作，活塞型 AE

液压阀，插装阀，逻辑元件，方向功能逻辑插装阀

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

无重叠

环空面积B=50%

产品属性

连接图 ISO 7368

产品系列 LC

工作压力[bar] 420

流量[l/min] 11500

滑阀符号 符号A5E

连接类型 插装阀

尺寸 100

驱动类型 液压驱动

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 22.51

力士乐REXROTH逻辑阀

R900947137 LC100A10D6X/

公称尺寸 100，双向（A → B，B → A），液压操作，活塞型 AD

液压阀，插装阀，逻辑元件，方向功能逻辑插装阀

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

有重叠

环空面积B=50%

产品属性

连接图 ISO 7368

产品系列 LC

工作压力[bar] 420

流量[l/min] 9200

滑阀符号 符号A10D

连接类型 插装阀

尺寸 100

驱动类型 液压驱动

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 23.93

力士乐REXROTH逻辑阀

R900572880 LC100A10E6X/

公称尺寸 100，双向（A → B，B → A），液压操作，活塞型 AE

液压阀，插装阀，逻辑元件，方向功能逻辑插装阀

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

无重叠

环空面积B=50%

产品属性

连接图 ISO 7368

产品系列 LC

工作压力[bar] 420

流量[l/min] 11500

滑阀符号 符号A10E

连接类型 插装阀

尺寸 100

驱动类型 液压驱动

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 23.66

力士乐REXROTH逻辑阀

R900969643 LC100A10E6X/V

公称尺寸 100，双向（A → B，B → A），液压操作，活塞型 AE

液压阀，插装阀，逻辑元件，方向功能逻辑插装阀

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

无重叠

环空面积B=50%

产品属性

连接图 ISO 7368

产品系列 LC

工作压力[bar] 420

流量[l/min] 11500

滑阀符号 符号A10E

连接类型 插装阀

尺寸 100

驱动类型 液压驱动

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 24

力士乐REXROTH逻辑阀

R900719059 LC100A20D6X/

公称尺寸 100，双向（A → B，B → A），液压操作，活塞型 AD

液压阀，插装阀，逻辑元件，方向功能逻辑插装阀

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

有重叠

环空面积B=50%

产品属性

连接图 ISO 7368

产品系列 LC

工作压力[bar] 420

流量[l/min] 9200

滑阀符号 符号A20D

连接类型 插装阀

尺寸 100

驱动类型 液压驱动

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 23.81

力士乐REXROTH逻辑安装阀LC50A40E7X/

插装阀R900929935 LC50A40E7X/

标称尺寸50，双向（A→B，B→A），液压驱动，活塞式AE

高功率范围的工业液压阀。根据液压符号可靠切换油流向

座阀

预转向

开启压力4巴

面积比50%

高功率范围的工业液压阀

根据液压符号可靠切换油流向

无保险范围

环面积B=50%

产品特性

连接类型 ISO 7368

压力[bar] 420

体积流量[l/min] 3500

活塞符号 符号A40E

连接类型 安装阀门

标称尺寸 50

操作类型 带液压驱动

连接数 2.

开关位置数量 2.

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封件 NBR

重量[kg] 3.020

力士乐REXROTH逻辑阀 LC50A05D7X/

R900938021 LC50A05D7X/

公称尺寸 50，双向（A → B，B → A），液压操作，活塞型 AD

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

座阀

先导式

开启压力 0.5 bar

面积比 50%

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

有遮盖

环形区域 B=50%

压力 [bar] 420

活塞符号 A5D

连接类型 插装阀

标称尺寸 50

驱动类型 带液压操作

连接数 2

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 3

力士乐REXROTH逻辑阀 LC40A05D7X/

R900937995 LC40A05D7X/

公称尺寸 40，双向（A → B，B → A），液压操作，活塞型 AD

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

座阀

先导式

开启压力 0.5 bar

面积比 50%

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

有遮盖

环形区域 B=50%

压力 [bar] 420

活塞符号 A5D

连接类型 插装阀

标称尺寸 40

驱动类型 带液压操作

连接数 2

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 1.76

力士乐REXROTH逻辑阀 LC32B40D7X/

R900912617 LC32B40D7X/

公称尺寸 32，单向（A → B），液压操作，活塞型 BD

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

有遮盖

环形区域 B=7%

压力 [bar] 420

活塞符号 B40D

连接类型 插装阀

标称尺寸 32

驱动类型 带液压操作

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 1

力士乐REXROTH逻辑阀 LC32A40E7X/V

插装式R900929926 LC32A40E7X/V

公称尺寸 32，双向（A → B，B → A），液压操作，活塞型 AE

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

无遮盖

环形区域 B=50%

压力 [bar] 420

活塞符号 A40E

连接类型 插装阀

标称尺寸 32

驱动类型 带液压操作

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封 FKM

重量 [kg] 0.98

力士乐REXROTH逻辑阀 LC32A20D7X/

R900912589 LC32A20D7X/

公称尺寸 32，双向（A → B，B → A），液压操作，活塞型 AD

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

座阀

先导式

开启压力 2 bar

面积比 50%

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

有遮盖

环形区域 B=50%

压力 [bar] 420

活塞符号 A20D

连接类型 插装阀

标称尺寸 32

驱动类型 带液压操作

连接数 2

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 0.9909

力士乐REXROTH逻辑阀 LC16A40D7X/

插装阀R900912573 LC16A40D7X/

R900912573 LC16A40D74/

公称尺寸 16，双向（A → B，B → A），液压操作，活塞型 AD

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

座阀

先导式

开启压力 4 bar

面积比 50%

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

有遮盖

环形区域 B=50%

压力 [bar] 420

活塞符号 A40D

连接类型 插装阀

标称尺寸 16

驱动类型 带液压操作

连接数 2

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 0.2045

力士乐REXROTH逻辑阀 LC16A05E7X/V

插装阀R900928456 LC16A05E7X/V

公称尺寸 16，双向（A → B，B → A），液压操作，活塞型 AE

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

无遮盖

环形区域 B=50%

压力 [bar] 420

活塞符号 A5E

连接类型 插装阀

标称尺寸 16

驱动类型 带液压操作

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封 FKM

重量 [kg] 0.2

力士乐REXROTH逻辑阀 LC25A20D7X/

插装阀R900912580 LC25A20D7X/

公称尺寸 25，双向（A → B，B → A），液压操作，活塞型 AD

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

座阀

先导式

开启压力 2 bar

面积比 50%

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

有遮盖

环形区域 B=50%

压力 [bar] 420

活塞符号 A20D

连接类型 插装阀

标称尺寸 25

驱动类型 带液压操作

连接数 2

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 0.4841

力士乐REXROTH逻辑阀 LC16A20E7X/

插装阀R900910269 LC16A20E7X/

公称尺寸 16，双向（A → B，B → A），液压操作，活塞型 AE

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

座阀

先导阀

开启压力 2 bar

面积比 50%

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

无遮盖

环形区域 B=50%

压力 [bar] 420

活塞符号 A20E

连接类型 插装阀

标称尺寸 16

驱动类型 带液压操作

连接数 2

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 0.199101

力士乐REXROTH插装阀盖板R900927301

逻辑阀盖板 LFA25RF-7X/

R900927301 LFA25RF-71/

公称尺寸 25，通过嵌入液压截止式先导控制阀实现方向控制功能

双向插装阀的控制盖。

产品属性

连接图 ISO 7368

产品系列 LFA

工作压力[bar] 420

滑阀符号 符号RF

连接类型 底板安装

大小 25

驱动类型 液压驱动

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 2.06

力士乐逻辑阀LC25B40D74/
