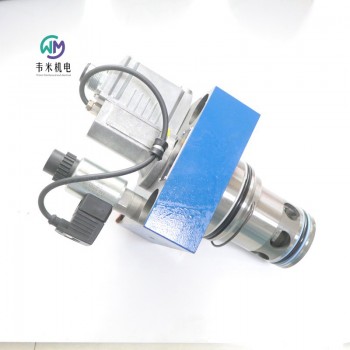

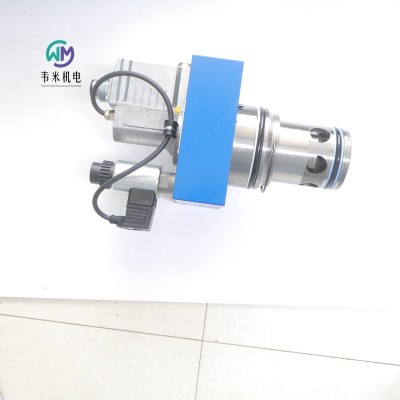

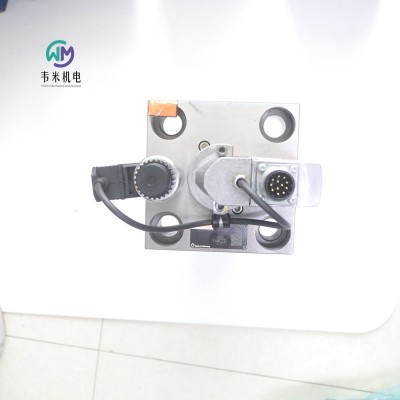

比例流量阀2WFCE50S1500L-10/M/24G1

力士乐比例流量阀2WFCE50S1500L-10/M/24G1，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐带集成电子元件 (OBE) 或外部控制电子元件的先导式比例方向插装阀

2WFC; 2WFCE

温度范围  -20 … +60℃

大工作压力  420bar

大回流压力  100bar

建议粘度范围  20 … 100mm²/s

二位二通型号

强度：

-油压阻力高为 420 bar

-高耐振度（符合 DIN EN60068-2）

-环境温度高为 +60 °C

度：

-响应灵敏度高，滞后低

可靠性：

-质量高，设计成熟

标准化：

-安装尺寸符合 ISO 7368

-连接器/接口

柔性：

-可与压力补偿器连接，可提供压力补偿流量控制

安全性：

-断电、电缆中断或断开选通后，会进入主级故障安全位置

设置

2WFCE 型先导式比例方向阀基本构成包括：

盖

主级

带比例电磁铁的先导控制阀

带位置传感器和模拟接口的集成电子元件

集成电子元件 (OBE) 将控制值与主级 控制阀芯的位置理论值进行比较。在存在控制偏差的情况下，先导控制阀将激活控制线圈。以此调节控制阀芯。根据控制偏差的不同，主级 控制腔或者以先导油（主级已关闭）加压，或者已卸载（主级已打开）。控制偏差修正前，将通过控制值成比例地控制行程及节流孔横截面。

为保证正常运行，必须遵守以下条件：

流向 A → B（X 连接到 A）

流向 B → A（X 连接到 B）

电源电压故障

如果小电源电压发生故障或低于小电源电压，则启用将断开（接口 B1 和 G1）且在线圈导线电缆中断情况下，集成电子元件 (OBE) 将断开先导控制阀线圈的电源。主级控制阀芯 通过油口 X 处可用压力和主级弹簧力安全移动至其阀座位置并阻塞 A 和 B 之间的油液流动。

流量控制功能

先导式比例方向阀可与压力补偿器配合使用以提供压力补偿流量控制。

集成电子元件 (OBE)

功能

1. 接通程序/故障特性

施加 24  V 的电源电压之后，如果满足以下条件，则电子元件将准备就绪：

电源电压 UB > 18 V DC

线圈连接未中断

控制值线未中断且控制值 > 2.7 mA（仅指接口“G1”）

如果上述条件中有一个未得到满足，则控制器和输出级断路，并将插脚 11 （仅指接口“B1”和“G1”）的“准备就绪”信号设置为 0 V。

2. 理论值输出信号

电气接口“A1”（插脚 F）和“B1”（插脚 6）

“A1”：0.35 V ... +10 V 对应于 0 % ... 100 % 的阀门开口；当理论值 < -2.5 V 时，节流阀芯处于阀座位置

“B1”：0 V ... +10 V 对应于 0 % ... 100 % 的阀门开口；当理论值 < -1.5 V 时，节流阀芯处于阀座位置

电气接口“G1”（插脚 6）

4 mA ... +20 mA 对应于 0 % ... 100 % 的阀门开口；当理论值 < 2.7 mA 时，节流阀芯处于阀座位置

注意：

电子元件接口“A1”

在开口方向：若控制值 ≥ 0.5 V 时，则启用阀门

在闭合方向：控制值 ≤ 0.3 V 时（“阀座上”），阀门停用

在开口方向的电气接口“B1”和“G1”：

若已设置使能插脚 3，控制值 > -1 V（“B1”）或 > 2 mA（“G1”），则启用阀门

在闭合方向：若未设置插脚 3，控制值 < -1 V（“B1”）或 < 2 mA（“G1”）（“阀座上”），则停用阀门

德国力士乐REXROTH比例流量阀订货号和型号：

R901451532 2WFC16S125L-1X/M/K4

R901451532 2WFC16S125L-10/M/K4

R901451941 2WFC25S220L-1X/M/K4

R901451939 2WFC25S140Q-10/M/K4

R901451944 2WFC32S320L-1X/M/K4

R901451948 2WFC40S500L-1X/M/K4

R901451952 2WFC50S1000L-1X/M/K4

R901436211 2WFCE16S160L-1X/M/24G1

R901436210 2WFCE16S160L-1X/M/24B1

R901436207 2WFCE16S160L-1X/M/24A1

R901424816 2WFCE16S125L-1X/M/24B1

R901424816 2WFCE16S125L-10/M/24B1

R901430244 2WFCE16S125L-1X/M/24G1

R901387450 2WFCE16S125L-1X/M/24A1

R901430247 2WFCE25S220L-1X/M/24G1

R901388124 2WFCE25S220L-1X/M/24A1

R901388124 2WFCE25S220L-10/M/24A1

R901436213 2WFCE25S330L-1X/M/24A1

R901388127 2WFCE32S320L-1X/M/24A1

R901388127 2WFCE32S320L-10/M/24A1

R901430250 2WFCE32S320L-1X/M/24G1

R901430249 2WFCE32S320L-1X/M/24B1

R901436317 2WFCE40S940L-1X/M/24A1

R901436317 2WFCE40S940L-10/M/24A1

R901388128 2WFCE40S500L-1X/M/24A1

R901430258 2WFCE40S500L-1X/M/24G1

R901436319 2WFCE40S940L-1X/M/24B1

R901388132 2WFCE50S1000L-1X/M/24A1

R901430271 2WFCE50S1000L-1X/M/24B1

R901430271 2WFCE50S1000L-10/M/24B1

R901436328 2WFCE50S1500L-1X/M/24G1

R901436328 2WFCE50S1500L-10/M/24G1

R901436321 2WFCE50S1500L-1X/M/24A1

R901436326 2WFCE50S1500L-1X/M/24B1

力士乐REXROTH比例阀

4WREEM系列

4/3比例方向阀

直接操作，集成电子设备

尺寸6和10

组件系列2X

工作压力315巴

流量：

90升/分钟（6通径）

180升/分钟（10通径）

特征

–直接操作的比例方向阀，用于控制流向和流量大小

–通过带有中心螺纹和可拆卸线圈的比例电磁阀进行操作

–电气位置反馈

–带B6接口的集成电子设备（OBE）

–监控控制滑阀位置

–有或没有步进功能

–弹簧中心控制滑阀

–对于子板安装：根据ISO 4401的端口模式

功能

4/3比例方向阀设计为板式直接操作装置。操作由带中心螺纹和可拆卸线圈的比例电磁阀实现。

电磁阀由内部电子设备控制。

在4WREEM...版本中，该阀门配备了sym-metric阀芯重叠，并具有操作方向和阀芯中心位置监测功能。

此外，4WREEM...J…模型具有阶跃函数来补偿这种重叠。这意味着滑阀重叠会很快通过。该阀门主要用于具有高安全要求的机器，例如液压机控制。

该阀门主要由以下部分组成：

–带连接面的外壳

–带压缩弹簧的控制滑阀

–带中心螺纹的电磁阀

–位置传感器

-集成电子

功能说明：

–在电磁阀断电的情况下，压缩弹簧将控制滑阀置于中心位置

–通过控制比例电磁阀直接操作控制滑阀

→控制滑阀向左的位移与电气输入信号成比例

→通过具有渐进流动特性的孔板型横截面从P连接到A，从B连接到T

–关闭电磁阀“b”

→压缩弹簧使控制滑阀回到中心位置

如果没有可用的启用信号，则输出级被锁定，阀门不起作用。输出级的操作准备情况可以通过引脚8查询。如果电源电压故障或没有可用的指令值，则阀控制滑阀通过定心弹簧保持在中心位置。在E滑阀的此位置：A、B、P和T被阻断，在W滑阀中：A和B连接到T。

监控功能：

–通过感应式位置传感器监测控制滑阀位置

-集成电子设备的输出信号可以通过外部安全控制进行评估，以检测阀门的任何故障

–通过关闭释放电压来阻断电源输出级

注意：根据EN13849，不允许关闭！

–输出级通过启用输入启用。

状态信息通过8发送

–将信号引出到连接器的信号输出引脚9、引脚10和引脚11

当超过阈值（+Xw和-Xw）时，触发逻辑开关状态信号

–在监控功能的高级控制中使用开关信号

用作安全相关部件的先决条件

液压回路：

–整个控制必须符合与应用相关的标准要求，例如EN693、EN12622或EN13849

–如果调用安全功能或控制检测到错误，关闭电源电压（引脚1和引脚2）和释放（引脚3）必须导致阀门关闭

–滑阀位置传感器倒置时，不得垂直操作阀门

注意！

由于设计原理，内部泄漏是阀门固有的，在整个生命周期内可能会增加。

油箱管路不得排空。在相应的安装条件下，需要安装预加载阀（预加载压力约为2巴）。

技术数据（对于这些参数之外的应用，请咨询我们！）

一般的

通径6 10

重量kg 2.4 6.5

安装位置水平，不得垂直安装

环境温度范围  –20至+50°C

储存温度范围  –20至+80°C

MTTFd值符合EN ISO 13849 150年1）

液压（使用HLP46测量，ϑ油=40°C±5°C）

大运行压力

–端口A、B、P  315bar

–端口T  210bar

Δp=10 bar l/min时的额定流量qV nom 4、8、16、32  ； 25、50、75

大允许流量 90l/min 180l/min

大允许零流量pe=100巴  ≤0.3l/min  ≤0.6l/min

液压油温度范围 –20至+80°C（推荐为+40至+50）

粘度范围  20至380mm2/s（推荐30至46）

液压系统的大允许污染程度，符合ISO 4406（c）的清洁度等级的流体 Class 20/18/15

滞后率≤0.1%

反转范围≤0.05%

响应灵敏度≤0.05%

液压变化时的零点漂移 <0.15%/10 K

流体温度和工作压力 <0.1%/100巴

液压系统中必须遵守为部件规定的清洁度等级。有效的过滤可以防止故障，同时延长组件的生命周期。

电气技术数据

电源电压

标称电压 24VDC

下限值 19VDC

上限值 35VDC

放大器的电流消耗 大2.0A+开关输出负载

冲击电流 3.0A+开关输出负载

指令值输入电压输入“B6”V±10，Re=100 kΩ

指令值输出  ±10V

占空比  100%

高线圈温度  高达150°C

防护等级符合DIN 40050 IP 65，带安装和锁定的插入式连接器

电气连接，配合连接器（尺寸单位为毫米）

根据DIN EN 175201-804单独订购材料号为R900752278（塑料版）的配对连接器，一个直径为12至14毫米的电缆。

根据DIN EN 175201-804单独订购材料号为R900884671（塑料版）的配对连接器，两个直径为6至8毫米的电缆。

德国力士乐REXROTH比例阀订货号和型号：

R900707192 4WREEM6E32-2X/G24K34/B6V

R901037664 4WREEM6W1-32-2X/G24K34/B6V

R901037664 4WREEM6W1-32-22/G24K34/B6V

R900778032 4WREEM6E16J-2X/G24K34/B6V-735

R901008707 4WREEM10W75-21/G24K34/B6V

R901084068 4WREEM10R3-75-2X/G24K34/B6V

R901090746 4WREEM10E1-75-2X/G24K34/B6V

力士乐REXROTH液压比例方向阀

R900707192 4WREEM6E32-2X/G24K34/B6V

R900707192 4WREEM6E32-22/G24K34/B6V

公称尺寸 6, , 符号 E, , 通过集成电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度

滑阀

直接驱动

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 4WREEM6,10

工作压力[bar] 315

流量[l/min] 80

滑阀符号 符号E

连接类型 底板安装

标称流量[l/min] 32

大小 6.

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 连接器，12极（11+PE）

电气连接说明 符合EN 175201-804的7极（6+PE）连接器

无线连接 模拟，指令值±10 V

液压油 HL，HLP

密封 FKM

重量[kg] 2.54

力士乐REXROTH带电气位置反馈的直动式比例方向阀作为控制系统的先导控制阀

SY(H)DFE 的先导控制阀。

VT-DFP.

组件系列 2X, 1X

用带电气反馈的比例电磁铁操纵

控制电子元件：

VT-DFP 适用于 SY(H)DFE1

-外部控制电子元件 VT 5041-3X

控制电子元件：

VT-DFPE 适用于 SY(H)DFEE

-集成式，模拟

控制电子元件：

VT-DFPC 适用于 SY(H)DFEC

-集成式，带 CAN 总线接口的数字电子元件

控制电子元件：

VT-DFPn 适用于 SY(H)DFEn

-集成式，带 CAN 总线接口的数字电子元件，用于变速操作

控制电子元件：

VT-DFPD 适用于 SY(H)DFED

-集成式，带以太网总线接口的数字电子元件，用于变速操作

控制电子元件：

VT-DFPF 适用于 SY(H)DFEF

-集成式，带以太网总线接口的数字电子元件

始终屏蔽控制值和实际值电缆。

与天线或无线电发射源之间的距离必须至少为 1 m。

切勿在电力线路附近铺设信号线。

有关控制系统 SY(H)DFE 的补充注意事项请参见操作说明。

配件

SYDFE1系列配件

外部控制电子元件 VT 5041-3X/1 没有功率限制，不带摆动角显示

R901236404

外部控制电子元件 VT 5041-3X/2 没有功率限制，不带摆动角显示

R901263598

外部控制电子元件 VT 5041-3X/3 没有功率限制，不带摆动角显示

R901196678

线圈插头的连接插头

R901017011

阀门位置传感器的连接插头

R900023126

泵位置传感器的连接插头

R900013674

压力传感器 HM 20-2X，测量范围 315 bar (4 -20 mA)

R901342029

压力传感器 HM 20-2X，测量范围 315 bar (0.1 -10 V)

R901342030

板卡插槽 VT 3002-1-2X/32D

R900020153

紧凑型电源设备 VT-NE32-1X

R900080049

SYDFEE, SYDFEC, SYDFEN系列配件

不用电缆进行对中连接 X1 的 12 极连接插头（装配件组件）

R900884671

用电缆线组 2 x 5 m 进行对中连接 X1 的 12 针连接插头

R900032356

用电缆线组 2 x 20 m 进行对中连接 X1 的 12 针连接插头

R900860399

压力传感器 HM 20-2X，测量范围 315 bar (4 -20 mA)

R901342029

压力传感器 HM 20-2X，测量范围 315 bar (0.1 -10 V)

R901342030

压力传感器 HM 20-2X，测量范围 315 bar (0.5 -5 V) 带 0.5 m 电缆

R901342038

测试设备 VT-PDFE-1-1X/V0/0

R900757051

紧凑型电源设备 VT-NE32-1X

R900080049

SYDFEC 和 SYDFEN配件

不带串行接口的笔记本电脑 USB 串行转换器 VT-ZKO-USB/S-1-1X/V0/0

R901066684

用于在接口 X2 处连接 Win-PED PC (RS232) 的电缆，长度 3 m

R901156928

用于 WIN-PED PC (RS232) 同步连接的 T 型连接器及在连接器 X2 处使用压力传感器

R901117164

用于接口 X3 的连接插头，M12，直通式，可单独连接，5 针，有屏蔽，A 编码，电缆直径 6 -8 mm

R901076910

用于将计算机连接到 CAN 总线系统的转换器 USB/CAN 总线

R901071963

将 CAN 总线/X3 连接到 CAN 总线转换器 (D-Sub) 的电缆

R901152127

SYDFED配件

不用电缆进行对中连接 XH4 的 12 极连接插头（装配件组件）

R900884671

用电缆线组 2 x 5 m 进行对中连接 XH4 的 12 针连接插头

R900032356

用电缆线组 2 x 20 m 进行对中连接 XH4 的 12 针连接插头

R900860399

压力传感器 HM 20-2X，测量范围 315 bar (4 -20 mA)

R901342029

压力传感器 HM 20-2X，测量范围 315 bar (0.1 -10 V)

R901342030

压力传感器 HM 20-2X，测量范围 315 bar (0.5 -5 V) 带 0.5 m 电缆

R901342038

测试设备 VT-PDFE-1-1X/V0/0

R900757051

M12 到 RJ45（连接 X7E1 和 X7E2）的以太网连接电缆，附加信息类型名称 RKB0044/003,0

R911343806

SYDFEF系列配件

不用电缆（装配件组件）进行对中连接 XH1 的 6 针连接插头

R900021267

用电缆线组 3 m 进行对中连接 XH1 的 6 针连接插头

R901420483

用电缆线组 5 m 进行对中连接 XH1 的 6 针连接插头

R901420491

用电缆线组 10 m 进行对中连接 XH1 的 6 针连接插头

R901420496

压力传感器 HM 20-2X，测量范围 315 bar (4 -20 mA)

R901342029

压力传感器 HM 20-2X，测量范围 315 bar (0.1 -10 V)

R901342030

压力传感器 HM 20-2X，测量范围 315 bar (0.5 -5 V) 带 0.5 m 电缆

R901342038

M12 到 RJ45（连接 X7E1 和 X7E2）的以太网连接电缆，附加信息类型名称 RKB0044/003,0

R911343806

力士乐带集成电子元件 (OBE) 或外部控制电子元件的先导式比例方向插装阀

2WFC; 2WFCE

温度范围  -20 … +60℃

大工作压力  420bar

大回流压力  100bar

建议粘度范围  20 … 100mm²/s

二位二通型号

强度：

-油压阻力高为 420 bar

-高耐振度（符合 DIN EN60068-2）

-环境温度高为 +60 °C

度：

-响应灵敏度高，滞后低

可靠性：

-质量高，设计成熟

标准化：

-安装尺寸符合 ISO 7368

-连接器/接口

柔性：

-可与压力补偿器连接，可提供压力补偿流量控制

安全性：

-断电、电缆中断或断开选通后，会进入主级故障安全位置

设置

2WFCE 型先导式比例方向阀基本构成包括：

盖

主级

带比例电磁铁的先导控制阀

带位置传感器和模拟接口的集成电子元件

集成电子元件 (OBE) 将控制值与主级 控制阀芯的位置理论值进行比较。在存在控制偏差的情况下，先导控制阀将激活控制线圈。以此调节控制阀芯。根据控制偏差的不同，主级 控制腔或者以先导油（主级已关闭）加压，或者已卸载（主级已打开）。控制偏差修正前，将通过控制值成比例地控制行程及节流孔横截面。

为保证正常运行，必须遵守以下条件：

流向 A → B（X 连接到 A）

流向 B → A（X 连接到 B）

电源电压故障

如果小电源电压发生故障或低于小电源电压，则启用将断开（接口 B1 和 G1）且在线圈导线电缆中断情况下，集成电子元件 (OBE) 将断开先导控制阀线圈的电源。主级控制阀芯 通过油口 X 处可用压力和主级弹簧力安全移动至其阀座位置并阻塞 A 和 B 之间的油液流动。

流量控制功能

先导式比例方向阀可与压力补偿器配合使用以提供压力补偿流量控制。

集成电子元件 (OBE)

功能

1. 接通程序/故障特性

施加 24  V 的电源电压之后，如果满足以下条件，则电子元件将准备就绪：

电源电压 UB > 18 V DC

线圈连接未中断

控制值线未中断且控制值 > 2.7 mA（仅指接口“G1”）

如果上述条件中有一个未得到满足，则控制器和输出级断路，并将插脚 11 （仅指接口“B1”和“G1”）的“准备就绪”信号设置为 0 V。

2. 理论值输出信号

电气接口“A1”（插脚 F）和“B1”（插脚 6）

“A1”：0.35 V ... +10 V 对应于 0 % ... 100 % 的阀门开口；当理论值 < -2.5 V 时，节流阀芯处于阀座位置

“B1”：0 V ... +10 V 对应于 0 % ... 100 % 的阀门开口；当理论值 < -1.5 V 时，节流阀芯处于阀座位置

电气接口“G1”（插脚 6）

4 mA ... +20 mA 对应于 0 % ... 100 % 的阀门开口；当理论值 < 2.7 mA 时，节流阀芯处于阀座位置

注意：

电子元件接口“A1”

在开口方向：若控制值 ≥ 0.5 V 时，则启用阀门

在闭合方向：控制值 ≤ 0.3 V 时（“阀座上”），阀门停用

在开口方向的电气接口“B1”和“G1”：

若已设置使能插脚 3，控制值 > -1 V（“B1”）或 > 2 mA（“G1”），则启用阀门

在闭合方向：若未设置插脚 3，控制值 < -1 V（“B1”）或 < 2 mA（“G1”）（“阀座上”），则停用阀门

德国力士乐REXROTH比例流量阀订货号和型号：

R901451532 2WFC16S125L-1X/M/K4

R901451532 2WFC16S125L-10/M/K4

R901451941 2WFC25S220L-1X/M/K4

R901451939 2WFC25S140Q-10/M/K4

R901451944 2WFC32S320L-1X/M/K4

R901451948 2WFC40S500L-1X/M/K4

R901451952 2WFC50S1000L-1X/M/K4

R901436211 2WFCE16S160L-1X/M/24G1

R901436210 2WFCE16S160L-1X/M/24B1

R901436207 2WFCE16S160L-1X/M/24A1

R901424816 2WFCE16S125L-1X/M/24B1

R901424816 2WFCE16S125L-10/M/24B1

R901430244 2WFCE16S125L-1X/M/24G1

R901387450 2WFCE16S125L-1X/M/24A1

R901430247 2WFCE25S220L-1X/M/24G1

R901388124 2WFCE25S220L-1X/M/24A1

R901388124 2WFCE25S220L-10/M/24A1

R901436213 2WFCE25S330L-1X/M/24A1

R901388127 2WFCE32S320L-1X/M/24A1

R901388127 2WFCE32S320L-10/M/24A1

R901430250 2WFCE32S320L-1X/M/24G1

R901430249 2WFCE32S320L-1X/M/24B1

R901436317 2WFCE40S940L-1X/M/24A1

R901436317 2WFCE40S940L-10/M/24A1

R901388128 2WFCE40S500L-1X/M/24A1

R901430258 2WFCE40S500L-1X/M/24G1

R901436319 2WFCE40S940L-1X/M/24B1

R901388132 2WFCE50S1000L-1X/M/24A1

R901430271 2WFCE50S1000L-1X/M/24B1

R901430271 2WFCE50S1000L-10/M/24B1

R901436328 2WFCE50S1500L-1X/M/24G1

R901436328 2WFCE50S1500L-10/M/24G1

R901436321 2WFCE50S1500L-1X/M/24A1

R901436326 2WFCE50S1500L-1X/M/24B1

R901425071 STW0271-10/3WRCE40V000L-SG24K31C1M-106

0811402614 FESX32CA-1X/320LZ4M

0811402620 FESX40CA-1X/500LZ4M

0811402622 FESXE40CA-1X/500LK0B1M

力士乐REXROTH比例节流阀

R901430247 2WFCE25S220L-1X/M/24G1

规格 25，A → B，B → A，集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠的油流控制，以命令值信号。由于内部活塞位置反馈，精度很高

滑阀

先导式操作

产品属性

连接图 ISO 7368-BB-08-2-A

产品系列 2WFC（E）

工作压力[bar] 420

滑阀符号 A→B，B→A

连接类型 插装阀

标称流量[l/min] 220

尺寸 25

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，12极（11+PE）

电气连接说明 连接器12极（11+PE）符合EN 175201-804标准

连接性 模拟，指令值4…20mA

符合性说明 CE–电磁兼容性2014/30/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 3.78

力士乐REXROTH节流控制

R901388124 2WFCE25S220L-1X/M/24A1

R901388124 2WFCE25S220L-10/M/24A1

规格 25，A → B，B → A，集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠的油流控制，以命令值信号。由于内部活塞位置反馈，精度很高

滑阀

先导式操作

产品属性

连接图

ISO 7368-BB-08-2-A

产品系列 2WFC（E）

工作压力[bar] 420

滑阀符号 A→B，B→A

连接类型 插装阀

标称流量[l/min] 220

尺寸 25

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

连接性 模拟，命令值0…10 V

符合性说明 CE–电磁兼容性2014/30/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 3.78

力士乐REXROTH比例节流阀

R901436213 2WFCE25S330L-1X/M/24A1

规格 25，A → B，B → A，集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠的流量限制，在选定端口对命令值具有高响应行为。由于内部活塞位置反馈，精度很高。

滑阀

先导式操作

线性流动特性

产品属性

连接图 ISO 7368-BB-08-2-A

产品系列 2WFC（E）

工作压力[bar] 420

滑阀符号 A–B，B–A

连接类型 插装阀

标称流量[l/min] 330

尺寸 25

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

连接性 模拟，命令值0…10 V

符合性说明 CE–电磁兼容性2014/30/欧盟RoHS指令2011/65/欧盟REACH法规（EC）第1907/2006号

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 3.76

力士乐REXROTH比例插装阀

R901388127 2WFCE32S320L-1X/M/24A1

R901388127 2WFCE32S320L-10/M/24A1

规格 32，A → B，B → A，集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠的油流控制，以命令值信号。由于内部活塞位置反馈，精度很高

滑阀

先导式操作

产品属性

连接图 国际标准化组织7368-BC-09-2-A

产品系列 2WFC（E）

工作压力[bar] 420

滑阀符号 A→B，B→A

连接类型 插装阀

标称流量[l/min] 320

尺寸 32

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

连接性 模拟，命令值0…10 V

符合性说明 CE–电磁兼容性2014/30/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 4.77

力士乐REXROTH比例节流阀

R901430250 2WFCE32S320L-1X/M/24G1

规格 32，A → B，B → A，集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠的油流控制，以命令值信号。由于内部活塞位置反馈，精度很高

滑阀

先导式操作

产品属性

连接图 ISO 7368-BC-09-2-A

产品系列 2WFC（E）

工作压力[bar] 420

滑阀符号 A→B，B→A

连接类型 插装阀

标称流量[l/min] 320

尺寸 32

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，12极（11+PE）

电气连接说明 连接器12极（11+PE）符合EN 175201-804标准

连接性 模拟，指令值4…20mA

符合性说明 CE–电磁兼容性2014/30/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 4.78

力士乐REXROTH比例节流阀

R901388128 2WFCE40S500L-1X/M/24A1

规格 40，A → B，B → A，集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠的油流控制，以命令值信号。由于内部活塞位置反馈，精度很高

线性流动特性

滑阀

先导式操作

产品属性

连接图 ISO 7368-BD-10-2-A

产品系列 2WFC（E）

工作压力[bar] 420

滑阀符号 A→B，B→A

连接类型 插装阀

标称流量[l/min] 500

尺寸 40

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

连接性 模拟，命令值0…10 V

符合性说明 CE–电磁兼容性2014/30/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 7.4

力士乐REXROTH比例插装阀

R901451948 2WFC40S500L-1X/M/K4

规格 40，A → B，B → A，外接放大器，24 V DC

高性能范围内的工业液压阀。可靠的流量限制，在选定端口对命令值具有高响应行为。由于外部活塞位置反馈，精度很高。

滑阀

先导式操作

线性流动特性

产品属性

连接图 ISO  7368-BD-10-2-A

产品系列 2WFC（E）

工作压力[bar] 420

滑阀符号 A–B，B–A

连接类型 插装阀

标称流量[l/min] 500

尺寸 40

驱动类型 带外部电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合DIN EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 7.17

力士乐REXROTH比例插装阀

R901430258 2WFCE40S500L-1X/M/24G1

规格 40，A → B，B → A，集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠的油流控制，以命令值信号。由于内部活塞位置反馈，精度很高

滑阀

先导式操作

产品属性

连接图 ISO 7368-BD-10-2-A

产品系列 2WFC（E）

工作压力[bar] 420

滑阀符号 A→B，B→A

连接类型 插装阀

标称流量[l/min] 500

尺寸 40

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，12极（11+PE）

电气连接说明 连接器12极（11+PE）符合EN 175201-804标准

连接性 模拟，指令值4…20mA

符合性说明 CE–电磁兼容性2014/30/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

海豹 NBR

重量[kg] 7.42

力士乐REXROTH先导式比例方向插装阀

R901388132 2WFCE50S1000L-1X/M/24A1

节流控制

规格 50，A → B，B → A，集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠的流量限制，在选定端口对命令值具有高响应行为。由于内部活塞位置反馈，精度很高。

滑阀

先导式操作

线性流动特性

产品属性

连接图 ISO 7368-BE-11-2-A

产品系列 2WFC（E）

工作压力[bar] 420

滑阀符号 A–B，B–A

连接类型 插装阀

标称流量[l/min] 1000

尺寸 50

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

连接性 模拟，命令值0…10 V

符合性说明 CE–电磁兼容性2014/30/欧盟RoHS指令2011/65/欧盟REACH法规（EC）第1907/2006号

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 10

力士乐REXROTH比例节流阀

R901451944 2WFC32S320L-1X/M/K4

规格 32，A → B，B → A，外接放大器，24 V DC

高性能范围内的工业液压阀。可靠的流量限制，在选定端口对命令值具有高响应行为。由于外部活塞位置反馈，精度很高。

滑阀

先导式操作

线性流动特性

产品属性

连接图 ISO 7368-BC-09-2-A

产品系列 2WFC（E）

工作压力[bar] 420

滑阀符号 A–B，B–A

连接类型 插装阀

标称流量[l/min] 320

尺寸 32

驱动类型 带外部电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 4.54

力士乐REXROTH先导式比例方向插装阀

FES

规格 25, 32, 40, 50, 63

组件系列 3X

大工作压力 315 bar

温度范围  -20 … +80℃

大工作压力  315bar

粘度范围  15 … 380mm²/s

滞后  < 0.2%

响应灵敏度  < 0.1%

反向死区  < 0.15%

电压类型  直流电压

额定电流  1000mA

感应  6 ... 8mH

振荡器频率  2.5kHz

电气位置测量系统  差动节流

油路块安装技术中的先导式二通比例节流阀

安装尺寸符合 DIN ISO 7368

节流阀芯电动位置控制

可双向流通

如果断电或电缆中断，节流阀芯将自动进入阀座位置，并阻止双向流动

与一个压力平衡阀一起可以应用于压力补偿式流量闭环控制

用于外部模拟电子元件

FES 型阀门为用于油路块安装的先导式两通比例节流阀，用以提供连续流量控制。

技术设置：

阀门由四个主装配件组成：

用于先导油连接且带连接面的盖

带节流阀芯的主阀

带比例电磁铁的先导控制阀

节流阀芯与控制值相关的位置控制，以及由此定义的节流孔开口。

流量取决于节流孔与节流阀芯的位置之间的 ∆p 。

使用位置传感器对节流阀芯位置的理论值进行记录；在电子元件中对控制/理论值进行比较；准备并利用差值作为控制输出，以修正节流阀芯相对比例电磁铁和先导控制阀 的位置。

NG25、32、40 规格的区域与区域的面积比  =  2 : 1，NG 50、63 规格的区域与区域的面积比  =  1.6 : 1。

流动方向 A → B（连接 X 至 A）；

流动方向 B → A（连接 X 至 B）；

可能通过 X 供油的外部先导油。

当启用断开时，节流阀芯将移动到阀座位置，并以无漏油方式阻塞 A → B 的流向。阀芯密封件以无漏油方式将油口 B 密封连接到控制腔；对于内部先导供油，请注意通过先导控制阀从 X 泄漏到 Y 的油！

控制值为 0 V 或 4 mA 的节流阀芯位置已调节，而节流孔仍然位于正重叠位置。

比例电磁铁克服弹簧移动先导阀芯，并打开从控制腔到 Y 的连接；在区域内 A 处的压力和环形区域内 B 处的压力的共同作用下，控制腔内减压且节流阀芯向开口方向移动。

比例电磁铁处流量降低；弹簧移动先导阀芯远离比例电磁铁，并打开从 X 到控制腔的连接；控制腔内压力增大；区域处的压力和弹簧力共同使节流阀芯向闭合方向移动

可与压力补偿器配合使用以提供压力补偿流量控制

一旦位置传感器出现电源电压故障或电缆中断，集成电子元件会停止给线圈供电

控制油口 X 的压力和弹簧力共同使阀芯移动到阀座位置，并阻塞 A → B 的流向。

一般功能：

打开节流阀芯功能：

（假设流量 A → B，且 A 连接到 X）

关闭节流阀芯功能：

（假设流量 A → B，且 A 连接到 X）

流量控制功能：

电源电压故障：

注意；

电源电压故障将导致控制轴突然停机。这一连接中产生的加速力可能导致机械损坏！

力士乐REXROTH三通型号的直动式比例减压阀

3DREP(E) 6

规格 6

组件系列 2X

安装位置  任意位置，好为水平

重量  2kg

温度范围  -20 … +80℃

建议粘度范围  30 … 46

滞后  ≤ 5%

重复精度  ≤ 1%

响应灵敏度  ≤ 0.5%

反向死区  ≤ 1%

大工作压力 100 bar

大流量 15 l/min

电压类型  直流电压

信号类型  模拟

用于控制压力和流向的直动式比例阀

通过带有中心螺纹和可拆卸线圈的比例电磁铁进行操纵

用于底板安装：孔图按 ISO 4401

手动应急操作，可选

弹簧定中的控制滑板

带集成电子元件 (OBE) 的型号 3DREPE

带外部电子元件的型号 3DREP

三通减压阀类型 3 DREP 6.. 由比例电磁铁进行直动式操作。其将电气输入信号转换为比例压力输出信号。比例电磁铁是可控制的湿式插脚直流线圈，带有对中螺纹和可拆卸线圈。这些线圈可选择性地由外部控制电子元件（3DREP 型）或集成控制电子元件（3DREPE 型）进行控制。

设置：

阀门的基本构成包括：

带连接面的壳体

控制阀芯，带压力测量阀芯

带对中螺纹的线圈

可选集成控制电子元件

功能：

通过比例电磁铁设置 A 或 B 中的压力。压力的大小取决于电流。线圈断电后，控制阀芯 将通过压缩弹簧保持在中心位置。油口 A 和 B 连接到 T，以便液压油可以不受阻挡地流入油箱。通过为比例电磁铁（例如线圈“a”）通电，压力测量阀芯和控制阀芯 将向右移动。这样将通过具有渐进流体特性的节流横截面，打开从 P 到 B 及从 A 到 T 的连接。在通道 B 中形成的压力通过压力测量阀芯的表面作用于控制阀芯，抵抗线圈磁力。压力测量阀芯受线圈“b”支撑。如果压力超过线圈“a”上设置的值，将逆线圈磁力方向回推控制阀芯，并建立 B 与 T 的连接，直到重新达到调定压力。

压力与线圈电流成比例。当线圈关闭时，控制阀芯 在压缩弹簧的作用下返回到中心位置。可选手动应急操作元件可在线圈不通电的情况下移动控制阀芯。

注意：

意外激活手动应急操作元件可能会导致不受控制的机器运动！

带两个阀芯位置的阀门（型号 3DREP..A.. 或 3DREP..B..）：

基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，双阀芯位置阀仅配有线圈“a” 或线圈“b”。它装有保护塞来代替第二个比例电磁铁。

注意：

不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。

控制值：

E 处的参考电位和 D 处的正控制值（或 12 ... 20 mA）导致 A 处产生压力。

E 处的参考电位和 D 处的负控制值（或 12 ... 4 mA）导致 B 处产生压力。

通过“b”侧带线圈的阀门（型号 A），E 处的参考电位和 D 处的正控制值（4 ... 20 mA）将导致 A 处产生压力。

通过“a”侧带线圈的阀门（型号 B），E 处的参考电位和 D 处的正控制值（4 ... 20 mA）将导致 B 处产生压力。

连接电缆：

推荐：

电缆长度不超过 25 m：型号 LiYCY 5 x 0.75 mm2

电缆长度不超过 50 m：型号 LiYCY 5 x 1.0 mm2

外径 6.5 至 11 mm

在供电侧将屏蔽连接到 PE。

德国力士乐REXROTH比例减压阀订货号和型号：

R900956101 3DREP6C-20=25EG24N9K4/M=00

R900956101 3DREP6C-21=25EG24N9K4/M=00

R900958788 3DREPE6C-21=25EG24N9K31/A1M=00

R901280845 3DREE10P-7X/200YG24K31F1V

力士乐比例流量阀2WFCE50S1500L-10/M/24G1
