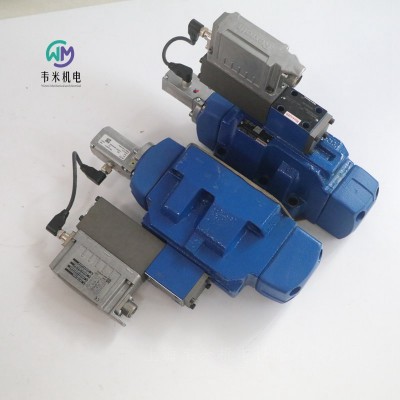

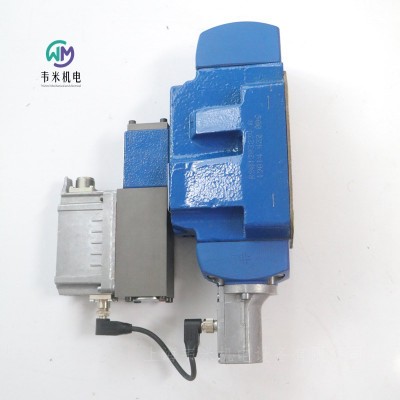

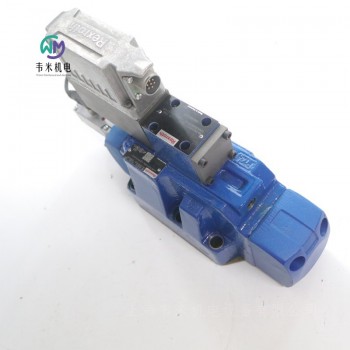

比例阀4WRLE25V400L-42/MXY/24A1

REXROTH比例阀4WRLE25V400L-42/MXY/24A1，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH比例阀R901404337

液压比例方向阀 4WRLE25V400L-4X/MXY/24A1

R901404337 4WRLE25V400L-42/MXY/24A1

公称尺寸 25, , 符号 V, , 通过集成电子元件实现电气控制, , 24 VDC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度。

滑阀

由伺服电动机控制的

线性的

外部先导油供应、外部先导油回油

产品属性

连接图 ISO 4401-08-08-05

产品系列 4WRLE

工作压力[bar] 350

流量[l/min] 1250

滑阀符号 符号V

连接类型 底板安装

标称流量[l/min] 400

大小 25

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的7极（6+PE）连接器

无线连接 模拟，指令值±10 V

符合性说明 CE符合EMC指令2014/30/EU、RoHS指令2011/65/EU

液压油 HL、HLP、HFC

海豹 窄带辐射

重量[kg] 18.5

力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的先导式高频响方向阀4WRLE

规格 10 … 35

组件系列 4X

大工作压力 350 bar

大流量 4700 l/min

额定流量 60 … 1500 l/min

用于 I4.0 的数字接口 IO-link

可靠 - 经过验证且坚固耐用的设计

安全性

当设备关闭时，先导控制阀的控制阀芯位于“故障安全”位置

主阀的控制阀芯位于弹簧对中中心位置和/或偏移位置

高质量 - 伺服阀性能先导控制阀控制阀芯和套筒

灵活 - 适用于位置、速率和压力控制

 - 响应灵敏度高，滞后小

IO-link 接口，可选

符号 E. 和 W.

4WRLE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的先导式方向控制阀。

结构

阀门基本构成包括 3 个主要组件：

先导控制阀 (1) 带有控制阀芯和套筒、复位弹簧、控制线圈和感应式位置传感器（可选配电子元件保护膜 (5) 和衰减阀板 (4)）

带对中弹簧和位置反馈的主阀 (2)

带模拟 (6) 或 IO-link 接口的集成电子元件 (OBE) (3)

功能

当集成控制电子元件 (OBE) 被关闭或处于不活动状态时，则先导控制阀的控制阀芯在弹簧作用下置于"故障安全"位置。主阀的控制阀芯位于其弹簧对中中心位置。

集成控制电子元件 (OBE) 将控制值与主阀控制阀芯的位置实际值进行比较。在有控制偏差的情况下，将激活控制线圈。由于磁力发生改变，先导控制阀芯将扺住弹簧进行调节。

通过控制剖面激活的流量会导致主控制阀芯的调整。主控制阀芯的行程/控制剖面通过与控制值的比例进行调节。

先导油可通过油口 P 从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀。可通过油口 T 从内部实现到油箱的反馈，也可以通过油口 Y 从外部实现。

控制线圈断电

在以下错误情况下，集成电子元件 (OBE) 使控制线圈断电，先导控制阀芯将设置为"故障安全"位置，并将卸载主阀的先导油腔。通过弹簧操作，主阀控制阀芯将移动至中心位置。

低于小电源电压

仅在接口 "F1" 处：

低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））。

仅在接口 "L1" 处：

使能未激活，通讯中断（看门狗）

内部 IO-link 发生故障时

仅在接口 "C6" 处：

额外使能未激活

衰减阀板 "D"

衰减阀板 (4) 降低集成电子元件上的加速振幅（频率 >300 Hz）。

注意：

对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。

电子元件保护膜 "-967"

为避免在集成电子元件 (OBE) 壳体中出现冷凝液，可使用电子元件保护膜 (5)。

建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。

注意：

具有正遮盖的先导式三位四通方向控制阀适用于可控制或可调节的轴。断电状态下的遮盖约为控制阀芯行程的 20 %。关闭电气电源电压时，驱动器可在功能方向 P 至 B 上短时间加速。

符号 V 和 V1-

4WRLE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的先导式方向控制阀。

设置

阀门基本构成包括 3 个主要组件：

先导控制阀 (1) 带有控制阀芯和套筒、复位弹簧、控制线圈和感应式位置传感器（可选配电子元件保护膜（5）和衰减阀板（4））

带对中弹簧和位置反馈的主阀 (2)

集成控制电子元件 (OBE) (3)

功能

当集成控制电子元件 (OBE) 被关闭或处于不活动状态时，则先导控制阀的控制阀芯在弹簧作用下置于“故障安全”位置。主阀的控制阀芯位于弹簧对中偏移位置，关于方向 P 至 B/A 至 T 的行程偏移约为 6 %。

集成控制电子元件 (OBE) 将控制值与主阀控制阀芯的位置实际值进行比较。在有控制偏差的情况下，将激活控制线圈。由于磁力发生改变，先导控制阀芯将扺住相应弹簧进行调节。

通过控制剖面激活的流量会导致主控制阀芯的调整。主控制阀芯的行程/控制剖面通过与控制值的比例进行调节。在控制值预设值为 0 V 的情况下，电子元件将主阀的控制阀芯调节到中心位置。

先导油可通过油口 P 从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀。可通过油口 T 从内部实现到油箱的反馈，也可以通过油口 Y 从外部实现。

控制线圈切断

在以下错误情况下，集成电子元件 (OBE) 使控制线圈断电，先导控制阀芯将设置为“故障安全”位置，并将卸载主阀的先导油腔。通过弹簧操作，主阀控制阀芯将移动至偏移位置（约 6 % P → B/A → T）。

低于小电源电压

仅在接口“F1”处：低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））。

衰减阀板“D”和电子元件保护膜“-967”

请参阅“符号 E. 和 W.”

注意：

先导式三位四通方向控制阀仅适用于激活控制环，且在禁用时没有锁定的初始位置。因此，在许多应用中需要“外部单向阀”，并且必须将其考虑到开/关顺序。关闭电气电源电压时，驱动器可在功能方向 P 至 B 上短时间加速。

型号“XY”

外部先导油供油，外部先导油回油

在本型号中，先导油由单独的控制电路供给（外部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。

型号“PY”

内部先导油供油，外部先导油回油

使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。在底板中，必须关闭油口 X。

型号“PT”

内部先导油供油，内部先导油回油

使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油直接流回主阀的 T 通道（内部）。在底板中，必须关闭油口 X 和 Y。

型号“XT”

外部先导供油，内部先导油回油

在本型号中，先导油由单独的控制电路供给（外部）。先导油直接流回主阀的 T 通道（内部）。在底板中，必须关闭油口 Y。

注意：

先导油供油的改装作业只能由经过授权的人员执行或返厂执行。须遵守大允许工作参数，请参阅"技术数据"。

订货型号示例：

4WRLE27W430SJ-4X/MXY/24A1

4→4 个主油口

WRL→先导式高频响方向阀

E→带集成电子元件 (OBE)

27→通径27（10,16,25,35）

W→机能符号（E, E1-, W6-, W8-, V, V1-, Q3-）

430→额定流量430 l/min

S→流量特性

J→遮盖跃变（对于盖板阀，开启点为 5%；符号 E、E1-、W6-、W8-）

4X→组件系列 40 … 49（40 … 49：安装和连接尺寸不变）

M→NBR 密封件（V=FKM 密封件）

XY→外部先导油供油，外部先导油回油

24→电源电压 24 V

A1→控制值输入 ±10 V

一般信息

型号  4WRLE

规格 10 16 25 27 35

安装位置  任意

重量kg 9 12 19 21 80

周围温度范围  -20 … +60°C

长存储时间  1年

正弦试验，符合 DIN EN 60068-2-6

不带衰减阀板  10 ... 2000 Hz/大 10 g/10 个周期/3 个轴

带衰减阀板  10 ... 2000 Hz/大 10 g/10 个周期/3 个轴

噪音测试符合 DIN EN 60068-2-64

不带衰减阀板  20 ... 2000 Hz / 10 gRMS / 30 g 峰值 / 30 min / 3 个轴

带衰减阀板  20 ... 2000 Hz/10 gRMS/30 g 峰值/24 h/3 轴

运输冲击符合 DIN EN 60068-2-27

不带衰减阀板  15 g/11 ms/3 冲击/3 个轴

带衰减阀板  15 g/11 ms/3 冲击/3 个轴

冲击试验符合 DIN EN 60068-2-27

带衰减阀板  35 g/6 ms/1000 冲击/3 个轴

大相对湿度  95%

高表面温度  120°C

MTTFD 值符合 EN ISO 13849  75年

符合性

CE 符合 EMC 指令 2014/30/EU，经检测符合 EN 61000-6-2 和 EN 61000-6-3

RoHS 指令 2015/65/EU

REACH 条例 (EC) 编号 1907/2006

德国力士乐REXROTH电液比例阀物料号和型号：

R901444295 4WRLE10E80SJ-4X/MPT/24A1

R901444295 4WRLE10E80SJ-42/MPT/24A1

R901475578 4WRLE10V85M-4X/MPT/24A1

R901473845 4WRLE10V1-85M-4X/MPY/24F1

R901469739 4WRLE10E80SJ-4X/MXY/24A1

R901442911 4WRLE10W1-80SJ-4X/MXY/24A1

R927001079 4WRLE10E-80SJ-3X/G24K0/A1M

R901186013 4WRLE10V85M-4X/MXY/24A1

0811404680 4WRLE10Q3-85M-3X/G24ETK0/A1M

R901158977 4WRLE10V70P-3X/G24EK0/F1M

0811404713 4WRLE10E80SJ-3X/G24ETK0/A1M

R901125217 4WRLE10V85L-3X/G24ETK0/A1M

R901401779 4WRLE16E180SJ-42/MXY/24A1

0811404207 4WRL16V200M-30/G24Z4/M

0811404342 4WRLE16Q3-200M-30/G24K0/A1M

R901421073 4WRLE16Q3-200M-4X/MXY/24A1

0811404250 4WRLE16V-120L-3X/G24K0/A1M

R901157861 4WRLE16V150L-4X/MXY/24A1

R901523620 4WRLE16E1-180SJ-4X/MXY/24F1

R901140499 4WRLE16W180SJ-30/G24K0/A1M

0811404307 4WRLE16WZ180SJ-3X/G24K0/A1M

R901395350 4WRLE16W180SJ-4X/MXY/24A1

0811404344 4WRLE16Q3-200M-3X/G24K0/A1WG02M

R901570750 4WRLE16Q3-250M-4X/MXYWL/24A1

R901401738 4WRLE16E1-180SJ-4X/MXY/24A1

R901435576 4WRLE16V1-150P-4X/MXY/24A1-998

R901152885 4WRLE16Q6-200M-3X/G24K0/A1M-853

R901401734 4WRLE16X200M-4X/MXY/24A1-811

R901125221 4WRLE16V200L-3X/G24K0/A1M

R901404330 4WRLE16V120M-4X/MXY/24A1

0811404251 4WRLE16V200M-3X/G24K0/A1M

R901401742 4WRLE16V200M-4X/MXY/24A1

R901089293 4WRLE16V200M-3X/G24ETK0/A1M

R901467795 4WRLE16V200M-4X/MPT/24A1

0811404327 4WRLE16W1Z180SJ-3X/G24ETK0/A1M

R901401888 4WRLE16W1-180SJ-4X/MPT/24A1

0811404454 4WRLE25EZ350SJ-3X/G24K0/A1M

R901423297 4WRLE25E350SJ-4X/MXY/24A1

R901404337 4WRLE25V400L-4X/MXY/24A1

R901404811 4WRLE25V1-400L-4X/MXY/24A1

R901131953 4WRLE25Q3-370M-3X/G24K0/A1M

R901504916 4WRLE25Q3-400M-4X/MXY/24A1

0811404456 4WRLE25WZ350SJ-3X/G24K0/A1M

R901404876 4WRLE25W350SJ-4X/MXY/24A1

R901568615 4WRLE25V400L-42/MXY/24C6

0811404430 4WRLE25V370M-3X/G24K0/A1M

R901401731 4WRLE25V370M-4X/MXY/24A1

0811404439 4WRLE25W1-370M-3X/G24EK0/A1M-769

R901446183 4WRLE25W1-350SJ-4X/MXY/24A1

R901478128 4WRLE25V400L-4X/MPT/24A1

R901404876 4WRLE25W350SJ-4X/MXY/24A1

0811404481 4WRLE25EZ350SJ-3X/G24ETK0/A1M

0811404454 4WRLE25EZ350SJ-3X/G24K0/A1M

0811404471 4WRLE25W4Z350SJ-3X/G24ETK0/A1M

0811404572 4WRLE27Q3-550P-3X/G24K0/A1M

R901407415 4WRLE27Q3-550P-4X/MXY/24A1-998

0811404458 4WRLE27W430SJ-30/G24K0/A1M

R901405591 4WRLE27W430SJ-4X/MXY/24A1

0811404441 4WRLE27Q4-430M-3X/G24K0/A1M

0811404438 4WRLE27Q4-430M-3X/G24ETK0/A1M

R901573993 4WRLE35V1000L4X/MPT/24F1

0811404580 4WRLE35Q4-1000M-3X/G24TK0/A1M

0811404500 4WRL35E1100S-30/G24Z4/M

R901441561 4WRLE35V1000M-4X/MXY/24A1

0811404578 4WRLE35X500M-3X/G24EK0/A1M-812

R901499044 4WRLE35E1100SJ-4X/MXY/24A1

力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀

4WRPEH 6

规格 6

组件系列 3X

大工作压力 350 bar

额定流量 4 … 40 l/min

用于 I4.0 的数字接口 IO-link

可靠 - 经过验证且坚固耐用的设计

安全 - 控制阀芯的故障安全位置处于关闭状态

节能 - 无需先导油

高质量 - 具有伺服阀性能的控制阀芯和套筒

灵活 - 适用于位置、速率和压力控制

 - 响应灵敏度高，滞后小

IO-link 接口，可选

4WRPEH 型阀门是带有电气位置反馈和集成电子元件 (OBE) 直动式方向控制阀。

结构

4WRPEH 高频响阀主要包括：

带具有伺服性能的控制阀芯和套筒的阀壳体

带位置传感器的控制线圈（可选配电子元件保护膜）

带模拟量或 IO-link 接口的集成电子元件 (OBE)（可选配减振板 ）

功能

集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下，行程线圈将被激活。由于线圈磁力发生改变，控制阀芯将扺抗弹簧进行调节。行程/控制阀芯横截面以与控制值成比例的方式进行控制。在控制值预设值为 0 的情况下，电子元件调节控制阀芯抵抗弹簧至中心位置。在未激活状态下，弹簧处于松弛状态，此时弹簧长度长，阀门处于故障安全位置。

控制线圈切断

在以下故障情况下，集成电子元件 (OBE) 使控制线圈断电，且控制阀芯将设置为故障安全位置：

低于小电源电压

仅当接口为 "F1" 时：

电流值低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））

仅当接口为 "L1" 时：

使能未激活，通讯中断（看门狗）

内部 IO-link 发生故障时

仅当接口为 "C6" 时：

额外释放未激活

减振板 "D"

减振板降低集成电子元件上的加速振幅（频率 >300 Hz）。

注意：

对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。

电子元件保护膜“-967”

要保护集成电子元件 (OBE) 壳体中的冷凝格式，可以使用电子元件保护膜。

建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。

德国力士乐REXROTH比例阀物料号和型号：

R901382323 4WRPEH6C3B15P-31/M/24A1

R901382345 4WRPEH6C3B04L-31/M/24A1

R901382358 4WRPEH6C3B40P-31/M/24A1

R901382315 4WRPEH6C3B40L-30/M/24A1

R901382350 4WRPEH6C3B40L-30/M/24F1

R901382312 4WRPEH6C3B12L-31/M/24A1

R901382315 4WRPEH6C3B40L-31/M/24A1

0811404601 4WRPEH6C3B12L-20/G24K0/A1M

0811404602 4WRPEH6C3B24L-20/G24K0/A1M

R901382313 4WRPEH6C3B24L-3X/M/24A1

R901382313 4WRPEH6C3B24L-31/M/24A1

R901382318 4WRPEH6C4B12L-3X/M/24A1

R901382318 4WRPEH6C4B12L-31/M/24A1

0811404611 4WRPEH6C4B12L-20/G24K0/A1M

0811404612 4WRPEH6C4B24L-2X/G24K0/A1M

0811404613 4WRPEH6C4B40L-20/G24K0/A1M

0811404720 4WRREH6VB40L-11/G24K0/B5M

0811404721 4WRREH6VB24L-11/G24K0/B5M

0811403001 4WRP10EA63S-1X/G24Z4/M

0811403559 4WRPNH6C3B04L-2X/M/24PF6G

R901412522 4WRPEH6C4B12L-31/M/24A1-561

R901382372 4WRPEH6CB24L-30/M/24F1

力士乐REXROTH比例阀R901382323

液压比例方向阀 4WRPEH6C3B15P-3X/M/24A1

R901382323 4WRPEH6C3B15P-31/M/24A1

公称尺寸 6, 符号 C3, 通过集成电子元件实现电气控制, 24 VDC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。由于内部活塞位置反馈，精度很高

滑阀

直接驱动

带额外故障安全位置的安全切断

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 4WRPEH6

工作压力[bar] 350

流量[l/min] 30

滑阀符号 符号C3

连接类型 底板安装

标称流量[l/min] 15

大小 6.

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 4.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

无线连接 指令值输入±10 V

符合性说明 CE–电磁兼容性2014/30/EU；RoHS指令2011/65/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 2.98

力士乐REXROTH比例阀R901382315

液压比例方向阀 4WRPEH6C3B40L-3X/M/24A1

R901382315 4WRPEH6C3B40L-31/M/24A1

公称尺寸 6, 符号 C3, 通过集成电子元件实现电气控制, 24 VDC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。由于内部活塞位置反馈，精度很高

滑阀

直接驱动

带额外故障安全位置的安全停机

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 4WRPEH6

工作压力[bar] 350

流量[l/min] 50

滑阀符号 符号C3

连接类型 底板安装

标称流量[l/min] 40

大小 6.

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 4.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

无线连接 指令值输入±10 V

符合性说明 CE–电磁兼容性2014/30/EU；RoHS指令2011/65/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 3.

力士乐REXROTH比例阀0811404720

液压比例方向阀 4WRREH6VB40L-1X/G24K0/B5M

0811404720 4WRREH6VB40L-11/G24K0/B5M

公称尺寸 6, , 符号 V, , 通过集成电子元件实现电气控制, , 24 VDC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。由于内部活塞位置反馈，精度很高

滑阀

直接驱动

产品属性

连接图 ISO 4401-03-02-0-05

工作压力[bar] 315

滑阀符号 符号V

连接类型 底板安装

标称流量[l/min] 40

大小 6.

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

无线连接 模拟，命令值0…10 V

符合性说明 CE–电磁兼容性2014/30/EU；RoHS指令2011/65/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 2.25

力士乐REXROTH比例阀4WRPEH6C3B40L-3X/M/24F1

R901382350 4WRPEH6C3B40L-30/M/24F1

R901382350 4WRPEH6C3B40L-31/M/24F1

高功率范围的工业液压阀。根据液压符号可靠地控制油的流动方向。内部活塞位置反馈带来高精度

通过额外的故障安全位置安全关闭

闸阀

直接操作

产品特性

连接图像

ISO 4401-03-02-0-05

产品系列 4WRPEH6

压力[bar] 350.

体积流量[l/min] 50

活塞符号 符号C3

连接类型 板式结构

额定流量【l/min】 40

标称尺寸 6.

操作类型 带有集成电子设备的电气

连接数 4.

开关位置数量 4.

电源电压 24伏直流电

电气插头 设备插头7针（6°PE）

电气连接说明 符合EN 175201-804的装置插头7针（6°PE）

连通性 模拟，设定值4至20 mA

符合性说明 CE，电磁兼容性2014/30/EU

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 2.980

力士乐REXROTH液压比例方向阀 4WRPEH6C3B12L-3X/M/24A1

R901382312 4WRPEH6C3B12L-31/M/24A1

公称尺寸 6，符号 C3，电动，集成电子元件，24 V DC

高性能范围内的工业液压阀。根据液压符号可靠调整油流方向。通过内部活塞位置反馈实现高精度

通过额外的故障安全位置安全切断

滑阀

直动式

连接图 ISO 4401-03-02-0-05

大压力 [bar] 350

大体积流量 [l/min] 23

活塞符号 符号 C3

连接类型 板式结构

额定流量 [l/min] 12

标称尺寸 6

驱动类型 电气带集成电子元件

连接数 4

开关位置数 4

电源电压 24 VDC

电插头 7 针设备插头 (6 + PE)

电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804

连接 模拟，设定值 ±10 V

符合性说明 CE - 电磁兼容性 2014/30 / EU

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 2.98367

力士乐REXROTH液压比例方向阀

R901382318 4WRPEH6C4B12L-3X/M/24A1

R901382318 4WRPEH6C4B12L-31/M/24A1

公称尺寸 6，符号 C4，电动，集成电子元件，24 V DC

高性能范围内的工业液压阀。根据液压符号可靠调整油流方向。通过内部活塞位置反馈实现高精度

通过额外的故障安全位置安全切断

滑阀

直动式

连接图 ISO 4401-03-02-0-05

大压力 [bar] 350

大体积流量 [l/min] 23

活塞符号 符号 C4

连接类型 板式结构

额定流量 [l/min] 12

标称尺寸 6

驱动类型 电气带集成电子元件

连接数 4

开关位置数 4

电源电压 24 VDC

电插头 7 针设备插头 (6 + PE)

电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804

连接

模拟，设定值 ±10 V

符合性说明 CE - 电磁兼容性 2014/30 / EU

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 2.98

力士乐REXROTH液压比例方向阀 4WRPEH6C3B40P-3X/M/24A1

R901382358 4WRPEH6C3B40P-31/M/24A1

公称尺寸 6，符号 C3，电动，集成电子元件，24 V DC

高性能范围内的工业液压阀。根据液压符号可靠调整油流方向。通过内部活塞位置反馈实现高精度

通过额外的故障安全位置安全切断

滑阀

直动式

连接图 ISO 4401-03-02-0-05

大压力 [bar] 350

大体积流量 [l/min] 50

活塞符号 符号 C3

连接类型 板式结构

额定流量 [l/min] 40

标称尺寸 6

驱动类型 电气带集成电子元件

连接数 4

开关位置数 4

电源电压 24 VDC

电插头 7 针设备插头 (6 + PE)

电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804

连接 模拟，设定值 ±10 V

符合性说明 CE - 电磁兼容性 2014/30 / EU

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 2.99

力士乐REXROTH液压比例方向阀 4WRPEH6C3B24L-3X/M/24A1

R901382313 4WRPEH6C3B24L-31/M/24A1

公称尺寸 6，符号 C3，电动，集成电子元件，24 V DC

高性能范围内的工业液压阀。根据液压符号可靠调整油流方向。通过内部活塞位置反馈实现高精度

通过额外的故障安全位置安全切断

滑阀

直动式

连接图 ISO 4401-03-02-0-05

大压力 [bar] 350

大体积流量 [l/min] 50

活塞符号 符号 C3

连接类型 板式结构

额定流量 [l/min] 24

标称尺寸 6

驱动类型 电气带集成电子元件

连接数 4

开关位置数 4

电源电压 24 VDC

电插头 7 针设备插头 (6 + PE)

电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804

连接 模拟，设定值 ±10 V

符合性说明 CE - 电磁兼容性 2014/30 / EU

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 2.985

力士乐REXROTH液压比例方向阀 4WRPEH6C3B04L-3X/M/24A1

R901382345 4WRPEH6C3B04L-31/M/24A1

公称尺寸 6，符号 C3，电动，集成电子元件，24 V DC

高性能范围内的工业液压阀。根据液压符号可靠调整油流方向。通过内部活塞位置反馈实现高精度

通过额外的故障安全位置安全切断

滑阀

直动式

连接图 ISO 4401-03-02-0-05

大压力 [bar] 350

大体积流量 [l/min] 8

活塞符号 符号 C3

连接类型 板式结构

额定流量 [l/min] 4

标称尺寸 6

驱动类型 电气带集成电子元件

连接数 4

开关位置数 4

电源电压 24 VDC

电插头 7 针设备插头 (6 + PE)

电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804

连接 模拟，设定值 ±10 V

符合性说明 CE - 电磁兼容性 2014/30 / EU

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 3

力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀

4WRPE10

规格 10

组件系列 3X

大工作压力 350 bar

额定流量 50 … 80 l/min

用于 I4.0 的数字接口 IO-link

可靠 - 经过验证且坚固耐用的设计

节能 - 不需要先导油，流量高压差低

灵活 - 适用于位置和速度控制

 - 响应灵敏度高，滞后小

安全 - 可借助 ISA 适配器切断第二线圈

IO-link 接口，可选

三位四通方向阀

4WRPE 型阀门是带有电气位置反馈和集成电子元件 (OBE) 的直动式方向控制阀。

结构

阀门的基本构成包括：

阀体

带有压缩弹簧的控制阀芯

带位置传感器的控制线圈（可选配电子元件保护膜）

行程线圈

带模拟接口或 IO-link 接口的集成电子元件 (OBE) （可选配衰减阀板）

功能

集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下，将激活相关线圈。由于磁力发生改变，控制阀芯将扺住相应弹簧进行调节。行程/控制阀芯剖面以与控制值成比例的方式进行控制。在控制值预设值为 0 V 的情况下，电子元件将控制阀芯调节到中心位置。

错误检测

如果出现以下错误情况，电子元件将使控制线圈断电：

低于小电源电压 ≤ 15 V（重新启动 ≥ 17.5 V）。

仅在接口 "F1" 处：

低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））。

仅在接口 "L1" 处：

使能未激活，通讯中断

内部 IO-link 发生故障时

仅在接口 "C6" 处：

额外使能未激活

控制阀芯 在压缩弹簧的作用下保持在机械中心位置（（带有符号 V）不适用于液压中心位置）。

衰减阀板 "D"

衰减阀板降低加速振幅集成电子元件上的加速振幅（频率 >300 Hz）。

注意：

对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。

电子元件保护膜“-967”

要保护集成电子元件 (OBE) 壳体中的冷凝格式，可以使用电子元件保护膜 (8)。

建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。

两位四通方向阀

4WRPE 型阀门是带有电气位置反馈和集成电子元件 (OBE) 的直动式方向控制阀。

结构

阀门的基本构成包括：

阀体

带有压缩弹簧的控制阀芯

带位置传感器的控制线圈（可选配电子元件保护膜）

带模拟接口或 IO-link 接口的集成电子元件 (OBE)（可选配衰减阀板）

功能

集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下，将激活控制线圈。由于磁力发生改变，控制阀芯将扺住相应弹簧进行调节。行程/控制阀芯剖面以与控制值成比例的方式进行控制。正控制值预设时，阀门从 P 到 B 或者从 A 到 T 打开。负控制时，控制阀芯位置无变化。

错误检测

如果出现以下错误情况，电子元件将使控制线圈断电：

低于小电源电压 ≤ 15 V（重新启动 ≥ 17.5 V）。

仅在接口 "F1" 处：

低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））。

仅在接口 "L1" 处：

使能未激活，通讯中断

内部 IO-link 发生故障时

仅在接口 "C6" 处：

额外使能未激活

衰减阀板 "D"

衰减阀板降低加速振幅集成电子元件上的加速振幅（频率 >300 Hz）。

注意：

对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。

电子元件保护膜“-967”

要保护集成电子元件 (OBE) 壳体中的冷凝格式，可以使用电子元件保护膜。

建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。

德国力士乐REXROTH比例阀订货号和型号：

0811404766 4WRPE10CB80L-20/G24K0/F1M-810

0811404771 4WRPE10E80SJ-20/G24K0/A1M

R901396520 4WRPE10EA80SJ-3X/M/24A1

R901409007 4WRPE10Q3-80S-3X/M/24A1

R901409007 4WRPE10Q3-80S-30/M/24A1

R901392640 4WRPE10W6-80SJ-3X/M/24F1

0811404552 4WRPE10V80M-20/G24K0/A1M-837

R901392641 4WRPE10V80S-3X/M/24A1

R901514048 4WRPE10V80S-3X/V/24A1

0811404774 4WRPE10E1-80SJ-2X/G24K0/A1M

R901396517 4WRPE10E1-80SJ-3X/M/24A1

0811404818 4WRPE10CB80M-2X/G24K0/A1M-846

0811404767 4WRPE10Q3-80M-2X/G24K0/A1M

0811404752 4WRPE10EA80SJ-20/G24K0/A1M-797

0811404776 4WRPE10WC80SJ-2X/G24K0/B5M

0811404814 4WRPE10KB130P-2X/G24K0/B5M

0811404791 4WRPE10R5-50SJ-2X/G24K0/A1M-830

力士乐REXROTH方向控制阀，直接操作，带集成数字轴控制器（IAC多以太网）

系列4WRPDH

通径6和10

组件系列2X

工作压力350巴

流量100升/分钟（∆p=35巴）

特征

打开

–集成数字轴控制功能（IAC多以太网）

–总线连接/服务接口（sercos、EtherCAT、EtherNet/IP、PROFINET RT、POWERlink、VARAN）

可扩展

–2个可配置的模拟传感器输入

–1个线性位置测量系统输入（SSI、1Vpp或EnDat 2.2）

处境安全的

-内部安全功能（根据EN 13849-1，可用于4类/PL e）

–符合EMC指令2014/30/EU的CE要求

准确的

–液压控制器

–高响应灵敏度和低滞后

组成

IAC多以太网方向控制阀

电子设备主要由以下部分组成：

带伺服质量控制滑阀和套筒的直接操作方向控制阀

集成数字轴控制器，具有：

–模拟/数字接口（XH2）

–以太网接口（X7E1、X7E2）

–模拟传感器接口（X2M1、X2M2）

–数字传感器接口（X8M）

功能

IAC多以太网阀（基于方向控制阀的集成轴控制器）是一种数字方向控制阀，具有集成轴控制器和以下功能：

位置控制

压力/力控制

闭环速度控制

交替控制（位置-压力/力）

交替控制（流量-压力/力）

pQ功能（流量控制）

这实现了以下操作模式：

阀门直接控制

驱动控制位置控制

驱动控制定位

定位块操作

命令值通过以太网接口（X7E1或X7E2）或模拟/数字接口（XH2）预设

向上级控制提供的实际值信号的反馈信息可选地通过以太网接口（X7E1或X7E2）或模拟/数字接口（XH2）提供

控制器参数通过以太网接口（X7E1或X7E2）设置

安全功能

由于接头（XH2）上的控制电磁阀（启用引脚3，低信号），关闭功能被启用。

关闭后，阀门的控制滑阀处于故障安全位置。

电磁阀B的启用确认引脚8为“高”。

通过连接控制电磁阀（启用引脚3，高信号），可以通过命令值预设在两个方向上调节阀门。

电磁阀B的启用确认引脚8为“低”。

阀门的集成控制电子设备还允许根据EN 13849-1方向P→a关闭通道（根据应用观察故障安全位置）。

为此，必须提供合适的控制系统，以在方向相关的阀门信号“启用输入”和“启用确认”（阀门反馈的诊断信号）之间进行合理性检查，并在错误情况下做出反应。

根据EN 13849-1（取决于阀门类型），不可能以安全相关的方式关闭方向P→B。

监视

数字控制电子设备能够实现全面的监控功能/错误检测，包括：

欠电压

通信错误

模拟传感器输入和数字位置测量系统的电缆断裂

模拟/数字输出的短路监测

微控制器监测

集成电子设备的温度

注意：

停用时，4/4方向控制阀没有无泄漏的基本锁定。设计驱动器时必须考虑泄漏。当电源电压关闭时，驱动器可能会在功能方向P→B上短时间加速。

4WRPDH型阀门可用作切断元件。3或4（符合EN 13849-1的PL e）。对于这两种类型，需要额外的关闭元件来实现双通道关闭。

主要技术参数

通径NG 6 10

连接类型 板连接

连接图 ISO 4401-03-02-02-05   ISO 4401-05-04-0-05

重量 3.2kg   7.2kg

安装位置  任意

环境温度范围  –20…+60°C

储存温度范围  +5…+40°C

储存时间  1年

相对湿度（无凝结）  95%

防护等级符合EN 60529   IP65（如果正确安装的连接器使用）

表面温度  150°C

MTTFd值符合EN ISO 13849 150年标准

正弦测试符合EN 60068-2-6 10...2000赫兹/大10克/10个周期/3个轴

根据EN 60068-2-64 20…2000 Hz/10 gRMS/30 g峰值/30 min./3轴进行噪声测试

运输冲击符合EN 60068-2-27 15 g/11 ms/3轴

一致性  CE符合EMC标准指令2014/30/EU  EN 61000-6-2和EN 61000-6-3

RoHS指令  2011/65/EU

运行压力

端口A、B、P  350bar

端口T  250bar

液压油温度范围  –20…+60°C

推荐粘度范围  20…100mm2/s

允许粘度范围  10…800mm2/s

液压油；符合ISO 4406（c）的清洁度等级  Class 18/16/13

滞后率  ≤0.2%

制造公差qVmax  ≤10%

温度漂移  零点漂移<0.25%/10 K

压力漂移  零点漂移<0.15%/100 bar

零点校准  ±1%（出厂）

德国力士乐REXROTH比例阀订货号和型号：

R901368366 4WRPDH6C3B04L-20/M/24SD6T

R901368366 4WRPDH6C3B04L-2X/M/ 24SD6T

R901474989 4WRPDH6C5B40L-2X/M/24ND6T

R901474451 4WRPDH10C4B50L-2X/M/24ED6T

力士乐REXROTH比例阀R901368366

液压比例方向阀 4WRPDH6C3B04L-2X/M/24SD6T

R901368366 4WRPDH6C3B04L-20/M/24SD6T

公称尺寸 6, , 符号 C3, , 通过集成电子元件实现电气控制, , 24 VDC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。由于内部活塞位置反馈，精度很高。

滑阀

直接驱动

线性的

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 4WRPDH

工作压力[bar] 350

流量[l/min] 8.

滑阀符号 符号C3

连接类型 底板安装

标称流量[l/min] 4.

大小 6.

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 4.

电源电压 24伏直流电

电子连接器 连接器，12极（11+PE）

电气连接说明 符合EN 175201-804的7极（6+PE）连接器

无线连接 ±10 VDC或4。。。20mA，数字，Sercos III

符合性说明 CE符合EMC指令2014/30/EU，根据EN 61000-6-2和EN 61000-6-3进行测试；RoHS指令2011/65/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 3.56

力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的先导式高频响方向阀

4WRTE

规格 10 … 35

组件系列 4X

大工作压力 350 bar

大流量 3000 l/min

额定流量 25 … 1000 l/min

可靠 - 经过验证且坚固耐用的设计

安全性

-主级控制腔中存在自动压力补偿，借助先导控制阀实现

-主级控制阀芯位于弹簧对中的中心位置和/或偏移位置

-可选阀芯位置监控

灵活 - 适用于位置、速率和压力控制

 - 响应灵敏度高，滞后小

4WRTE 型阀门是一个带电气位置反馈、集成电子元件 (OBE) 和可选阀芯位置监控的先导式方向控制阀。

设置

阀门基本构成包括3个主要组件：

带有主级控制阀芯和可选阀芯位置监控的壳体

带主级感应式位置传感器的集成电子元件（可选配电子元件保护膜）

带有控制阀芯/插口设备、感应式位置传感器和主级控制阀芯的中心位置压力反馈的先导控制阀

功能

比例电磁铁断电后，主级控制阀芯将通过对中弹簧和压力反馈保持在中心位置

主级控制阀芯通过先导控制阀进行控制 → 主级控制阀芯位于调节位置

通过更改比例电磁铁的线圈磁力以控制先导控制阀的控制阀芯

集成电子元件的控制值与理论值的连接

先导油可通过油口 P 从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀。先导油回油从内部通过油口 T 或从外部通过 Y 泄至油箱

在控制值为 0 V 的情况下，电子元件将主级控制阀芯控制在中心位置。

阀芯位置监控

主级控制阀芯的阀芯位置通过位置感应开关进行检测，然后通过两个具有预设逻辑的转换输出进行显示。如果超过固定设置转换点，则控制阀芯遮盖中将监控与零位置的偏差（请参阅“附件”）。

可在用于监视功能的高级控制中使用这些切换信号。通过带两个信号输出插脚和两个电源插脚的 4 极连接器 M12x1 单独进行电气连接。

应用领域

阀门可以用于与安全相关的双通道应用（符合 EN 13849-1 标准的类别 3，PL d 和 类别 4，PL e），例如一个通道的关闭元件。阀门符合 EN 60204 标准中停机类别 0 的安全启动关闭要求。

如果需要安全要求，阀门的电源电压必须基于

所需的安全等级（类别 PL）进行安全断电。

根据应用和工作设备要求 - 符合 EN 13849-1 的特定标准，用户必须提供符合所需

诊断范围 DCavg 并使用高级控制的适当监控/可信性检查。

电子元件保护膜“-967”

要保护集成电子元件 (OBE) 壳体中的冷凝格式，可以使用电子元件

保护膜。

建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。

电源电压故障

一旦出现电源电压故障或电缆中断，集成电子元件会停止给线圈供电

在控制腔的相同等级上通过先导控制阀进行的自动压力控制

在压力供应故障的情况下，通过对中弹簧实现主级控制阀芯的对中

主级控制阀芯的中心位置

注意：

电源电压故障将导致控制轴突然停机。这一连接中产生的加速力可能导致机械损坏。

对于带 E、E1-、W6- 和 W8- 符号的控制阀芯，对中弹簧将主级控制阀芯置于中心位置，V- 和 V1 控制阀芯已切换至优先方向 P 至 B 和 A 至 T，控制阀芯行程的公差范围为 1 % 至大 11 %。

PG 装配不得打开。位于下方的调节螺母的机械调节已禁用，该操作会损坏阀门。

已在工厂完成了零电位的设置。注意：更改零电位可能导致系统损坏，故只能由的人员执行。

如果更换先导控制阀或电子元件，必须由受过指导的专家重新调节零电位。

“无代码”型号

外部先导油供油

外部先导油回油

在本型号中，先导油由单独的控制电路供给（外部）。

先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。

型号“E”

内部先导油供油

外部先导油回油

使用本型号时，先导油由主阀的通道 P 供给（内部）。

先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。

在底板中，必须关闭油口 X。

型号“ET”

内部先导油供油

内部先导油回油

使用本型号时，先导油由主阀的通道 P 供给（内部）。

先导油直接流回主阀的 T 通道（内部）。

在底板中，必须关闭油口 X 和 Y。

型号“T”

外部先导油供油

内部先导油回油

在本型号中，先导油由单独的控制电路供给（外部）。

先导油直接流回主阀的 T 通道（内部）。

在底板中，必须关闭油口 Y。

德国力士乐REXROTH电液比例阀物料号和型号：

R901079555 4WRTE10E3-100L-4X/6EG24TK31/A1V

R900967019 4WRTE10R3-100S-4X/6EG24K31/A1M

R900967020 4WRTE10W8-100S-4X/6EG24K31/A1M

R901052969 4WRTE10E100L-4X/6EG24TK31/A1M

R901011175 4WRTE10W6-100S-43/6EG24K31/A1M

R900954256 4WRTE10V1-50L-4X/6EG24ETK31/A1M

R900969007 4WRTE10V50L-4X/6EG24K31/F1M

R901264073 4WRTE10W8-25L-4X/6EG24K31/F1M

R900954254 4WRTE10V1-100L-4X/6EG24ETK31/A1M

R900954258 4WRTE10V100L-4X/6EG24K31/A1M

R900748618 4WRTE10V50P-4X/6EG24ETK31/A5M

R901250602 4WRTE10V1-100L-4X/6EG24K31/F1V

R901316264 4WRTE10E25L-4X/6EG24K31/F1M

R900954260 4WRTE10V50L-43/6EG24ETK31/A1M

R900960206 4WRTE10Q2-100L-46/6EG24ETK31/A1M

R900954278 4WRTE16W8-200L-4X/6EG24K31/A1M

R901127120 4WRTE16V1-200L-46/6EG24EK31/F1M

R901052558 4WRTE16E200L-4X/6EG24EK31/F1M

R900954276 4WRTE16V200L-4X/6EG24ETK31/A1M

R900978862 4WRTE16W6-200L-40/6EG24K31/F1V

R900957458 4WRTE16V125L-4X/6EG24ETK31/A1M

R901083707 4WRTE16V125P-4X/6EG24TK31/A5M

R900967041 4WRTE16W8-200S-4X/6EG24K31/A1M

R900967036 4WRTE16R3-200S-4X/6EG24K31/A1M

R900954277 4WRTE16V200L-4X/6EG24K31/A1M

R900954275 4WRTE16V125L-4X/6EG24K31/A1M

R900710344 4WRTE16V1-200L-46/6EG24K31/F1M

R900732662 4WRTE16E200P-4X/6EG24K31/A1M

R900746726 4WRTE16V1-125L-4X/6EG24ETK31/F1M

R901292666 4WRTE16V1-125L-4X/6EG24EK31/F1V

R900732662 4WRTE16E200P-4X/6EG24K31/A1M

R901482627 4WRTE16E200L-4X/6EG24K31/A1M-280

R900738668 4WRTE16E125L-4X/6EG24ETK31/A5M

R900954281 4WRTE25E220L-46/6EG24K31/A1M

R900954281 4WRTE25E220L-4X/6EG24K31/A1M

R900954296 4WRTE25V350L-46/6EG24K31/A1M

R900954283 4WRTE25E350L-46/6EG24K31/A1M

R901093690 4WRTE25W8-220L-4X/6EG24K31/A1M

R900700274 4WRTE25W6220L-4X/6EG24K31/A1M

R900733295 4WRTE25R350L-4X/6EG24K31/A1M

R900954294 4WRTE25V220L-4X/6EG24K31/A1M

R900975549 4WRTE25V350L-4X/6EG24K31/A5M

R901005990 4WRTE25W8-350L-4X/6EG24EK31/F1M

R901392994 4WRTE25V220P-4X/6EG24K31/A5V

R900954299 4WRTE25W6-350L-4X/6EG24K31/A1M

R901082243 4WRTE25E1-350L-4X/6EG24K31/A1WB15M

R901212530 4WRTE25V220P-4X/6EG24EK31/A1M

R901281728 4WRTE25E1-220L-4X/6EG24K31/A1WB15M

R901355848 4WRTE25V1-350L-4X/6EG24ETK31/F1M

R901018299 4WRTE25E220L-4X/6EG24K31/A1M-280

R900977344 4WRTE27W8-500L-4X/6EG24K31/A1M

R900977345 4WRTE27W6-500L-4X/6EG24K31/A1M

R900781687 4WRTE27V500L-4X/6EG24K31/A1M

R901000410 4WRTE27V000L-41/6EG24K31/A1M-736

R900967043 4WRTE27E500P-4X/6EG24K31/A1M

R901427378 4WRTE27E1-500L-4X/6EG24TK31/A1M

R901349435 4WRTE27E1-500L-4X/6EG24K31/F1M

R901180641 4WRTE27V1-500L-4X/6EG24ETK31/F1M

R901447664 4WRTE27E1-500L-4X/6EG24K31/A1WB15M

R901307348 4WRTE32V600P-46/6EG24EK31/A1M-280

R900954303 4WRTE32V600L-4X/6EG24K31/A1M

R901051101 4WRTE32V600L-4X/6EG24K31/A1WB15M

R901007304 4WRTE32R5-600L-41/6EG24TK31/A1M-737

R900618418 4WRTE32V1-600L-4X/6EG24K31/A1M

R900739977 4WRTE32E1-600L-4X/6EG24K31/A1M

R900775780 4WRTE32E600P-4X/6EG24K31/A1M

R901227848 4WRTE32V600P-4X/6EG24K31/A1M

R901178229 4WRTE32W8-600L-4X/6EG24K31/F1M

R901360910 4WRTE35V1000P-4X/6EG24K31/A1M

R900972023 4WRTE35V1-1000L-4X/6EG24K31/A1M

R901307581 4WRTE35W8-1000L-43/6EG24K31/F1M

力士乐REXROTH比例阀R900954296

液压比例方向阀 4WRTE25V350L-4X/6EG24K31/A1M

R900954296 4WRTE25V350L-46/6EG24K31/A1M

公称尺寸 25, , 符号 V, , 通过集成电子元件实现电气控制, , 24 VDC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度。

滑阀

由伺服电动机控制的

线性的

外部先导油供应、外部先导油回油

产品属性

连接图 ISO 4401-08-08-05

产品系列 4WRTE

工作压力[bar] 350

流量[l/min] 870

滑阀符号 符号V

连接类型 底板安装

标称流量[l/min] 350

大小 25

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

无线连接 模拟，指令值±10 V

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC

密封 NBR

重量[kg] 17.93

力士乐REXROTH比例阀4WRTE25E220L-4X/6EG24K31/A1M

R900954281 4WRTE25E220L-46/6EG24K31/A1M

标称尺寸25，符号E，带集成电子器件的电气，24 V DC

大功率工业液压阀，根据液压符号可靠的油流向调节，内部活塞位置反馈，精度高

线性特性

滑阀

预转向

外部控制供油，外部控制回油

产品特性

连接类型 ISO 4401-08-08-05

压力[bar] 350

体积流量[l/min] 870

活塞符号 符号E

控件 集成电子

连接类型 板式结构

额定流量【l/min】 220

标称尺寸 25

操作类型 带有集成电子设备的电气

连接数 4

开关位置数量 3

电源电压 24伏直流电

电气插头 设备插头7针（6+PE）

电气连接说明 符合EN 175201-804的装置插头7针（6+PE）

连通性 模拟，设定值±10 V

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封件 NBR

重量[kg] 18.06

REXROTH比例阀4WRLE25V400L-42/MXY/24A1
