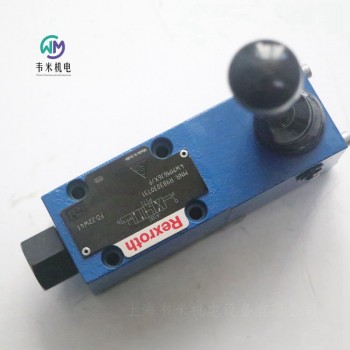

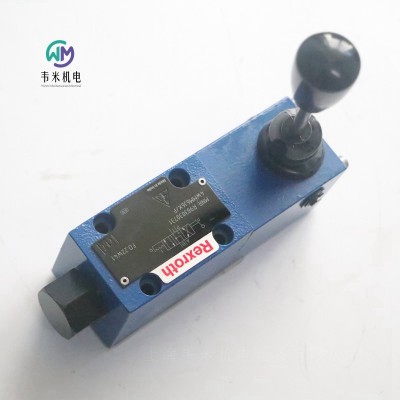

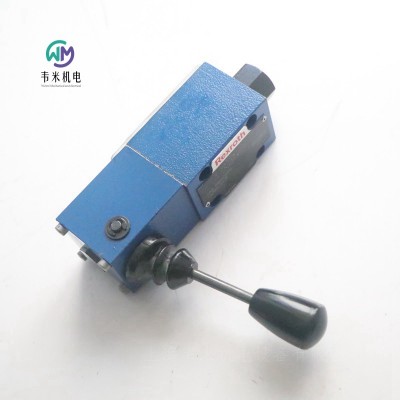

力士乐手动换向阀现货库存4WMM6J6X/F

力士乐手动换向阀现货库存4WMM6J6X/F，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH换向滑阀，直动式，带机械式或手动式操纵

WMM6

规格 6

组件系列 5X

大工作压力 315 bar

大流量 60 l/min

重量   1.4kg

安装位置  任意

操作力  20N

温度范围  -20 … +80℃

粘度范围  2.8 … 500mm²/s

三位四通、二位四通或二位三通型号

油口安装面符合 DIN 24340 形式 A（不带孔）

油口安装面符合 ISO 4401-03-02-0-05（带孔）

操作类型：手柄

位置感应开关和接近传感器（无触点）

型号为 WM.. 的阀门为机械、手动启动的方向滑阀。这些阀控制流体的启动、停止和方向。方向阀的基本构成为壳体、一种操作类型（手柄）、控制阀芯 和一个或两个复位弹簧。在断电状态下，复位弹簧使控制阀芯保持在中心位置或起始位置 - 如果旋钮随器启动。控制阀芯借助操作类型移动到所需阀芯位置。

制动器

带旋钮的方向阀通常设计为带器。带手柄的方向阀可选择以带的 2 个或 3 个位置阀形式提供。带滚轮柱塞的方向阀通常设计为不带器。如果使用了带器的操作类型，则每个阀芯位置均可锁定，具体取决于阀类型。

节流插件

根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。它插入到方向阀的通道 P 中。

技术数据（有关这些参数之外的应用，请务必向我们咨询！）

重量  1.4kg

安装位置  任意

环境温度范围  -20...80℃

液压

工作压力  315bar

流量  60l/min

流动横截面（阀芯位置 0）

符号 Q   约为公称剖面的 6 %mm²

符号 W  约为公称剖面的 3 %mm²

液压油温度范围

-30...80℃（NBR密封件）

-20...80℃（FKM密封件）

液压油允许污染度 - 符合 ISO 4406（c）规定的清洁度等级  等级 20/18/15

德国力士乐REXROTH手动换向阀订货号和型号：

R983030724 4WMM6D6X/F-IN002

R983030727 4WMM6E6X/-IN002

R983030728 4WMM6J6X-IN002

R983030731 4WMM6J6X/F-IN002

R983030745 4WMM6J6X/B10-IN002

R900343782 4WMM6Y53/F/V

R900463738 4WMM6J53/F/B20

R900927137 H-4WMM16J72/V

力士乐REXROTH液压元件：

力士乐REXROTH泵：轴向柱塞泵（轴向柱塞定量泵、轴向柱塞变量泵）、外啮合齿轮泵、内啮合齿轮泵。摆线泵、叶片泵、径向柱塞泵、电液泵。

力士乐REXROTH马达：径向柱塞马达、轴向柱塞马达（轴向柱塞定量马达、轴向柱塞变量马达）、外啮合齿轮马达。

力士乐REXROTH开/关阀：单向阀（止回阀、截止阀、充液阀）、方向阀（方向座阀、方向滑阀、电磁球阀、换向阀、手动阀、机械阀、电磁阀、电液换向阀）、压力阀（溢流阀、安全阀、减压阀、压力截止阀、压力顺序阀）、流量控制阀（节流阀、流量控制阀、二通流量控制阀）、二通插装阀（插装阀、逻辑阀、插装阀控制盖板）。

力士乐REXROTH比例、高频响和伺服阀：比例方向阀（直动式比例方向阀，比例换向阀，电磁比例阀，电液比例阀，先导式比例方向阀）、比例压力控制阀（比例溢流阀，比例减压阀）、比例流量控制阀、高频响方向阀（直动式高频响应比例阀，高频响应比例换向阀，高频响应比例方向阀、高频响应电液比例阀，先导式高频响应方向阀）、方向伺服阀（伺服阀，四通伺服方向阀，电液比例伺服阀）、比例插装阀（比例方向插装阀、高频响方向插装阀，高频响换向插装阀）、高频响比例伺服阀附件（压力补偿器，平衡阀，插头接线盒，电缆）。

力士乐REXROTH油路块和阀板：底板、盖板、过渡板、叠加阀板、多站油路块、模块化阀板系统、截止阀块、控制阀块

力士乐REXROTH电子元件：阀放大器（比例阀放大器，高响应方向阀放大板，伺服阀放大板，插头式放大器，开/关阀接线盒）、控制值放大器（模拟放大版）、轴调节（集成阀，轴控制器，P/Q阀、数字控制轴、嵌入式控制器，P/Q放大器、模拟定位模块）、泵控制（轴向柱塞泵数字式电子控制装置）、电子元件附件（机架和板卡插槽，电源和稳压设备、测试和维修设备，监测模块，连接插头和电缆，接头）。

力士乐REXROTH系统：泵系统（电动液压控制系统，变速泵驱动装置）。

力士乐REXROTH液压站：标准型液压站、紧凑型液压站、静默液压站、驱动单元、夹紧和驱动模块、电机/泵装配件、蓄能器站、过滤设备、液压站附件（衰减器）。

力士乐REXROTH传感器和信号发送器：压力传感器，电子压力开关、机械压力开关、压力指示单元（压力表，充液压力表）、浮球开关、温度开关、油处理（颗粒监测器、含水量测量单元）、速度传感器、信号编码器、斜盘倾角传感器。

力士乐REXROTH蓄能器：液压气动蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止块（蓄能器切断阀）。

力士乐REXROTH过滤器：空气过滤器、油箱安装过滤器/回油管路过滤器、嵌入式过滤器、可通断的双筒过滤器/嵌入式过滤器、油路块安装过滤器、吸油和替换插件过滤器、篮式滤网过滤器、过滤器材料、过滤器元件（过滤器滤芯）、过滤器附件（过滤器维护指示器，密封件）。

力士乐REXROTH静音系列外啮合齿轮泵

AZPS

平台 F

固定排量

规格 4 … 28

连续压力达 250 bar

间歇压力达 280 bar

优化了压力脉动，从而降低了噪音排放和系统振动

大量生产情况下，也能保持恒定的高品质

使用寿命长

采用滑动轴承，适合重负荷应用

驱动轴符合 ISO 或 SAE 标准，以及客户解决方案

管路油口：连接法兰或螺纹

可以实现多台泵的组合

基本信息

外啮合齿轮泵的主要作用是将机械能（扭矩和转速）转变成液压能（流量和压力）。为了减少热损失，力士乐的外啮合齿轮装置提供了非常高的效率。这种高效率是通过与压力相关的间隙密封以及高精密的制造技术实现的。

力士乐外啮合齿轮泵有四种机座大小：平台 B、F、N 和 G。在一个平台中通过不同的齿轮宽度实现不同排量。这些泵有标准，高性能，SILENCE和SILENCE PLUS版本。通过各种法兰，轴，阀组件和多个泵组合，可以创建更多的设计变体。

借助 SILENCE 低噪声泵及双齿面啮合原理还可将流量脉动多降低 75 %。

输送原理

输送齿轮的几何形状在传动轴旋转不变的情况下，可决定图中所示的抛物线流量变化。对于标准泵，每次齿轮啮合时都会定期重复此变化过程。由于双齿面啮合原理为两倍基本频率，因此 SILENCE 泵的体积流量脉动降低了75 %，下游系统组件的激励也相应降低。齿轮对的背齿间隙大大减小，因此驱动齿轮的前齿面和后齿面均液压密封。因此，前齿面和后齿面交替有助于增加输送的体积流量。通过对控制边缘几何形状的相应调整，与标准泵相比，液压作用线的范围减少一半。

德国力士乐REXROTH外啮合齿轮泵物料号和型号：

0517325001 AZPS-11-005RCB20MB

力士乐REXROTH齿轮泵 AZPS-11-005RCB20MB

0517325001 AZPS-11-005RCB20MB

5 cm^3/转, 右转, 锥体 1:5, 矩形法兰直径 80 mm, 用于螺纹接头 ISO8434-1 的方形法兰

外啮合齿轮泵的主要任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了减少能量损失，力士乐设计的外啮合齿轮泵具有高的效率。这种高效率是通过与压力相关的间隙密封和高精度加工制造来实现的。

使用寿命长

传动轴符合ISO或SAE以及客户特定的解决方案

用于高负载的滑动轴承

优化的压力脉动，减少系统中的噪音排放和振荡

基于大批量生产的始终如一的高质量

流量 [l/min] 20.0

排量 [cm³/rev] 5

间歇性压力 [bar] 280

功能 [rpm] 4000

驱动轴 锥体 1:5

旋转方向 右转

前端盖 矩形法兰直径 80 mm

前盖材料 铝

噪音水平 降低高频噪声

外啮合齿轮单元 外啮合齿轮单元

功能 泵

类型 类型 S (4 ... 28 cm^3/转) SILENCE

系列 轴直径 Ø 18mm

版本 磷化处理，销定位

油口 用于螺纹接头 ISO8434-1 的方形法兰

密封元件 NBR

后端盖 标准

重量 [kg] 3.5

力士乐REXROTH静音系列外啮合齿轮泵

AZPT

平台 N

固定排量

规格 20 … 36

连续压力达 250 bar

间歇压力达 280 bar

优化了压力脉动，从而降低了噪音排放和系统振动

大量生产情况下，也能保持恒定的高品质

使用寿命长

采用滑动轴承，适合重负荷应用

驱动轴符合 ISO 或 SAE 标准，以及客户解决方案

管路油口：连接法兰或螺纹

可以实现多台泵的组合

力士乐REXROTH静音系列外啮合齿轮泵

AZPU

平台 G

固定排量

规格 22 … 63

连续压力达 250 bar

间歇压力达 280 bar

优化了压力脉动，从而降低了噪音排放和系统振动

大量生产情况下，也能保持恒定的高品质

使用寿命长

采用滑动轴承，适合重负荷应用

驱动轴符合 ISO 或 SAE 标准，以及客户解决方案

管路油口：连接法兰或螺纹

可以实现多台泵的组合

力士乐REXROTH超静音系列外啮合齿轮泵

AZPJ

平台 F

低噪音定量泵

规格 12 … 28

连续压力达 250 bar

间歇压力达 280 bar

优化了压力脉动，从而降低了噪音排放和系统振动

由于频率很低，所以噪音可以接受

大量生产情况下，也能保持恒定的高品质

使用寿命长

采用滑动轴承，适合重负荷应用

驱动轴符合 ISO 或 SAE 标准，以及客户解决方案

管路油口：连接法兰或螺纹

可以实现多台泵的组合

基本信息

外啮合齿轮泵的主要作用是将机械能（扭矩和转速）转变成液压能（流量和压力）。为了减少热损失，力士乐的外啮合齿轮装置提供了非常高的效率。这种高效率是通过与压力相关的间隙密封以及高精密的制造技术实现的。

力士乐外啮合齿轮泵有四种机座大小：平台 B、F、N 和 G。在一个平台中通过不同的齿轮宽度实现不同排量。这些泵有标准，高性能，SILENCE和SILENCE PLUS版本。通过各种法兰，轴，阀组件和多个泵组合，可以创建更多的设计变体。

与标准外啮合齿轮泵相比，低噪音的超静音系列泵的固有噪音平均降低了 15 dB (A)，流量脉动也减少了 75％。

泵送原理

连续的齿面接触降低了工作噪音：

非渐开线圆形齿廓，结合螺旋齿轮，形成了超静音技术的核心部分。基于恒定齿面接触，几近可以连续无声地输送液压油。一开始就避免了由于齿面之间困油而产生噪音的可能性。

采用静液压轴承，确保了较长的使用寿命：超静音系列的高性能和超长使用寿命得益于力士乐的解决方案：静压槽针对螺旋齿轮传动期间产生的内部轴向力提供了无磨损的补偿 - 即便在压力高达 280 bar 时也是如此。

结构款式

外啮合齿轮泵主要由安装在轴承衬套中的齿轮对以及带有前盖和端盖的壳体组成。

通常用轴密封件密封的传动轴穿过前盖。轴承力由滑动轴承吸收。它们专为高压而设计，具有出色的紧急运行性能-尤其是在低速情况下。齿轮有7个齿。这使流速脉动和噪音辐射保持较低。压力室的密封件取决于工作压力。这样可实现高效率。在齿腔中产生的工作压力在特别设计的压力场中被导向轴承衬套的外部，从而将它们紧紧地压在齿轮上。施加的压力场受到特殊密封件的限制。通过根据压力在齿轮和壳体之间设置的小间隙来确保齿轮到壳体的圆周上的密封件。

力士乐REXROTH可调节的先导式叶片泵

PV7...C/D/N/W

规格 14 … 150

组件系列 1X

大工作压力 160 bar

大流量 270 l/min

可变排量

低工作噪音

流体动力润滑的滑动轴承延长了轴承的使用寿命

压力和流量的闭环控制可能性

低滞后

低的开机控制时间和停机控制时间

符合 ISO 3019-2 的紧固件尺寸

符合 ISO 6162-1 和 ISO 228-1 的连接尺寸

适用于 HLP、HETG、HEES 和 HFD-U 液压油

PV7 系列标准单泵可相互组合成组合泵，也可与内齿轮泵、外齿轮泵、轴向柱塞泵和径向柱塞泵组合。

用于连续运行中对容积流量的要求可变、保压功能百分比较高的驱动器，如：

机床

静液压轴承

恒压系统

PV7... 型号叶片泵的可调节排量有助于实现低脉动流量并可在下行控制过程中达到非常高的重复精度和低压力峰值，这些均得益于其特殊设计。通过调整高度调节螺钉实现噪音优化，从而降低工作噪音。流体动力润滑的滑动轴承确保长久使用寿命。排液器的轴向补偿可实现佳的容积效率。

功能，横截面

型号 PV7 的液压泵是具有可变排量的叶片泵。

基本上由壳体、转子、叶片、定子环、压力控制器和容量调节螺钉组成。

圆形定子环 由小型往复式控制活塞和大型往复式控制活塞支撑。环的第三个支撑点是高度调节螺钉。

驱动转子在定子环 中旋转。在离心力的作用下，转子 中的导向叶片 贴紧定子环 的内滑动面。

吸油和排油过程

运输液压油的必要元件由叶片、转子、定子环 和控制板组成。

为保护调试过程中的泵功能，定子环 由位于大驱动柱塞后的弹簧支持，保持其偏心位置（排液器位置）。

转子 旋转时元件容积增加，且元件通过吸油通道填充液压油。达到大元件容积后，元件将与吸油侧分离。如果转子 进一步旋转，则会建立与压力侧的连接，元件将会减少液压油并通过压力通道将其压入系统中。

调节

随着压力在系统中积聚，小型控制柱塞的后侧始终通过通道向系统压力加压。

在排放位置，大型控制柱塞的后侧也通过控制阀芯中的钻孔向系统压力加压。具有较大面积的控制活塞将定子环 保持在其偏心位置。

泵以低于压力控制器上设定的零行程压力的压力排出液压油。

控制阀芯由弹簧保持在某一位置。

下行控制

如果产生自产品压力 x 面积的力 FP 超过了弹簧的反作用力 FF，调节器阀芯则会向弹簧偏移。因此，位于大驱动柱塞后的腔体将与油箱连接，从而进行卸载。

连续受到系统压力作用而被加压的小驱动柱塞会将定子环 移至几乎接近中心位置。泵保持压力不变，流量降至零且泄漏被取代。

液压油的功率损耗和热量即可保持为小。

特性曲线 qV-p 保持垂直，且在设置不同压力值时平行移动。

行程内控制

当系统中压力降至所设零行程压力以下时，弹簧会将控制阀芯推回其原位置。

再次对大控制活塞进行加压，并将定子环 移至偏心位置。泵再次开始排油。

德国力士乐REXROTH叶片泵订货号和型号：

R900580381 PV7-1A/10-14RE01MC0-16

R900534143 PV7-1A/10-20RE01MC0-10

R900580382 PV7-1A/16-20RE01MC0-16

R900533582 PV7-1A/16-30RE01MC0-08

R900580383 PV7-1A/25-30RE01MC0-16

R900509506 PV7-1A/25-30RE01MD0-16

R900534508 PV7-1A/25-45RE01MC0-08

R900580384 PV7-1A/40-45RE37MC0-16

R900593330 PV7-1X/40-45RE37MD0-16

R900535588 PV7-1X/40-71RE37MC0-08

R900506808 PV7-1X/63-71RE07MC0-16

R900506809 PV7-1A/100-118RE07MC0-16

R900961350 PV7-1A/100-150RE07MC3-08

R900933323 PV7-17/25-30RE01MC5-16WH

力士乐REXROTH液压叶片泵PV7-1X/100-150RE07MC3-08

R900961350 PV7-1A/100-150RE07MC3-08

变量泵，规格 150 cm³，工业应用压力 80 bar，开路

液压  泵  叶片泵  回转叶轮变量泵  液压叶片泵

工业用途的高可靠性。低噪音和脉动水平。通过低滞后和高重复精度实现精确的控制行为。可与其他力士乐泵灵活组合。

压力调节器

控制器可锁定

带 NBR 密封件

可与其他力士乐泵灵活组合

位移类型 可变

标称尺寸 [cm³] 150

产品系列 PV7...C/D/N/W

工作压力. [bar] 80.0

体积流量 [l/min] 218.0

通过驱动 有

旋转方向 右转

轴端 Ø 40 mm 圆柱形，配有滑键，ISO 3019-2

安装法兰 4 孔安装法兰 160B4HW，符合 ISO 3019-2 标准

液压油 HLP、HLPD、HVLP、HVLPD

密封件 NBR

重量 [kg] 58

密封套件R900891699 PV7-1X/100M/K
