DUPLOMATIC插装式溢流阀CR5/22N

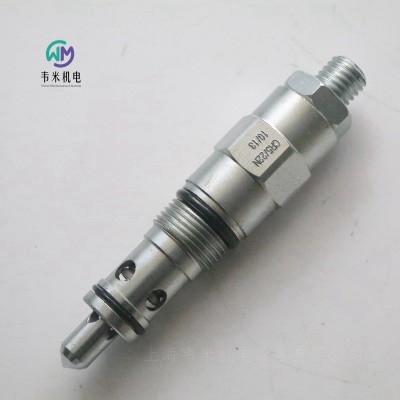

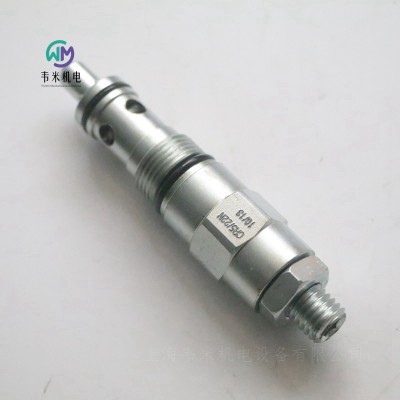

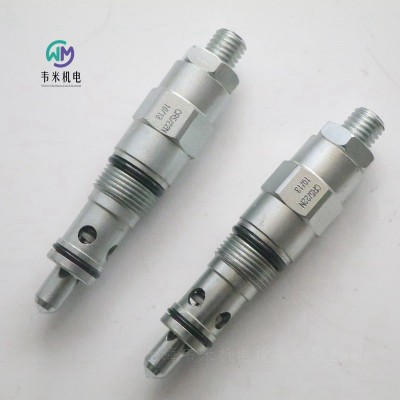

DUPLOMATIC插装式溢流阀CR5/22N，现货库存，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

意大利迪普马DUPLOMATIC直动式压力控制阀CR

序列号 22

插装式

高工作压力 350 bar

大流量 50 l/min

CR型阀是一种插装式直动型压力控制阀，它可安装在符合D-10B阀座孔的集成块或阀板上。

该阀通常用于控制液压回路的大压力，也可用于限制液压油缸（马达）运动变化过程中产生的峰值压力。

该阀具有5种不同的压力调整范围，大压力 350 bar。

作用到该阀上的回路压力与弹簧力相平衡。当达到设定的压力时，该阀打开，多余油液通过T口直接回油箱。

可通过调整螺钉设定压力。通常使用沉头内六角螺钉形式，同时装有锁紧螺母和大调节限位器。

大工作压力  350bar

大流量 50l/min

环境温度范围  -20 / +50°C

油液温度范围  -20 / +80°C

油液粘度范围  10 ÷ 400cSt

油液允许的高污染等级 根据ISO 4406：1999 等级 20/18/15

推荐油液粘度  25cSt

重量  0,16kg

表面镀锌处理 Fe // Zn 8 // B EN 12329

液压油

使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封(代号N)。对于HFDR油液，使用FPM密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。

意大利迪普马DUPLOMATIC插装式溢流阀

CR3/22N

CR5/22N

CR6/22N

CR4/22N

意大利迪普马DUPLOMATIC液动方向控制阀DSA系列

板式安装

DSA3 ISO 4401-03 (CETOP 03)

DSA5 ISO 4401-05 (CETOP R05)

技术参数 （在温度50°C，油液粘度36 cSt条件下测得）

公称流量 l/min 75 120

环境温度范围 °C -20 / +50

油液温度范围 °C -20 / +80

油液粘度范围 cSt 10 ÷ 400

油液允许的 高污染等级 根据 ISO 4406:1999 等级 20/18/15

推荐油液粘度 cSt 25

 DSA* 阀是气动方向控制阀，提供三通或四通设计，并且具有各种可互换的阀芯，安装面尺寸符合 ISO4401 (CETOP RP121H) 标准。

阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。

该阀可提供2位或者3位设计带弹簧回位，或者2位带机械回位。

外泄油口Y适用于(标准)规格ISO 4401-05 (CETOPR05) 。当T口回油背压大于25 bar时，此油口必须连接。

液压油

使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封(代号N)。对于HFDR 油液，使用FPM 密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。

当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。

工作极限

图中曲线反映了不同阀芯机能的流量限制和工作压力之间的关系。数据测量按照ISO 6403 标准，使用了粘度为36 cSt的矿物液压油，在温度为50 °C，过滤精度符合ISO 4406:1999 等级18/16/13条件下获取。

安装

具有弹簧对中和复位的阀可在任意方向安装； 不带弹簧，机械定位的RK型阀必须纵向轴水平安装。

阀可通过螺钉或者螺栓安装在平面上。

如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。

意大利迪普马DUPLOMATIC液压换向阀订货型号：

DSA3-TA/12N

DSA3-S1/12N

DSA5-S1/20N

意大利迪普马DUPLOMATIC凸轮式方向控制阀

DSR3

序列号 11

板式安装

ISO 4401-03 (CETOP 03)

工作压力 350 bar

公称流量 75 l/min

— DSR3*阀是凸轮式4通方向控制阀，安装面尺寸符合 ISO4401 (CETOP RP121H)标准。

— 阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。

— 该阀分为轻型（短型）和重型（长型）两种形式，2位带弹簧复位或者2位带双重机械控制。

— 为了实现灵活安装，阀的操作滚轴可置于和安装面成90°的位置。

— 此阀可用作液压缸行程终端控制，速度选择器（无补偿），液压安全装置，以及液压轴方向控制。

技术参数（在温度50°C，油液粘度36 cSt条件下测得）

z大工作压力：

油口 - P A B  350bar

油口 - T  25bar

公称流量  75l/min

环境温度范围    -20 / +50°C

油液温度范围    -20 / +80°C

油液粘度范围    10 ÷ 400cSt

油液允许的z高污染等级 根据 ISO 4406: 1999 等级 20/18/15

推荐油液粘度    25cSt

重量：

DSR3L-TA  1.1kg

DSR3L-R  1.2kg

DSR3H-TA  1.2kg

液压油

使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封。对于HFDR 油液（磷酸酯），使用FPM 密封（代号V）。

当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。.

安装

具有弹簧对中和复位的阀可在任意方向安装； 不带弹簧的R阀芯机能必须纵向轴水平安装。阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的z小值，则阀和安装面之间很容易发生油液泄露。

注释： 阀提供时，滚轴位置和安装面垂直。安装时若需要可将滚轴按相对标准位置旋转90° ：

- 拧松锁紧螺母和沉头六角螺钉直至阀芯和相应的滚轴能够自由运动。

- 将阀芯和滚轴旋转90° 。

- 锁紧固定螺钉，小心防止其进入阀芯的抗旋转槽，并且不要阻碍阀芯的运动。

阀紧固螺栓

4个 紧固螺栓 SHC ISO 4762 M5x30

锁紧扭矩 5 Nm (8.8级螺栓)

安装板

型号 PMMD-AI3G 带底部油口 3/8” BSP

型号 PMMD-AL3G 带侧面油口 3/8” BSP

意大利迪普马DUPLOMATIC凸轮式方向控制阀订货型号：

DSR3L-TA/11N

DSR3L-R/11N

DSR3H-TA/11N

意大利迪普马DUPLOMATIC电磁开关阀MDS3系列

叠加式

ISO 4401-03 (CETOP 03)

高工作压力 350 bar

大流量 50 l/min

阀MDS3用于多流向切换，或者压力阀选择。

油道孔穿过整个阀体，并且由于其特殊设计，阀MDS3可以和所有符合 ISO 4401-03 (CETOP 03)标准的叠加阀一起安装。

阀中与 P - T - A - B油路平行的特殊连接，使得不同的液压原理构造很容易实现，并将压降减小到了低值。

部分直流型号可选择平稳换向特性。

技术参数 （在温度50°C，油液粘度36 cSt条件下测得）

 大工作压力：

油口 P - A - B  350bar

油口 T (直流型)  210bar

油口 T (交流型)  140bar

P - A - B 油口 大流量  50l/min

环境温度范围  -20 / +50°C

油液温度范围  -20 / +80°C

油液粘度范围 10 ÷ 400 cSt

油液允许的 高污染等级 根据ISO 4406:1999 等级20/18/15

推荐油液粘度  25 cSt

重量：

单电磁铁阀 1,5kg

双电磁铁阀  2kg

液压油

使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封(代号N)。对于HFDR 油液，使用FPM 密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。

当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。

平稳换向

目前，平稳换向特性只在直流阀阀芯机能为 S12, SA12 和SB12时可以提供。

该阀通过降低阀芯的运动速度，实现液压执行机构的平稳启动和停止。换向时间和特性曲线受工作介质的粘度（受温度影响）影响。此外，换向时间还会因为阀的流量和工作压力而变化。

为了实现平稳换向的正确功能，必须确保电磁铁铁芯充满油液。为了达到这个目的，我们建议在回油管T中安装1-2bar的背压阀。

电磁铁

电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。

线圈通过螺纹环固定在铁芯上，可旋转以适应可用的安装空间。

直流电磁阀电流和功率消耗

不同型号直流线圈的电流和功耗值。采用交流电（50或者60 Hz）供电时，需通过整流电路实现，可使用带桥式整流的“D”型插头（见目录49 000）。但需要考虑功率极限的下降。

安装

该阀可在任意方向安装。阀可通过螺钉或者螺栓安装在平面上。

如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。

电气插头

除了阀和插头一起提供的K12型，电磁阀提供时都不带插头。带K1型标准电气连接的线圈(DIN 43650)，插头可以单独订购。K7型的连接形式，相应的插头不能单独提供。

意大利迪普马DUPLOMATIC电磁阀订货型号：

MDS3-S1/10N-D24K1

MDS3-SA1/10N-D24K1

MDS3-SA12/10N-D24K1/F
