贝加莱计数功能模块X20CM1941

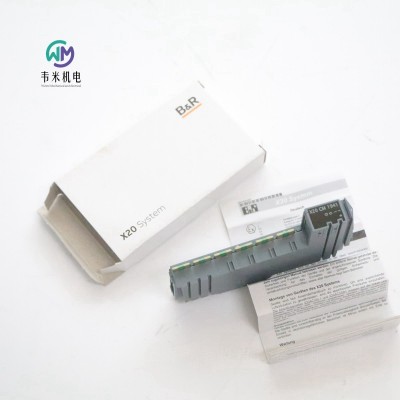

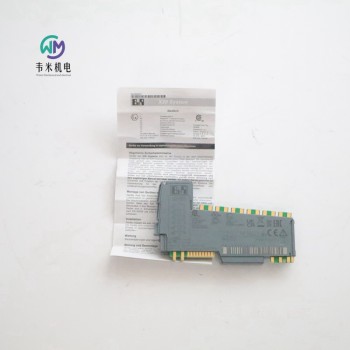

贝加莱计数功能模块X20CM1941，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

贝加莱B&R计数功能模块

物料号:

X20CM1941

描述:

解析器输入（差分），带角位置和循环计数器

角位置的14位分辨率

ABR输出（可配置）

该模块配备有解析器输入和可配置的ABR输出。

简短描述

I/O模块1个解析器输入，1个ABR输出

一般信息

B&R ID代码0x1E85

状态指示器输入、输出、操作状态、模块状态

诊断

模块运行/错误是，使用LED状态指示灯和软件

解析器输入（正常，断路）是，使用LED状态指示灯和软件

解析器输入（计数方向）是，使用LED状态指示器和软件

功耗

0.01 W总线

内部I/O 1.5 W

致动器引起的额外功耗（电阻）[W]-

认证

CE是

UKCA是

CRA（网络弹性法案）正在准备中

ATEX 2区，II 3G Ex nA nC IIA T5 Gc

IP20，Ta（见X20用户手册）

09年ATEX 0083X

UL认证E115267

工业控制设备

HazLoc cCSAus 244665

过程控制设备

用于危险场所

I类，2区，ABCD组，T5

KC是

解析器输入

旋转变压器变压比0.5（±10%）

参考输出

输出电压3.4Veff

输出电流值。50 mAeff

频率10 kHz

类型差速器

角位置分辨率14位

短路保护（参考输出）是

输入阻抗10.4 kΩ-j 11.1 kΩ

解析器类型BRX

BRT有局限性

ABR输出

编码器信号RS422

ABR差动类型

ABR输出（从固件版本5开始）

8位至12位3500转/分钟

ABR输出（固件版本4之前）

8位。2343转/分钟

9位。1171转/分钟

10位。585转/分钟

防短路是（参考输出）

电学性质

电气隔离

总线与输入/输出隔离

通道未与通道隔离，输入/输出未与I/O电源隔离

运行条件

安装方向

水平是

垂直是

安装海拔高度

0至2000米无限制

>2000米每100米环境温度降低0.5°C

防护等级符合EN 60529 IP20

环境条件

温度

行动

水平安装方向0至55°C

垂直安装方向0至50°C

降级-

储存温度-25至70°C

运输-25至70°C

相对湿度

运行5%至95%，非冷凝

储存5%至95%，不凝结

运输5%至95%，不凝结

力学性能

注意：单独订购1x接线端子X20TB12。

单独订购1x总线模块X20BM11。

间距12.5+0.2mm
