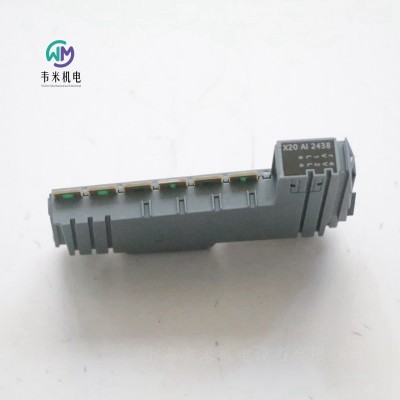

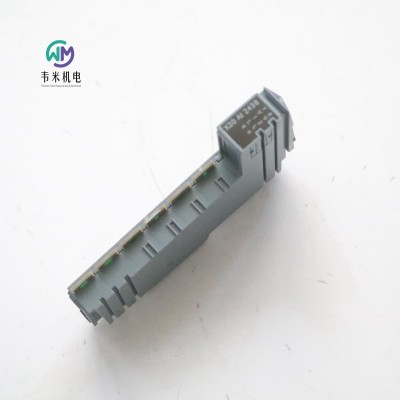

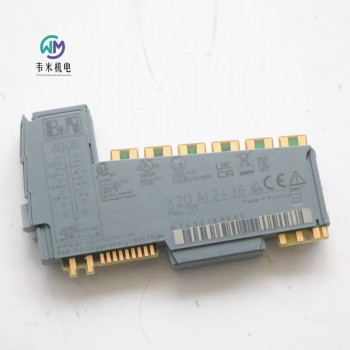

贝加莱模拟量输入模块X20AI2438

贝加莱模拟量输入模块X20AI2438，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

贝加莱B&R模拟量输入模块

物料号:

X20AI2438

描述:

2路模拟电流测量输入

集成HART协议

支持HART变量

电气隔离模拟通道

电气隔离传感器电源

16位数字转换器分辨率

NetTime时间戳：测量时刻，HART图像

该模块配备2路电流测量输入，采用16位数字转换器分辨率。支持HART通信标准，用于数据传输、参数配置及诊断。

每个电流测量输入均有独立的传感器供电。两个通道及其各自的传感器供电在电气上相互隔离。用户可在4至20毫安和0至25毫安两种测量范围内进行选择。

简短描述

I/O模块2模拟输入4至20mA或0至25mA

一般信息

B&R ID代码0xB3A9

每个通道的状态指示器I/O功能、操作状态、模块状态、每个通道的传感器电源、HART

诊断

模块运行/错误是，使用LED状态指示灯和软件

输入是，使用LED状态指示灯和软件

传感器电源是，使用LED状态指示灯和软件

HART链路是，使用LED状态指示器和软件

HART错误是，使用LED状态指示器和软件

功耗

总线0.05 W

内部I/O 1.15 W

致动器引起的额外功耗（电阻）[W]-

认证

CE是

UKCA是

ATEX 2区，II 3G Ex nA nC IIA T5 Gc

IP20，Ta（见X20用户手册）

09年ATEX 0083X

UL认证E115267

工业控制设备

HazLoc cCSAus 244665

过程控制设备

用于危险场所

I类，2区，ABCD组，T5

DNV温度：B（0至55°C）

湿度：B（高达100%）

振动：B（4 g）

EMC:B（桥梁和露天甲板）

CCS是

LR ENV1

KR是

ABS是

BV EC33B

温度：5-55°C

振动：4 g

EMC：桥梁和露天甲板

KC是

模拟输入

输入4至20mA或0至25mA，可使用软件配置

输入类型差分输入

数字转换器分辨率16位

数据输出速率

HART每秒4.7至10个样本，可使用软件配置

每秒模拟4.7至100个样本，可使用软件配置

输出格式INT

输出格式

4至20mA内部0x0000-0x7FFF/1 LSB=0x0001=488.281 nA

0至25毫安的INT 0x0000-0x7FFF/1 LSB=0x0001=762.939 nA

0至25000µA INT 0x0000-0x61A8/1 LSB=0x0001=1000 nA

负载I_IN≥0.1mA:R<8000Ω

I_IN≥1mA:R<1100Ω

I_IN≥4mA:R<510Ω

输入保护高达30 VDC，反极性保护（大0.1 A）

开路检测是，使用软件

允许的输入信号0至25mA

过载时的数字值输出可配置

Sigma-delta转换程序

大误差

增益

0至25mA<0.046%

4至20mA<0.046%

偏移

0至25毫安<0.004%

4至20毫安<0.013%

共模抑制比

直流80 dB

50 Hz取决于采样率：例如，每秒50个样本的采样率>130 dB

共模范围0至7 V

非线性<0.003%

输入过滤器

硬件一阶低通滤波器/截止频率100 Hz

软件Sinc4filter

大增益漂移

0至25毫安0.003%/°C

4至20mA 0.003%/°C

大偏移漂移

0至25毫安0.0002%/°C

4至20mA 0.0007%/°C

试验电压

通道-通道1000 VAC

通道-总线1000 VAC

通道-接地1000 VAC

传感器电源

每通道功耗0.75W

标称电压25V±2%

标称输出电流大值。30毫安

防短路是，连续

大电压纹波

高达100 kHz≤2.2 mV

高达1 MHz≤22 mV

更高≤100 mV

短路电流

典型值<50mA

大60mA

短路限流行为

高速可寻址远程传感器

传输速率1200比特/秒

工作频率1200赫兹/2200赫兹

多点操作

可能是

站5节点（使用标称电流为4mA的HART从站时）

高达15（考虑到大允许输入信号25mA）

爆裂操作可能是

传输振幅

小400 mVpp

典型500 mVpp

大600 mVpp

接收振幅

小120 mVpp

大800mVpp

电学性质

电气隔离通道与通道和母线隔离

传感器电源与传感器电源隔离

传感器电源未与通道隔离

运行条件

安装方向

水平是

垂直是

安装海拔高度

0至2000米无限制

>2000米每100米环境温度降低0.5°C

防护等级符合EN 60529 IP20

环境条件

温度

行动

水平安装方向-25至60°C

垂直安装方向-25至50°C

降级-

储存-40至85°C

运输-40至85°C

相对湿度

运行5%至95%，非冷凝

储存5%至95%，不凝结

运输5%至95%，不凝结

力学性能

注意：单独订购1x接线端子X20TB12。

单独订购1x总线模块X20BM11。

间距12.5+0.2mm

贝加莱B&R产品：触摸屏、伺服电机，伺服驱动器、插入式模块，逆变模块，CPU模块、总线控制器、接口模块、通信模块、冗余系统系统模块、数字量输入模块，数字量输出模块，模拟量输入模块，模拟量输出模块、混合模块、电机模块、计数模块、温度测量模块、电源模块、总线模块、端子排、电缆、CF等

贝加莱模拟量输入

X20AI1744

X20AI1744-10

X20AI1744-3

X20AI2222

X20AI2237

X20AI2322

X20AI2437

X20AI2438

X20AI2622

X20AI2632

X20AI2632-1

X20AI2636

X20AI4222

X20AI4322

X20AI4622

X20AI4632

X20AI4632-1

X20AI4636

X20AI8221

X20AI8321

X20AIA744

X20AIB744

X20AP3111

X20AP3121

X20AP3122

X20AP3131

X20AP3132

X20AP3161

X20AP3171

贝加莱B&R模拟量输入模块

物料号:

X20AI2632

描述:

2个模拟输入

可能有电流或电压信号

16位数字转换器分辨率

同时输入转换

转换时间非常快

该模块配备了2个16位数字转换器分辨率的输入。可以使用不同的端子在电流和电压信号之间进行选择。

此模块是为X20 6针接线板设计的。如果需要（例如出于后勤原因），也可以使用12引脚接线板。

简短描述

I/O模块2模拟输入±10 V或0至20 mA

一般信息

B&R ID代码0x1BA0

每个通道的状态指示器I/O功能、操作状态、模块状态

Diagnostics

模块运行/错误是，使用LED状态指示灯和软件

输入是，使用LED状态指示灯和软件

通道类型是，使用软件

功耗

总线0.01 W

内部I/O 1.2 W

致动器（电阻式）引起的额外功耗[W]-

认证

CE是

UKCA是

ATEX 2区，II 3G Ex nA nC IIA T5 Gc

IP20，Ta（参见X20用户手册）

FTZÚ09 ATEX 0083X

UL cULus E115267

工业控制设备

HazLoc cCSA us 244665

过程控制设备

用于危险场所

I级，2区，ABCD组，T5

DNV温度：B（0至55°C）

湿度：B（高达100）

振动：B（4 g）

EMC:B（桥梁和露天甲板）

LR-ENV1

KR是

ABS是

BV EC33B

温度：5-55°C

振动：4 g

EMC：桥梁和露天甲板

EAC是

KC是

模拟输入

通过不同的端子连接输入±10 V或0至20 mA

输入类型差分输入

数字转换器分辨率

电压±15位

当前15位

所有输入的转换时间为50μs

输出格式INT

输出格式

电压INT 0x8001-0x7FFF/1 LSB=0x0001=305.176µV

电流INT 0x0000-0x7FFF/1 LSB=0x0001=610.352 nA

信号范围内的输入阻抗

电压20 MΩ

电流-

负载

电压-

电流<400Ω

输入保护电源电压接线保护

允许的输入信号

大电压。±30伏

大电流。±50毫安

过载时的数字值输出

下冲

电压0x8001

电流0x0000

超过

电压0x7FFF

当前0x7FFF

转换程序SAR

输入滤波器硬件-三阶低通滤波器/截止频率10 kHz

大误差

电压

增益0.08%

偏移0.01%

现在的

增益0.08%

偏移0.02%

大增益漂移

电压0.01%/°C

电流0.01%/°C

大偏移漂移

电压0.001%/°C

电流0.002%/°C

共模抑制

直流70 dB

50赫兹70分贝

共模范围±12 V

信道间串扰<-70dB

非线性

电压<0.01%

电流<0.015%

通道和母线之间的绝缘电压500 V

电气特性

电气隔离通道与总线隔离

通道未与通道隔离

操作条件

安装方向

水平是

垂直是

海平面以上安装高程

0至2000米无限制

>2000 m环境温度每100 m降低0.5°C

防护等级符合EN 60529 IP20

环境条件

温度

活动

水平安装方向-25至60°C

垂直安装方向-25至50°C

减额-

储存-40至85°C

运输-40至85°C

相对湿度

运行5%至95%，无冷凝

储存5%至95%，非冷凝

输送5%至95%，无冷凝

机械性能

注意：单独订购1x接线板X20TB06或X20TB12。

单独订购1x总线模块X20BM11。

间距12.5+0.2mm

贝加莱B&R模拟量输入模块X20AI4622

物料号:

X20AI4622

描述:

X20模拟输入模块，4个输入，±10 V或0至20 mA/4至20 mA，13位转换器分辨率，可配置输入滤波器

简短描述

I/O模块4模拟输入±10 V或0至20 mA/4至20 mA

一般信息

B&R ID代码0x1BAA

每个通道的状态指示器I/O功能、操作状态、模块状态

Diagnostics

模块运行/错误是，使用LED状态指示灯和软件

输入是，使用LED状态指示灯和软件

通道类型是，使用软件

功耗

总线0.01 W

内部I/O 1.1 W

致动器（电阻式）引起的额外功耗[W]-

认证

CE是

UKCA是

ATEX 2区，II 3G Ex nA nC IIA T5 Gc

IP20，Ta（参见X20用户手册）

FTZÚ09 ATEX 0083X

UL cULus E115267

工业控制设备

HazLoc cCSA us 244665

过程控制设备

用于危险场所

I级，2区，ABCD组，T5

DNV温度：B（0至55°C）

湿度：B（高达100）

振动：B（4 g）

EMC:B（桥梁和露天甲板）

LR-ENV1

KR是

ABS是

BV EC33B

温度：5-55°C

振动：4 g

EMC：桥梁和露天甲板

EAC是

KC是

模拟输入

通过不同的端子连接输入±10 V或0至20 mA/4至20 mA

输入类型差分输入

数字转换器分辨率

电压±12位

当前12位

所有输入的转换时间为400μs

输出格式INT

输出格式

电压INT 0x8001-0x7FFF/1 LSB=0x0008=2.441 mV

电流INT 0x0000-0x7FFF/1 LSB=0x0008=4.883µA

信号范围内的输入阻抗

电压20 MΩ

电流-

负载

电压-

电流<400Ω

输入保护电源电压接线保护

允许的输入信号

大电压。±30伏

大电流。±50毫安

过载时数字值的输出可配置

转换程序SAR

输入滤波器三阶低通滤波器/截止频率1 kHz

大误差

电压

增益0.08%

偏移0.015%

现在的

增益0至20毫安=0.08%/4至20毫安=0.1%

偏移0到20 mA=0.03%/4到20 mA＝0.0375%

大增益漂移

电压0.006%/°C

电流0至20 mA=0.009%/°C

4至20 mA=0.0113%/°C

大偏移漂移

电压0.002%/°C

电流0至20 mA=0.004%/°C

4至20 mA=0.005%/°C

共模抑制

直流70 dB

50赫兹70分贝

共模范围±12 V

信道间串扰<-70dB

非线性

电压<0.025%

电流<0.05%

通道和母线之间的绝缘电压500 V

电气特性

电气隔离通道与总线隔离

通道未与通道隔离

操作条件

安装方向

水平是

垂直是

海平面以上安装高程

0至2000米无限制

>2000 m环境温度每100 m降低0.5°C

防护等级符合EN 60529 IP20

环境条件

温度

活动

水平安装方向-25至60°C

垂直安装方向-25至50°C

减额-

储存-40至85°C

运输-40至85°C

相对湿度

运行5%至95%，无冷凝

储存5%至95%，非冷凝

输送5%至95%，无冷凝

机械性能

注意：单独订购1x接线板X20TB12。

单独订购1x总线模块X20BM11。

间距12.5+0.2mm

贝加莱B&R模拟量输入模块

物料号:

X20AI8221

描述:

8个模拟输入±10 V

13位数字转换器分辨率

该模块配备了8个输入，具有13位（包括符号）数字转换器分辨率。它可用于捕获±10V范围内的电压信号。

简短描述

I/O模块8个模拟输入±10 V

一般信息

B&R ID代码0xD82F

每个通道的状态指示器I/O功能、操作状态、模块状态

Diagnostics

模块运行/错误是，使用LED状态指示灯和软件

输入是，使用LED状态指示灯和软件

功耗

总线0.01 W

内部I/O 1.04 W

致动器（电阻式）引起的额外功耗[W]-

认证

CE是

UKCA是

ATEX 2区，II 3G Ex nA nC IIA T5 Gc

IP20，Ta（参见X20用户手册）

FTZÚ09 ATEX 0083X

UL cULus E115267

工业控制设备

HazLoc cCSA us 244665

过程控制设备

用于危险场所

I级，2区，ABCD组，T5

DNV温度：B（0至55°C）

湿度：B（高达100）

振动：B（4 g）

EMC:B（桥梁和露天甲板）

LR-ENV1

KR是

ABS是

BV EC33B

温度：5-55°C

振动：4 g

EMC：桥梁和露天甲板

EAC是

模拟输入

输入±10 V

输入类型差分输入

数字转换器分辨率±12位

所有输入的转换时间为1ms

输出格式

数据类型INT

电压INT 0x8001-0x7FFF/1 LSB=0x0008=2.441 mV

信号范围内的输入阻抗为20 MΩ

输入保护电源电压接线保护

开路检测是，使用软件

反极性保护是

允许的输入信号大值。±30伏

过载时数字值的输出可配置

转换程序SAR

输入滤波器三阶低通滤波器/截止频率1 kHz

大误差

增益0.08%

偏移0.015%

大增益漂移0.006%/°C

大偏移漂移0.002%/°C

共模抑制

直流70 dB

50赫兹70分贝

共模范围±12 V

信道间串扰-70 dB

非线性<0.025%

通道和总线之间的绝缘电压500 VDC，1分钟

电气特性

电气隔离通道与总线隔离

通道未与通道隔离

操作条件

安装方向

水平是

垂直是

海平面以上安装高程

0至2000米无限制

>2000 m环境温度每100 m降低0.5°C

防护等级符合EN 60529 IP20

环境条件

温度

活动

水平安装方向-25至60°C

垂直安装方向-25至50°C

减额-

储存-40至85°C

运输-40至85°C

相对湿度

运行5%至95%，无冷凝

储存5%至95%，非冷凝

输送5%至95%，无冷凝

机械性能

注意：单独订购1x接线板X20TB1F。

单独订购1x总线模块X20BM11。

间距12.5+0.2mm

贝加莱B&R模拟量输出模块

物料号:

X20AO4635

描述:

4个模拟输出

可能有电流或电压信号

16位数字转换器分辨率

低温漂移

该模块配备4个输出，具有16位（包括符号）数字转换器分辨率。可以使用不同的端子在电流和电压信号之间进行选择。

简短描述

I/O模块4模拟输出±10 V或0至20 mA，低温漂移

一般信息

B&R ID代码0xA7FE

每个通道的状态指示器I/O功能、操作状态、模块状态

诊断

模块运行/错误是，使用LED状态指示灯和软件

通道类型是，使用软件

功耗

0.01 W总线

内部I/O 1.5 W

致动器引起的额外功耗（电阻）[W]-

认证

CE是

UKCA是

CRA（网络弹性法案）正在准备中

ATEX 2区，II 3G Ex nA nC IIA T5 Gc

IP20，Ta（见X20用户手册）

09年ATEX 0083X

UL认证E115267

工业控制设备

HazLoc cCSAus 244665

过程控制设备

用于危险场所

I类，2区，ABCD组，T5

DNV温度：B（0至55°C）

湿度：B（高达100%）

振动：B（4 g）

EMC:B（桥梁和露天甲板）

CCS是

LR ENV1

KR是

ABS是

BV EC33B

温度：5-55°C

振动：4 g

EMC：桥梁和露天甲板

KC是

模拟输出

通过不同的端子连接输出±10 V或0至20 mA

数字转换器分辨率

电压±15位

当前15位

所有输出的转换时间为50µs

整个范围内输出变化的稳定时间为500µs

开启/关闭行为启动内部启用继电器

大误差

增益±0.04%

偏移±0.022%

输出保护防短路

输出格式

电压INT 0x8000-0x7FFF/1 LSB=0x0001=305.176µV

当前INT 0x0000-0x7FFF/1 LSB=0x0001=610.352 nA

每个通道的负载

大电压。±10mA，负载≥1kΩ

大电流。负载500Ω

防短路限流±40mA

输出滤波器一阶低通滤波器/截止频率10 kHz

负载变化引起的错误

大电压。0.02%，从10 MΩ开始→ 1 kΩ，电阻性

大电流。0.5%，从1Ω开始→ 500 Ω，电阻性

非线性<0.005%

通道和母线之间的绝缘电压500Veff

信号

0至20mA

大增益漂移±0.01%/°C

大偏移漂移±0.012%/°C

±10v

大增益漂移±0.0025%/°C

大偏移漂移±0.001%/°C

电学性质

电气隔离通道与母线隔离

通道未与通道隔离

运行条件

安装方向

水平是

垂直是

安装海拔高度

0至2000米无限制

>2000米每100米环境温度降低0.5°C

防护等级符合EN 60529 IP20

环境条件

温度

行动

水平安装方向-25至55°C

垂直安装方向-25至50°C

降额见“降额”一节。

储存-40至85°C

运输-40至85°C

相对湿度

运行5%至95%，非冷凝

储存5%至95%，不凝结

运输5%至95%，不凝结

力学性能

注意：单独订购1x接线端子X20TB12。

单独订购1x总线模块X20BM11。

间距12.5+0.2mm
