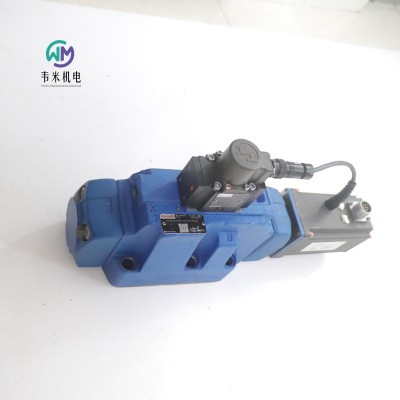

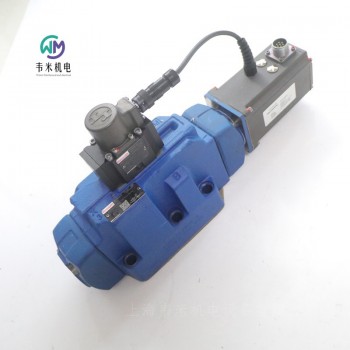

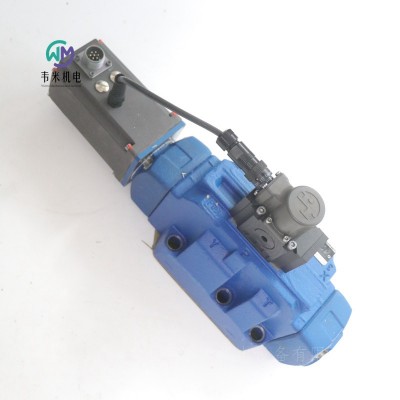

比例换向阀4WRDE25V350L-60/MXY/24A5

比例换向阀4WRDE25V350L-60/MXY/24A5，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTHR901484472

液压比例方向阀 4WRDE25V350L-6X/MXY/24A5

R901484472 4WRDE25V350L-60/MXY/24A5

公称尺寸 25, , 符号 V, , 通过集成电子元件实现电气控制, , 24 VDC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度。

滑阀

由伺服电动机控制的

线性的

外部先导油供应、外部先导油回油

产品属性

连接图 ISO 4401-08-08-05

产品系列 4WRDE

工作压力[bar] 350

流量[l/min] 870

滑阀符号 符号V

连接类型 底板安装

标称流量[l/min] 350

大小 25

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的7极（6+PE）连接器

无线连接 模拟，指令值±10 V

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 17.5

力士乐REXROTH带集成电子元件 (OBE) 和电气位置反馈的先导式高频响方向阀

4WRDE

规格 10 … 27

组件系列 6X

大工作压力 350 bar

大流量 1000 l/min

额定流量 25 … 500 l/min

-响应灵敏度高，滞后小

高质量-伺服阀性能先导控制阀控制阀芯和套筒

灵活-适用于非常的动态应用中的位置、速率、力量和压力控制

可靠-经过验证且坚固耐用的设计

4WRDE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的三级先导式方向控制阀。

设置

阀的基本构成是：

4WS2EM6-2X 型号二级助力模式先导控制阀

包括壳体和主级控制阀芯的主级

带主级感应式位置传感器的集成电子元件

功能

在集成电子元件 (OBE) 中，主级控制阀芯的控制值将与位置理论值进行比较。在存在差值（控制偏差）的情况下，先导控制阀的将被控制（干力矩马达和喷嘴挡板系统）。这样，可以实现喷嘴挡板系统的挡板的偏斜。挡板距离先导油流经的两个控制喷嘴其中一个的距离将减少，而距离另一个喷嘴的距离将增加。通过连接孔，与控制号类似，产生的流量差导致控制阀芯在先导控制阀（第二级）中偏斜。先导控制阀释放的流量使主级（第三级）控制阀芯偏斜，直至其实际位置值与控制值相符。控制阀芯的行程通过控制值的比例进行控制。

阀门特点

阀门的出厂设置为震荡默认设置，恒定频率为 400 Hz。

电源电压故障

应用先导油压后，主级控制阀芯将移动至未定义的终端位置。这一连接中产生的加速力可能导致机械损坏。

如果使用方向叠加阀（请参阅订货代码），则在断电情况下主级的两个先导油腔将短路。

对于符号 E、E1-、W6 和 W8，主级阀芯将使用弹簧对中中心位置。

对于符号 V 和 V1，主级阀芯将使用弹簧操作的偏移位置（P-B 和 A-T）（公差范围为控制阀芯行程的 1% ... 11%）

注意：

零电位更改和/或颤振电流振幅可能导致系统损坏，故只能由的人员执行。

先导控制阀只能由力士乐员工进行维护。有一种例外情况，即根据附件列表更换过滤器和密封件。在装配过程中，必须确保密封件已正确固定且保护塞已拧紧。保护塞的紧固扭矩为 30 Nm。

型号“Y”

外部先导油供油，外部先导油回油

在本型号中，先导油由单独的先导油路供给（外部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。

型号“PY”

内部先导油供油，外部先导油回油

使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。在底板中，必须关闭油口 X。

型号“PT”

内部先导油供油，内部先导油回油

使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油直接流回主阀的 T 通道（内部）。在底板中，必须关闭油口 X 和 Y。

型号“XT”

外部先导油供油，内部先导油回油

在本型号中，先导油由单独的先导油路供给（外部）。先导油直接流回主阀的 T 通道（内部）。在进油联中，必须关闭油口 Y。

德国力士乐REXROTH电液比例阀物料号和型号：

R900970576 4WRDE10V1-100L-5X/6L24K9/MR

R901469206 4WRDE10V1-100L-60/MXY/24A5

R900970066 4WRDE10V25L-5X/6L24K9/M

R901586722 4WRDE10V25L-6X/MXY/24A5

R900717903 4WRDE10V100P-5X/6L24K9/M

R901482415 4WRDE10V100P-6X/MXY/24A5

R900959726 4WRDE10V25L-5X/6L24K9/MR-202

R901515021 4WRDE10VN25L-6X/MXY/24A5

R901545433 4WRDE10V100L-6X/MPY/24A5

R900959509 4WRDE10V50P-5X/6L15K9/M-280

R901486260 4WRDE10V50L-6X/MXY/24A5-280

R900957525 4WRDE16V125L-5X/6L24K9/WG152MR

R901555688 4WRDE16V150L-6X/MXYWG/24A5

R900959564 4WRDE16V125L-5X/6L24K9/M-202

R900971284 4WRDE16V125L-5X/6L24TK9/M

R901454653 4WRDE16VN150L-6X/MXY/24A5

R900957581 4WRDE16V200L-5X/6L24K9/MR

R901435604 4WRDE16V-220L-6X/MXY/24A5

R901435604 4WRDE16V-220L-60/MXY/24A5

R900556016 4WRDE16V125-5X/6L24Z4/MR-202

R901478223 4WRDE16V150L-6X/MXY/24A5

R900906719 4WRDE16V200-5X/6L24Z4/MR-202

R901570485 4WRDE16VN220L-6X/MXY/24A5

R901437304 4WRDE16E200L-5X/6L24K9/WG152M-280

R901561651 4WRDE16E220L-6X/MXYWG/24A5-280

R901142198 4WRDE16E200L-5X/6L24K9/M-280

R901480450 4WRDE16E220L-6X/MXY/24A5-280

R901479865 4WRDE16V1-220L-6X/VXY/24F1

R900960138 4WRDE16V125L-5X/6L24TK9/WG152MR

R901535483 4WRDE16V150L-6X/MXTWG/24A5

R901454650 4WRDE16V1-220L-60/MXY/24A5

R900961105 4WRDE16E125L-52/6L24K9/MR

R900748327 4WRDE16V125L-5X/6L24K9/M-280

R901547078 4WRDE16V150L-6X/MXY/24A5-280

R901437336 4WRDE25E220L-5X/6L24K9/WG152MR-280

R901562032 4WRDE25E220L-6X/MXYWG/24A5-280

R901520296 4WRDE25V1-350L-6X/MXYWG/24A5

R901122640 4WRDE25E220L-5X/6L24K9/MR-280

R901524555 4WRDE25E220L-6X/MXY/24A5-280

R900978280 4WRDE25V350L-5X/6L24K9/MR

R901484472 4WRDE25V350L-6X/MXY/24A5

R900941436 4WRDE25V1-220L-5X/6L24K9/WG152MR

R900718325 4WRDE27V1-500L-5X/6L24K9/M-576

R901547592 4WRDE27V1N-500L-6X/MXY/24F1

R900944032 4WRDE27V1-500L-5X/6L24K9/WG152MR

R901484473 4WRDE27V1-500L-6X/MXYWG/24A5

R901144795 4WRDE27W500L-53/6L24K9/MR

R901538130 4WRDE27W6-500L-60/MXY/24A5

力士乐REXROTH液压比例方向阀

R900707192 4WREEM6E32-2X/G24K34/B6V

R900707192 4WREEM6E32-22/G24K34/B6V

公称尺寸 6, , 符号 E, , 通过集成电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度

滑阀

直接驱动

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 4WREEM6,10

工作压力[bar] 315

流量[l/min] 80

滑阀符号 符号E

连接类型 底板安装

标称流量[l/min] 32

大小 6.

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 连接器，12极（11+PE）

电气连接说明 符合EN 175201-804的7极（6+PE）连接器

无线连接 模拟，指令值±10 V

液压油 HL，HLP

密封 FKM

重量[kg] 2.54

力士乐REXROTH带电气位置反馈的直动式比例方向阀作为控制系统的先导控制阀

SY(H)DFE 的先导控制阀。

VT-DFP.

组件系列 2X, 1X

用带电气反馈的比例电磁铁操纵

控制电子元件：

VT-DFP 适用于 SY(H)DFE1

-外部控制电子元件 VT 5041-3X

控制电子元件：

VT-DFPE 适用于 SY(H)DFEE

-集成式，模拟

控制电子元件：

VT-DFPC 适用于 SY(H)DFEC

-集成式，带 CAN 总线接口的数字电子元件

控制电子元件：

VT-DFPn 适用于 SY(H)DFEn

-集成式，带 CAN 总线接口的数字电子元件，用于变速操作

控制电子元件：

VT-DFPD 适用于 SY(H)DFED

-集成式，带以太网总线接口的数字电子元件，用于变速操作

控制电子元件：

VT-DFPF 适用于 SY(H)DFEF

-集成式，带以太网总线接口的数字电子元件

始终屏蔽控制值和实际值电缆。

与天线或无线电发射源之间的距离必须至少为 1 m。

切勿在电力线路附近铺设号线。

有关控制系统 SY(H)DFE 的补充注意事项请参见操作说明。

配件

SYDFE1系列配件

外部控制电子元件 VT 5041-3X/1 没有功率限制，不带摆动角显示

R901236404

外部控制电子元件 VT 5041-3X/2 没有功率限制，不带摆动角显示

R901263598

外部控制电子元件 VT 5041-3X/3 没有功率限制，不带摆动角显示

R901196678

线圈插头的连接插头

R901017011

阀门位置传感器的连接插头

R900023126

泵位置传感器的连接插头

R900013674

压力传感器 HM 20-2X，测量范围 315 bar (4 -20 mA)

R901342029

压力传感器 HM 20-2X，测量范围 315 bar (0.1 -10 V)

R901342030

板卡插槽 VT 3002-1-2X/32D

R900020153

紧凑型电源设备 VT-NE32-1X

R900080049

SYDFEE, SYDFEC, SYDFEN系列配件

不用电缆进行对中连接 X1 的 12 极连接插头（装配件组件）

R900884671

用电缆线组 2 x 5 m 进行对中连接 X1 的 12 针连接插头

R900032356

用电缆线组 2 x 20 m 进行对中连接 X1 的 12 针连接插头

R900860399

压力传感器 HM 20-2X，测量范围 315 bar (4 -20 mA)

R901342029

压力传感器 HM 20-2X，测量范围 315 bar (0.1 -10 V)

R901342030

压力传感器 HM 20-2X，测量范围 315 bar (0.5 -5 V) 带 0.5 m 电缆

R901342038

测试设备 VT-PDFE-1-1X/V0/0

R900757051

紧凑型电源设备 VT-NE32-1X

R900080049

SYDFEC 和 SYDFEN配件

不带串行接口的笔记本电脑 USB 串行转换器 VT-ZKO-USB/S-1-1X/V0/0

R901066684

用于在接口 X2 处连接 Win-PED PC (RS232) 的电缆，长度 3 m

R901156928

用于 WIN-PED PC (RS232) 同步连接的 T 型连接器及在连接器 X2 处使用压力传感器

R901117164

用于接口 X3 的连接插头，M12，直通式，可单独连接，5 针，有屏蔽，A 编码，电缆直径 6 -8 mm

R901076910

用于将计算机连接到 CAN 总线系统的转换器 USB/CAN 总线

R901071963

将 CAN 总线/X3 连接到 CAN 总线转换器 (D-Sub) 的电缆

R901152127

SYDFED配件

不用电缆进行对中连接 XH4 的 12 极连接插头（装配件组件）

R900884671

用电缆线组 2 x 5 m 进行对中连接 XH4 的 12 针连接插头

R900032356

用电缆线组 2 x 20 m 进行对中连接 XH4 的 12 针连接插头

R900860399

压力传感器 HM 20-2X，测量范围 315 bar (4 -20 mA)

R901342029

压力传感器 HM 20-2X，测量范围 315 bar (0.1 -10 V)

R901342030

压力传感器 HM 20-2X，测量范围 315 bar (0.5 -5 V) 带 0.5 m 电缆

R901342038

测试设备 VT-PDFE-1-1X/V0/0

R900757051

M12 到 RJ45（连接 X7E1 和 X7E2）的以太网连接电缆，附加息类型名称 RKB0044/003,0

R911343806

SYDFEF系列配件

不用电缆（装配件组件）进行对中连接 XH1 的 6 针连接插头

R900021267

用电缆线组 3 m 进行对中连接 XH1 的 6 针连接插头

R901420483

用电缆线组 5 m 进行对中连接 XH1 的 6 针连接插头

R901420491

用电缆线组 10 m 进行对中连接 XH1 的 6 针连接插头

R901420496

压力传感器 HM 20-2X，测量范围 315 bar (4 -20 mA)

R901342029

压力传感器 HM 20-2X，测量范围 315 bar (0.1 -10 V)

R901342030

压力传感器 HM 20-2X，测量范围 315 bar (0.5 -5 V) 带 0.5 m 电缆

R901342038

M12 到 RJ45（连接 X7E1 和 X7E2）的以太网连接电缆，附加息类型名称 RKB0044/003,0

R911343806

力士乐带集成电子元件 (OBE) 或外部控制电子元件的先导式比例方向插装阀

2WFC; 2WFCE

温度范围  -20 … +60℃

大工作压力  420bar

大回流压力  100bar

建议粘度范围  20 … 100mm²/s

二位二通型号

强度：

-油压阻力高为 420 bar

-高耐振度（符合 DIN EN60068-2）

-环境温度高为 +60 °C

度：

-响应灵敏度高，滞后低

可靠性：

-质量高，设计成熟

标准化：

-安装尺寸符合 ISO 7368

-连接器/接口

柔性：

-可与压力补偿器连接，可提供压力补偿流量控制

安全性：

-断电、电缆中断或断开选通后，会进入主级故障安全位置

设置

2WFCE 型先导式比例方向阀基本构成包括：

盖

主级

带比例电磁铁的先导控制阀

带位置传感器和模拟接口的集成电子元件

集成电子元件 (OBE) 将控制值与主级 控制阀芯的位置理论值进行比较。在存在控制偏差的情况下，先导控制阀将激活控制线圈。以此调节控制阀芯。根据控制偏差的不同，主级 控制腔或者以先导油（主级已关闭）加压，或者已卸载（主级已打开）。控制偏差修正前，将通过控制值成比例地控制行程及节流孔横截面。

为保证正常运行，必须遵守以下条件：

流向 A → B（X 连接到 A）

流向 B → A（X 连接到 B）

电源电压故障

如果小电源电压发生故障或低于小电源电压，则启用将断开（接口 B1 和 G1）且在线圈导线电缆中断情况下，集成电子元件 (OBE) 将断开先导控制阀线圈的电源。主级控制阀芯 通过油口 X 处可用压力和主级弹簧力安全移动至其阀座位置并阻塞 A 和 B 之间的油液流动。

流量控制功能

先导式比例方向阀可与压力补偿器配合使用以提供压力补偿流量控制。

集成电子元件 (OBE)

功能

1. 接通程序/故障特性

施加 24  V 的电源电压之后，如果满足以下条件，则电子元件将准备就绪：

电源电压 UB > 18 V DC

线圈连接未中断

控制值线未中断且控制值 > 2.7 mA（仅指接口“G1”）

如果上述条件中有一个未得到满足，则控制器和输出级断路，并将插脚 11 （仅指接口“B1”和“G1”）的“准备就绪”号设置为 0 V。

2. 理论值输出号

电气接口“A1”（插脚 F）和“B1”（插脚 6）

“A1”：0.35 V ... +10 V 对应于 0 % ... 100 % 的阀门开口；当理论值 < -2.5 V 时，节流阀芯处于阀座位置

“B1”：0 V ... +10 V 对应于 0 % ... 100 % 的阀门开口；当理论值 < -1.5 V 时，节流阀芯处于阀座位置

电气接口“G1”（插脚 6）

4 mA ... +20 mA 对应于 0 % ... 100 % 的阀门开口；当理论值 < 2.7 mA 时，节流阀芯处于阀座位置

注意：

电子元件接口“A1”

在开口方向：若控制值 ≥ 0.5 V 时，则启用阀门

在闭合方向：控制值 ≤ 0.3 V 时（“阀座上”），阀门停用

在开口方向的电气接口“B1”和“G1”：

若已设置使能插脚 3，控制值 > -1 V（“B1”）或 > 2 mA（“G1”），则启用阀门

在闭合方向：若未设置插脚 3，控制值 < -1 V（“B1”）或 < 2 mA（“G1”）（“阀座上”），则停用阀门

德国力士乐REXROTH比例流量阀订货号和型号：

R901451939 2WFC25S140Q-10/M/K4

R901451944 2WFC32S320L-1X/M/K4

R901424816 2WFCE16S125L-10/M/24B1

R901388124 2WFCE25S220L-10/M/24A1

R901388127 2WFCE32S320L-10/M/24A1

R901430271 2WFCE50S1000L-10/M/24B1

R901436328 2WFCE50S1500L-10/M/24G1

R901425071 STW0271-10/3WRCE40V000L-SG24K31C1M-106

0811402614 FESX32CA-1X/320LZ4M

0811402620 FESX40CA-1X/500LZ4M

0811402622 FESXE40CA-1X/500LK0B1M

力士乐REXROTH比例节流阀

R901430247 2WFCE25S220L-1X/M/24G1

规格 25，A → B，B → A，集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠的油流控制，以命令值号。由于内部活塞位置反馈，精度很高

滑阀

先导式操作

产品属性

连接图 ISO 7368-BB-08-2-A

产品系列 2WFC（E）

工作压力[bar] 420

滑阀符号 A→B，B→A

连接类型 插装阀

标称流量[l/min] 220

尺寸 25

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，12极（11+PE）

电气连接说明 连接器12极（11+PE）符合EN 175201-804标准

连接性 模拟，指令值4…20mA

符合性说明 CE–电磁兼容性2014/30/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 3.78

力士乐REXROTH节流控制

R901388124 2WFCE25S220L-1X/M/24A1

R901388124 2WFCE25S220L-10/M/24A1

规格 25，A → B，B → A，集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠的油流控制，以命令值。由于内部活塞位置反馈，精度很高

滑阀

先导式操作

产品属性

连接图

ISO 7368-BB-08-2-A

产品系列 2WFC（E）

工作压力[bar] 420

滑阀符号 A→B，B→A

连接类型 插装阀

标称流量[l/min] 220

尺寸 25

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

连接性 模拟，命令值0…10 V

符合性说明 CE–电磁兼容性2014/30/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 3.78

力士乐REXROTH比例节流阀

R901436213 2WFCE25S330L-1X/M/24A1

规格 25，A → B，B → A，集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠的流量限制，在选定端口对命令值具有高响应行为。由于内部活塞位置反馈，精度很高。

滑阀

先导式操作

线性流动特性

产品属性

连接图 ISO 7368-BB-08-2-A

产品系列 2WFC（E）

工作压力[bar] 420

滑阀符号 A–B，B–A

连接类型 插装阀

标称流量[l/min] 330

尺寸 25

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

连接性 模拟，命令值0…10 V

符合性说明 CE–电磁兼容性2014/30/欧盟RoHS指令2011/65/欧盟REACH法规（EC）第1907/2006号

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 3.76

力士乐REXROTH比例插装阀

R901388127 2WFCE32S320L-1X/M/24A1

规格 32，A → B，B → A，集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠的油流控制，以命令值。由于内部活塞位置反馈，精度很高

滑阀

先导式操作

产品属性

连接图 国际标准化组织7368-BC-09-2-A

产品系列 2WFC（E）

工作压力[bar] 420

滑阀符号 A→B，B→A

连接类型 插装阀

标称流量[l/min] 320

尺寸 32

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

连接性 模拟，命令值0…10 V

符合性说明 CE–电磁兼容性2014/30/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 4.77

力士乐REXROTH比例节流阀

R901430250 2WFCE32S320L-1X/M/24G1

规格 32，A → B，B → A，集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠的油流控制，以命令值。由于内部活塞位置反馈，精度很高

滑阀

先导式操作

产品属性

连接图 ISO 7368-BC-09-2-A

产品系列 2WFC（E）

工作压力[bar] 420

滑阀符号 A→B，B→A

连接类型 插装阀

标称流量[l/min] 320

尺寸 32

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，12极（11+PE）

电气连接说明 连接器12极（11+PE）符合EN 175201-804标准

连接性 模拟，指令值4…20mA

符合性说明 CE–电磁兼容性2014/30/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 4.78

力士乐REXROTH比例节流阀

R901388128 2WFCE40S500L-1X/M/24A1

规格 40，A → B，B → A，集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠的油流控制，以命令值。由于内部活塞位置反馈，精度很高

线性流动特性

滑阀

先导式操作

产品属性

连接图 ISO 7368-BD-10-2-A

产品系列 2WFC（E）

工作压力[bar] 420

滑阀符号 A→B，B→A

连接类型 插装阀

标称流量[l/min] 500

尺寸 40

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

连接性 模拟，命令值0…10 V

符合性说明 CE–电磁兼容性2014/30/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 7.4

力士乐REXROTH比例插装阀

R901451948 2WFC40S500L-1X/M/K4

规格 40，A → B，B → A，外接放大器，24 V DC

高性能范围内的工业液压阀。可靠的流量限制，在选定端口对命令值具有高响应行为。由于外部活塞位置反馈，精度很高。

滑阀

先导式操作

线性流动特性

产品属性

连接图 ISO  7368-BD-10-2-A

产品系列 2WFC（E）

工作压力[bar] 420

滑阀符号 A–B，B–A

连接类型 插装阀

标称流量[l/min] 500

尺寸 40

驱动类型 带外部电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合DIN EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 7.17

力士乐REXROTH比例插装阀

R901430258 2WFCE40S500L-1X/M/24G1

规格 40，A → B，B → A，集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠的油流控制，以命令值。由于内部活塞位置反馈，精度很高

滑阀

先导式操作

产品属性

连接图 ISO 7368-BD-10-2-A

产品系列 2WFC（E）

工作压力[bar] 420

滑阀符号 A→B，B→A

连接类型 插装阀

标称流量[l/min] 500

尺寸 40

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，12极（11+PE）

电气连接说明 连接器12极（11+PE）符合EN 175201-804标准

连接性 模拟，指令值4…20mA

符合性说明 CE–电磁兼容性2014/30/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

海豹 NBR

重量[kg] 7.42

比例换向阀4WRDE25V350L-60/MXY/24A5
