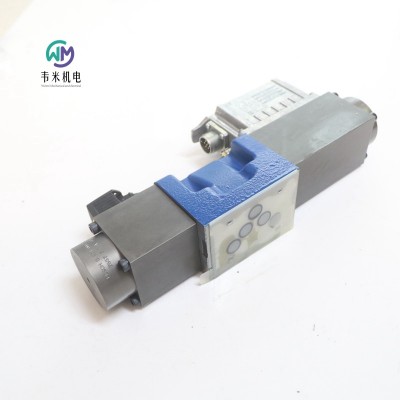

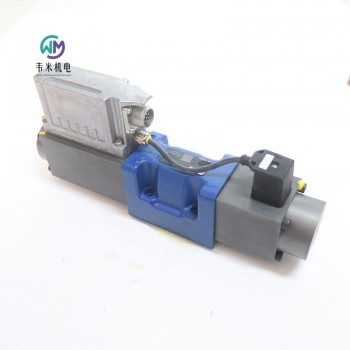

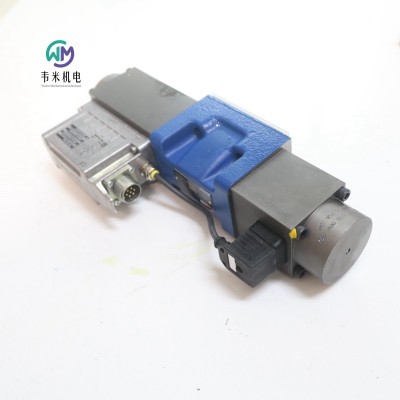

比例控制阀4WRPE10Q3-80S-30/M/24A1

比例控制阀4WRPE10Q3-80S-30/M/24A1，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀

4WRPE10

规格 10

组件系列 3X

大工作压力 350 bar

额定流量 50 … 80 l/min

用于 I4.0 的数字接口 IO-link

可靠 - 经过验证且坚固耐用的设计

节能 - 不需要先导油，流量高压差低

灵活 - 适用于位置和速度控制

 - 响应灵敏度高，滞后小

安全 - 可借助 ISA 适配器切断第二线圈

IO-link 接口，可选

三位四通方向阀

4WRPE 型阀门是带有电气位置反馈和集成电子元件 (OBE) 的直动式方向控制阀。

结构

阀门的基本构成包括：

阀体

带有压缩弹簧的控制阀芯

带位置传感器的控制线圈（可选配电子元件保护膜）

行程线圈

带模拟接口或 IO-link 接口的集成电子元件 (OBE) （可选配衰减阀板）

功能

集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下，将激活相关线圈。由于磁力发生改变，控制阀芯将扺住相应弹簧进行调节。行程/控制阀芯剖面以与控制值成比例的方式进行控制。在控制值预设值为 0 V 的情况下，电子元件将控制阀芯调节到中心位置。

错误检测

如果出现以下错误情况，电子元件将使控制线圈断电：

低于小电源电压 ≤ 15 V（重新启动 ≥ 17.5 V）。

仅在接口 "F1" 处：

低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））。

仅在接口 "L1" 处：

使能未激活，通讯中断

内部 IO-link 发生故障时

仅在接口 "C6" 处：

额外使能未激活

控制阀芯 在压缩弹簧的作用下保持在机械中心位置（（带有符号 V）不适用于液压中心位置）。

衰减阀板 "D"

衰减阀板降低加速振幅集成电子元件上的加速振幅（频率 >300 Hz）。

注意：

对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。

电子元件保护膜“-967”

要保护集成电子元件 (OBE) 壳体中的冷凝格式，可以使用电子元件保护膜 (8)。

建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。

两位四通方向阀

4WRPE 型阀门是带有电气位置反馈和集成电子元件 (OBE) 的直动式方向控制阀。

结构

阀门的基本构成包括：

阀体

带有压缩弹簧的控制阀芯

带位置传感器的控制线圈（可选配电子元件保护膜）

带模拟接口或 IO-link 接口的集成电子元件 (OBE)（可选配衰减阀板）

功能

集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下，将激活控制线圈。由于磁力发生改变，控制阀芯将扺住相应弹簧进行调节。行程/控制阀芯剖面以与控制值成比例的方式进行控制。正控制值预设时，阀门从 P 到 B 或者从 A 到 T 打开。负控制时，控制阀芯位置无变化。

错误检测

如果出现以下错误情况，电子元件将使控制线圈断电：

低于小电源电压 ≤ 15 V（重新启动 ≥ 17.5 V）。

仅在接口 "F1" 处：

低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））。

仅在接口 "L1" 处：

使能未激活，通讯中断

内部 IO-link 发生故障时

仅在接口 "C6" 处：

额外使能未激活

衰减阀板 "D"

衰减阀板降低加速振幅集成电子元件上的加速振幅（频率 >300 Hz）。

注意：

对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。

电子元件保护膜“-967”

要保护集成电子元件 (OBE) 壳体中的冷凝格式，可以使用电子元件保护膜。

建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。

德国力士乐REXROTH比例阀订货号和型号：

0811404766 4WRPE10CB80L-20/G24K0/F1M-810

0811404771 4WRPE10E80SJ-20/G24K0/A1M

R901396520 4WRPE10EA80SJ-3X/M/24A1

R901409007 4WRPE10Q3-80S-3X/M/24A1

R901409007 4WRPE10Q3-80S-30/M/24A1

R901392640 4WRPE10W6-80SJ-3X/M/24F1

0811404552 4WRPE10V80M-20/G24K0/A1M-837

R901392641 4WRPE10V80S-3X/M/24A1

R901514048 4WRPE10V80S-3X/V/24A1

0811404774 4WRPE10E1-80SJ-2X/G24K0/A1M

R901396517 4WRPE10E1-80SJ-3X/M/24A1

0811404818 4WRPE10CB80M-2X/G24K0/A1M-846

0811404767 4WRPE10Q3-80M-2X/G24K0/A1M

0811404752 4WRPE10EA80SJ-20/G24K0/A1M-797

0811404776 4WRPE10WC80SJ-2X/G24K0/B5M

0811404814 4WRPE10KB130P-2X/G24K0/B5M

0811404791 4WRPE10R5-50SJ-2X/G24K0/A1M-830

力士乐REXROTH先导式比例方向插装阀

R901388132 2WFCE50S1000L-1X/M/24A1

节流控制

规格 50，A → B，B → A，集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠的流量限制，在选定端口对命令值具有高响应行为。由于内部活塞位置反馈，精度很高。

滑阀

先导式操作

线性流动特性

产品属性

连接图 ISO 7368-BE-11-2-A

产品系列 2WFC（E）

工作压力[bar] 420

滑阀符号 A–B，B–A

连接类型 插装阀

标称流量[l/min] 1000

尺寸 50

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

连接性 模拟，命令值0…10 V

符合性说明 CE–电磁兼容性2014/30/欧盟RoHS指令2011/65/欧盟REACH法规（EC）第1907/2006号

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 10

力士乐REXROTH比例节流阀

R901451944 2WFC32S320L-1X/M/K4

规格 32，A → B，B → A，外接放大器，24 V DC

高性能范围内的工业液压阀。可靠的流量限制，在选定端口对命令值具有高响应行为。由于外部活塞位置反馈，精度很高。

滑阀

先导式操作

线性流动特性

产品属性

连接图 ISO 7368-BC-09-2-A

产品系列 2WFC（E）

工作压力[bar] 420

滑阀符号 A–B，B–A

连接类型 插装阀

标称流量[l/min] 320

尺寸 32

驱动类型 带外部电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 4.54

力士乐REXROTH先导式比例方向插装阀

FES

规格 25, 32, 40, 50, 63

组件系列 3X

大工作压力 315 bar

温度范围  -20 … +80℃

大工作压力  315bar

粘度范围  15 … 380mm²/s

滞后  < 0.2%

响应灵敏度  < 0.1%

反向死区  < 0.15%

电压类型  直流电压

额定电流  1000mA

感应  6 ... 8mH

振荡器频率  2.5kHz

电气位置测量系统  差动节流

油路块安装技术中的先导式二通比例节流阀

安装尺寸符合 DIN ISO 7368

节流阀芯电动位置控制

可双向流通

如果断电或电缆中断，节流阀芯将自动进入阀座位置，并阻止双向流动

与一个压力平衡阀一起可以应用于压力补偿式流量闭环控制

用于外部模拟电子元件

FES 型阀门为用于油路块安装的先导式两通比例节流阀，用以提供连续流量控制。

技术设置：

阀门由四个主装配件组成：

用于先导油连接且带连接面的盖

带节流阀芯的主阀

带比例电磁铁的先导控制阀

节流阀芯与控制值相关的位置控制，以及由此定义的节流孔开口。

流量取决于节流孔与节流阀芯的位置之间的 ∆p 。

使用位置传感器对节流阀芯位置的理论值进行记录；在电子元件中对控制/理论值进行比较；准备并利用差值作为控制输出，以修正节流阀芯相对比例电磁铁和先导控制阀 的位置。

NG25、32、40 规格的区域与区域的面积比  =  2 : 1，NG 50、63 规格的区域与区域的面积比  =  1.6 : 1。

流动方向 A → B（连接 X 至 A）；

流动方向 B → A（连接 X 至 B）；

可能通过 X 供油的外部先导油。

当启用断开时，节流阀芯将移动到阀座位置，并以无漏油方式阻塞 A → B 的流向。阀芯密封件以无漏油方式将油口 B 密封连接到控制腔；对于内部先导供油，请注意通过先导控制阀从 X 泄漏到 Y 的油！

控制值为 0 V 或 4 mA 的节流阀芯位置已调节，而节流孔仍然位于正重叠位置。

比例电磁铁克服弹簧移动先导阀芯，并打开从控制腔到 Y 的连接；在区域内 A 处的压力和环形区域内 B 处的压力的共同作用下，控制腔内减压且节流阀芯向开口方向移动。

比例电磁铁处流量降低；弹簧移动先导阀芯远离比例电磁铁，并打开从 X 到控制腔的连接；控制腔内压力增大；区域处的压力和弹簧力共同使节流阀芯向闭合方向移动

可与压力补偿器配合使用以提供压力补偿流量控制

一旦位置传感器出现电源电压故障或电缆中断，集成电子元件会停止给线圈供电

控制油口 X 的压力和弹簧力共同使阀芯移动到阀座位置，并阻塞 A → B 的流向。

一般功能：

打开节流阀芯功能：

（假设流量 A → B，且 A 连接到 X）

关闭节流阀芯功能：

（假设流量 A → B，且 A 连接到 X）

流量控制功能：

电源电压故障：

注意；

电源电压故障将导致控制轴突然停机。这一连接中产生的加速力可能导致机械损坏！

力士乐REXROTH三通型号的直动式比例减压阀

3DREP(E) 6

规格 6

组件系列 2X

安装位置  任意位置，好为水平

重量  2kg

温度范围  -20 … +80℃

建议粘度范围  30 … 46

滞后  ≤ 5%

重复精度  ≤ 1%

响应灵敏度  ≤ 0.5%

反向死区  ≤ 1%

大工作压力 100 bar

大流量 15 l/min

电压类型  直流电压

类型  模拟

用于控制压力和流向的直动式比例阀

通过带有中心螺纹和可拆卸线圈的比例电磁铁进行操纵

用于底板安装：孔图按 ISO 4401

手动应急操作，可选

弹簧定中的控制滑板

带集成电子元件 (OBE) 的型号 3DREPE

带外部电子元件的型号 3DREP

三通减压阀类型 3 DREP 6.. 由比例电磁铁进行直动式操作。其将电气输入转换为比例压力输出。比例电磁铁是可控制的湿式插脚直流线圈，带有对中螺纹和可拆卸线圈。这些线圈可选择性地由外部控制电子元件（3DREP 型）或集成控制电子元件（3DREPE 型）进行控制。

设置：

阀门的基本构成包括：

带连接面的壳体

控制阀芯，带压力测量阀芯

带对中螺纹的线圈

可选集成控制电子元件

功能：

通过比例电磁铁设置 A 或 B 中的压力。压力的大小取决于电流。线圈断电后，控制阀芯 将通过压缩弹簧保持在中心位置。油口 A 和 B 连接到 T，以便液压油可以不受阻挡地流入油箱。通过为比例电磁铁（例如线圈“a”）通电，压力测量阀芯和控制阀芯 将向右移动。这样将通过具有渐进流体特性的节流横截面，打开从 P 到 B 及从 A 到 T 的连接。在通道 B 中形成的压力通过压力测量阀芯的表面作用于控制阀芯，抵抗线圈磁力。压力测量阀芯受线圈“b”支撑。如果压力超过线圈“a”上设置的值，将逆线圈磁力方向回推控制阀芯，并建立 B 与 T 的连接，直到重新达到调定压力。

压力与线圈电流成比例。当线圈关闭时，控制阀芯 在压缩弹簧的作用下返回到中心位置。可选手动应急操作元件可在线圈不通电的情况下移动控制阀芯。

注意：

意外激活手动应急操作元件可能会导致不受控制的机器运动！

带两个阀芯位置的阀门（型号 3DREP..A.. 或 3DREP..B..）：

基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，双阀芯位置阀仅配有线圈“a” 或线圈“b”。它装有保护塞来代替第二个比例电磁铁。

注意：

不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。

控制值：

E 处的参考电位和 D 处的正控制值（或 12 ... 20 mA）导致 A 处产生压力。

E 处的参考电位和 D 处的负控制值（或 12 ... 4 mA）导致 B 处产生压力。

通过“b”侧带线圈的阀门（型号 A），E 处的参考电位和 D 处的正控制值（4 ... 20 mA）将导致 A 处产生压力。

通过“a”侧带线圈的阀门（型号 B），E 处的参考电位和 D 处的正控制值（4 ... 20 mA）将导致 B 处产生压力。

连接电缆：

推荐：

电缆长度不超过 25 m：型号 LiYCY 5 x 0.75 mm2

电缆长度不超过 50 m：型号 LiYCY 5 x 1.0 mm2

外径 6.5 至 11 mm

在供电侧将屏蔽连接到 PE。

德国力士乐REXROTH比例减压阀订货号和型号：

R900956101 3DREP6C-20=25EG24N9K4/M=00

R900956101 3DREP6C-21=25EG24N9K4/M=00

R900958788 3DREPE6C-21=25EG24N9K31/A1M=00

R901280845 3DREE10P-7X/200YG24K31F1V

力士乐REXROTH比例压力控制阀 Z3DREE10VP2-1X/100XLG24K31A1M

R901483244 Z3DREE10VP2-10/100XLG24K31A1M

公称尺寸 10，P2 → P1，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠地将压力降低到设定值。

滑阀

先导

压力等级 100 bar

模拟电子元件

大压力 [bar] 350

大体积流量 [l/min] 120

活塞符号 P2 → P1

连接类型 叠加阀板

标称尺寸 10

驱动类型 电气带集成电子元件

连接数 4

开关位置数 3

电源电压 24 VDC

电插头 7 针设备插头 (6 + PE)

电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804

连接 模拟，设定值 0 … 10 V

符合性说明 CE - 电磁兼容性 2014/30 / EU

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 3.4

力士乐REXROTH比例压力控制阀 Z3DREE10VP2-1X/200XLG24K31A1M

R901483246 Z3DREE10VP2-10/200XLG24K31A1M

公称尺寸 10，P2 → P1，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠地将压力降低到设定值。

滑阀

先导式

压力等级 200 bar

模拟电子元件

压力 [bar] 350

活塞符号 P2 → P1

连接类型 叠加阀板

标称尺寸 10

驱动类型 电气带集成电子元件

连接数 4

开关位置数 3

电源电压 24 VDC

电插头 7 针设备插头 (6 + PE)

电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804

连接 模拟，设定值 0 … 10 V

符合性说明 CE - 电磁兼容性 2014/30 / EU

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 3.4

力士乐REXROTH带位置反馈的直动式比例溢流阀 (Lvdt AC/AC)

0811402001 DBETBX-10/250G24-37Z4M-38

0811402003 DBETBX-10/180G24-37Z4M

0811402004 DBETBX-10/315G24-37Z4M

DBETBX

规格 6

组件系列 1X

大工作压力 315 bar

额定流量 1 l/min

带有位置反馈的直动式阀门，用于限制系统压力

位置控制，带有强线圈磁力

大压力限制（即使有故障电子元件）

用于底板安装：孔图按 ISO 4401

DBETBX 型比例溢流阀是一种采用锥阀结构的远程控制阀（先导控制阀），可用于无级限制系统压力。它们由位置控制的比例电磁铁启动。

01带位置反馈的直动式比例溢流阀 (Lvdt AC/AC)

DBETB

02油口安装面符合 ISO 4401-03-02-0-05

X

03组件系列 10 ... 19（10 ... 19：安装和连接尺寸不变）- 规格 10

1X

大压力等级

04高 28 bar

28

高 80 bar

80

高 180 bar

180

高 250 bar

250

高为 315 bar

315

电源

05直流电压 24 V

G24

线圈型号（电流）

06大线圈电流 3.7 A

37

电气连接

07连接器符合 DIN 43650-AM2连接插头包括在交付范围内

Z4

密封材料

08 NBR 密封件

M

力士乐REXROTH先导式比例溢流阀

型号DBE6X

通径NG  6

设备系列  1X

工作原理  P=315bar，T=250bar

流量  40l/min

特征

-用于限制系统压力的先导阀(控制油仅在内部)

-可通过线圈电流进行调节，参见特性曲线，技术参数和所选用的电子控制单元

-电磁铁类型Imax=0,8A或者1max=2,5A

-即使当电子控制单元损坏时，也能程度地实现过压保护(线圈电流1>'max)

-用于阀板安装，安装孔符合ISO 4401-03-02-O-94,安装需要单独订购

-符合DIN 4365O-AM2标准的线缆插座，包括在供货范围内–具有斜坡功能和阀调节功能的外部电子控制单元(单独订购)，

型号/结构型式如下

插头，额定值0...+10V或者4...20 mA, RC 30264

模块，额定值O...+10 V,RC 30222

欧标插卡，额定值O...+10 V, RC 30109

概述

DBE6X型比例溢流阀是先导式溢流阀。

锥-座结构型式的内部先导级和滑阀结构型式的主级均在阀体之中。

通过比例电磁铁进行控制。通过衔铁中的节流阀对电磁铁进行减振，以保证动态稳定性。电磁铁的内腔与接口Ⅰ相连，并且充满液压油。

可以通过螺旋塞进行排气。

使用这些阀可以根据线圈电流变化，以无级方式对需要限制的系统压力进行调节。

基本原理

通过电子控制单元确定某个设定值，对系统压力进行调节。电子控制单元根据设定值，利用稳压PWM电流

(PWM一脉冲宽度调制)对线圈线圈进行控制。利用震荡对稳压电流进行调制，以保证获得极小的滞后量。

比例电磁铁将电流转变成机械作用力，并通过衔铁挺杆作用于先导级中的主弹簧上。通过供油孔将流量为<0,6 l/min的控制油供应给先导级。

通过锥孔/座孔构造确定压力级。

可提供程度的过压保护∶“pmax"。

如果电子控制单元中出现故障，并且因此失控而超过了线圈电流(1max)，则通过弹簧力来保证实现过压保护。

常规参数

结构型式

先导级 座阀

主级 滑阀

控制 没有位置调节功能的比例电磁铁，外部电气放大器

安装方式 板式连接，NG6安装孔 (ISO 4401-03-02-0-94)

安装位置 任意

环境温度范围 -20...+50℃

重量 2,2kg

抗振强度，试验条件 25g，三维随机振动试验(24小时)

液压参数（使用HLP46的测定值，ü油=40°℃士5°℃)

液压油 符合DIN 51524...535标准的液压油，可根据需要使用其它介质

粘度范围

推荐值 20...100mm²ls

允许值 10...800mm²/s

液压油温度范围 -20...+80℃

液压油的允许污染程度清洁度等级根据ISO 4406 (c) 等级18/16/13)在液压系统中必须严格遵守针对相关部件注明的清洁度。有效进行过滤可防止发生故障，同时可提高部件的寿命。过滤器的选型请参阅产品目录RD 50070、RD 50076和RD 50081。

调节压力（当o=1 l/min) 80-180-315bar

压力（当omin= 1 l/min) 7-8-10bar

过压保护；机械式，例如当线圈电流I>Imax <90-<190-<325bar

工作压力 接口P:315bar

压力 接口T:250bar

控制油流量 大约0,6l/min

流量 40l/min

电气参数相对接通时间 100 ED%

防护等级 IP65，根据DIN 40050和IEC14434/5

电磁铁接线 插座DIN 43650/ISO 4400,M16x1,5 (2P+PE)

配有下列类型电磁铁的阀 0,8A 2,5 A

线圈电流Imax 0,8 A 2,5A

线圈电阻R20 22 3

功耗，当100%负荷与工作温度 25VA 30VA

静态/动态参数（所有特性参数均和用于2,5A电磁铁的电气放大器0811 405 079以及用于0,8A电磁铁的0811405081有关。）

滞后量 ≤4%

反向死区 ≤3%

加工公差适用于Pmax ≤10%

执行时间100%变化 开200/关<250ms

德国力士乐REXROTH先导式比例溢流阀：

0811402041 DBE6X-11/180G24-25NZ4M

0811402044 DBE6X-11/180G24-8NZ4M

力士乐REXROTH直动式比例溢流阀

0811402016 DBETX-10/315G24-8NZ4M

0811402019 DBETX-10/250G24-8NZ4M

0811402017 DBETX-10/180G24-8NZ4M

DBETX

规格 6

组件系列 1X

大工作压力 315 bar

额定流量 1 l/min

大流量 1.5 l/min

底板安装

重量  1.9kg

温度范围  -20 … +50℃

大振动电阻  25 g，所有方向的室内振动测试 (24 h)

建议粘度范围  20 … 100mm²/s

滞后  ≤ 4%

反向死区  ≤ 3%

制造公差  ≤ 10%

驱动时间  开60ms  关70ms

油口安装面符合 ISO 4401-03-02-0-05（但不带孔）

可借助线圈电流调节

线圈变量 Imax = 0.8 A 或 2.5 A

大压力限制（即使有故障电子元件）

带斜坡和阀门调整功能的外部控制电子元件

一般

DBETX 型比例溢流阀是阀芯-阀座设计的远程控制阀（先导控制阀）。该阀用于限制系统压力。

通过比例线圈进行操作。

线圈内部与油口 T 连接，注满液压油。

使用该阀门可通过控制电子元件根据线圈电流在尽可能恒定的流量 ≤1 l/min 条件下调整待限制的系统压力。

该阀门基本上由外壳、比例线圈、阀座和阀芯组成。

基本原理

在控制电子元件上预设控制值，用于设置系统压力。电子元件根据控制值借助经调节的 PWM 电流（脉宽调制）控制电磁线圈。比例线圈 将电流转化为机械力，通过衔铁柱塞作用到主弹簧上。阀芯和阀座之间的压缩弹簧确保稳定性和小剩余压力。阀芯上的弹簧力和阀座中的压力在恒定油流 (0.7 - 1 l/min) 时相抵。大压力等级由阀芯/阀座孔配置决定。

大压力限制

在控制电子元件失灵或损坏，并由此导致不可控超出线圈电流 (Imax) 时，大弹簧力对压力限制至关重要。

力士乐REXROTH带感应式位置传感器的先导式比例减压阀

DREB6X

0811402080 DREBE6X-1X/175MG24K31A1M

0811402051 DREB6X-11/175MG24-25Z4M

规格 6

组件系列 1X

大工作压力 315 bar

先导流量  ≈ 0.6 l/min

大流量 40 l/min

安装位置  任意

重量  2.4kg

环境温度范围  -20 … +50℃

液压油温度范围  -20 … +80℃

粘度范围  10 … 800mm²/s

滞后  ≤ 1%

控制值压力特性曲线的制造公差  ≤ 10%

大线圈电流  2.5A

电磁线圈电阻（20 °C 时的低温值）  3Ω

占空比  100%

防护等级符合 DIN EN 60529  IP65

用于系统压力减压的先导式阀门，位于执行机构（仅内部先导油供油）

三通型号

可通过线圈电枢位置相对于压缩弹簧调节

位置控制，小滞后 < 1%，驱动时间短

大压力限制（即使有故障电子元件）

用于底板安装：孔图按 ISO 4401

DREB6X 型比例减压阀属于先导式减压阀；其主级为三通型号。先导控制阀（DBV 先导级）具有通过 P 的流量控制的内部先导油供油。操作由作用于弹簧的位置控制比例电磁铁进行。从而实现短驱动时间和小滞后。可通过线圈电流对 A 处压力（执行机构）进行无级设置进而减少对阀门的使用。

力士乐REXROTH先导式比例减压阀，内置有电子控制单元(OBE)和位置反馈器

型号DREBE6X

通径(NG)6

设备系列1X

工作压力P315 bar,T 250 bar

体积流量40 l/min

特征

-具有位置反馈功能和内置式电子控制单元的先导阀，用于降低负载上的系统压力(控制油仅在内部)

-三通型式(P-A/A一T)，Pmin一PT

-可通过衔铁相对于压缩弹簧的位置进行调节

-位置可调，小滞后量<1%，执行时间短，参见技术参数

-即使当电子控制单元损坏时，也能程度地实现过压保护(线圈电流Ⅰ>Imax)

-用于阀板安装，安装孔符合ISO 4401-03-02-O-O5，安装板根据产品目录RC45053(单独订购)

-线缆插座根据DIN 43563-AM6，参见产品目录RD o80o8(单独订购)

-适用于内置式电子控制单元

CE，EMV规范EN 61000-6-2:2002-08和EN 61000-6-3:2002-08均能满足

U=24 Vnom

电气连接6P+PE

控制

标准型0...+10 V(A1)

变型4...20 mA (F1)

出厂时已校准阀特性曲线

概述

DREBE6X型比例减压阀为先导型式，主级为三通构造。通过Р将流量经过调节的控制油供应给先导阀(DBV-先导级)。

通过带有内置式电子控制单元的位置可调式比例电磁铁进行控制。使用这些阀可以根据设定值连续调节、降低A(负载)中的压力。

基本原理

通过电子控制单元确定某个设定值，对A中的系统压力进行调节。电子控制单元根据设定值，以克服弹簧力的方式控制电磁铁的位置。比例电磁铁根据弹簧特性曲线进行准确定位。通过流量调节阀,从Р将流量小于0.6 l/min的液压油供应给先导级。

将先导压力与A中的负载压力(外加弹簧力)进行比较和调节。弹簧使得T中的PAmin=P。

提供程度的过压保护

如果电子控制单元中出现故障，并且因此失控而超过了线圈电流(1ax），则主要由弹簧力来实现过压保护。

常规参数

结构型式

先导级  座阀

主级  滑阀

控制  具有位置调节功能的比例电磁阀，OBE

安装方式  板式连接，NG6安装孔 (ISO 4401-03-02-0-05)

安装位置  任意

环境温度范围  -20...+50℃

重量  3.3kg

抗振强度，试验条件  25g，三维随机振动试验(24小时)

液压参数(使用HLP46的测定值，⑧油=40°C士5°C)

液压油  符合DIN 51524...535标准的液压油，可根据需要使用其它介质

粘度范围

推荐值  20...100mm²/s

允许值  10...800mm²/s

液压油温度范围  -20...+70℃

液压油的允许污染程度清洁度等级根据ISO 4406 (c)  等级18/16/13 1

A中的调节压力(当Qmin= 1 Vmin  75  175  310bar

A中的小压力 0(相对)或者T中的压力bar

Р中的小入口压力bar  pp=PA+=

工作压力接口P:315bar

压力接口T:250bar(B封闭)

控制油流量  0,6l/min大约(可调)

流量  40l/min

静态/动态参数滞后量  ≤1%调节压力

加工公差  ≤士5%调节压力

执行时间

100变化  50ms

10变化  20ms

温度波动  <1%当AT= 40℃

电气参数，集成于阀中的电子控制单元

相对通电持续率  100% ED

防护等级  lP65，根据DIN 40050和IEC14434/5

连接  线缆插座6P+PE,DIN 43563

电源电压  24 V一nom

端子A:  21 V=/40 V=

端子B:0V  波度2V=

功耗  电磁铁45 mm =40 VA

外部保险丝  2,5 AF

输入端，“标准"型A1  差分放大器，R =100 kS

端子D : Ue  0...+10 v

端子E∶  0V

输入端，类型“mA”F1  负载,Rh=200Q

端子D:ID-E  4...20 mA

端子E:lD-E  电流回路Id-e反馈

对应于0V的差分输入电压   D→B  E→B  18V

测试，类型“标准”A1  LVDT

端子F:UTest  0...+10 V

端子C:  基准电压0V

输入端，类型“mA”F1  外部负载200...50o上的LVDT4...20 mA

端子F∶IF-c 4...20 mA输出

端子C∶lF-c 电流回路lf-c反馈

推荐使用的电缆 参见插头针脚配置小于20 m 7 x0,75 mm²小于40 m 7 x 1 mm²

德国力士乐REXROTH比例减压阀订货号和型号：

0811402082 DREBE6X-11/75MG24K31A1M

力士乐REXROTH带集成电子元件 (OBE) 和位置反馈的直动式比例溢流阀

DBETBEX

规格 6

组件系列 1X

大工作压力 315 bar

额定流量 1 l/min

重量  2.7kg

安装位置  任意

环境温度范围  -20 … +50℃

占空比  100%

防护等级符合 DIN EN 60529  IP65

电源  24V

电源电压范围   40 … 21V

液压油温度范围  -20 … +70℃

滞后  ≤ 0.2%

反向死区  ≤ 0.1%

带有集成电子元件和位置反馈的直动式阀门，用于限制系统压力

可通过线圈电枢位置相对于压缩弹簧调节

位置控制，小滞后 < 0.2%，驱动时间短

大压力限制（即使有故障电子元件）

用于底板安装：孔图按 ISO 4401

DBETBEX 型比例溢流阀是一种采用锥阀结构的远程控制阀（先导控制阀），可用于限制系统压力。它们由位置控制的比例电磁铁启动。此阀门具有驱动时间短和低滞后的特点。

德国力士乐REXROTH比例溢流阀订货号和型号：

0811402070 DBETBEX-10/315G24K31A1M

0811402073 DBETBEX-10/250G24K31A1M

比例控制阀4WRPE10Q3-80S-30/M/24A1
