贝加莱数字量输出模块X20SO4110

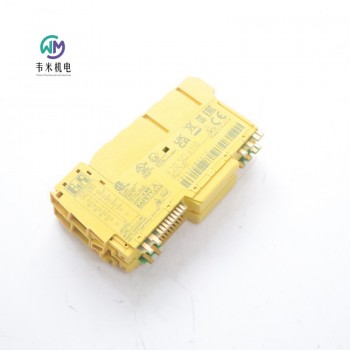

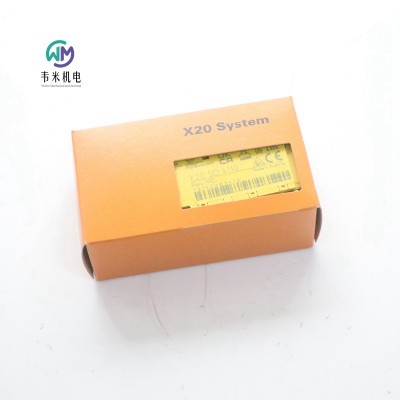

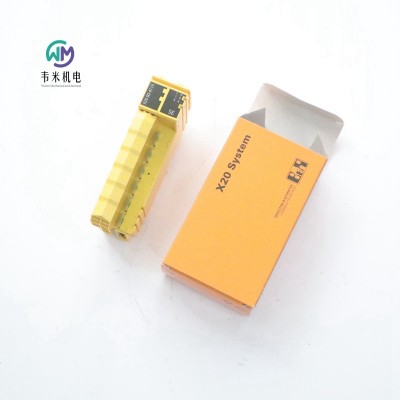

贝加莱数字量输出模块X20SO4110，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

贝加莱数字量输出模块

物料号:

X20SO4110

描述:

4个0.5安的安全数字输出

源电路

输出类型A

电流监测

开路检测

集成输出保护

该模块配备了4个安全数字输出。标称输出电流为0.5 A。

该模块可用于控制PL e或SIL 3以下安全相关应用中的执行机构。

输出是使用半导体技术设计的，因此安全相关特性不取决于操作周期的数量。“高侧低侧”变体（输出类型A）仅限于没有参考电势的执行机构（例如继电器、阀门）。A型输出具有与安全相关的优点，因为在所有错误情况下，致动器的连接电缆都可以切断。当发生网络错误时，安全的数字输出通道提供防止自动重启的保护，还使用电流测量进行开路检测。

此模块是为X20 12引脚接线板设计的。

简短描述

I/O模块4个安全的A类数字输出，带电流监测，24 VDC，0.5 A，OSSD<500µs

一般信息

B&R ID代码0x1DBE

系统要求

Automation Studio 3.0.71或更高版本

Automation Runtime 2.95或更高版本

SafeDESIGNER 2.58或更高版本

安全版本1.1或更高版本

mapp技术包mapp安全5.7.0或更高版本

每个通道的状态指示器I/O功能、操作状态、模块状态

Diagnostics

模块运行/错误是，使用LED状态指示灯和软件

输出是，使用LED状态指示器和软件

停电模式

示波器模块

功能模块功能

独立模式否

大I/O循环时间800µs

功耗

总线0.25 W

内部I/O 1.3 W

致动器引起的额外功耗（电阻式）[W]0.24

电气隔离

通道-总线是

通道-通道号

认证

CE是

UKCA是

功能安全cULus FSPC E361559

能源和工业系统

功能安全认证

ANSI UL 1998:2013

功能安全IEC 61508:2010，SIL 3

EN 62061:2005/A2:2015，SIL 3

EN ISO 13849-1:2015，类别。4/PL e

IEC 61511:2004，SIL 3

功能安全EN 50156-1:2004

ATEX 2区，II 3G Ex nA nC IIA T5 Gc

IP20，Ta（参见X20用户手册）

FTZÚ09 ATEX 0083X

UL cULus E115267

工业控制设备

HazLoc cCSA us 244665

过程控制设备

用于危险场所

I级，2区，ABCD组，T5

DNV温度：A（0至45°C）

湿度：B（高达100）

振动：A（0.7 g）

EMC:B（桥梁和露天甲板）

LR-ENV1

KR是

ABS是

BV EC21B

温度：5-45°C

振动：0.7 g

EMC：桥梁和露天甲板

EAC是

KC是

安全特性

EN ISO 13849-1:2015

类别类别。3如果参数“Disable OSSD=Yes-Warning”，

猫4如果参数“禁用OSSD=否”

PL PL d如果参数“Disable OSSD=Yes-Warning”，

PL e如果参数“Disable OSSD=No”

DC>60%，如果参数“禁用OSSD=是-警告”，

>如果参数“Disable OSSD=No”，则为94%

任务时间大值。20年

IEC 61508:2010，

IEC 61511:2004，

EN 62061:2013

SIL CL SIL 2，如果参数“禁用OSSD=是-警告”，

SIL 3，如果参数“禁用OSSD=否”

如果参数“禁用OSSD=是-警告”，则SFF>60%，

>如果参数“Disable OSSD=No”，则为90%

PFH/PFHd

openSAFETY有线可忽略

openSAFETY无线<1*10-14*每小时openSAFETY数据包数

验证试验间隔（PT）20年

安全数字输出

EN ISO 13849-1:2015

如果参数“Disable OSSD=Yes-Warning”，则每通道100年MTTFD，

2500年，如果参数“禁用OSSD=否”

IEC 61508:2010，

IEC 61511:2004，

EN 62061:2013

每个通道的PFH/PFHd<5*10-8if参数“Disable OSSD=Yes-Warning”，

<1*10-10if参数“Disable OSSD=No”

每个通道的PFD<1*10-3，如果参数“禁用OSSD=是-警告”，

<2*10-5如果参数“禁用OSSD=否”

I/O电源

标称电压24 VDC

电压范围24 VDC-15%/+20%

综合保护反极性保护

安全数字输出

数量4

变体FET，1x正开关，1x负开关，A型，输出电平可读，开路检测

标称电压24 VDC

标称输出电流0.5 A

总标称电流2 A

输出保护参见“输出通道的涌入电流行为”一节。

关闭感应负载时的制动电压大值。90伏直流电

开路检测通过内部电流测量，

输出电流<10 mA：信号“CurrentOK”=FALSE，

输出电流10至50 mA：信号“CurrentOK”=未定义，

输出电流>50 mA：信号“CurrentOK”=TRUE

错误检测时间1秒

通道和母线之间的绝缘电压500 V

峰值短路电流参见“输出通道的涌入电流行为”一节。

输出关闭时的泄漏电流<10µA

RDS（开）240米Ω

开关电压I/O电源减去RDS引起的电压降（打开）

大开关频率参见“输出通道的涌入电流行为”一节。

测试脉冲长度大值。500µs

两个测试脉冲之间的时间小值。49.5毫秒

大电容负载100 nF

操作条件

安装方向

水平是

垂直是

安装高程高于海平面0至2000m，无限制

防护等级符合EN 60529 IP20

环境条件

温度

活动

水平安装方向0至60°C

垂直安装方向0至50°C

减额—参见“减额”一节。

储存-40至85°C

运输-40至85°C

相对湿度

运行5%至95%，无冷凝

储存5%至95%，非冷凝

输送5%至95%，无冷凝

机械性能

注：单独订购1x安全键接线板。

单独订购1x安全键控总线模块。

节距25+0.2mm
