贝加莱总线控制器电源X20PS9400

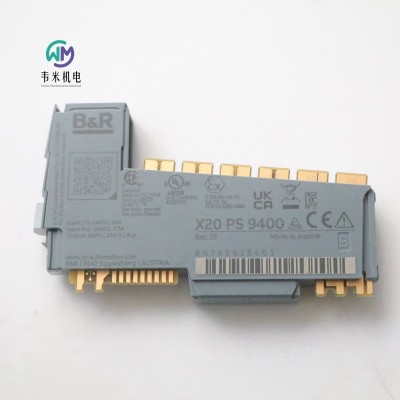

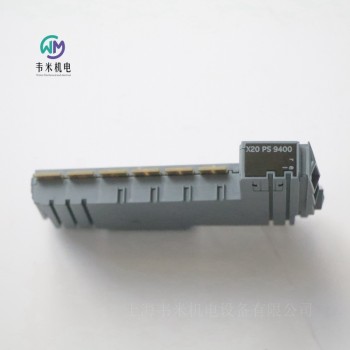

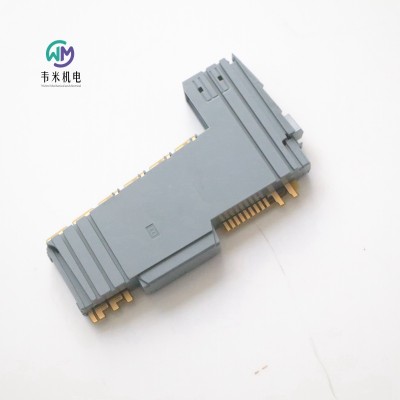

贝加莱总线控制器电源X20PS9400，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

贝加莱 X20PS9400 总线控制器电源模块：工业自动化系统的稳定动力核心

在现代工业自动化控制系统中，电源模块是保障整个系统稳定运行的关键基础组件。贝加莱（B&R）作为全球工业自动化领域的领军企业，其推出的 X20PS9400 总线控制器电源模块，凭借专业的供电设计、可靠的性能与丰富的功能特性，成为 X20 系列分布式 I/O 系统的理想动力保障，为总线控制器、X2X 链路及内部 I/O 提供高效、安全、稳定的电力供应。

一、产品定位与核心功能

X20PS9400 是专为贝加莱 X20 总线控制器配套设计的专用电源模块，核心功能是为自动化控制系统中的总线控制器、X2X 通信链路以及内部 I/O 回路提供 24 VDC 稳定供电，是连接系统供电与核心控制单元的关键枢纽。产品采用一体化馈电设计，实现供电、隔离、诊断与通信接口的集成，完美适配 X20 系统的模块化架构，满足工业现场对高可靠供电的严苛需求。

二、核心技术优势与特性

1. 专业隔离设计，保障系统电气安全

产品具备总线控制器 / X2X 链路电源与馈电端的电气隔离功能，从物理层面切断不同回路间的电气干扰，有效抑制工业现场的电磁噪声、浪涌等干扰信号对核心控制单元的影响，大幅提升系统在复杂工况下的运行稳定性与安全性。同时，I/O 电源回路采用独立供电设计，进一步保障信号采集与执行驱动的可靠性。

2. 支持冗余配置，实现不间断供电

针对高可用性要求的工业场景，X20PS9400 支持多电源模块并联冗余工作模式。通过同时接入多个电源模块，可构建冗余供电架构，当其中任一模块出现故障时，其余模块可无缝接管全部供电负载，避免因单点电源故障导致系统停机，有效保障生产线连续运行，显著降低设备宕机带来的生产损失。

3. 完善的保护机制，抵御各类供电异常

输入防护：总线控制器 / X2X 链路电源输入集成不可更换的专用保险丝，具备反极性保护功能，可避免接线错误造成的模块损坏；输入电压兼容 24 VDC±15%~+20% 宽幅范围，适配工业现场波动的供电环境。

输出保护：输出端具备防短路、临时过载保护特性，当发生短路或短时过载时，模块可自动进入保护状态，故障排除后自动恢复正常工作，无需人工干预。

I/O 回路防护：I/O 电源回路支持z大 10 A 慢速熔断线路保险丝，适配 10 A 接触负载，为现场传感器、执行器提供可靠的过流保护。

4. 智能诊断与服务接口，便捷运维管理

模块配备过载、运行状态、模块状态、RS232 传输四类 LED 状态指示灯，可直观呈现模块工作状态与故障信息。同时集成 1 路 RS232 服务接口（z高传输速率 115.2 kbit/s），通过 12 针接线板 X20TB12 连接，支持与上位机或调试设备通信，配合软件工具实现电源参数监控、故障诊断与系统调试，大幅提升设备安装与后期维护效率。

5. 严苛工业级设计，适应恶劣工况

宽温适应：水平安装时工作温度范围 - 25℃~60℃，垂直安装时 - 25℃~50℃，储存与运输温度达 - 40℃~85℃，可适应极寒、高温等极端工业环境。

强抗干扰：通过 4 g 振动测试与严苛 EMC 认证，适配桥梁、露天甲板等高振动、强干扰场景；防护等级达 IP20，可有效防止粉尘与固体异物侵入。

海拔适配：0~2000 米海拔高度可无限制使用，超过 2000 米时按标准降额运行，满足高原等特殊区域应用需求。

三、认证，覆盖全场景应用

X20PS9400 通过多项国际认证，具备广泛的行业适用性：

通用安全认证：CE、UKCA、UL cULus、EAC、KC 等；

危险区域认证：ATEX 2 区（II 3G Ex nA nC IIA T5 Gc）、I 级 2 区 ABCD 组 T5 HazLoc 认证，可安全应用于化工、医药等存在爆炸性气体的危险场所；

海事船级认证：DNV、LR、KR、ABS、BV 等，适配船舶推进系统、动态定位控制等海事自动化场景。

四、关键技术参数

物料号：X20PS9400

输入电压：24 VDC -15%/+20%

总线控制器 / X2X 链路输出功率：7 W

功耗：X2X 链路电源 1.42 W，内部 I/O 0.6 W

服务接口：1×RS232（z大 115.2 kbit/s）

安装间距：12.5±0.2 mm

配套组件：需单独订购接线板 X20TB12、总线底座 X20BB8x

五、典型应用场景

X20PS9400 作为 X20 系统的核心供电组件，广泛应用于对稳定性、安全性要求极高的工业领域：

机械制造：自动化生产线、机器人、精密加工设备的控制系统供电；

过程控制：化工、制药、食品饮料行业的分布式 I/O 与总线控制单元；

能源环保：风力发电、污水处理系统的现场控制站供电；

海事船舶：船舶自动化设备、露天甲板控制系统；

危险场所：白酒灌装、化工车间等 2 区防爆环境的安全供电。

六、产品价值总结

贝加莱 X20PS9400 总线控制器电源模块，以专业隔离、冗余支持、智能诊断、工业级可靠性为核心优势，为 X20 自动化系统提供稳定、安全、高效的电力保障。其紧凑的模块化设计、完善的保护机制与全面的国际认证，不仅能满足常规工业场景需求，更能适配防爆、海事、高振动等严苛工况，是构建高可靠、高可用工业自动化控制系统的理想电源选择。

贝加莱 X20PS9400 的冗余方案是直接并联、互为热备的 N+M 冗余（z常用为 1+1 冗余），专为 总线控制器 / X2X 链路电源 部分设计，I/O 电源不参与冗余。

一、核心原理（硬件自动实现，无需软件配置）

冗余范围：仅限 BC/X2X 总线电源（为控制器、X2X 通信链路供电）。

I/O 电源：现场传感器 / 执行器供电回路 不支持冗余，需单独配置两路 24V 电源贝加莱X20系列。

工作模式：

双路同时工作：两个 X20PS9400 均接入 24V 输入，同时向总线供电。

负载均分：正常时，两个模块平均分担总线负载电流。

无缝切换：任一模块故障（断电、短路、过载），另一模块立即全额承担负载，系统零延时、无中断。

二、硬件接线（1+1 冗余标准接法）

前提条件

两个 X20PS9400 模块（型号、版本必须完全一致）。

两个 独立的 24VDC 外部电源（主电 / 备电，或双路同容量电源）。

配套 X20BB80 总线底座、X20TB12 接线端子（单独订购）贝加莱X20系列。

接线步骤（BC/X2X 电源部分）

输入侧

电源 1 → 模块 1 的 BC/X2X 电源输入（24V+/GND）贝加莱X20系列。

电源 2 → 模块 2 的 BC/X2X 电源输入（24V+/GND）贝加莱X20系列。

两路输入完全隔离、独立供电，严禁共地贝加莱X20系列。

输出侧（内部自动完成）

两个模块插入 同一个 X20 总线底座（X20BB80）贝加莱X20系列。

模块通过背板总线自动并联、内部二极管解耦，对外输出一路合并后的 24V。

I/O 电源部分（非冗余）

两个模块的 I/O 电源输入 可共用同一组 24V，或分别供电贝加莱X20系列。

输出仅由其中一个模块有效供给 I/O 区段（系统自动识别，不冗余）贝加莱X20系列。

三、关键特性与保护

电气隔离：输入 / 输出间全隔离（2.5kV 级），两路冗余电源互相隔离贝加莱X20系列。

内置保护

反极性保护：输入接反不损坏贝加莱X20系列。

过流 / 短路保护：内置自恢复保险，防短路、临时过载贝加莱X20系列。

并联解耦：模块间无回流、无倒灌。

状态诊断

每个模块自带 4 个 LED（运行、模块、过载、RS232）贝加莱X20系列。

可通过 RS232 服务接口或 Automation Studio 读取状态、故障、电压 / 电流数据贝加莱X20系列。

四、适用场景

高可用性系统：半导体、光伏、印刷、包装等不允许停机的设备。

危险区域：ATEX 2 区、I 级 2 区防爆场合贝加莱X20系列。

海事 / 船级社：DNV/LR/ABS/BV 认证，适用船舶、海上平台贝加莱X20系列。

五、优势总结

纯硬件冗余：无需软件、无需设置、上电即生效。

零切换时间：故障时无中断、无扰动。

热插拔：可在线更换故障模块，系统不停机。

N+M 扩展：支持 2+1、3+1 更高等级冗余（需按功率计算）。

本文内容基于公开产品及网络数据，实际选型请以官方技术手册为准，并考虑具体工况参数。
