力士乐模拟输出模块R911172538 S20-AO-8

力士乐模拟输出模块R911172538 S20-AO-8，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

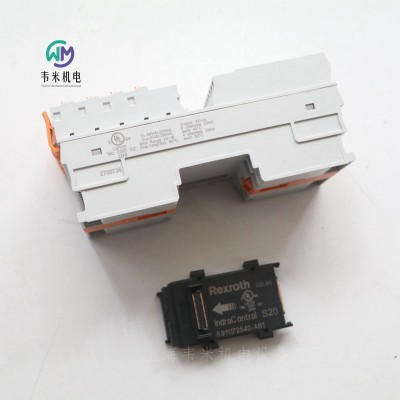

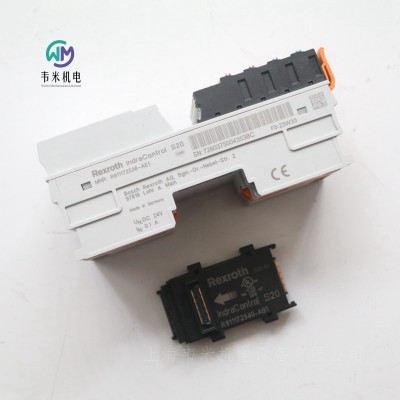

力士乐REXROTH模拟输出模块 S20-AO-8

R911172538

模拟输出模块，8 个输出端：<br>0-10 V，±10 V，0-5 V，±5 V，0-20 mA，4-20 mA，±20 mA，2 线连接技术

防护方式 IP20 的 S20 是能够灵活扩展的 I/O 工具包，能够实现z短的循环时间和z高的精度，并确保控制系统和外围设备之间的实时数据流 --无论是本地 XM 控制系统上的外围设备，或用作分散式 I/O 站的外围设备。

紧凑、模块化且简单

节省空间的输入/输出技术，用于 DIN 导轨安装

可单独组合的模块

创新的装配和安装概念

产品属性

连接类型 推入

连接技术 2 线技术，屏蔽，双绞线

通道数量 8

宽度 [mm] 53.6

高度 [mm] 54

深度 [mm] 126.1

国际保护代码 IP20

A/D 转换时间 5 µs

电压输出端信号 0-20mA； ±20mA； 4-20mA

逻辑电压 Ubus [V DC] 5

导体截面 刚性:0.2-1.5 mm²,柔性：0.2-1.5 mm²,AWG：2416

允许湿度（储存时） [%] 5-95

允许湿度（运输中） [%] 5-95

环境温度（储存和运输时） [°C] -40-85

环境温度（运行中） [°C] -25-60

重量 [kg] 0.28

力士乐REXROTH驱动系统模块S20

（1）力士乐REXROTH总线耦合器

R911172540 S20-BS

R911173203 S20-BS-S

R911173905 S20-ETH-BK

R911173359 S20-PN-BK+

R911173318 S20-S3-BK+

（2）力士乐REXROTH数字输入模块

R911172543 S20-DI-16/1

R911172532 S20-DI-16/4

R911172533 S20-DI-32/1

R911172542 S20-DO-16/1

R911172534 S20-DO-16/3

R911172535 S20-DO-32/1

R911172541 S20-DO-8/2-2A

R911173745 S20-DIDO-8/1

（3）力士乐REXROTH数字输出模块

R911172542 S20-DO-16/1

R911172534 S20-DO-16/3

R911172535 S20-DO-32/1

R911172541 S20-DO-8/2-2A

R911173745 S20-DIDO-8/1

（4）力士乐REXROTH数字输入/输出模块

R911173745 S20-DIDO-8/1

（5）力士乐REXROTH模拟量输入模块

R911173249 S20-AI-4-I

R911173256 S20-AI-4-U

R911172536 S20-AI-8

（6）力士乐REXROTH模拟量输出模块

R911173248 S20-AO-4

R911172538 S20-AO-8

（7）力士乐REXROTH模拟输入/输出模块

R911173743 S20-AIAO-2

（8）力士乐REXROTH模拟温度模块

R911173341 S20-AI-4-RTD

（9）力士乐REXROTH计数器/编码器输入模块

R911172539 S20-CNT-INC-2/2

（10）力士乐REXROTH编码器输入模块

R911173559 S20-INC-2

（11）REXROTH力士乐SSI编码器模块

R911172544 S20-SSI-AO-1/1

（12）力士乐REXROTH模拟输入/输出与SSI编码器模块

R911173120 S20-AI6-AO2-SSI2

（13）力士乐REXROTH通信模块（串行）

R911173343 S20-RS-UNI

（14）力士乐REXROTH功率模块

R911173345 S20-PWR

力士乐REXROTH电源滤波器

R911380993 HNF01.2D-F240-R0094-A-480-NNNN

电源滤波器确保符合EMC限制，并抑制由线路容量引起的泄漏电流。电源滤波器与驱动控制单元z佳匹配，并可根据电流、驱动数量和电机电缆长度进行扩展。与我们的屏蔽电机电缆相结合，您可以实现无故障运行。

适用于 IndraDrive C, HCS02

适用于 IndraDrive C, HCS03

适用于 IndraDrive M, HMV01

适用于 IndraDrive C, HCS02

适用于 IndraDrive C, HCS03

适用于 IndraDrive M, HMV01

产品特性

电源 再生

连续电流[A] 94

额定电流[A] 94

电源电压（3 AC）[V] 380-480

EMC领域 符合 DIN EN 61800-3 标准 C2 类的要求，扩展频率范围符合生产环境标准 EMC ILA

适用范围 6轴，电缆长度大240米

重量[kg] 17

力士乐REXROTH紧凑型放大器

R911298371 HCS02.1E-W0012-A-03-NNNN

IndraDrive C (HCS02) 变频器，11.5 A

IndraDrive C（HCS02）转换器覆盖中等功率范围的功率谱。它们有一个用于控制单元的插槽，该插槽具有各种接口，用于连接到自动化环境、编码器系统、安全技术、额外的数字和模拟消息等。

1.5千瓦...11 kW功率范围

12个...70 A电流

200伏...500 V直流电源

2.5倍过载能力

紧凑设计，适用于单轴应用

产品特性

冷却类型

内部空气冷却

电流[A] 11.5

连续电流[A] 4.5

电源电压（1 AC）[V] 200-250

电源电压（3 AC）[V] 200-500

开关频率/输出频率（@4kHz）[Hz] 0-400

标称网络频率[Hz] 50-60

开关频率/输出频率（@8kHz）[Hz] 0-800

开关频率/输出频率（@12kHz）[Hz] 0-1200

开关频率/输出频率（@16kHz）[Hz] 0-1600

输出电压 3 x AC 0。。。主接线电压V

功率（无节流）[kW] 5.

功率（带主油门）[kW] 5.

连续功率（无节流）[kW] 2.1

连续功率（带电源节流）[kW] 2.1

保护等级 IP20

宽度[mm] 65

高度[mm] 251.5

深度[mm] 290

重量[kg] 3

力士乐REXROTH刹车电阻

R911305932 HLR01.1N-0470-N11R7-A-007-NNNN

产品特性

额定功率[kW] 0.47

连续功率[kW] 0.47

中间电路电压 直流700伏

连续制动功率（制动电阻）[kW] 0.47

制动功率（制动电阻））[kW] 56

保护等级 IP20

宽度[mm] 223

高度[mm] 300

深度[mm] 210

重量[kg] 6.01

力士乐REXROTH电源设备

R911297425 HMV01.1E-W0120-A-07-NNNN

产品特性

冷却类型 内部空气冷却

外部控制电压 24 (±5%)

供给 馈入

电源电压（3 AC）[V] 380-480

电源输入连续电流（3 AC）[A] 204

标称网络频率[Hz] 50-60

输出电压 435...710伏直流电

中间电路电压 直流700伏

中间容量[mF] 5.64

连续制动功率（制动电阻）[kW] 2.5

功率（无节流）[kW] 180

制动功率（制动电阻））[kW] 130

功率（带主油门）[kW] 180

连续功率（无节流）[kW] 72.

连续功率（带电源节流）[kW] 120

保护等级 IP20

重量[kg] 32

力士乐REXROTH电源设备

R911297460 HMV01.1R-W0018-A-07-NNNN

产品特性

冷却类型

内部空气冷却

外部控制电压 24 (±5%)

供给 反馈

电源电压（3 AC）[V] 380-480

电源输入连续电流（3 AC）[A] 26

标称网络频率[Hz] 50-60

输出电压 750V直流

中间电路电压 直流700伏

中间容量[mF] 0.705

制动功率（制动电阻））[kW] 36

连续制动功率（制动电阻）[kW] 0.4

功率（带主油门）[kW] 45

连续功率（无节流）[kW] 10.8

连续功率（带电源节流）[kW] 18

保护等级 IP20

重量[kg] 15

力士乐REXROTH控制装置

R911310462 HMS01.1N-W0110-A-07-NNNN

XMS2单轴逆变器提供直流电压，并产生具有可变振幅和频率的调节交流输出电压，用于操作电机。逆变器的电力供应分别从供应单元XVE1或XVR1的中间电路进行。转换器XCS2或XCD2。

可通过标准运行时为要求苛刻的应用程序提供额外的可选功能包，从而实现大多数驱动器任务。使用订单选项，可以通过ctrlX SAFETY将硬件扩展到SIL3，用于面向安全的应用程序。

产品特性

冷却类型 内部空气冷却

电流[A] 110

连续电流[A] 68.5

电源电压（3 AC）[V] 254-750

开关频率/输出频率（@4kHz）[Hz] 0-400

开关频率/输出频率（@8kHz）[Hz] 0-800

开关频率/输出频率（@12kHz）[Hz] 0-1200

开关频率/输出频率（@16kHz）[Hz] 0-1600

输出电压 0-500伏

额定发动机功率类型。[kW] 37

EMC领域 EN 61800-3

保护等级 IP20

宽度[mm] 125.

高度[mm] 440

深度[mm] 309

重量[kg] 10

力士乐REXROTH紧凑型放大器

R912007818 ACS01.1E-W0018-A-03-B-ET-EC-NN-NN-NN-NW

伺服控制器

力士乐REXROTH紧凑型放大器

R911338477 HCS01.1E-W0003-A-02-B-ET-EC-NN-L3-NN-FW+R911347141 FWA-INDRV*-MPB-20VRS-D5-1-NNN-NN

伺服控制器

IndraDrive Cs (HCS01) 单轴变频器，3.3 A

IndraDrive Cs（HCS01）紧凑型转换器覆盖功率谱的较低kW范围。它们将电源和控制单元结合在一个设备中，并提供基于以太网的通信、多编码器接口和集成安全技术。

0,15千瓦...14 kW功率范围

3,3 A...54 A电流

110伏...500 V直流电源

高过载能力

紧凑设计，适用于单轴应用

产品特性

冷却类型 内部空气冷却

电源控制单元 基本的

电流[A] 3.3

控制面板 对于标准控制面板，必须单独订购固件

连续电流[A] 1.4

电源电压（1 AC）[V] 110-230

电源电压（3 AC）[V] 110-230

标称网络频率[Hz] 50-60

开关频率/输出频率（@4kHz）[Hz] 0-400

开关频率/输出频率（@8kHz）[Hz] 0-800

开关频率/输出频率（@12kHz）[Hz] 0-1200

开关频率/输出频率（@16kHz）[Hz] 0-1600

接口编码器1 多编码器接口

输出电压 3 x AC 0...230伏

接口编码器2 未定义

预定义的通信协议 多以太网

功率（无节流）[kW] 0.45

连续功率（无节流）[kW] 0.15

安全功能 安全扭矩关闭（STO）

保护等级 IP20

宽度[mm] 50

高度[mm] 220

深度[mm] 215

重量[kg] 1.3

力士乐REXROTH伺服驱动器

R911339232 KCU02.2N-ET-ET*-025-NN-N-NN-NW

KCU02控制电子设备提供将IndraDrive Mi传动系连接到公共连接点的所有必要连接。只有当控制柜已经有可用的电源连接时，才需要KCU。HMV电源和HCS02转换器都可以用作电源连接。如果需要，还可以将几个控制电子模块KCU02连接到单个电源连接，以并行操作几个IndraDrive Mi动力传动系。

18.8 kW功率

持续电流25 A

71 Az大电流

540伏...750 V直流线路电压

防护等级IP 20

产品特性

重量[kg] 4.16

力士乐REXROTH紧凑型放大器

R911335952 HCS01.1E-W0028-A-03-B-ET-EC-EC-L3-NN-FW+R911347137 FWA-INDRV*-MPB-20VRS-D5-1-ALL-NN

伺服控制器

IndraDrive Cs (HCS01) 单轴变频器，28 A

IndraDrive Cs（HCS01）紧凑型转换器覆盖功率谱的较低kW范围。它们将电源和控制单元结合在一个设备中，并提供基于以太网的通信、多编码器接口和集成安全技术。

0,15千瓦。。。14 kW功率范围

3,3 A...54 Az大电流

110伏...500 V直流电源

高过载能力

紧凑设计，适用于单轴应用

产品特性

冷却类型 内部空气冷却

电源控制单元 基本的

电流[A] 28

控制面板 对于标准控制面板，必须单独订购固件

连续电流[A] 11.52

电源电压（3 AC）[V] 200-500

开关频率/输出频率（@4kHz）[Hz] 0-400

标称网络频率[Hz] 50-60

开关频率/输出频率（@8kHz）[Hz] 0-800

开关频率/输出频率（@12kHz）[Hz] 0-1200

开关频率/输出频率（@16kHz）[Hz] 0-1600

接口编码器1 多编码器接口

输出电压 3 x AC 0。。。500伏

接口编码器2 多编码器接口

预定义的通信协议 多以太网

功率（无节流）[kW] 6.2

功率（带主油门）[kW] 9.7

连续功率（无节流）[kW] 2.6

连续功率（带电源节流）[kW] 4

安全功能 安全扭矩关闭（STO）

保护等级 IP20

宽度[mm] 70

高度[mm] 220

深度[mm] 268

重量[kg] 2.05
