电磁阀座M-3SED6UK14/350CG24N9K4/P

价    格

最小起订货量

  • 2100.00元/个

    ≥1个

雷青
13524123009 13524123009
  • 发货地上海
  • 发货期限3天内发货
  • 供货总量100 个
本公司精品橱窗推荐
  • 身份验证|

  • 经营模式|贸易商
  • 注册资本|500万人民币
  • 企业类型|企业单位(贸易商)
  • 主营产品|液压元件,气动元件,电线电缆,仪器仪表,阀门,机械设备及配件。
  • 公司地区|上海
  • 公司荣誉|
本公司热销排行
本页信息为上海韦米机电设备有限公司为您提供的“电磁阀座M-3SED6UK14/350CG24N9K4/P”产品信息,如您想了解更多关于“电磁阀座M-3SED6UK14/350CG24N9K4/P”价格、型号、厂家,请联系厂家,或给厂家留言。
品牌力士乐REXROTH 有效期至长期有效 最后更新2025-10-14 16:36
名称电磁阀座 订货号R900208583 型号M-3SED6UK14/350CG24N9K4/P
浏览次数1

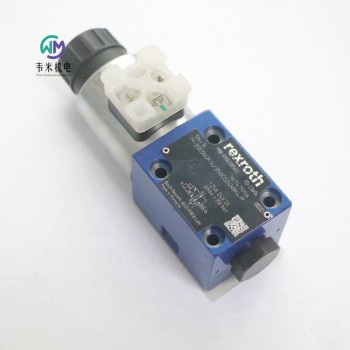

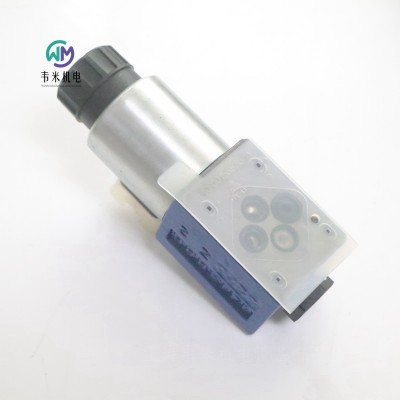

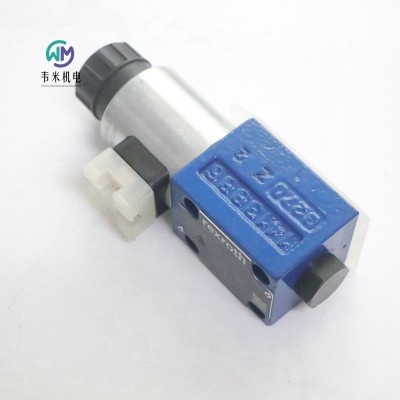

电磁阀座M-3SED6UK14/350CG24N9K4/P

力士乐电磁阀座M-3SED6UK14/350CG24N9K4/P,上海韦米机电设备有限公司主营产品,销售热线:13524123009;联系人:雷青;产品实拍图片,原厂原装,价格实惠;热诚欢迎新老客户咨询购买!



力士乐REXROTH电磁操作的二位二通、二位三通和二位四通方向座阀

M-.SED6

规格 6

组件系列 1X

大工作压力 350 bar

大流量 25 l/min

特点

电磁操作的直动式方向座阀

油口安装面符合 DIN 24340 形式 A(不带孔)

油口安装面符合 ISO 4401-03-02-0-05(带孔)

安全切换,也能够承受压力下的较长停机时间

带可拆卸线圈的湿式插脚直流线圈(若为交流电源则必须装有整流器)

电磁线圈可旋转 90°

更换线圈时,不必打开耐压密闭腔体

电气连接作为单个连接

带隐藏的手动应急控制,可选

位置感应开关(无触点)

产品说明

二位四通方向座阀

二位二通和二位三通方向座阀

M-.SED 型号的方向阀是电磁操作的直动式方向座阀。该阀控制流体的启动、停止和方向,主要由壳体、线圈、阀座和以及闭合元件组成。

手动应急操作允许在不给线圈通电的情况下切换阀。

基本原理 (二位三通方向座阀)

阀的初始位置(常开“UK”或常闭“CK”)由弹簧的布置情况决定。闭合元件后的腔体连接到油口 P,并且与油口 T 密封隔开。因此,阀门根据启动力(线圈和弹簧)进行压力补偿。

通过特殊的闭合元件,油口 P、A 和 T 可加载大工作压力 (350 bar),并且流体可流向两个方向(请参阅符号)!

在初始位置,闭合元件由弹簧压入阀座,在阀芯位置,它由线圈 压入阀座。因此,流体被堵塞。

通过二位二通方向座阀,回油口在内部关闭。

二位四通方向座阀

二位二通和二位三通方向座阀

通过二位三通方向座阀下方称为 Plus-1 板的叠加阀板,可实现二位四通方向座阀的功能。

Plus-1 板的功能

初始位置:

不操作主阀。弹簧将闭合元件保持在阀座 上。油口 P 被堵塞,油口 A 连接到油口 T。控制油路连接 A 和控制阀芯的较大区域,因而可卸载至油箱。通过 P 施加的压力会将滚珠推到阀座上。因此,P 连接到 B,并且 A 连接到 T。

过渡位置:

启动主阀后,闭合元件克服弹簧移动,并且被压入阀座。在此期间,将堵塞油口 T,而将 P、A 和 B 短暂连接在一起。

切换位置:

P 连接到 A。由于泵压力经由 A 作用在控制阀芯的较大区域上,滚珠被压入阀座。因此,B 连接到 T,P 连接到 A。Plus-1 板中的滚珠具有“阀芯正遮盖”。

注意!

当使用差动液压缸时,为避免过压,必须将液压缸的环形区域连在 A 处。

节流插件

根据主要工作条件,如果在切换过程中可能出现流量超过阀的性能限制的情况,就需要使用节流插件。

示例:

蓄能器工作,

作为先导控制阀与内部先导控制液压油分流结合使用。

二位二通和二位三通方向座阀

节流插件插入到座阀的油口 P 中。

二位四通方向座阀

节流插件插入到 Plus-1 板的油口 P 中

单向阀插件

单向阀插件允许流体从 P 自由流向 A,并能够无泄漏阻止从 A 到 P 的流动。

二位二通和二位三通方向座阀

单向阀插件插入到座阀的油口 P 中。

二位四通方向座阀

单向阀插件插入到 Plus-1 板的油口 P 中。

德国力士乐REXROTH电磁阀座订货号和型号:

R900224526 M-3SED6CK13/350CG24N9K4/V

R900052392 M-3SED6CK1X/350CG24N9K4

R900223863 M-3SED6CK14/350CG205N9K4

R900206118 M-3SED6CK14/350CG220N9K4

R900052621 M-3SED6UK14/350CG24N9K4

R900052621 M-3SED6UK13/350CG24N9K4

R900208583 M-3SED6UK1X/350CG24N9K4/P

R900208583 M-3SED6UK14/350CG24N9K4/P

R900223893 M-3SED6UK14/350CG110N9K4/V

R901236806 M-3SED6UK13/350CG220N9K4/V

R900224592 M-3SED6UK13/350CG220N9K4


力士乐REXROTH液压提升换向阀M-3SED6CK1X/350CG220N9K4

R900206118 M-3SED6CK14/350CG220N9K4

公称尺寸 6, 符号 CK, 通过电磁致动, 220 VDC

液压  阀门  方向阀  换向阀  液压提升换向阀 电磁阀座

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

座阀

直动式

即使在压力下使用寿命较长的情况下仍能安全切换

连接图 ISO 4401-03-02-0-05

产品系列 M-.SED6

工作压力. [bar] 350.0

体积流量 [l/min] 25.0

活塞符号 符号 CK

连接类型 底板安装

标称尺寸 6

驱动类型 通过电磁致动

连接数 3

开关位置数 2

电源电压 220 VDC

电插头 3 芯设备插头 (2 + PE)

电气连接说明 3 芯连接器 (2 + PE),符合 EN 175301-803 标准

符合性说明 CE - 低电压指令 2014/35/EU

UKCA - 低电压指令 SI2016/1091

液压油 HL、HLP、HLPD、HVLP、HVLPD

密封件 NBR

重量 [kg] 1.38


力士乐REXROTH密封套件

液压  阀门  电磁阀座 阀门备件  密封套件

R961000679 SED6.1X/M-2/3*

重量 [kg] 0.09


力士乐REXROTH电磁阀座R900223863

液压提升换向阀 M-3SED6CK1X/350CG205N9K4

R900223863 M-3SED6CK14/350CG205N9K4

公称尺寸 6, , 符号 CK, , 通过电磁致动

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

阀座

直接驱动

在压力下具有更长的停滞期,也能安全切换

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 MSED6

工作压力[bar] 350

流量[l/min] 25

滑阀符号 符号CK

连接类型 底板安装

大小 6.

驱动类型 电磁阀驱动

端口数 3.

切换位置数量 2.

电源电压 205伏直流电

电子连接器 3极连接器(2+PE)

电气连接说明 符合EN 175301-803的3极连接器(2+PE)

符合性说明 CE–低压指令2014/35/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD

密封 NBR

重量[kg] 1.38


力士乐REXROTH电磁阀座R900208583

液压提升换向阀 M-3SED6UK1X/350CG24N9K4/P

R900208583 M-3SED6UK14/350CG24N9K4/P

公称尺寸 6, , 符号 UK, , 通过电磁驱动

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

阀座

直接驱动

在压力下具有更长的停滞期,也能安全切换

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 MSED6

工作压力[bar] 350

流量[l/min] 25

滑阀符号 符号UK

连接类型 底板安装

大小 6.

驱动类型 电磁阀驱动

端口数 3.

切换位置数量 2.

电源电压 24伏直流电

电子连接器 3极连接器(2+PE)

电气连接说明 符合EN 175301-803的3极连接器(2+PE)

液压油 HL、HLP、HLPD、HVLP、HVLPD

密封 NBR

重量[kg] 1.42


博世力士乐的换向阀可切换流动方向,从而切换液压驱动器的运动或旋转方向。通过相应的转换符号来释放或阻塞所需线路。

力士乐REXROTH液压提升换向阀M-3SED6CK1X/350CG24N9K4

R900052392 M-3SED6CK14/350CG24N9K4

公称尺寸 6,符号 CK,电磁操作,24 V DC

高性能范围内的工业液压阀,根据液压符号可靠切换油流方向,

座阀

直动式

带隐藏式手动操作

连接图 ISO 4401-03-02-0-05

大压力 [bar] 350

大体积流量 [l/min] 25

油路机能符号 符号 CK

连接类型 板式结构

标称尺寸 6

驱动类型 带电磁操作

连接数 3

开关位置数 2

电源电压 24 VDC

电插头 3 针设备插头 (2 + PE)

电气连接说明 3 针设备连接器 (2 + PE),符合 EN 175301-803

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 1.43


博世力士乐的换向阀可切换流动方向,从而切换液压驱动器的运动或旋转方向。通过相应的转换符号来释放或阻塞所需线路。

力士乐REXROTH液压提升换向阀 M-3SED6UK1X/350CG24N9K4

R900052621 M-3SED6UK14/350CG24N9K4

公称尺寸 6,符号 UK,电磁操作,24 V DC

高性能范围内的工业液压阀,根据液压符号可靠切换油流方向,

座阀

直动式

带隐藏式手动操作

连接图 ISO 4401-03-02-0-05

大压力 [bar] 350

大体积流量 [l/min] 25

油路符号 符号 UK

连接类型 板式结构

标称尺寸 6

驱动类型 带电磁操作

连接数 3

开关位置数 2

电源电压 24 VDC

电插头 3 针设备插头 (2 + PE)

电气连接说明 3 针设备连接器 (2 + PE),符合 EN 175301-803

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 1.42

力士乐电磁阀座M-3SED6UK14/350CG24N9K4/P
