全天候呼吸阀 不锈钢法兰式全天候呼吸阀 上海
全天候呼吸阀
上海意威阀门专业生产全天候呼吸阀,法兰全天候呼吸阀,不锈钢全天候呼吸阀

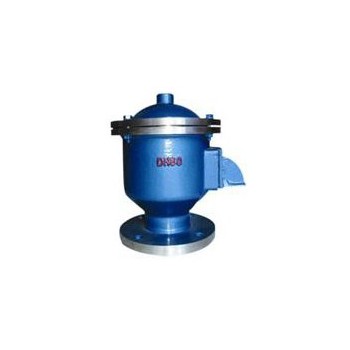

GFQ-11全天候呼吸阀
性能及特点
新型全天候呼吸阀壳体选用铸铁、铸钢和铝合金，耐腐蚀性好；
阀盘采用四氟材料，耐低温，防冻性能好；
结构简单，易检修，安全方便；
新型全天候呼吸阀性能完全符合石油工业部标准 SY7511-87 规定。
适用范围
新型全天候呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。
可与新型波纹阻火器配套使用。
使用说明
呼吸阀安装在储罐顶部，是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼（称正压）。如罐内液体往外输出时罐内必须从外空气吸进罐内（称负压）。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。
维护与保养
为了呼吸阀使用安全，在使用前先检查导杆和阀盘是否灵活。
此阀要定期（ 6 个月内）检查通气口正、负阀盘是否灵活，阀盘接触面有无损坏，如有损坏应立即检修。 检修完毕后，一切正常可重新使用。
新型全天候呼吸阀壳体选用铸铁、铸钢和铝合金，耐腐蚀性好；
阀盘采用四氟材料，耐低温，防冻性能好；
结构简单，易检修，安全方便；
新型全天候呼吸阀性能完全符合石油工业部标准 SY7511-87 规定。
适用范围
新型全天候呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。
可与新型波纹阻火器配套使用。
使用说明
呼吸阀安装在储罐顶部，是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼（称正压）。如罐内液体往外输出时罐内必须从外空气吸进罐内（称负压）。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。
维护与保养
为了呼吸阀使用安全，在使用前先检查导杆和阀盘是否灵活。
此阀要定期（ 6 个月内）检查通气口正、负阀盘是否灵活，阀盘接触面有无损坏，如有损坏应立即检修。 检修完毕后，一切正常可重新使用。
主要技术参数
| A级正压 | 355Pa (36毫米水柱) |
| 负压 | 295Pa (30毫米水柱) |
| B级正压 | 980Pa (100毫米水柱) |
| 负压 | 295Pa (30毫米水柱) |
| C级正压 | 1765Pa (180毫米水柱) |
| 负压 | 295Pa (30毫米水柱) |
零部件材料
| 阀体材料 | 碳钢WCB、不锈钢304、316、铝合金 |
| 正压阀盘材料 | 不锈钢304、316、铝合金 |
| 负压阀盘材料 | 不锈钢304、316、四氟PTFE |
| 环境温度 ℃ | -30~60 |
国标法兰连接外形尺寸： GB、JB
|
规格
|
安装尺寸（毫米）
|
||||
|
D1
|
D
|
D3
|
H
|
M-h
|
|
| DN25 | 70 | 100 | 115 | 180 | 4×10 |
|
DN50
|
110
|
140
|
160
|
255
|
4×12
|
|
DN80
|
150
|
185
|
213
|
260
|
4×16
|
|
DN100
|
170
|
205
|
265
|
290
|
4×16
|
|
DN150
|
225
|
260
|
305
|
330
|
8×16
|
|
DN200
|
280
|
315
|
355
|
350
|
8×16
|
|
DN250
|
335
|
370
|
420
|
400
|
12×16
|
美标法兰连接外形尺寸：ANSI、API、ASME 可供JIS标准
|
规格
|
安装尺寸（mm）
|
||||
|
D1
|
D
|
D3
|
H
|
M-h
|
|
| 1" | 79.5 | 108 | 115 | 180 | 4×15 |
|
2"
|
120.5
|
152
|
160
|
255
|
4×19
|
|
3"
|
152.5
|
190
|
213
|
260
|
4×19
|
|
4"
|
190.5
|
229
|
265
|
290
|
8×19
|
|
6"
|
241.5
|
254
|
305
|
330
|
8×22
|
|
8"
|
298.5
|
343
|
355
|
350
|
8×22
|
|
10"
|
362
|
406
|
420
|
400
|
12×25
|
