力士乐溢流阀ZDB6DA2-20/350V

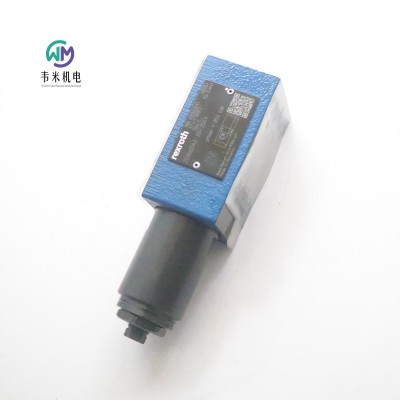

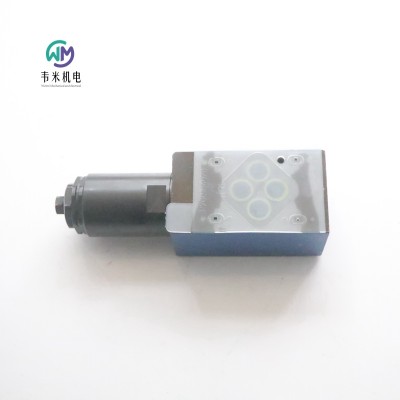

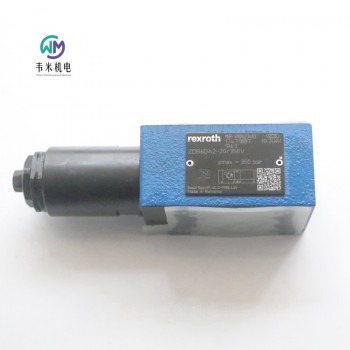

力士乐溢流阀ZDB6DA2-20/350V，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH溢流阀ZDB6DA2-2X/350V

R901423483 ZDB6DA2-20/350V

公称尺寸 6，符号 A - T，带手动操作

液压  阀门  压力阀  机械溢流阀  溢流阀

高性能范围内的工业液压阀。可靠限压至设定值

切换阀

限压阀

带六角的主轴

连接图 ISO 4401-03-02-0-05

产品系列 Z.DB6D

工作压力. [bar] 350.0

体积流量 [l/min] 60.0

活塞符号 A → T

连接类型 叠加阀板

标称尺寸 6

驱动类型 通过手动致动

连接数 4

开关位置数 2

电气连接说明 3 芯连接器 (2 + PE)，符合 EN 175301-803 标准

液压油 HETG、HFDU、HL、HLP、HEES、HEPG

密封件 FKM

重量 [kg] 1.26

R961011124

密封套件 Z(2)DB 6 D.-2X/.V

力士乐REXROTH减压阀

直动式

ZDBD型和Z2DBD型

—尺寸 6

—组件系列2X

—工作压力 350 巴

—流量 60 升/分钟

特性

—夹层板阀

—符合ISO 4401-03-02-0-05的标准

—4种压力等级，可选

—3种调节类型，可选：

– 带六角形的主轴

– 旋钮

– 带刻度的可锁定旋钮

—5个可选行动方向

—防腐蚀设计

功能，部分

ZDB6D和Z2DB6D型压力阀是夹层板设计的直接操作式泄压阀。

这些阀门主要由带阀座的壳体和控制滑阀组成。系统压力通过调节类型来设定。

阀门在静止位置时处于关闭状态，可保护液压系统及其部件免受过大压力的影响。

这些阀门反应迅速、静音且几乎无泄漏。得益于其阀座设计，它们能够抵抗油污。控制阀芯的内置阻尼确保了极高的稳定性，并且随着流量的增加，压力上升幅度很小。

在交付状态下，阀门被设置为z小可能压力。通道P施加的系统压力作用于控制滑阀。如果系统压力增加到设定值以上，控制滑阀打开，液压油从通道P流入通道T。这可将系统压力限制在设定值。

对于“MP”、“MA”和“MB”版本，可使用测量端口处的压力测压元件记录和监测设定系统压力。

产品参数

重量

—类型 ZDBD

– 版本“1”和“2”的重量为1.3公斤

– 版本“3”重量1.4公斤

—Z2DBD型

– 版本“1”和“2”的重量为2.3公斤

– 版本“3” 重量 2.4 千克

安装位置 任意

环境温度范围 °C –15 … +80

根据EN ISO 13849标准，MTTFd值为75年（更多详情请参阅数据表08012）

液压的

工作压力（或操作压力）

—版本“P”、“A”、“B”、“C”

– 端口A、B，P  350bar

– T型端口  200bar（版本“1”和“2”）；100bar（版本“3”）

—版本“D”

– A端口和B端口  200bar（版本“1”和“2”）；100bar（版本“3”）

– P口和T口  350bar

回流压力 理想情况下，减压至储罐

设定压力

—版本“50”  50bar

—版本“100”  100bar

—版本“200”  200bar

—版本“350”  350bar

压力等级棒 50 100 200 350

每转压差  bar 7 14 27 46

流量（升/分钟） 60

液压油温度范围  –15 … +80°C

粘度范围  10 ... 500mm²/s（优选50 ... 120mm²/s）

液压油的允许污染度根据ISO 4406 (c)的清洁度等级 20/18/15

德国力士乐REXROTH溢流阀订货号和型号：

R901423483 ZDB6DA2-20/350V

R901422002 ZDB6DP2-2X/350MPV

R901476582 ZDB6DP3-2X/200MPV

R901423475 ZDB6DP3-2X/350MPV

力士乐溢流阀ZDB6DA2-20/350V
