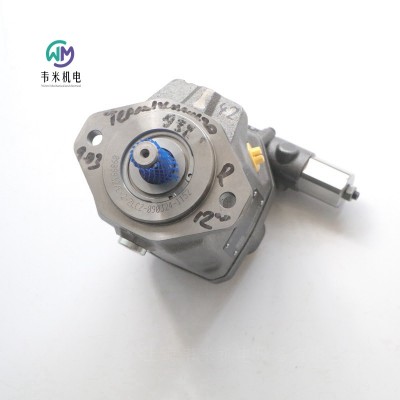

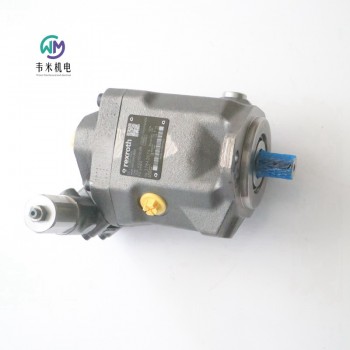

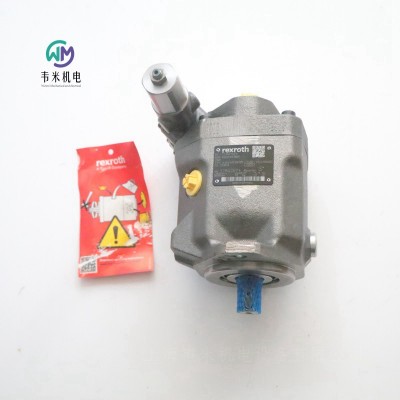

力士乐柱塞泵A10VSO10DR/52R-VPA14N00

力士乐柱塞泵A10VSO10DR/52R-VPA14N00，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH轴向柱塞变量泵

A10VSO系列31

——用于液压开式回路的斜盘结构轴向柱塞变量泵

——流量正比于驱动转速和排量,并能通过调节斜盘倾角实现无级变量

——ISO标准的安装法兰一法兰连接符合SAE米制一有两个壳体泄油孔一优良的吸入性能

——允许连续运行压力可达280 bar一低噪声

——长寿命

——驱动轴能承受轴向及径向负载一高的功率╱重量比

——广范围的多种控制形式一控制响应时间短

——采用通轴结构工可用于多回路系统

油液，机械排量限制器，高速型

欲广泛的了解液压油的选用以及应用情况，请查阅我们的样本活页RC 90220(矿物油)·RE90221(环保液压油液）或RC 90223 (阻燃液压油液HF) 。采用HF油液或环保液压油液时，必须考虑到此油液可能使泵的工作参数有所降低，如必须使用，请和我们的技术部门联系（请在订货单上写明要用液压油的型号)。

工作粘度范围

为了得到佳的效率和寿命，我们推荐把油液的工作粘度（在工作温度下）选在下列范围内:

Vopt=佳工作粘度16...36 mm2/s

与油箱温度(开式油路)相关。

粘度范围的限制粘度的极限值为∶

Vmin = 10 mm2ls ,

短时,在90℃的高允许泄漏油温度下

Vmax =1000 mm2/s短时

冷起动

温度范围

tmin= -25℃

tmax = 90°c

选用工作油液时的注意事项

为了选用正确的液压油,必须知道油箱中油液工作温度(开式回路）和环境的温度的关系。

必须选择液压油液，以保证在工作温度范围内油液的工作粘度处于佳范围(Vox)(见选择图的阴影部分)·建议在每种场合均选用尽可能高的粘度等级。示例﹔在X°C的环境温度下，工作油液温度为60°C。在佳工作粘度范围(Vopt 3阴影部分）内对应有VG46或VG 68。应选VG 68。

注意∶泄漏油(壳体泄油）温度受泵的压力和转速的影响并总是高于油箱油温О然而，系统任何地方的高温度不得超过90°℃。

如果由于极端的工作条件或过高的环境温度而不能满足上述条件,请向我们咨询。

油液的过滤滤油越精细工作液体的清洁度越好，则轴向柱塞泵的寿命越长。

为了保证轴向柱塞元件的正常功能,需要油液的清洁度至少为

NAS1638，9级

ISO/DIS 4406的18/15

如果不能达到上述油液的品质﹖请向我们咨询。

高速类型

规格140可作为高速类型来选用。此类泵在不改变外形尺寸的情况下，在大排量工况允许更高的转速(更多的输出流量)。

机械排量限制器

机械排量限制器仅能用于不通输的NO0系列泵,通辅泵则不能用。

例外∶带FE1-,FE1D-和DFE1控制的泵不能用大排量螺钉。

Vg max:用于规格28到140

设定范围从Vg max到50%Vg max，无级变数

Vg min :用于规格100和140

设定范围从Vg min到50% Vg max，无级变数

技术数据用矿物油工作有效：

工作压力范围一进油侧

S口(进口）的压力

Pabs min  0.8 bar

Pabs max  30 bar

工作压力范围一出口侧

在B口的压力

额定压力Pn  280 bar

峰值压力Pmax  350 bar

(压力资料符合DIN 24312)

间歇工作在负载时间为10%时,压力可达315 bar。溢流阀块能限制泵的输出压力大值，此溢流阀块直接装在连接法兰上，请根据样本另行订货。

壳体泄油压力

泄漏油(L·L,口)大允许压力∶

高可比S口的进口压力高0.5 bar 但不得高于2 bar压力。

安装注意事项

安装位置任选。在试运行时,泵体必须灌满油液并在工作时保持充满。

为了减少噪声,所有的连接管道（进油管﹑压力油管和壳体泄油管）需用柔性元件和油箱隔离。

必须避免在壳体泄油管道上装单向阀。个别情况必须和我们商量,而后才能实施。

1.垂直安装(轴端向上)

2.安装在油箱内

安装前先灌满泵体并使其处于水平状态。

3.安装在油箱外面

在安装前泵水平卧置并灌满油液。

DG2位调节，直接控制

借助连接到X口的外部切换压力,泵被设定到大斜盘倾角。此压力直接作用到变量活塞上,需要至少30 bar的小压力。只能在Vgmax和Vgmin之间切换泵的排量。

切换压力Pst 以1:4的比率取决于泵的输出压力。

DR压力控制

压力控制用于，在控制范围内使液压系统中的压力维持恒压。因而泵提供的只是系统所需要的油量，其压力可由控制阀进行无级调节。

DRG压力控制器，远程控制

DR的功能和装置

溢流阀可接在X口用作远程控制；溢流阀不在DRG控制的供货范围内。

控制阀的标准压差为20 bar 。需先导控制流量为1.5 L/min。

推荐采用下列分离安装的溢流阀:

DBDH 6（液压)或者DBETR-so 381在P处带0.8小孔(电气)。

管道长不得超过2m 。

DFR/DFR1压力╱流量控制

除了压力控制功能外，借助于负载（例如一个小孔)压差，可改变泵的流量。泵仅提供执行机构的实际流量。

对DFR1，X口和油箱间无连接。

DFLR压力╱流量╱功率控制

为了在各种工作压力下达到恒驱动转矩,轴向柱塞泵的斜盘倾角,因而它的输出流量要进行变化,使其流量和压力的乘积维持常数。

在恒功率曲线之下可进行流量控制。

FHD带压力截流及与先导压力成比例的流量控制

泵的斜盘倾角因而其排量,取决于它的X口的先导控制压力pst x 。

应提供一个恒定压力Py = 35 bar 到Y口。此压力控制是可无级调节的。(请在订货文件中写明所需的设定值)。

通轴

A10VSO型泵根据型号代码提供通轴驱动。通轴驱动的形式用代码数表示(KB2-K57)。如果制造厂未配上另外的泵,则单一型号即可。

此时出厂包装包括∶

轴套﹑固定螺钉﹑密封件,如需还可供接头法兰。

组合泵

几个泵的组合可以形成各自独立的回路∶

如果组合泵包括2A10VSO并需组装供货，则两个订货型号要用“+”连接起来。

订货示例∶

A10VSO71DR/31L-PPA12KB3+A10VSO28DR/31L-PSA12N00

德国力士乐REXROTH柱塞泵订货号和型号：

R902406178 A10VSO10DR/52R-PPA14N00

R902453681 A10VSO10DR/52R-VPA14N00

R910945178 AA10VSO18DFR1/31R-PPA12N00

R910936569 AA10VSO18DRG/31R-PPA12N00

R910903160 A10VSO28DFR/31R-PPA12N00

R910903160 AA10VSO28DFR/31R-PPA12N00

R910910590 A10VSO28DFR1/31R-PPA12N00

R910916805 AA10VSO28DFR1/31R-VPA12N00

R910904363 AA10VSO28DFR/31R-PPA12K01

R910907402 A10VO28DFR/31R-PSC62N00

R910907369 AA10VSO28DR/31R-VPA12N00

R910907919 A10VSO28DR/31R-PPA12K01

R910907403 AA10VSO45DR/31R-PPA12N00

R910916629 AA10VSO45DR/31R-VPA12N00

R910963212 AEA10VSO45DRG/31R-VPA12N00

R910992519 AA10VSO71DFR1/31R-VPA12N00

R902473184 AA10VSO71DFR1/31R-VPA42N00

R902487048 A10VSO71DRG/31R-VPA42K07

R910934823 A10VSO100DFLR/31R-PPA12N00

R902460925 AA10VSO100DFLR/31R-VPA12N00

R910921546 A10VSO140DFR1/31R-PPB12N00

R910922983 AA10VSO140DR/31R-PPB12N00

R910946057 AA10VSO140DR/31R-VPB12N00

R910920847 A10VSO100DFR1/31R-VPA12N00

R902428405 A10VSO45DFR1/31R-PPA12N00-S1648

R902482660 AA10VSO71DR/31R-VPA42N00

R910922744 AA10VSO100DFR1/31R-PPA12N00

R902544825 A10VSO100DR/31R-PPA12N00

R910990410 AA10VSO10DFR/52R-PPA14N00

力士乐REXROTH轴向柱塞泵AA10VSO140DR/31R-VPB12N00

R910946057 AA10VSO140DR/31R-VPB12N00

A10VSO，调节单元，开式回路，中等压力，公称尺寸：140 cm³，压力控制器，不带通轴驱动

液压  泵  轴向柱塞泵  轴向柱塞变量泵  轴向柱塞泵 柱塞泵

A10VSO 是一款变量泵，带有采用斜盘式设计的轴向柱塞回转体，用于开式回路中的流体静力驱动。流量与传动速度和排量成正比。可通过控制斜盘实现流量的无级更改。

低工作噪音

使用寿命长

控制响应时间较短

出色的吸油特性

2 个泄油口

版本_1 标准

版本_2 标准

产品系列 A10VSO

驱动类型 变量泵，开式回路

标称尺寸（排量） [cm³] 140

控制装置 压力调节器

系列 系列 3，索引号 1

旋转方向 右侧（朝轴端方向看）

密封材料 FKM（标准）

轴端 ISO 轴键

安装法兰 ISO 3019-2（公制），4 个孔

工作油口 B 侧面公制法兰，S 侧面公制法兰

通轴驱动 不带通轴驱动

转速 [rpm] 1500.0

工作压力 [bar] 280.0

排量 [cm³] 140.0

排量设置 Variabel

z排量 [cm³] 0.0

排量设置 Variabel

体积流量 [l/min] 210.0

流量 [l/min] 0.0

内部泄油管路 否

重量 [kg] 65.4

力士乐REXROTH轴向柱塞泵AA10VSO28DFLR/31R-VPA12N00

R902460921 AA10VSO28DFLR/31R-VPA12N00

A10VSO，调节单元，开式回路，中等压力，公称尺寸：28 cm³，功率受控的压力流量控制器，不带通轴驱动

液压  泵  轴向柱塞泵  轴向柱塞变量泵  柱塞泵

A10VSO 是一款变量泵，带有采用斜盘式设计的轴向柱塞回转体，用于开式回路中的流体静力驱动。流量与传动速度和排量成正比。可通过控制斜盘实现流量的无级更改。

低工作噪音

使用寿命长

控制响应时间较短

出色的吸油特性

2 个泄油口

产品系列 A10VSO

驱动类型 变量泵，开式回路

标称尺寸（排量） [cm³] 28

控制装置 功率控制器，DRS

系列 系列 3，索引号 1

旋转方向 右侧（朝轴端方向看）

密封材料 FKM（标准）

轴端 ISO 轴键

安装法兰 ISO 3019-2（公制），2 个孔

工作油口 B 侧面公制法兰，S 侧面公制法兰

通轴驱动 不带通轴驱动

转速 [rpm] 1450.0

工作压力 [bar] 250.0

排量 [cm³] 28.0

排量设置 Variabel

排量 [cm³] 0.0

排量设置 Fix

体积流量 [l/min] 40.6

流量 [l/min] 0.0

内部泄油管路 否

压差 FR [bar] 14.0

驱动功率 [kW] 7.5

驱动扭矩 [Nm] 49.0

重量 [kg] 18.5

力士乐REXROTH轴向柱塞泵 A A10VSO 45 DFR1/31R-VPA12N00

R910967365 AA10VSO45DFR1/31R-VPA12N00

A10VSO，调节单元，开式回路，中等压力，公称尺寸：45 cm³，压力流量控制器，不带通轴驱动

液压  泵  轴向柱塞泵  轴向柱塞变量泵

A10VSO 是一款变量泵，带有采用斜盘式设计的轴向柱塞回转体，用于开式回路中的流体静力驱动。流量与传动速度和排量成正比。可通过控制斜盘实现流量的无级更改。

低工作噪音

使用寿命长

控制响应时间较短

出色的吸油特性

2 个泄油口

产品系列 A10VSO

驱动类型 变量泵，开式回路

标称尺寸（排量） [cm³] 45

控制装置 DR F 控制器 X-T 已堵上 32/53

系列 系列 3，索引号 1

旋转方向 右侧（朝轴端方向看）

密封材料 FKM（标准）

轴端 ISO 轴键

安装法兰 ISO 3019-2（公制），2 个孔

工作油口 B 侧面公制法兰，S 侧面公制法兰

通轴驱动 不带通轴驱动

电磁铁插头 不带

转速 [rpm] 1500

工作压力 [bar] 280

排量 [cm³] 45

排量设置 Variabel

排量 [cm³] 0

排量设置 Fix

体积流量 [l/min] 67

流量 [l/min] 0

内部泄油管路 否

压差 FR [bar] 14

验收机构（外部） 否

检验证书 不带

检验证书的语言代码 不带

涂色/底漆 不带

涂色/面漆 不带

重量 [kg] 23.5

力士乐REXROTH轴向柱塞泵AA10VSO71DR/31R-VPA42N00

R902482660 A10VSO71DR/31R-VPA42N00

A10VSO，调节单元，开式回路，中等压力，公称尺寸：71 cm³，压力控制器，不带通轴驱动

液压  泵  轴向柱塞泵  轴向柱塞变量泵

A10VSO 是一款变量泵，带有采用斜盘式设计的轴向柱塞回转体，用于开式回路中的流体静力驱动。流量与传动速度和排量成正比。可通过控制斜盘实现流量的无级更改。

低工作噪音

使用寿命长

控制响应时间较短

出色的吸油特性

2 个泄油口

产品系列 A10VSO

驱动类型 变量泵，开式回路

标称尺寸（排量） [cm³] 71

控制装置 压力调节器

系列 系列 3，索引号 1

旋转方向 右侧（朝轴端方向看）

密封材料 FKM（标准）

轴端 ISO 轴键

安装法兰 ISO 3019-2（公制），2 个孔

工作油口 B 侧面公制法兰，S 侧面公制法兰

通轴驱动 不带通轴驱动

电磁铁插头 不带

转速 [rpm] 1500

工作压力 [bar] 280

排量 [cm³] 71

排量设置 Variabel

排量 [cm³] 0

排量设置 Fix

体积流量 [l/min] 106.5

流量 [l/min] 0

内部泄油管路 否

验收机构（外部） 否

检验证书 不带

检验证书的语言代码 不带

涂色/底漆 不带

涂色/面漆 不带

重量 [kg] 35.2

力士乐REXROTH轴向柱塞泵A10VSO 28 DR/31R-VPA12N00

R910907369 AA10VSO28DR/31R-VPA12N00

A10VSO，调节装置，开路，中压，标称尺寸：28 cm³，压力调节器，无直通

A10VSO是一款带轴向活塞发动机的可变排量泵，采用螺旋盘设计，用于开路静液压驱动。体积流量与驱动速度和排量成正比。通过调节倾斜的圆盘，可以连续地改变体积流量。

低工作噪音

良好的抽吸性能

2泄漏连接器

使用寿命长

交付周期短

产品系列 A10VSO

产品（轴向活塞装置） A10VS

操作类型 可调节泵，关闭循环

公称尺寸（排量）[cm³] 28

控制和调节装置 压力调节器

旋转方向 右侧

密封材料 FKM（标准）

轴端 ISO

安装法兰 ISO 3019-2（公制），2孔

工作连接 带仪表的B法兰，带仪表的S法兰

磁铁插头 没有

速度[rpm] 1500

工作压力[bar] 280

排量[cm³] 28

调整排量 变量

排量[cm³] 0

调整排量 修理

体积流量[l/min] 42

体积流量[l/Min] 0

油漆/底漆 没有

油漆/面漆 没有

重量[kg] 18

力士乐REXROTH轴向柱塞泵A10VSO 28 DFR1/31R-VPA12N00

R910916805 AA10VSO28DFR1/31R-VPA12N00

A10VSO，调节装置，开路，中压，标称尺寸：28 cm³，压力流量调节器，无直通

A10VSO是一款带轴向活塞发动机的可变排量泵，采用螺旋盘设计，用于开路静液压驱动。体积流量与驱动速度和排量成正比。通过调节倾斜的圆盘，可以连续地改变体积流量。

低工作噪音

良好的抽吸性能

2泄漏连接器

使用寿命长

交付周期短

产品特性

产品（轴向活塞装置） A10VS

产品系列 A10VSO

操作类型 可调节泵

公称尺寸（排量）[cm³] 28

控制和调节装置 DR F控制器

旋转方向 右侧

密封材料 FKM（标准）

轴端 ISO

安装法兰 ISO 3019-2（公制），2孔

工作连接 带仪表的B法兰，带仪表的S法兰

磁铁插头 没有

速度[rpm] 1500

工作压力[bar] 280

排量[cm³] 28

调整排量 变量

排量[cm³] 0

体积流量[l/min] 42

体积流量[l/Min] 0

压差FR【bar】 14

重量kg  17.781

力士乐REXROTH轴向柱塞泵 A A10VSO 71 DFR1/31R-VPA42N00

R902473184 AA10VSO71DFR1/31R-VPA42N00

A10VSO，调节单元，开式回路，中等压力，公称尺寸：71 cm³，压力流量控制器，不带通轴驱动

A10VSO 是一款变量泵，带有采用斜盘式设计的轴向柱塞回转体，用于开式回路中的流体静力驱动。流量与传动速度和排量成正比。可通过调节旋转斜盘角度无级更改流量。

出色的吸油特性

低工作噪音

2 个泄油口

使用寿命长

控制响应时间较短

产品（轴向柱塞单元） A10VS

操作类型 变量泵，开式回路

尺寸（排量） [cm³] 71

控制装置 DR F 控制器 X-T 已堵上 32/53

系列 系列 3，索引号 1

旋转方向 右侧（朝轴端方向看）

密封材料 FKM（标准）

轴端 ISO 轴键

安装法兰 ISO 3019-2（公制），2 个孔

工作油口 B 侧面公制法兰，S 侧面公制法兰

通轴驱动 不带通轴驱动

用于电磁铁的插头 不带

旋转速度 [rpm] 1500

工作压力 [bar] 280

大排量 [cm³] 71.0

大排量设置 Variabel

小排量 [cm³] 0.0

小排量设置 Fix

大流量 [l/min] 106.0

小流量 [l/min] 0.0

内部泄油管路 否

压差 FR [bar] 14.0

验收机构（外部） 否

试验证明 不带

检验证书的语言代码 不带

涂色/底漆 不带

涂色/面漆 不带

重量 [kg] 35.2

力士乐REXROTH轴向柱塞泵 A A10VSO 45 DR /31R-VPA12N00

R910916629 AA10VSO45DR/31R-VPA12N00

A10VSO，调节单元，开式回路，中等压力，公称尺寸：45 cm³，压力控制器，不带通轴驱动

A10VSO 是一款变量泵，带有采用斜盘式设计的轴向柱塞回转体，用于开式回路中的流体静力驱动。流量与传动速度和排量成正比。可通过调节旋转斜盘角度无级更改流量。

出色的吸油特性

低工作噪音

2 个泄油口

使用寿命长

控制响应时间较短

产品（轴向柱塞单元） A10VS

操作类型 变量泵，开式回路

尺寸（排量） [cm³] 45

控制装置 压力调节器

系列 系列 3，索引号 1

旋转方向 右侧（朝轴端方向看）

密封材料 FKM（标准）

轴端 ISO 轴键

安装法兰 ISO 3019-2（公制），2 个孔

工作油口 B 侧面公制法兰，S 侧面公制法兰

通轴驱动 不带通轴驱动

用于电磁铁的插头 不带

旋转速度 [rpm] 1500

工作压力 [bar] 280

大排量 [cm³] 45.0

大排量设置 Variabel

小排量 [cm³] 0.0

小排量设置 Fix

大流量 [l/min] 67.0

小流量 [l/min] 0.0

内部泄油管路 否

验收机构（外部） 否

试验证明 不带

检验证书的语言代码 不带

涂色/底漆 不带

涂色/面漆 不带

重量 [kg] 24.292

力士乐REXROTH轴向柱塞泵 A A10VSO 28 DR /31R-VPA12N00

R910907369 AA10VSO28DR/31R-VPA12N00

A10VSO，调节单元，开式回路，中等压力，公称尺寸：28 cm³，压力控制器，不带通轴驱动

A10VSO 是一款变量泵，带有采用斜盘式设计的轴向柱塞回转体，用于开式回路中的流体静力驱动。流量与传动速度和排量成正比。可通过调节旋转斜盘角度无级更改流量。

出色的吸油特性

低工作噪音

2 个泄油口

使用寿命长

控制响应时间较短

产品（轴向柱塞单元） A10VS

操作类型 变量泵，开式回路

尺寸（排量） [cm³] 28

控制装置 压力调节器

系列 系列 3，索引号 1

旋转方向 右侧（朝轴端方向看）

密封材料 FKM（标准）

轴端 ISO 轴键

安装法兰 ISO 3019-2（公制），2 个孔

工作油口 B 侧面公制法兰，S 侧面公制法兰

通轴驱动 不带通轴驱动

用于电磁铁的插头 不带

旋转速度 [rpm] 1500

工作压力 [bar] 280

大排量 [cm³] 28.0

大排量设置 Variabel

小排量 [cm³] 0.0

小排量设置 Fix

大流量 [l/min] 42.0

小流量 [l/min] 0.0

内部泄油管路 否

验收机构（外部） 否

试验证明 不带

检验证书的语言代码 不带

涂色/底漆 不带

涂色/面漆 不带

重量 [kg] 18
