力士乐柱塞泵A10VSO71DR/31R-VPA42N00

力士乐柱塞泵A10VSO71DR/31R-VPA42N00，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！

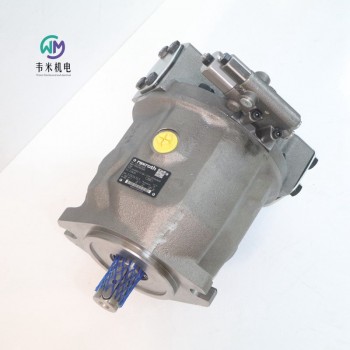

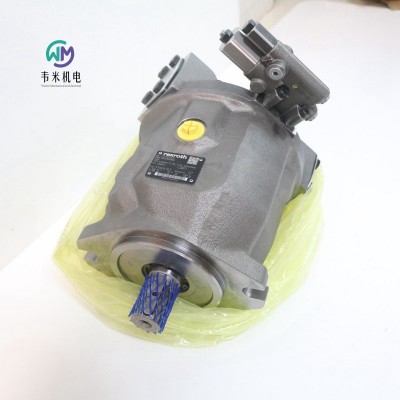

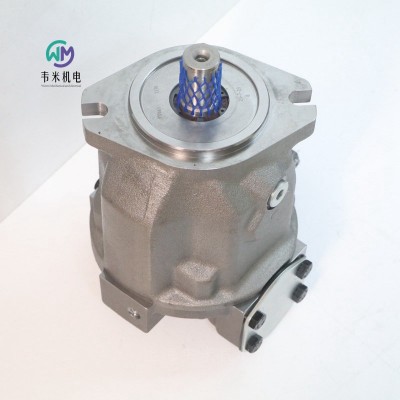

力士乐REXROTH轴向柱塞泵AA10VSO71DR/31R-VPA42N00

R902482660 A10VSO71DR/31R-VPA42N00

A10VSO，调节单元，开式回路，中等压力，公称尺寸：71 cm³，压力控制器，不带通轴驱动

液压  泵  轴向柱塞泵  轴向柱塞变量泵  轴向柱塞泵

A10VSO 是一款变量泵，带有采用斜盘式设计的轴向柱塞回转体，用于开式回路中的流体静力驱动。流量与传动速度和排量成正比。可通过控制斜盘实现流量的无级更改。

低工作噪音

使用寿命长

控制响应时间较短

出色的吸油特性

2 个泄油口

产品系列 A10VSO

驱动类型 变量泵，开式回路

标称尺寸（排量） [cm³] 71

控制装置 压力调节器

系列 系列 3，索引号 1

旋转方向 右侧（朝轴端方向看）

密封材料 FKM（标准）

轴端 ISO 轴键

安装法兰 ISO 3019-2（公制），2 个孔

工作油口 B 侧面公制法兰，S 侧面公制法兰

通轴驱动 不带通轴驱动

电磁铁插头 不带

转速 [rpm] 1500

工作压力 [bar] 280

排量 [cm³] 71

排量设置 Variabel

排量 [cm³] 0

排量设置 Fix

体积流量 [l/min] 106.5

流量 [l/min] 0

内部泄油管路 否

验收机构（外部） 否

检验证书 不带

检验证书的语言代码 不带

涂色/底漆 不带

涂色/面漆 不带

重量 [kg] 35.2

力士乐REXROTH轴向柱塞变量泵

A10VSO系列31

——用于液压开式回路的斜盘结构轴向柱塞变量泵

——流量正比于驱动转速和排量,并能通过调节斜盘倾角实现无级变量

——ISO标准的安装法兰一法兰连接符合SAE米制一有两个壳体泄油孔一优良的吸入性能

——允许连续运行压力可达280 bar一低噪声

——长寿命

——驱动轴能承受轴向及径向负载一高的功率╱重量比

——广范围的多种控制形式一控制响应时间短

——采用通轴结构工可用于多回路系统

油液，机械排量限制器，高速型

欲广泛的了解液压油的选用以及应用情况，请查阅我们的样本活页RC 90220(矿物油)·RE90221(环保液压油液）或RC 90223 (阻燃液压油液HF) 。采用HF油液或环保液压油液时，必须考虑到此油液可能使泵的工作参数有所降低，如必须使用，请和我们的技术部门联系（请在订货单上写明要用液压油的型号)。

工作粘度范围

为了得到佳的效率和寿命，我们推荐把油液的工作粘度（在工作温度下）选在下列范围内:

Vopt=佳工作粘度16...36 mm2/s

与油箱温度(开式油路)相关。

粘度范围的限制粘度的极限值为∶

Vmin = 10 mm2ls ,

短时,在90℃的高允许泄漏油温度下

Vmax =1000 mm2/s短时

冷起动

温度范围

tmin= -25℃

tmax = 90°c

选用工作油液时的注意事项

为了选用正确的液压油,必须知道油箱中油液工作温度(开式回路）和环境的温度的关系。

必须选择液压油液，以保证在工作温度范围内油液的工作粘度处于佳范围(Vox)(见选择图的阴影部分)·建议在每种场合均选用尽可能高的粘度等级。示例﹔在X°C的环境温度下，工作油液温度为60°C。在佳工作粘度范围(Vopt 3阴影部分）内对应有VG46或VG 68。应选VG 68。

注意∶泄漏油(壳体泄油）温度受泵的压力和转速的影响并总是高于油箱油温О然而，系统任何地方的高温度不得超过90°℃。

如果由于极端的工作条件或过高的环境温度而不能满足上述条件,请向我们咨询。

油液的过滤滤油越精细工作液体的清洁度越好，则轴向柱塞泵的寿命越长。

为了保证轴向柱塞元件的正常功能,需要油液的清洁度至少为

NAS1638，9级

ISO/DIS 4406的18/15

如果不能达到上述油液的品质﹖请向我们咨询。

高速类型

规格140可作为高速类型来选用。此类泵在不改变外形尺寸的情况下，在大排量工况允许更高的转速(更多的输出流量)。

机械排量限制器

机械排量限制器仅能用于不通输的NO0系列泵,通辅泵则不能用。

例外∶带FE1-,FE1D-和DFE1控制的泵不能用大排量螺钉。

Vg max:用于规格28到140

设定范围从Vg max到50%Vg max，无级变数

Vg min :用于规格100和140

设定范围从Vg min到50% Vg max，无级变数

技术数据用矿物油工作有效：

工作压力范围一进油侧

S口(进口）的压力

Pabs min  0.8 bar

Pabs max  30 bar

工作压力范围一出口侧

在B口的压力

额定压力Pn  280 bar

峰值压力Pmax  350 bar

(压力资料符合DIN 24312)

间歇工作在负载时间为10%时,压力可达315 bar。溢流阀块能限制泵的输出压力大值，此溢流阀块直接装在连接法兰上，请根据样本另行订货。

壳体泄油压力

泄漏油(L·L,口)大允许压力∶

高可比S口的进口压力高0.5 bar 但不得高于2 bar压力。

安装注意事项

安装位置任选。在试运行时,泵体必须灌满油液并在工作时保持充满。

为了减少噪声,所有的连接管道（进油管﹑压力油管和壳体泄油管）需用柔性元件和油箱隔离。

必须避免在壳体泄油管道上装单向阀。个别情况必须和我们商量,而后才能实施。

1.垂直安装(轴端向上)

2.安装在油箱内

安装前先灌满泵体并使其处于水平状态。

3.安装在油箱外面

在安装前泵水平卧置并灌满油液。

DG2位调节，直接控制

借助连接到X口的外部切换压力,泵被设定到大斜盘倾角。此压力直接作用到变量活塞上,需要至少30 bar的小压力。只能在Vgmax和Vgmin之间切换泵的排量。

切换压力Pst 以1:4的比率取决于泵的输出压力。

DR压力控制

压力控制用于，在控制范围内使液压系统中的压力维持恒压。因而泵提供的只是系统所需要的油量，其压力可由控制阀进行无级调节。

DRG压力控制器，远程控制

DR的功能和装置

溢流阀可接在X口用作远程控制；溢流阀不在DRG控制的供货范围内。

控制阀的标准压差为20 bar 。需先导控制流量为1.5 L/min。

推荐采用下列分离安装的溢流阀:

DBDH 6（液压)或者DBETR-so 381在P处带0.8小孔(电气)。

管道长不得超过2m 。

DFR/DFR1压力╱流量控制

除了压力控制功能外，借助于负载（例如一个小孔)压差，可改变泵的流量。泵仅提供执行机构的实际流量。

对DFR1，X口和油箱间无连接。

DFLR压力╱流量╱功率控制

为了在各种工作压力下达到恒驱动转矩,轴向柱塞泵的斜盘倾角,因而它的输出流量要进行变化,使其流量和压力的乘积维持常数。

在恒功率曲线之下可进行流量控制。

FHD带压力截流及与先导压力成比例的流量控制

泵的斜盘倾角因而其排量,取决于它的X口的先导控制压力pst x 。

应提供一个恒定压力Py = 35 bar 到Y口。此压力控制是可无级调节的。(请在订货文件中写明所需的设定值)。

通轴

A10VSO型泵根据型号代码提供通轴驱动。通轴驱动的形式用代码数表示(KB2-K57)。如果制造厂未配上另外的泵,则单一型号即可。

此时出厂包装包括∶

轴套﹑固定螺钉﹑密封件,如需还可供接头法兰。

组合泵

几个泵的组合可以形成各自独立的回路∶

如果组合泵包括2A10VSO并需组装供货，则两个订货型号要用“+”连接起来。

订货示例∶

A10VSO71DR/31L-PPA12KB3+A10VSO28DR/31L-PSA12N00

德国力士乐REXROTH柱塞泵订货号和型号：

R902406178 A10VSO10DR/52R-PPA14N00

R910945178 AA10VSO18DFR1/31R-PPA12N00

R910936569 AA10VSO18DRG/31R-PPA12N00

R910903160 A10VSO28DFR/31R-PPA12N00

R910903160 AA10VSO28DFR/31R-PPA12N00

R910910590 A10VSO28DFR1/31R-PPA12N00

R910916805 AA10VSO28DFR1/31R-VPA12N00

R910904363 AA10VSO28DFR/31R-PPA12K01

R910907402 A10VO28DFR/31R-PSC62N00

R910907369 AA10VSO28DR/31R-VPA12N00

R910907403 AA10VSO45DR/31R-PPA12N00

R910916629 AA10VSO45DR/31R-VPA12N00

R910967365 AA10VSO45DFR1/31R-VPA12N00

R910992519 AA10VSO71DFR1/31R-VPA12N00

R902473184 AA10VSO71DFR1/31R-VPA42N00

R910934823 A10VSO100DFLR/31R-PPA12N00

R902460925 AA10VSO100DFLR/31R-VPA12N00

R910921546 A10VSO140DFR1/31R-PPB12N00

R910922983 AA10VSO140DR/31R-PPB12N00

R910920847 A10VSO100DFR1/31R-VPA12N00

R902428405 A10VSO45DFR1/31R-PPA12N00-S1648

R902482660 AA10VSO71DR/31R-VPA42N00

R910922744 AA10VSO100DFR1/31R-PPA12N00

R902544825 A10VSO100DR/31R-PPA12N00

R910990410 AA10VSO10DFR/52R-PPA14N00

力士乐REXROTH轴向柱塞泵AA10VSO45DFR1/31R-VPA12N00

R910967365 AA10VSO45DFR1/31R-VPA12N00

A10VSO，调节单元，开式回路，中等压力，公称尺寸：45 cm³，压力流量控制器，不带通轴驱动

液压  泵  轴向柱塞泵  轴向柱塞变量泵

A10VSO 是一款变量泵，带有采用斜盘式设计的轴向柱塞回转体，用于开式回路中的流体静力驱动。流量与传动速度和排量成正比。可通过控制斜盘实现流量的无级更改。

低工作噪音

使用寿命长

控制响应时间较短

出色的吸油特性

2 个泄油口

产品系列 A10VSO

驱动类型 变量泵，开式回路

标称尺寸（排量） [cm³] 45

控制装置 DR F 控制器 X-T 已堵上 32/53

系列 系列 3，索引号 1

旋转方向 右侧（朝轴端方向看）

密封材料 FKM（标准）

轴端 ISO 轴键

安装法兰 ISO 3019-2（公制），2 个孔

工作油口 B 侧面公制法兰，S 侧面公制法兰

通轴驱动 不带通轴驱动

电磁铁插头 不带

转速 [rpm] 1500

工作压力 [bar] 280

排量 [cm³] 45

排量设置 Variabel

排量 [cm³] 0

排量设置 Fix

体积流量 [l/min] 67

流量 [l/min] 0

内部泄油管路 否

压差 FR [bar] 14

验收机构（外部） 否

检验证书 不带

检验证书的语言代码 不带

涂色/底漆 不带

涂色/面漆 不带

重量 [kg] 23.5

力士乐REXROTH二通方向控制功能插装阀

LC（标准）

标准系列

规格 16 … 160

组件系列 6X, 2X, 7X

大工作压力 420 bar

大流量 25000 l/min

带或不带衰减阻尼的阀架

2 个面积比

6 种不同的开启压力

二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。

通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。

二通插装阀通常由控制盖 和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。

二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。

德国力士乐REXROTH插装阀订货号和型号：

R900912566 LC16A05E7X/

R900912572 LC16A20D7X/

R900910269 LC16A20E7X/

R900912599 LC16B20D7X/

R900912573 LC16A40D7X/

R900934008 LC16A40E7X/V

R900928456 LC16A05E7X/V

R900909251 LC25A05D7X/

R900912580 LC25A20D7X/

R900912574 LC25A40E7X/

R900931131 LC25B40E74/-004

R900909245 LC32A05D7X/

R900912585 LC32A05E7X/

R900912589 LC32A20D7X/

R900906337 LC32A20E7X/

R900922978 LC32B20E7X/-004

R901131754 LC32B20D7X/V

R900912613 LC32B20E7X/

R900912617 LC32B40D7X/

R900912610 LC32B40E7X/

R900909662 LC32A40E7X/

R900929926 LC32A40E7X/V

R900909665 LC32A40D7X/

R900910270 LC25A20E7X/

R900927162 LC25A40D74/-004

R900935732 LC40A40D7X/

R900938000 LC40A20E70/

R900938000 LC40A20E7X/

R900923136 LC16A40D7X/-004

R900937995 LC40A05D7X/

R900937996 LC40A05E7X/

R900938021 LC50A05D7X/

R900951983 LC50A10D7X/

R900929935 LC50A40E7X/

R900710125 LC50A40E7X/V

R900928823 LC50B40E7X/

R900520967 LC80A20E6X/

力士乐REXROTH密封套件

液压  阀门  插装阀 阀门备件  密封套件

R961000871 LC80A/B/DB.-5X/6X/

重量 [kg] 0.47

力士乐REXROTH插装阀R900951983

逻辑阀 LC50A10D7X/

公称尺寸 50，双向（A → B，B → A），液压操作，活塞型 AD

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

有重叠

环空面积B=50%

产品属性

连接图 ISO 7368

产品系列 LC

工作压力[bar] 420

流量[l/min] 2950

滑阀符号 符号A10D

连接类型 插装阀

大小 50

驱动类型 液压驱动

切换位置数量 2.

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 3

力士乐REXROTH插装阀R900928823

逻辑阀LC50B40E7X/

公称尺寸50，单向（A→B），液压操作，活塞型BE

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

阀座

高性能范围内的工业液压阀

由伺服电动机控制的

根据液压符号可靠切换油流方向

开启压力4 bar

无重叠

面积比7%

环空面积B=7%

产品属性

连接图

ISO 7368

产品系列 LC

工作压力[bar] 420

流量[l/min] 3500

滑阀符号 符号B40E

连接类型 插装阀

大小 50

驱动类型 液压驱动

端口数 2.

切换位置数量 2.

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 3.04

力士乐REXROTH插装阀R900912599

逻辑阀 LC16B20D7X/

规格 16，A → B，B → A，液压操作

高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。

阀座

由伺服电动机控制的

开启压力2 bar

具有阻尼功能

产品属性

连接图

ISO 7368-06-1-1-16

产品系列 LC

工作压力[bar] 420

滑阀符号 A→B，B→A

连接类型 插装阀

标称流量[l/min] 310

大小 16

驱动类型 液压驱动

端口数 2.

切换位置数量 2.

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 0.21

力士乐REXROTH插装阀R900909251

逻辑阀 LC25A05D7X/

R900909251 LC25A05D74/

公称尺寸 25，双向（A → B，B → A），液压操作，活塞型 AD

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

具有阻尼功能

高性能范围内的工业液压阀

阀座

根据液压符号可靠切换油流方向

由伺服电动机控制的

有重叠

开启压力0.5巴

环空面积B=50%

面积比50%

产品属性

连接图

ISO 7368

产品系列 LC

工作压力[bar] 420

流量[l/min] 700

滑阀符号 符号A5D

连接类型 插装阀

标称流量[l/min] 700

大小 25

驱动类型 液压驱动

端口数 2.

切换位置数量 2.

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 0.48

力士乐REXROTH插装阀R900909245

逻辑阀 LC32A05D7X/

R900909245 LC32A05D74/

公称尺寸 32，双向（A → B，B → A），液压操作，活塞型 AD

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

阀座

高性能范围内的工业液压阀

由伺服电动机控制的

根据液压符号可靠切换油流方向

开启压力0.5巴

有重叠

面积比50%

环空面积B=50%

产品属性

连接图

ISO 7368

产品系列 LC

工作压力[bar] 420

流量[l/min] 1130

滑阀符号 符号A5D

连接类型 插装阀

大小 32

驱动类型 液压驱动

端口数 2.

切换位置数量 2.

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 0.99

力士乐REXROTH逻辑阀

R900918159 LC100A00D6X/

公称尺寸 100，双向（A → B，B → A），液压操作，活塞型 AD

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

有重叠

环空面积B=50%

产品属性

连接图 ISO 7368

产品系列 LC

工作压力[bar] 420

流量[l/min] 9200

滑阀符号 符号A0D

连接类型 插装阀

尺寸 100

驱动类型 液压驱动

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 23.61

力士乐REXROTH逻辑阀

R900358104 LC100A00E6X/

公称尺寸 100，双向（A → B，B → A），液压操作，活塞型 AE

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

无重叠

环空面积B=50%

产品属性

连接图 ISO 7368

产品系列 LC

工作压力[bar] 420

流量[l/min] 11500

滑阀符号 符号A0E

连接类型 插装阀

尺寸 100

驱动类型 液压驱动

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 20.8

力士乐REXROTH插装阀

R901327891 LC100A00E6X/V

公称尺寸 100，双向（A → B，B → A），液压操作，活塞型 AE

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

无重叠

环空面积B=50%

产品属性

连接图 ISO 7368

产品系列 LC

工作压力[bar] 420

流量[l/min] 11500

滑阀符号 符号A0E

连接类型 插装阀

尺寸 100

驱动类型 液压驱动

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 20

力士乐REXROTH插装阀

R900559553 LC100A05D6X/

公称尺寸 100，双向（A → B，B → A），液压操作，活塞型 AD

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

有重叠

环空面积B=50%

产品属性

连接图 ISO 7368

产品系列 LC

工作压力[bar] 420

流量[l/min] 9200

滑阀符号 符号A5D

连接类型 插装阀

尺寸 100

驱动类型 液压驱动

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 23.69

力士乐REXROTH逻辑阀

R900908783 LC100A05E6X/

公称尺寸 100，双向（A → B，B → A），液压操作，活塞型 AE

液压阀插装阀，逻辑元件，方向功能逻辑插装阀

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

无重叠

环空面积B=50%

产品属性

连接图 ISO 7368

产品系列 LC

工作压力[bar] 420

流量[l/min] 11500

滑阀符号 符号A5E

连接类型 插装阀

尺寸 100

驱动类型 液压驱动

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 23.45

力士乐REXROTH逻辑阀

R900577528 LC100A05E6X/V

公称尺寸 100，双向（A → B，B → A），液压操作，活塞型 AE

液压阀，插装阀，逻辑元件，方向功能逻辑插装阀

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

无重叠

环空面积B=50%

产品属性

连接图 ISO 7368

产品系列 LC

工作压力[bar] 420

流量[l/min] 11500

滑阀符号 符号A5E

连接类型 插装阀

尺寸 100

驱动类型 液压驱动

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 22.51

力士乐REXROTH逻辑阀

R900947137 LC100A10D6X/

公称尺寸 100，双向（A → B，B → A），液压操作，活塞型 AD

液压阀，插装阀，逻辑元件，方向功能逻辑插装阀

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

有重叠

环空面积B=50%

产品属性

连接图 ISO 7368

产品系列 LC

工作压力[bar] 420

流量[l/min] 9200

滑阀符号 符号A10D

连接类型 插装阀

尺寸 100

驱动类型 液压驱动

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 23.93

力士乐REXROTH逻辑阀

R900572880 LC100A10E6X/

公称尺寸 100，双向（A → B，B → A），液压操作，活塞型 AE

液压阀，插装阀，逻辑元件，方向功能逻辑插装阀

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

无重叠

环空面积B=50%

产品属性

连接图 ISO 7368

产品系列 LC

工作压力[bar] 420

流量[l/min] 11500

滑阀符号 符号A10E

连接类型 插装阀

尺寸 100

驱动类型 液压驱动

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 23.66

力士乐REXROTH逻辑阀

R900969643 LC100A10E6X/V

公称尺寸 100，双向（A → B，B → A），液压操作，活塞型 AE

液压阀，插装阀，逻辑元件，方向功能逻辑插装阀

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

无重叠

环空面积B=50%

产品属性

连接图 ISO 7368

产品系列 LC

工作压力[bar] 420

流量[l/min] 11500

滑阀符号 符号A10E

连接类型 插装阀

尺寸 100

驱动类型 液压驱动

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 24

力士乐REXROTH逻辑阀

R900719059 LC100A20D6X/

公称尺寸 100，双向（A → B，B → A），液压操作，活塞型 AD

液压阀，插装阀，逻辑元件，方向功能逻辑插装阀

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

有重叠

环空面积B=50%

产品属性

连接图 ISO 7368

产品系列 LC

工作压力[bar] 420

流量[l/min] 9200

滑阀符号 符号A20D

连接类型 插装阀

尺寸 100

驱动类型 液压驱动

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 23.81

力士乐柱塞泵A10VSO71DR/31R-VPA42N00
