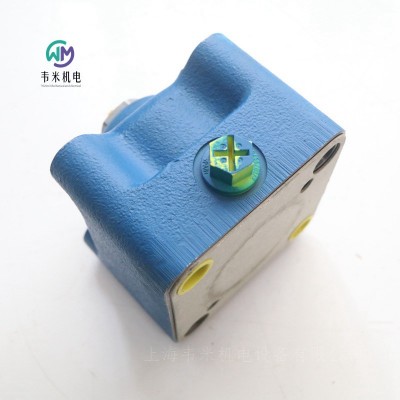

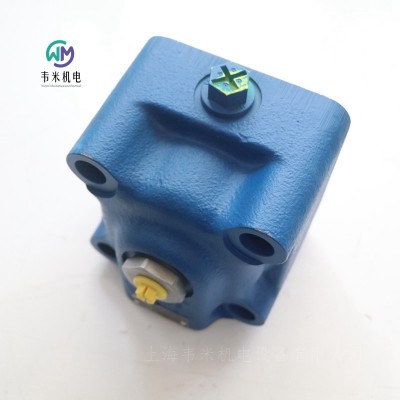

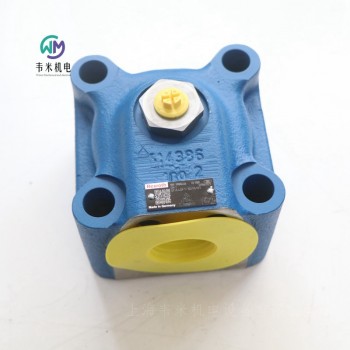

REXROTH充液阀SFA40F1-10/M/01

REXROTH充液阀SFA40F1-10/M/01，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH充液阀

类型 SFA

-规格 25 … 80

-组件系列 1X

-z大工作压力 350 bar

特点

-先导式单向阀

-用于螺纹连接（规格 25 和 32）

-用于法兰连接，符合 ISO 6162-1（规格 40 以上）

-用于直接连接到工作液压缸

-带/不带预压力释放功能，可选

-集成高压连接

功能，横截面：无预压力释放

类型为 SFA 的阀属于先导式单向阀。主要用于加压工作油路（例如，压力液压缸）的无泄漏隔离。由于其气动设计和位于主阀心上的压缩弹簧（6）闭合力相对较小，该阀特别适用于牵引功能以及在快速闭合运动中为压力机上的主液压缸等充液。集成压力连接 P 允许在压力液压缸中形成高压！ 该阀基本由壳体（1），控制阀芯（2），主阀心（3），先导座 （4）及压缩弹簧（5）和（6）组成。

在方向阀的通道 P 中将安装喷嘴插件。喷嘴直径根据充液阀尺寸进行设计（请参阅下文）。

该阀允许流体从 A 自由流向 B。在相反方向上，主阀心（3）通过压缩弹簧（6）及作用于油口 B 的压力固定在其阀座上。控制油口 X 处的压力将控制阀芯（2）相对压缩弹簧（5）向下压，并将主阀心（3）从其阀座中推出。现在，该阀还允许流体在相反方向上流动。

该版本的功能与不带预压力释放的型号基本相对应。对控制油口 X 加压时，控制阀芯（2）z初只打开先导座（4）。从而保证压缩液压油的无冲击卸压功能。

技术数据

安装位置 任意

环境温度范围 –30 … +80℃

工作压力

油口 B，P 350bar

油口 X 150bar

油口 A 16bar

开启压力 0.12bar

液压油温度范围（在阀工作油口处） –30 … +80℃

粘度范围 10 … 800mm²/s

液压油的z大允许污染度 - 符合 ISO 4406（c）规定的清洁度等级 等级 20/18/15

注意！

充液阀过小和/或管道尺寸不足将导致液压油中有气体泄漏并产生相应后果，并且经常会对液压缸密封件造成长期损坏。

德国力士乐REXROTH充液阀订货号和型号：

R900964466 SFA40F1-10/M/01

R900974273 SFA50FT0-1X/M/01

R900975897 SFA63F0-1X/M/01

力士乐REXROTH比例阀

4WREEM系列

4/3比例方向阀

直接操作，集成电子设备

尺寸6和10

组件系列2X

工作压力315巴

流量：

90升/分钟（6通径）

180升/分钟（10通径）

特征

–直接操作的比例方向阀，用于控制流向和流量大小

–通过带有中心螺纹和可拆卸线圈的比例电磁阀进行操作

–电气位置反馈

–带B6接口的集成电子设备（OBE）

–监控控制滑阀位置

–有或没有步进功能

–弹簧中心控制滑阀

–对于子板安装：根据ISO 4401的端口模式

功能

4/3比例方向阀设计为板式直接操作装置。操作由带中心螺纹和可拆卸线圈的比例电磁阀实现。

电磁阀由内部电子设备控制。

在4WREEM...版本中，该阀门配备了sym-metric阀芯重叠，并具有操作方向和阀芯中心位置监测功能。

此外，4WREEM...J…模型具有阶跃函数来补偿这种重叠。这意味着滑阀重叠会很快通过。该阀门主要用于具有高安全要求的机器，例如液压机控制。

该阀门主要由以下部分组成：

–带连接面的外壳

–带压缩弹簧的控制滑阀

–带中心螺纹的电磁阀

–位置传感器

-集成电子

功能说明：

–在电磁阀断电的情况下，压缩弹簧将控制滑阀置于中心位置

–通过控制比例电磁阀直接操作控制滑阀

→控制滑阀向左的位移与电气输入信号成比例

→通过具有渐进流动特性的孔板型横截面从P连接到A，从B连接到T

–关闭电磁阀“b”

→压缩弹簧使控制滑阀回到中心位置

如果没有可用的启用信号，则输出级被锁定，阀门不起作用。输出级的操作准备情况可以通过引脚8查询。如果电源电压故障或没有可用的指令值，则阀控制滑阀通过定心弹簧保持在中心位置。在E滑阀的此位置：A、B、P和T被阻断，在W滑阀中：A和B连接到T。

监控功能：

–通过感应式位置传感器监测控制滑阀位置

-集成电子设备的输出信号可以通过外部安全控制进行评估，以检测阀门的任何故障

–通过关闭释放电压来阻断电源输出级

注意：根据EN13849，不允许关闭！

–输出级通过启用输入启用。

状态信息通过8发送

–将信号引出到连接器的信号输出引脚9、引脚10和引脚11

当超过阈值（+Xw和-Xw）时，触发逻辑开关状态信号

–在监控功能的高级控制中使用开关信号

用作安全相关部件的先决条件

液压回路：

–整个控制必须符合与应用相关的标准要求，例如EN693、EN12622或EN13849

–如果调用安全功能或控制检测到错误，关闭电源电压（引脚1和引脚2）和释放（引脚3）必须导致阀门关闭

–滑阀位置传感器倒置时，不得垂直操作阀门

注意！

由于设计原理，内部泄漏是阀门固有的，在整个生命周期内可能会增加。

油箱管路不得排空。在相应的安装条件下，需要安装预加载阀（预加载压力约为2巴）。

技术数据（对于这些参数之外的应用，请咨询我们！）

一般的

通径6 10

重量kg 2.4 6.5

安装位置水平，不得垂直安装

环境温度范围  –20至+50°C

储存温度范围  –20至+80°C

MTTFd值符合EN ISO 13849 150年1）

液压（使用HLP46测量，ϑ油=40°C±5°C）

大运行压力

–端口A、B、P  315bar

–端口T  210bar

Δp=10 bar l/min时的额定流量qV nom 4、8、16、32  ； 25、50、75

大允许流量 90l/min 180l/min

大允许零流量pe=100巴  ≤0.3l/min  ≤0.6l/min

液压油温度范围 –20至+80°C（推荐为+40至+50）

粘度范围  20至380mm2/s（推荐30至46）

液压系统的大允许污染程度，符合ISO 4406（c）的清洁度等级的流体 Class 20/18/15

滞后率≤0.1%

反转范围≤0.05%

响应灵敏度≤0.05%

液压变化时的零点漂移 <0.15%/10 K

流体温度和工作压力 <0.1%/100巴

液压系统中必须遵守为部件规定的清洁度等级。有效的过滤可以防止故障，同时延长组件的生命周期。

电气技术数据

电源电压

标称电压 24VDC

下限值 19VDC

上限值 35VDC

放大器的电流消耗 大2.0A+开关输出负载

冲击电流 3.0A+开关输出负载

指令值输入电压输入“B6”V±10，Re=100 kΩ

指令值输出  ±10V

占空比  100%

高线圈温度  高达150°C

防护等级符合DIN 40050 IP 65，带安装和锁定的插入式连接器

电气连接，配合连接器（尺寸单位为毫米）

根据DIN EN 175201-804单独订购材料号为R900752278（塑料版）的配对连接器，一个直径为12至14毫米的电缆。

根据DIN EN 175201-804单独订购材料号为R900884671（塑料版）的配对连接器，两个直径为6至8毫米的电缆。

德国力士乐REXROTH比例阀订货号和型号：

R900707192 4WREEM6E32-2X/G24K34/B6V

R901037664 4WREEM6W1-32-2X/G24K34/B6V

R901037664 4WREEM6W1-32-22/G24K34/B6V

R900778032 4WREEM6E16J-2X/G24K34/B6V-735

R901008707 4WREEM10W75-21/G24K34/B6V

R901084068 4WREEM10R3-75-2X/G24K34/B6V

R901090746 4WREEM10E1-75-2X/G24K34/B6V

力士乐REXROTH液压比例方向阀

R900707192 4WREEM6E32-2X/G24K34/B6V

R900707192 4WREEM6E32-22/G24K34/B6V

公称尺寸 6, , 符号 E, , 通过集成电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度

滑阀

直接驱动

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 4WREEM6,10

工作压力[bar] 315

流量[l/min] 80

滑阀符号 符号E

连接类型 底板安装

标称流量[l/min] 32

大小 6.

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 连接器，12极（11+PE）

电气连接说明 符合EN 175201-804的7极（6+PE）连接器

无线连接 模拟，指令值±10 V

液压油 HL，HLP

密封 FKM

重量[kg] 2.54
