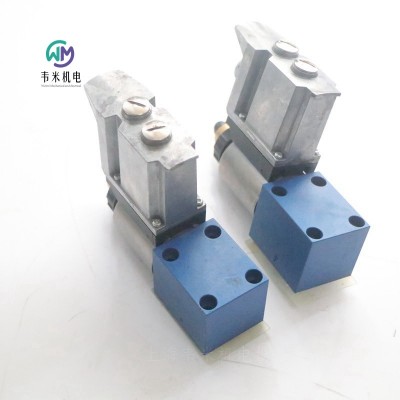

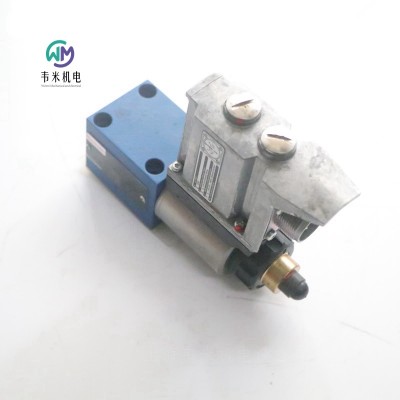

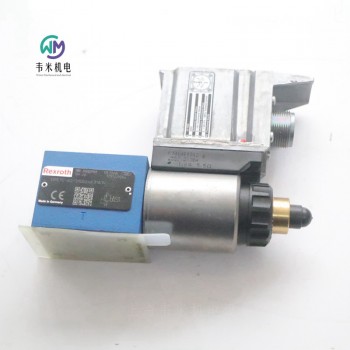

力士乐比例溢流阀DBETE-62/315G24K31A1V

力士乐比例溢流阀DBETE-62/315G24K31A1V，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH比例溢流阀 DBETE-6X/315G24K31A1V

R901029969 DBETE-62/315G24K31A1V

公称尺寸 6，P → T，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠地将压力限制到设定值信号。

压力等级 315 bar

直动式

连接图 ISO 4401-03-02-0-05

压力 [bar] 420

体积流量 [l/min] 2

活塞符号 P → T

连接类型 板式结构

标称尺寸 6

驱动类型 电气带集成电子元件

连接数 2

开关位置数 2

电源电压 24 VDC

电插头 7 针设备插头 (6 + PE)

电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804

连接 模拟，设定值 0 … 10 V

符合性说明 CE - 电磁兼容性 2014/30 / EU

液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封 FKM

重量 [kg] 1.601

力士乐REXROTH带集成电子元件的直动式比例溢流阀

DBETE

规格 6

组件系列 6X

大工作压力 420 bar

大流量 2 l/min

直动式阀用于限制系统压力

用比例电磁铁操纵

带对中螺纹和可拆卸线圈的比例电磁铁

用于底板安装：孔图按 ISO 4401

设定值压力特性曲线的制造公差小

DBETE 型比例溢流阀是一种采用阀座设计和集成电子元件 的远程控制阀，可用于限制系统压力。借助带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈的内部与油口T或Y连接，并装满液压油。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。阀门主要由壳体、比例电磁铁、阀座、阀架和集成电子元件组成。将电源电压和控制值电压施加于连接器 。在出厂时已按照非常低的制造公差对控制值压力特性曲线进行了调节。

基本原理

要设置系统压力，需在控制电子元件处控制值。电子元件根据控制值驱动带有电流的电磁线圈。由比例电磁铁将电流转换为机械力，机械力再通过电枢柱塞作用到阀架。将阀架推入阀座并阻塞油口P与T或Y之间的连接。如果阀架上的液压力等于线圈磁力，该阀门通过提升阀架使其离开阀座来控制调定压力，从而使液压油能够从油口P流到T或Y。如果控制值为零，则控制电子元件仅将小控制电流应用于比例电磁铁，并且小调定压力也会得到设置。

型号 DBETE – 带集成电子元件（OBE）

在功能和设计方面，这些阀对应于型号 DBET。另外，在比例线圈上具有带控制电子元件的外壳。 电源和控制值电压施加于组件插头。

在出厂中已按照低制造公差对控制值/压力特性曲线进行了微调。

技术数据

型号 DBETE

重量  2.0kg； 2.15

安装位置 可选

存储温度范围  –20 至 +80°C

环境温度范围  –20 至 +50°C

液压（用 HLP 46 测量；ϑ油 = 40 °C ± 5 °C）

工作压力 油口 P 420bar

压力设定  50...420bar

回流压力 油口 T 或 Y  分别施加零压力至油箱

流量  2l/min

液压油  符合 DIN 51524 规定的矿物油（HL，HLP）

液压油温度范围  –20 至 +80°C

粘度范围  20 至 380mm2/s，优为 30 至 46mm2/s

液压油大允许污染度 - 符合 ISO 4406(c）规定的清洁度等级  等级 20/18/15 2

滞环 小于压力设定的 4 %

反向死区  小于压力设定的 0.5 %

响应灵敏度  小于压力设定的 0.5 %

线性（流量 0.8 l/min）  设定压力的 ±3 %

控制值/压力特性曲线的容差为 0.8 l/min；增加的压力

控制值为 20% 时  小于压力设定的 ±1.5 %

控制值为 100 % 时  小于压力设定的 ±1.5 %

阶跃响应（Tu + Tg）0 → 100 % 及 100 % → 0管路容积 < 20 cm3; qV = 0.8 l/min   80ms（视系统而定！）

电气

线圈小电流  ≤ 100mA

线圈大电流  1600 ± 10 %mA

电磁线圈电阻

20 °C 时的低温值  5.5Ω

高温值  8.05Ω

占空比  100%

电气，集成元件（OBE）

电源电压

标称电压  24VDC

下限值  21VDC

上限值  35VDC

电流消耗  ≤ 1.5A

要求的保险丝   2A，慢速熔断

输入

电压  0 至 10V

电流  4 至 20mA

输出 实际电流值  1 mV 1mA

符合 EN 60529 的阀防护类型   IP 65，带安装和锁定配合连接器

型号 DBETE

组件插头引脚 触点 接口 “A1” 的引脚 接口 “F1” 的引脚

电源电压 A 24 VDC（u（t）= 21 V 至 35 V）；/大≤ 1.5 A

B 0 V

实际值参考电位 C 参考触点 F；0 V 参考触点 F；0 V

差分放大器输入 D 0 至 10 V；RI = 100 kΩ 4 至 20 mA；RI = 100 Ω

E 控制值参考电位

测量输出（实际值） F 0 至 1.6 V 实际值（1 mV 1 mA）负载电阻 > 10 kΩ

保护性接地导线 PE 连接至线圈和阀体

符合 DIN EN 175201-804 的配合连接器，电缆截面的焊接触点为 0.5 至1.5 mm2

塑料型号， 材料编号 R900021267（另外单独购买）

金属型号，材料编号 R900223890 （另外单独购买）

电气连接

型号 DBETE 的连接电缆

 – 建议：6 线，0.75 或 1 mm2 加保护性接地导线和屏蔽

 – 仅在供电侧将屏蔽连接到 PE

 – 允许长度为 100 m

电源设备的电源电压取决于供电电缆的长度。

型号 DBETE 的集成电子元件（OBE）

功能

通过连接 A 和 B 为电子元件提供电压。控制值作用于差分放大器连接 D 和 E。

借助于特性曲线生成器，控制值/线圈电流特性曲线被调节到阀，从而对液压中的非线性进行补偿并获得线性控制值/压力特性曲线。

电流调节器调节线圈电流，而不受电磁线圈电阻影响。

比例线圈电子元件的功率级是通过时钟频率大约为 180 Hz 至 400 Hz 的斩波放大器来控制。输出信号为脉宽调制（PWM）。

至于测试线圈电流，可以在插脚 F(+）和插脚 C(–）之间的插头式连接器上测量与线圈电流成比例的电压。1 mV 对应的线圈电流为 1 mA。

德国力士乐REXROTH直动式比例溢流阀订货号和型号：

R901198613 DBETE-6X/420G24K31A1V

R901119906 DBETE-62/315YG24K31F1V

R901064544 DBETE-62/50YG24K31A1V

R901064548 DBETE-6X/350YG24K31A1V

R901064278 DBETE-6X/315YG24K31A1V

R901029966 DBETE-62/50G24K31A1V

R901064677 DBETE-6X/200YG24K31A1V

R901064677 DBETE-62/200YG24K31A1V

R901029967 DBETE-6X/100G24K31A1V

R901029967 DBETE-62/100G24K31A1V

R901029968 DBETE-6X/200G24K31A1V

R901029969 DBETE-6X/315G24K31A1V

R901029969 DBETE-62/315G24K31A1V

R901029970 DBETE-62/350G24K31A1V

R901104476 DBETE-6X/420YG24K31A1V

R901045242 DBETE-6X/100G24K31F1V

R901045243 DBETE-6X/200G24K31F1V

R901045246 DBETE-62/315G24K31F1V

R901045248 DBETE-6X/350G24K31F1V

R901121103 DBETE-62/420G24K31F1V

R901236003 DBETE-6X/420YG24K31F1V

R901150563 DBETE-6X/100YG24K31F1V

力士乐REXROTH比例溢流阀R901198613

比例溢流阀 DBETE-6X/420G24K31A1V

R901198613 DBETE-62/420G24K31A1V

公称尺寸 6, , P → T, , 通过集成电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。

提升阀座设计中的比例压力阀

直接驱动

压力等级420巴

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 DBET（E）

工作压力[bar] 420

流量[l/min] 2.

滑阀符号 P→T

连接类型 底板安装

大小 6.

驱动类型 带车载电子设备的电气

端口数 2.

切换位置数量 2.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.6

力士乐REXROTH比例溢流阀

R901029967 DBETE-6X/100G24K31A1V

R901029967 DBETE-62/100G24K31A1V

公称尺寸 6，P → T，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。

提升阀座设计中的比例压力阀

直接驱动

压力额定值100巴

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 DBET（E）

工作压力[bar] 420

流量[l/min] 2.

滑阀符号 P→T

连接类型 底板安装

尺寸 6.

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

连接性 模拟，命令值0…10 V

符合性说明 CE–电磁兼容性2014/30/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.6

力士乐REXROTH比例溢流阀

R901423919 DBETE-6X/100G24K31F1M

公称尺寸 6，P → T，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。

提升阀座设计中的比例压力阀

直接驱动

压力额定值100巴

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 DBET（E）

工作压力[bar] 420

流量[l/min] 2.

滑阀符号 P→T

连接类型 底板安装

尺寸 6.

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 1.58

力士乐REXROTH比例溢流阀

R901045242 DBETE-6X/100G24K31F1V

公称尺寸 6，P → T，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。

提升阀座设计中的比例压力阀

直接驱动

压力额定值100巴

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 DBET（E）

工作压力[bar] 420

流量[l/min] 2.

滑阀符号 P→T

连接类型 底板安装

尺寸 6.

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.88

力士乐REXROTH比例溢流阀

R901064545 DBETE-6X/100YG24K31A1V

公称尺寸 6，P → T，P → Y，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。

提升阀座设计中的比例压力阀

直接驱动

压力额定值100巴

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 DBET（E）

工作压力[bar] 420

流量[l/min] 2.

滑阀符号 P→T，P→Y

连接类型 底板安装

尺寸 6.

驱动类型 集成电子设备的电气

端口数量 3.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.56

力士乐REXROTH比例溢流阀

R901150563 DBETE-6X/100YG24K31F1V

公称尺寸 6，P → T，P → Y，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。

提升阀座设计中的比例压力阀

直接驱动

压力额定值100巴

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 DBET（E）

工作压力[bar] 420

流量[l/min] 2.

滑阀符号 P→T，P→Y

连接类型 底板安装

尺寸 6.

驱动类型 集成电子设备的电气

端口数量 3.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.59

力士乐REXROTH比例溢流阀

R901093993 DBETE-6X/200G24K31A1M

公称尺寸 6，P → T，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。

提升阀座设计中的比例压力阀

直接驱动

压力额定值200巴

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 DBET（E）

工作压力[bar] 420

流量[l/min] 2.

滑阀符号 P→T

连接类型 底板安装

尺寸 6.

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 1.61

力士乐REXROTH比例溢流阀

R901029968 DBETE-6X/200G24K31A1V

公称尺寸 6，P → T，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。

提升阀座设计中的比例压力阀

直接驱动

压力额定值200巴

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 DBET（E）

工作压力[bar] 420

流量[l/min] 2.

滑阀符号 P→T

连接类型 底板安装

尺寸 6.

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

连接性 模拟，命令值0…10 V

符合性说明 CE–电磁兼容性2014/30/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.58

力士乐REXROTH比例溢流阀

R901415729 DBETE-6X/200G24K31F1M

公称尺寸 6，P → T，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。

提升阀座设计中的比例压力阀

直接驱动

压力额定值200巴

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 DBET（E）

工作压力[bar] 420

流量[l/min] 2.

滑阀符号 P→T

连接类型 底板安装

尺寸 6.

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 1.6

力士乐REXROTH比例溢流阀

R901045243 DBETE-6X/200G24K31F1V

R901045243 DBETE-62/200G24K31F1V

公称尺寸 6，P → T，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。

提升阀座设计中的比例压力阀

直接驱动

压力额定值200巴

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 DBET（E）

工作压力[bar] 420

流量[l/min] 2.

滑阀符号 P→T

连接类型 底板安装

尺寸 6.

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.6

力士乐REXROTH比例溢流阀

R901064677 DBETE-6X/200YG24K31A1V

公称尺寸 6，P → T，P → Y，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。

提升阀座设计中的比例压力阀

直接驱动

压力额定值200巴

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 DBET（E）

工作压力[bar] 420

流量[l/min] 2.

滑阀符号 P→T，P→Y

连接类型 底板安装

尺寸 6.

驱动类型 集成电子设备的电气

端口数量 3.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

连接性 模拟，命令值0…10 V

符合性说明 CE–电磁兼容性2014/30/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.56

力士乐REXROTH比例溢流阀 DBETE-6X/420G24K31F1V

R901121103 DBETE-62/420G24K31F1V

公称尺寸 6，P → T，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠地将压力限制到设定值信号。

压力等级 420 bar

直动式

锥座设计的连续压力阀

连接图 ISO 4401-03-02-0-05

压力 [bar] 420

体积流量 [l/min] 2

活塞符号 P → T

连接类型 板材结构

标称尺寸 6

驱动类型 电气带集成电子元件

连接数 2

开关位置数 2

电源电压 24 VDC

电插头 7 针设备插头 (6 + PE)

电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804

液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封 FKM

重量 [kg] 1.601

力士乐REXROTH比例溢流阀 DBETE-6X/50G24K31A1V

R901029966 DBETE-62/50G24K31A1V

公称尺寸 6，P → T，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠地将压力限制到设定值信号。

压力等级 50 bar

直动式

连接图 ISO 4401-03-02-0-05

压力[bar] 420

流量[l/min] 2.

假脱机符号 P→ T

连接类型 底板安装

大小 6

驱动类型 带有集成电子设备的电气

端口数量 2

开关位置数量 2

电源电压 24V直流电

电气连接器 接头7极（6+PE）

电气连接说明 连接器7极（6+PE），符合EN 175201-804

连通性 模拟，命令值0…10 V

符合性说明 CE–电磁兼容性2014/30/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封件 FKM

重量[kg] 1.6

力士乐REXROTH比例溢流阀 DBETE-6X/350G24K31A1V

R901029970 DBETE-62/350G24K31A1V

公称尺寸 6，P → T，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠地将压力限制到设定值信号。

压力等级 350 bar

直动式

连接图 ISO 4401-03-02-0-05

压力[bar] 420

流量[l/min] 2

机符号 P→ T

连接类型 底板安装

大小 6

驱动类型 带有集成电子设备的电气

端口数量 2

开关位置数量 2

电源电压 24V直流电

电气连接器 接头7极（6+PE）

电气连接说明 连接器7极（6+PE），符合EN 175201-804

连通性 模拟，命令值0…10 V

符合性说明 CE–电磁兼容性2014/30/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封件 FKM

重量[kg] 1.6
