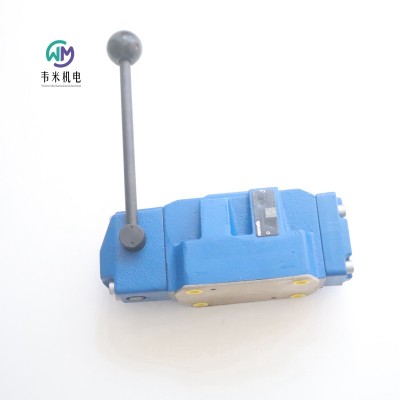

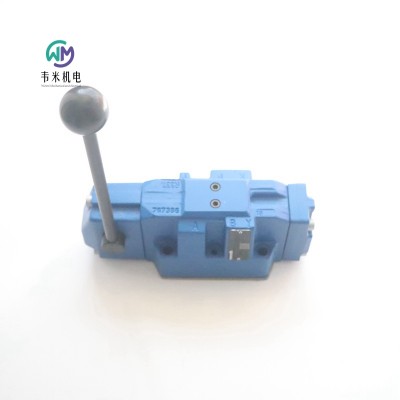

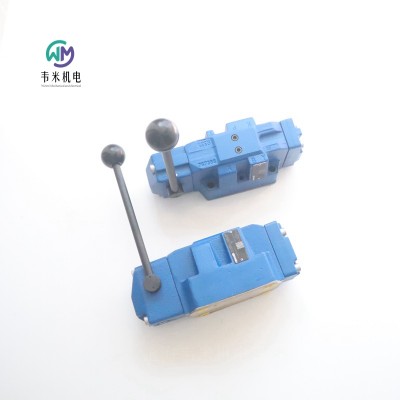

力士乐手动操作换向阀H-4WMM16J72/F

力士乐手动操作换向阀H-4WMM16J72/F，现货库存，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！

力士乐REXROTH带手柄启动的三位四通和二位四通方向阀

类型H-4WMM

规格 16 至 32

组件系列 5X；7X

工作压力 350 bar

流量 450 l/min

特点

– 带手柄启动的直动式方向滑阀

– 符合 DIN 24340 形式 A 和 ISO 4401 的油口安装面

– 带弹簧复位或制动器（可选）

– 启动机制受到防止污染和湿气进入的保护

– 驱动手柄头部可在不拆卸阀门的情况下进行更换

– 有关感应位置开关和接近传感器（无接触且浮动），请参阅 RC 24830（仅限规格 16 和 25）

1、工作压力

H=压力350bar

2、油口

4=4个主油口

3、启动

WMM=手柄操作

4、通径

16=16通径

22=25通径

32=32通径

5、阀芯符号，例如C,J,E等

6、系列

7X=通径 16 和 25 – 组件系列 70 至 79（70 至 79：安装和连接尺寸不变）

5X=通径 32 – 组件系列 50 至 59（50 至 59：安装和连接尺寸不变）

7、复位

无代码=带弹簧复位

F=带制动器

8、阀芯位置监测（仅限规格 16 和 25）

无代码=不带位置开关

QMAG24=监测的阀芯位置 "a"

QMBG24=监测的阀芯位置 "b"

QM0G24=监测的静止位置

9、密封材料

无代码=NBR 密封件

V=FKM 密封件

功能

类型为 WMM 的阀是通过手柄启动的方向滑阀。这些阀控制流体的启动，停止和方向，基本构成是：壳体，手柄，控制阀芯和一个或两个复位弹簧。

在非操作条件下，控制阀芯由复位弹簧固定在中心位置或起始位置。控制阀芯通过手柄启动，手柄通过关节和插脚直接作用于控制阀芯，然后控制阀芯从其静止位置移动到所需的端位置。

在手柄返回到其零位置后，复位弹簧会将控制阀芯推回到其静止位置

类型 H-4WMM../F..（带制动器）

此型号的阀是带 2 个或 3 个阀芯位置和制动器的方向阀，制动器可以安全地将阀芯固定在这些位置中的任一个位置。

技术数据

安装位置  可选

环境温度范围

–30 至 +80°C（NBR 密封件）

–20 至 +80°C（FKM 密封件）

液压油

符合 DIN 51524 的矿物油（HL，HLP）；符合 VDMA 24568的可快速生物降解液压油；HETG（菜籽油）；HEPG（聚乙醇）；HEES（合成酯）；可应要求提供其它液压油

液压油温度范围

–30 至 +80°C（NBR 密封件）

–20 至 +80°C（FKM 密封件）

粘度范围 2.8 至 380mm2/s

德国力士乐REXROTH手动换向阀订货号和型号：

R900926221 H-4WMM16E7X/F

R900924972 H-4WMM16G7X/

R900927809 H-4WMM16J72/F

R900969919 H-4WMM16W7X/F

R900927137 H-4WMM16J72/V

R900953434 H-4WMM22J7X/

力士乐手动操作换向阀H-4WMM16J72/F
