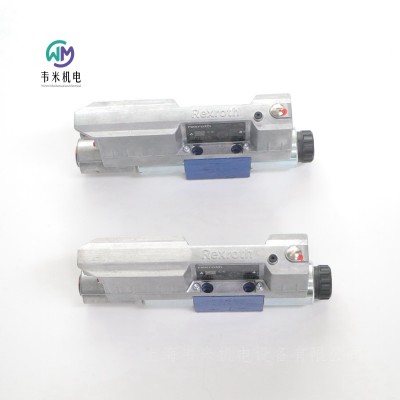

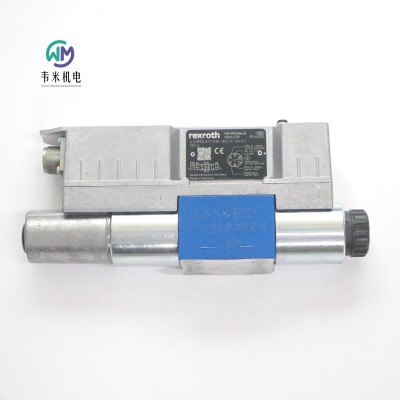

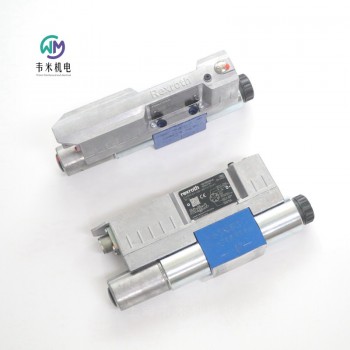

REXROTH比例阀4WREE6V08-30/V/24A1

REXROTH比例阀4WREE6V08-30/V/24A1，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH液压比例方向阀 4WREE6V08-3X/V/24A1

R901496436 4WREE6V08-30/V/24A1

公称尺寸 6，符号 V，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度

直动

滑阀

连接图 ISO 4401-03-02-0-05

大压力 [bar] 350

大体积流量 [l/min] 80

活塞符号 符号 V

连接类型 板式结构

额定流量 [l/min] 8

标称尺寸 6

驱动类型 电气带集成电子元件

连接数 4

开关位置数 3

电源电压 24 VDC

电插头 7 针设备插头 (6 + PE)

电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804

连接 模拟，设定值 ±10 V

符合性说明 CE - 电磁兼容性 2014/30 / EU

液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封 FKM

重量 [kg] 2.6

力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式比例方向阀

4WREE6

规格 6

组件系列 3X

大工作压力 350 bar

大流量 80 l/min

额定流量 (Δp = 10 bar) 4 … 32 l/min

2 位 4 通或 3 位 4 通结构

用于底板安装

油口安装面符合 ISO 4401-03-02-0-05

调整体积流量的方向和大小

通过带对中螺纹的比例线圈进行起动

弹簧定中的控制滑板

带电压或电流输入（"A1" 或 "F1"）的集成控制电子元件 (OBE)

4WREE 型号的阀门是带电气位置反馈和集成电子元件 (OBE) 的直动式比例方向阀。

设置

阀门的基本构成包括：

带连接面的壳体

带有压缩弹簧与弹簧座的控制阀芯

带对中螺纹的线圈

位置传感器

集成电子元件

可通过橡胶塞进行电气零电位调节

功能

线圈断电后，通过弹簧座之间的压缩弹簧使控制阀芯保持在中心位置

通过控制比例线圈（例如线圈 "b" ）对控制阀芯进行直动式操作

将控制阀芯与电气输入信号成比例地向左移动

这样将通过具有渐进流量特性的节流横截面，打开从 P 到 A 及从 B 到 T 的连接

在断电状态下，线圈的复位弹簧使得控制阀芯 (2) 保持在机械中心位置。使用 "V" 型阀芯机能的控制阀芯时，此位置与液压中心位置不对应！电动阀控制环关闭时，控制阀芯将位于液压中心位置。

带 2 个阀芯位置的阀门（型号 "4WREE…A…"）

基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，这两个阀芯位置阀仅配有线圈 "a" 。其配有螺堵来代替第二个比例线圈。

OBE 中的压力补偿元件 "-967"

为了防止集成电子元件 (OBE) 壳体中形成冷凝水，可以使用电子元件保护膜 (11)。

建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。

注意：

由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用寿命的延长而增加。

不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。

PG 装配件不得打开。

产品选型示例：

4WREE6E16-30/V/24A1

4→4 个主油口

WRE→比例换向阀，直动式，带电子位置反馈

E→带集成电子元件 (OBE)

6→通径6

E1→机能符号

16→16 l/min（4 l/min，8 l/min，32 l/min）

30→组件系列 30 … 39 (30 … 39：安装和连接尺寸不变）

V→FKM 密封件（M=NBR 密封件）

24→直流电压 24 V

A1→控制值输入 ±10 V（F1=控制值输入 4 ... 20 mA）

型号  4WREE

规格  6

重量

带两个线圈的阀  2.6kg

带一个线圈的阀  2.1kg

安装位置  任意位置，好为水平

周围温度范围  -20 … +60°C

存储温度范围含 UV 防护  +5 … +40°C

运输温度范围  -30 … +80°C

长存储时间  1年（如果遵循存储条件；请参阅操作说明 07600-B）

正弦试验，符合 DIN EN 60068-2-6  10 ... 2000 Hz/大 10 g/10 个周期/3 个轴

噪音测试符合 DIN EN 60068-2-64  20 ... 2000 Hz/10 gRMS/30 g 峰值/30 分钟/3 个轴

运输冲击符合 DIN EN 60068-2-27  15 g/11 ms/3 冲击/3 个轴

冲击试验符合 DIN EN 60068-2-27  15 g/11 ms/1000 次冲击/3 个轴

大相对湿度  95%

高表面温度  150°C

MTTFD 值符合 EN ISO 13849  150年

符合性

- CE，符合 EMC 指令 2014/30/EU；根据 EN61000-6-2 和 EN61000-6-3 测试

- RoHS 指令 2015/65/EU

- REACH 条例 (EC) 编号 1907/2006

环境兼容性气候  环境监测符合 EN 60068-2

液压

规格   6

大工作压力

接口 P  350bar

Anschluss A  350bar

油口 B  350bar

接口 T  210bar

建议大流量  80l/min

额定流量 (Δp = 10 bar)  4l/min；8l/min；16l/min；32l/min

液压油  HL, HLP, HLPD, HVLP, HVLPD

液压油允许温度范围  -20 … +70°C（-40 … +50°C）

允许粘度范围  20 … 380mm²/s（30 … 46mm²/s）

液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级  等级 20/18/15

电气，集成电子元件 (OBE)

电压类型  直流电压

电源

公称电压  24VDC

下限  19V

上限  36V

大剩余波纹度  2.5Vpp

放大器的电流消耗

大  < 2A

脉冲电流  3A

电磁线圈的电阻

20 °C 时的低温值  2.65Ω

大高温值  4.05Ω

占空比  100%

高线圈温度  150°C

符合 EN 60529 的阀防护  IP65（如果使用的是适合且正确安装的连接插头。）

电磁兼容性 (EMC)  抗扰 prEN 50082-2；干扰发射 EN 50081-1

德国力士乐REXROTH比例阀物料号和型号：

R901496433 4WREE6E08-3X/V/24A1

R901496427 4WREE6E16-3X/V/24A1

R901496427 4WREE6E16-30/V/24A1

R901495957 4WREE6E16-30/V/24A1-655

R901496430 4WREE6E32-3X/V/24A1

R901496430 4WREE6E32-30/V/24A1

R901496435 4WREE6E32-3X/V/24F1

R901514694 4WREE6E32-3X/M/24F1

R901496448 4WREE6E1-32-3X/V/24F1

R901496446 4WREE6E1-32-30/V/24A1

R901496449 4WREE6W1-08-3X/V/24F1

R901496437 4WREE6W16-3X/V/24A1

R901523727 4WREE6W16-3X/V/24F1

R901496438 4WREE6W32-3X/V/24F1

R901496432 4WREE6W32-3X/V/24A1

R901496436 4WREE6V08-30/V/24A1

R901517467 4WREE6V16-3X/V/24F1

R901496440 4WREE6V16-30/V/24A1

R901496451 4WREE6W1-16-30/V/24F1

R901496451 4WREE6W1-16-3X/V/24F1

R901496441 4WREE6W1-32-3X/V/24F1

R901496442 4WREE6W1-32-3X/V/24A1

R901497575 4WREE6WA16-30/V/24A1

力士乐REXROTH液压比例方向阀 4WRTE25E350L-4X/6EG24K31/A1M

R900954283

公称尺寸 25，符号 E，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高

线性特性曲线

滑阀

领航

外控供油，外控回油

连接图 ISO 4401-08-08-0-05

大压力 [bar] 350

大体积流量 [l/min] 870

活塞符号 符号 E

控件 集成电子元件

连接类型 板式结构

额定流量 [l/min] 350

标称尺寸 25

驱动类型 电气带集成电子元件

连接数 4

开关位置数 3

电源电压 24 VDC

电插头 7 针设备插头 (6 + PE)

电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804

连接 模拟，设定值 ±10 V

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 17.88

力士乐REXROTH不带电气位置反馈，不带集成电子元件 (OBE) 的先导式比例方向阀

4WRZ

规格 10, 16, 25, 32

组件系列 7X

大工作压力 350 bar

大流量 1600 l/min

不带集成电子元件 (OBE) 的先导式二级比例方向阀

控制液压油的流向和流量

通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作

用于底板安装：孔图按 ISO 4401

辅助操纵装置，可选

弹簧定中的控制滑板

先导式比例方向阀型号 4WRZ(E)… 和 5WRZ(E).52…

型号为 4WRZ(E)... 的阀门是由比例电磁铁启动的先导式四通方向阀。它们的功能是控制流动方向和流量。

5WRZ(E)… 型阀门配有附加油口“R”（限于 NG52）。

设置：

阀门的基本构成包括：

带比例电磁铁的先导控制阀

带主控制阀芯和对中弹簧的主阀

功能：

线圈断电后，主控制阀芯将通过对中弹簧保持在中心位置。

主控制阀芯由先导控制阀控制；主控制阀芯成比例移动，例如，通过启动线圈“b”。

→控制阀芯向右移动，先导油通过先导控制阀流入压力腔，并使主控制阀芯根据电气输入信号成比例转动。

→通过具有渐进流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接

先导油可通过油口P从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀。

关闭线圈

→ 控制阀芯和主控制阀芯移回至中心位置

根据阀芯位置，液压油可从P流到A，从B流到T，或从P流到B，从A流到T (R)。

可选手动应急操作可在线圈不通电的情况下用于移动控制阀芯。

注意：

意外激活手动应急操作可能会导致不受控制的机器运动！

注意：

由于设计原理，阀内固有内部泄漏，泄漏量可能随着使用年限而增加。

德国力士乐REXROTH电液比例阀物料号和型号：

R900246980 4WRZ10W8-85-73/6EG24N9K4/D3M

R901048582 4WRZE10E85-7X/6EG24N9ETK31/F1D3M

R900617676 4WRZE10E85-7X/6EG24N9ETK31/A1D3M

R900954650 4WRZE10W6-85-7X/6EG24ETK31/A1D3M

R900765029 4WRZE10W6-85-7X/6EG24N9ETK31/A1D3M

R900705138 4WRZE10W6-85-7X/6EG24N9ETK31/F1D3M

R900961306 4WRZE10W6-85-7X/6EG24N9EK31/F1D3M

R900751933 4WRZE10W8-50-7X/6EG24N9ETK31/F1D3M

R900979517 4WRZE10W8-85-7X/6EG24N9ETK31/A1D3M

R900750556 4WRZE10W8-85-7X/6EG24N9EK31/F1D3M

R900724781 4WRZE10W8-85-7X/6EG24N9ETK31/F1D3M

R900728586 4WRZ16W8-150-74/6EG24N9K4/D3M

R900972872 4WRZ16W8-150-7X/6EG24N9ETK4/D3M

R900939922 4WRZE10W6-50-7X/6EG24N9K31/F1D3V

R901245654 4WRZE10W8-85-7X/6EG24ETK31/A1M

R901188943 4WRZE16E150-7X/6EG24N9EK31/A1D3M

R900975491 4WRZE16E-150-7X/6EG24N9ETK31/A1D3M

R900727998 4WRZE16E-150-7X/6EG24N9ETK31/F1D3M

R900727998 4WRZE16E150-74/6EG24N9ETK31/F1D3M

R900750127 4WRZE16W8-150-7X/6EG24N9EK31/A1D3M

R901051825 4WRZE16W8-150-7X/6EG24N9K31/F1D3M

R900618031 4WRZE16W8-150-7X/6EG24N9K31/A1D3M

R900941295 4WRZE16R150-7X/6EG24N9K31/A1D3V

R901548124 4WRZE16W6-180-7X/6EG24N9K31/F1D3M

R900727999 4WRZE16W6-150-7X/6EG24N9ETK31F1D3M

R900717641 4WRZE16E1-150-74/6EG24N9ETK31/A1D3M

R901048581 4WRZE32W8-360-7X/6EG24N9K31/F1D3M

R900970810 4WRZ25E325-73/6EG24N9EK4/D3M

R900712186 4WRZ25E325-73/6EG24N9K4/D3M

R900973574 4WRZ25E1-325-7X/6EG24N9EK4/D3M

R900617675 4WRZE25E220-7X/6EG24N9ETK31/A1D3M

R900968534 4WRZ25W8-220-73/6EG24N9EK4/D3M

R900244765 4WRZ25W6-325-7X/6EG24N9ETK4/D3M

R901035223 4WRZE25W6-325-7X/6EG24N9ETK31/F1M

R901072891 4WRZE25W6-325-7X/6EG24N9K31/F1D3M

R900757604 4WRZE25W8-220-7X/6EG24N9EK31/F1D3M

R901014940 4WRZE25W8-325-7X/6EG24N9K31/F1D3M

R900753993 4WRZE25W8-325-7X/6EG24N9EK31/F1D3M

R901004329 4WRZE25W8-220-7X/6EG24N9K31/F1D3M

R900763679 4WRZ32W8-520-73/6EG24N9TK4/D3M

力士乐REXROTH比例阀R900968534

液压比例方向阀 4WRZ25W8-220-7X/6EG24N9EK4/D3M

R900968534 4WRZ25W8-220-73/6EG24N9EK4/D3M

公称尺寸 25, , 符号 W8, , 通过外部电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀，根据液压符号可靠控制油流方向

滑阀

由伺服电动机控制的

内部先导油供应，外部先导油回油

带减压阀

带隐蔽式辅助驱动装置

产品属性

连接图 ISO 4401-08-08-05

产品系列 4WRZ（E）

工作压力[bar] 350

流量[l/min] 870

滑阀符号 符号W8

连接类型 底板安装

标称流量[l/min] 220

大小 25

驱动类型 带外部电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 3极连接器（2+PE）

电气连接说明 符合EN 175201-804的7极（6+PE）连接器

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 20.56

力士乐REXROTH先导式比例方向阀4WRZ25E325-7X/6EG24N9EK4/D3M

R900970810

公称尺寸 25，符号 E，电气带外接电子元件，24 V DC

高性能范围内的工业液压阀，根据液压符号可靠控制油流方向

带隐藏式手动操作

滑阀

领航

内控供油，外控回油

带减压阀

连接图 ISO 4401-08-08-0-05

大压力 [bar] 350

大体积流量 [l/min] 870

活塞符号 符号 E

连接类型 板式结构

额定流量 [l/min] 325

标称尺寸 25

驱动类型 电气带外接电子元件

连接数 4

开关位置数 3

电源电压 24 VDC

电插头 3 针设备插头 (2 + PE)

电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 20.44

力士乐REXROTH液压比例方向阀 4WRZE16W8-180-7X/6EG24N9K31/A1M

R901483053

规格 16，符号 W8，集成电子元件，24 V DC

高性能范围内的工业液压阀，根据液压符号可靠控制油流方向

带隐藏式手动操作

滑阀

先导

外控供油，外控回油

不带减压阀

连接图 ISO 4401-07-07-0-05

大压力 [bar] 350

大体积流量 [l/min] 460

活塞符号 符号 W8

连接类型 板式结构

额定流量 [l/min] 180

标称尺寸 16

驱动类型 电气带集成电子元件

连接数 4

开关位置数 3

电源电压 24 VDC

电插头 7 针设备插头 (6 + PE)

电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804

连接 模拟，设定值 ±10 V

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 12.56

力士乐REXROTH带电气位置反馈 (Lvdt DC/DC ±10 V) 的高频响阀

4WRPH 6

规格 6

组件系列 2X

大工作压力 315 bar

大流量 40 l/min

额定流量 2 … 40 l/min

带伺服阀性能控制阀芯和套筒的直动式高频响阀

单侧操作，四位四通故障安全位置处于关闭状态

带电气位置反馈和位置传感器 (Lvdt DC/DC) 电子元件的控制线圈

用于生产和测试系统的电液控制

用于底板安装：孔图按 ISO 4401

4WRPH6 型阀门为带电气位置反馈的具有伺服阀性能的直动式高频响阀。阀门从一侧启动，并且在停用状态时位于 4/4 故障安全位置。它们适用于生产和测试系统中的电液控制。

德国力士乐REXROTH比例阀订货号和型号：

0811404034 4WRPH6C3B12L-2X/G24Z4/M

0811404035 4WRPH6C3B24L-20/G24Z4/M

0811404036 4WRPH6C3B40L-20/G24Z4/M

0811404039 4WRPH6C4B40L-20/G24Z4/M

力士乐REXROTH比例阀0811404034

液压比例方向阀 4WRPH6C3B12L-2X/G24Z4/M

公称尺寸 6, , 符号 C3, , 通过外部电子元件实现电气控制, , 24 VDC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。由于内部活塞位置反馈，精度很高

滑阀

直接驱动

产品属性

连接图 ISO 4401-03-02-02-94

产品系列 4WRPH 6

工作压力[bar] 315

流量[l/min] 22

滑阀符号 符号C3

连接类型 底板安装

标称流量[l/min] 12

大小 6.

驱动类型 带外部电子设备的电气

端口数 4.

切换位置数量 4.

电源电压 24伏直流电

电子连接器 3极连接器（2+PE）

电气连接说明 符合EN 175201-804的7极（6+PE）连接器

符合性说明 CE–电磁兼容性2014/30/EU；RoHS指令2011/65/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 2.72

力士乐REXROTH带电气位置反馈 (Lvdt DC/DC ±10 V) 的高频响阀

4WRPH 10

规格 10

组件系列 2X

大工作压力 315 bar

大流量 100 l/min

额定流量 50 … 100 l/min

带伺服阀性能控制阀芯和套筒的直动式高频响阀

单侧操作，四位四通故障安全位置处于关闭状态

带电气位置反馈和位置传感器 (Lvdt DC/DC) 电子元件的控制线圈

用于生产和测试系统的电液控制

用于底板安装：孔图按 ISO 4401

4WRPH10 型阀门为带电气位置反馈的具有伺服阀性能的直动式高频响阀。阀门从一侧启动，并且在停用状态时位于 4/4 故障安全位置。它们适用于生产和测试系统中的电液控制。

德国力士乐REXROTH比例阀订货号和型号：

0811404060 4WRPH10C4B50L-20/G24Z4/M

0811404061 4WRPH10C4B100L-20/G24Z4/M

R901222250 4WRPH10C3B50L-20/G24K0/M-750

力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀

4WRPEH 6

规格 6

组件系列 3X

大工作压力 350 bar

额定流量 4 … 40 l/min

用于 I4.0 的数字接口 IO-link

可靠 - 经过验证且坚固耐用的设计

安全 - 控制阀芯的故障安全位置处于关闭状态

节能 - 无需先导油

高质量 - 具有伺服阀性能的控制阀芯和套筒

灵活 - 适用于位置、速率和压力控制

 - 响应灵敏度高，滞后小

IO-link 接口，可选

4WRPEH 型阀门是带有电气位置反馈和集成电子元件 (OBE) 直动式方向控制阀。

结构

4WRPEH 高频响阀主要包括：

带具有伺服性能的控制阀芯和套筒的阀壳体

带位置传感器的控制线圈（可选配电子元件保护膜）

带模拟量或 IO-link 接口 的集成电子元件 (OBE)（可选配减振板）

功能

集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下，行程线圈将被激活。由于线圈磁力发生改变，控制阀芯将扺抗弹簧进行调节。行程/控制阀芯横截面以与控制值成比例的方式进行控制。在控制值预设值为 0 的情况下，电子元件调节控制阀芯抵抗弹簧至中心位置。在未激活状态下，弹簧处于松弛状态，此时弹簧长度长，阀门处于故障安全位置。

控制线圈切断

在以下故障情况下，集成电子元件 (OBE) 使控制线圈断电，且控制阀芯将设置为故障安全位置：

低于小电源电压

仅当接口为 "F1" 时：

电流值低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））

仅当接口为 "L1" 时：

使能未激活，通讯中断（看门狗）

内部 IO-link 发生故障时

仅当接口为 "C6" 时：

额外释放未激活

减振板 "D"

减振板降低集成电子元件上的加速振幅（频率 >300 Hz）。

注意：

对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。

电子元件保护膜“-967”

要保护集成电子元件 (OBE) 壳体中的冷凝格式，可以使用电子元件保护膜。

建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。

力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀

4WRPEH 10

规格 10

组件系列 3X

大工作压力 350 bar

额定流量 50 … 100 l/min

用于 I4.0 的数字接口 IO-link

可靠-经过验证且坚固耐用的设计

安全-控制阀芯的故障安全位置处于关闭状态

节能-无需先导油

高质量-具有伺服阀性能的控制阀芯和套筒

灵活 - 适用于位置、速率和压力控制

 - 响应灵敏度高，滞后小

IO-link 接口，可选

4WRPEH 型阀门是带有电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀。

结构

4WRPEH 高频响阀主要包括：

带伺服阀性能控制阀芯和套筒的阀体

带位置传感器的控制线圈（可选配电子元件保护膜）

带模拟接口或 IO-link 接口的集成电子元件 (OBE)（可选配衰减阀板）

功能

集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下，行程线圈将被激活。由于磁力变化，该线圈需抵住弹簧调节控制阀芯。行程/控制阀芯剖面以与控制值成比例的方式进行控制。在控制值预设值为 0 的情况下，电子元件扺住弹簧将控制阀芯调节到中心位置。在停用状态下，弹簧处于松弛状态，此时弹簧长度长，阀门处于故障安全位置。

控制线圈断电

在以下故障情况下，集成电子元件 (OBE) 使控制线圈断电，且控制阀芯将设置为故障安全位置：

低于小电源电压

仅当接口为 "F1" 时：

电流值低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））

仅当接口为 "L1" 时：

使能未激活，通讯中断

内部 IO-link 发生故障时

仅当接口为 "C6" 时：

额外使能未激活

衰减阀板 "D"

衰减阀板降低集成电子元件上的加速振幅（频率 >300 Hz）。

注意：

不建议将衰减阀板用于主要为低频激励 < 300 Hz 的应用。

电子元件保护膜 "-967"

为避免在集成电子元件 (OBE) 壳体中出现冷凝液，可使用电子元件保护膜。

建议在环境空气湿度较高以及周期性温度变化较大的非工业常见条件下使用。

德国力士乐REXROTH比例阀订货号和型号：

0811404816 4WRPEH10CB50P-2X/G24/K0/F1M

R901558296 4WRPEH10CB50P-3X/M/24F1

0811404809 4WRPEH10CB100L-2X/G24K0/A1M

0811404817 4WRPEH10C3B100L-2X/G24K0/F1M

0811404765 4WRPEH10CB50L-2X/G24K0/F1M

0811404819 4WRPEH10C3B50L-2X/G24K0/F1M

0811404821 4WRPEH10C1B100L-2X/G24K0/A1M

R901526079 4WRPEH10C1B100L-3X/M/24A1

0811404801 4WRPEH10C3B100L-20/G24K0/A1M

0811404802 4WRPEH10C4B50L-2X/G24K0/A1M

0811404808 4WRPEH10C3B50L-2X/G24K0/B5M

0811404800 4WRPEH10C3B50L-2X/G24K0/A1M

0811404803 4WRPEH10C4B100L-2X/G24K0/A1M

R901411433 4WRPEH10C4B100L-30/M/24A1

0811404806 4WRPEH10CB100L-2X/G24K0/F1M

R901526070 4WRPEH10CB100L-3X/M/24F1

R901493886 4WRPEH10C3B100L-3X/M/24A1

R901544103 4WRPEH10C4B50L-3X/M/24F1-561

R901526122 4WRPEH10C3B50L-3X/M/24F1

R901228642 4WRPEH10C3B50L-2X/G24K0/F1V

R901549974 4WRPEH10C3B50L-3X/V/24F1

R901494254 4WRPEH10C4B50L-3X/M/24A1

R901526128 4WRPEH10C5B100P-3X/M/24A1

力士乐REXROTH比例阀R901526070

液压比例方向阀 4WRPEH10CB100L-3X/M/24F1

R901526070 4WRPEH10CB100L-32/M/24F1

公称尺寸 10, , 符号 C, , 通过集成电子元件实现电气控制, , 24 VDC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。由于内部活塞位置反馈，精度很高

滑阀

直接驱动

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRPEH10

工作压力[bar] 350

滑阀符号 符号C

连接类型 底板安装

标称流量[l/min] 100

大小 10

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 4.

电源电压 24伏直流电

电气连接说明 符合EN 175201-804的7极（6+PE）连接器

无线连接 模拟，指令值4…20mA

符合性说明 CE–电磁兼容性2014/30/EU；RoHS指令2011/65/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 6.78

力士乐REXROTH比例阀R901411433

液压比例方向阀 4WRPEH10C4B100L-3X/M/24A1

R901411433 4WRPEH10C4B100L-30/M/24A1

公称尺寸 10, , 符号 C4, , 通过集成电子元件实现电气控制, , 24 VDC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。由于内部活塞位置反馈，精度很高

滑阀

直接驱动

集成电子

线性流动特性

产品属性

连接图 ISO 4401-05-04-05

产品系列 4小时10分

工作压力[bar] 350

流量[l/min] 120

滑阀符号 符号C4

连接类型 底板安装

标称流量[l/min] 100

大小 10

驱动类型 带车载电子设备的电气

端口数 4.

切换位置数量 4.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

无线连接 指令值输入±10 V

符合性说明 CE–电磁兼容性2014/30/EU；RoHS指令2011/65/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 6.76

力士乐REXROTH比例阀

4WREEM系列

4/3比例方向阀

直接操作，集成电子设备

尺寸6和10

组件系列2X

工作压力315巴

流量：

90升/分钟（6通径）

180升/分钟（10通径）

特征

–直接操作的比例方向阀，用于控制流向和流量大小

–通过带有中心螺纹和可拆卸线圈的比例电磁阀进行操作

–电气位置反馈

–带B6接口的集成电子设备（OBE）

–监控控制滑阀位置

–有或没有步进功能

–弹簧中心控制滑阀

–对于子板安装：根据ISO 4401的端口模式

功能

4/3比例方向阀设计为板式直接操作装置。操作由带中心螺纹和可拆卸线圈的比例电磁阀实现。

电磁阀由内部电子设备控制。

在4WREEM...版本中，该阀门配备了sym-metric阀芯重叠，并具有操作方向和阀芯中心位置监测功能。

此外，4WREEM...J…模型具有阶跃函数来补偿这种重叠。这意味着滑阀重叠会很快通过。该阀门主要用于具有高安全要求的机器，例如液压机控制。

该阀门主要由以下部分组成：

–带连接面的外壳

–带压缩弹簧的控制滑阀

–带中心螺纹的电磁阀

–位置传感器

-集成电子

功能说明：

–在电磁阀断电的情况下，压缩弹簧将控制滑阀置于中心位置

–通过控制比例电磁阀直接操作控制滑阀

→控制滑阀向左的位移与电气输入信号成比例

→通过具有渐进流动特性的孔板型横截面从P连接到A，从B连接到T

–关闭电磁阀“b”

→压缩弹簧使控制滑阀回到中心位置

如果没有可用的启用信号，则输出级被锁定，阀门不起作用。输出级的操作准备情况可以通过引脚8查询。如果电源电压故障或没有可用的指令值，则阀控制滑阀通过定心弹簧保持在中心位置。在E滑阀的此位置：A、B、P和T被阻断，在W滑阀中：A和B连接到T。

监控功能：

–通过感应式位置传感器监测控制滑阀位置

-集成电子设备的输出信号可以通过外部安全控制进行评估，以检测阀门的任何故障

–通过关闭释放电压来阻断电源输出级

注意：根据EN13849，不允许关闭！

–输出级通过启用输入启用。

状态信息通过8发送

–将信号引出到连接器的信号输出引脚9、引脚10和引脚11

当超过阈值（+Xw和-Xw）时，触发逻辑开关状态信号

–在监控功能的高级控制中使用开关信号

用作安全相关部件的先决条件

液压回路：

–整个控制必须符合与应用相关的标准要求，例如EN693、EN12622或EN13849

–如果调用安全功能或控制检测到错误，关闭电源电压（引脚1和引脚2）和释放（引脚3）必须导致阀门关闭

–滑阀位置传感器倒置时，不得垂直操作阀门

注意！

由于设计原理，内部泄漏是阀门固有的，在整个生命周期内可能会增加。

油箱管路不得排空。在相应的安装条件下，需要安装预加载阀（预加载压力约为2巴）。

技术数据（对于这些参数之外的应用，请咨询我们！）

一般的

通径6 10

重量kg 2.4 6.5

安装位置水平，不得垂直安装

环境温度范围  –20至+50°C

储存温度范围  –20至+80°C

MTTFd值符合EN ISO 13849 150年1）

液压（使用HLP46测量，ϑ油=40°C±5°C）

大运行压力

–端口A、B、P  315bar

–端口T  210bar

Δp=10 bar l/min时的额定流量qV nom 4、8、16、32  ； 25、50、75

大允许流量 90l/min 180l/min

大允许零流量pe=100巴  ≤0.3l/min  ≤0.6l/min

液压油温度范围 –20至+80°C（推荐为+40至+50）

粘度范围  20至380mm2/s（推荐30至46）

液压系统的大允许污染程度，符合ISO 4406（c）的清洁度等级的流体 Class 20/18/15

滞后率≤0.1%

反转范围≤0.05%

响应灵敏度≤0.05%

液压变化时的零点漂移 <0.15%/10 K

流体温度和工作压力 <0.1%/100巴

液压系统中必须遵守为部件规定的清洁度等级。有效的过滤可以防止故障，同时延长组件的生命周期。

电气技术数据

电源电压

标称电压 24VDC

下限值 19VDC

上限值 35VDC

放大器的电流消耗 大2.0A+开关输出负载

冲击电流 3.0A+开关输出负载

指令值输入电压输入“B6”V±10，Re=100 kΩ

指令值输出  ±10V

占空比  100%

高线圈温度  高达150°C

防护等级符合DIN 40050 IP 65，带安装和锁定的插入式连接器

电气连接，配合连接器（尺寸单位为毫米）

根据DIN EN 175201-804单独订购材料号为R900752278（塑料版）的配对连接器，一个直径为12至14毫米的电缆。

根据DIN EN 175201-804单独订购材料号为R900884671（塑料版）的配对连接器，两个直径为6至8毫米的电缆。

德国力士乐REXROTH比例阀订货号和型号：

R900707192 4WREEM6E32-2X/G24K34/B6V

R901037664 4WREEM6W1-32-2X/G24K34/B6V

R901037664 4WREEM6W1-32-22/G24K34/B6V

R900778032 4WREEM6E16J-2X/G24K34/B6V-735

R901008707 4WREEM10W75-21/G24K34/B6V

R901084068 4WREEM10R3-75-2X/G24K34/B6V

R901090746 4WREEM10E1-75-2X/G24K34/B6V

REXROTH比例阀4WREE6V08-30/V/24A1
