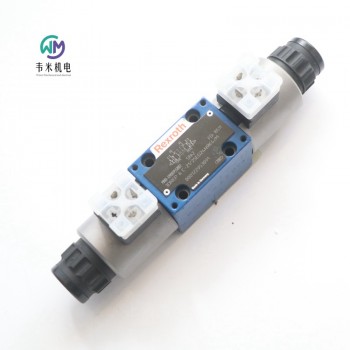

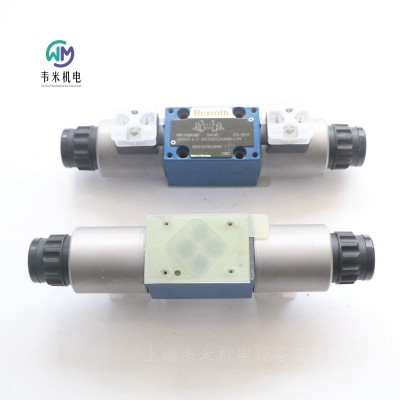

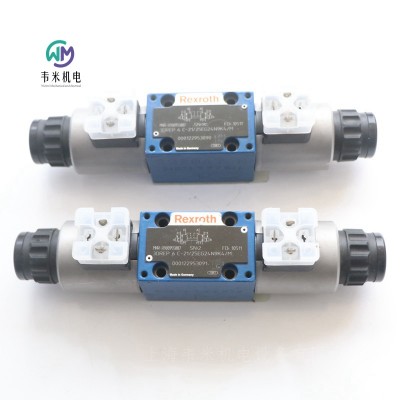

比例减压阀3DREP6C-21/25EG24N9K4/M

力士乐比例减压阀3DREP6C-21/25EG24N9K4/M，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH比例减压阀R900955887

减压阀 3DREP6C-2X/25EG24N9K4/M

R900955887 3DREP6C-21/25EG24N9K4/M

公称尺寸 6, , P → A，P → B / A → T，B → T, , 通过外部电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀。可靠地将压力降至指令值信号。

滑阀

直接驱动

压力调节范围可达25巴

压力调节范围可达25巴

带隐蔽式辅助驱动装置

由伺服电动机控制的

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 3DREP（E）6

工作压力[bar] 100

流量[l/min] 15

滑阀符号 P→A，P→B/A→T，B→T

连接类型 底板安装

大小 6.

驱动类型 带外部电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 2.04

力士乐REXROTH三通型号的直动式比例减压阀

3DREP(E) 6

规格 6

组件系列 2X

安装位置  任意位置，好为水平

重量  2kg

温度范围  -20 … +80℃

建议粘度范围  30 … 46

滞后  ≤ 5%

重复精度  ≤ 1%

响应灵敏度  ≤ 0.5%

反向死区  ≤ 1%

大工作压力 100 bar

大流量 15 l/min

电压类型  直流电压

信号类型  模拟

用于控制压力和流向的直动式比例阀

通过带有中心螺纹和可拆卸线圈的比例电磁铁进行操纵

用于底板安装：孔图按 ISO 4401

手动应急操作，可选

弹簧定中的控制滑板

带集成电子元件 (OBE) 的型号 3DREPE

带外部电子元件的型号 3DREP

三通减压阀类型 3 DREP 6.. 由比例电磁铁进行直动式操作。其将电气输入信号转换为比例压力输出信号。比例电磁铁是可控制的湿式插脚直流线圈，带有对中螺纹和可拆卸线圈。这些线圈可选择性地由外部控制电子元件（3DREP 型）或集成控制电子元件（3DREPE 型）进行控制。

设置：

阀门的基本构成包括：

带连接面的壳体

控制阀芯，带压力测量阀芯

带对中螺纹的线圈

可选集成控制电子元件

功能：

通过比例电磁铁设置 A 或 B 中的压力。压力的大小取决于电流。线圈断电后，控制阀芯 将通过压缩弹簧保持在中心位置。油口 A 和 B 连接到 T，以便液压油可以不受阻挡地流入油箱。通过为比例电磁铁（例如线圈“a”）通电，压力测量阀芯和控制阀芯 将向右移动。这样将通过具有渐进流体特性的节流横截面，打开从 P 到 B 及从 A 到 T 的连接。在通道 B 中形成的压力通过压力测量阀芯的表面作用于控制阀芯，抵抗线圈磁力。压力测量阀芯受线圈“b”支撑。如果压力超过线圈“a”上设置的值，将逆线圈磁力方向回推控制阀芯，并建立 B 与 T 的连接，直到重新达到调定压力。

压力与线圈电流成比例。当线圈关闭时，控制阀芯 在压缩弹簧的作用下返回到中心位置。可选手动应急操作元件可在线圈不通电的情况下移动控制阀芯。

注意：

意外激活手动应急操作元件可能会导致不受控制的机器运动！

带两个阀芯位置的阀门（型号 3DREP..A.. 或 3DREP..B..）：

基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，双阀芯位置阀仅配有线圈“a” 或线圈“b”。它装有保护塞来代替第二个比例电磁铁。

注意：

不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。

控制值：

E 处的参考电位和 D 处的正控制值（或 12 ... 20 mA）导致 A 处产生压力。

E 处的参考电位和 D 处的负控制值（或 12 ... 4 mA）导致 B 处产生压力。

通过“b”侧带线圈的阀门（型号 A），E 处的参考电位和 D 处的正控制值（4 ... 20 mA）将导致 A 处产生压力。

通过“a”侧带线圈的阀门（型号 B），E 处的参考电位和 D 处的正控制值（4 ... 20 mA）将导致 B 处产生压力。

连接电缆：

推荐：

电缆长度不超过 25 m：型号 LiYCY 5 x 0.75 mm2

电缆长度不超过 50 m：型号 LiYCY 5 x 1.0 mm2

外径 6.5 至 11 mm

在供电侧将屏蔽连接到 PE。

德国力士乐REXROTH比例减压阀订货号和型号：

R900494167 3DREP6C-1X/25A24NK4M

R900962045 3DREP6A-2X/45EG24N9K4/M

R900954417 3DREP6A-2X/25EG24K4/M

R901323921 3DREP6A-2X/45EG24NJK31/V

R900955887 3DREP6C-20/25EG24N9K4/M

R901227875 3DREP6C-21/25EG24N9K4/V-674

R900547100 3DREP6C-1X/25A24N9K4M

R900956100 3DREP6C-2X/16EG24N9K4/M

R900956101 3DREP6C-20=25EG24N9K4/M=00

R900956101 3DREP6C-21=25EG24N9K4/M=00

R900958788 3DREPE6C-21=25EG24N9K31/A1M=00

R900706205 3DREPE6C-21/45EG24N9K31/A1M

R900963713 3DREPE6C-2X/45EG24N9K31/A1V

R900925484 3DREPE6C-2X/25EG24N9K31/A1V

R900700593 3DREPE6C-2X/16EG24N9K31/A1V

R900958859 3DREPE6C-21=25EG24N9K31/F1M=00

R901418062 3DREPE6A-2X/16EG24N9K31/F1V

R900973965 3DREPE6C-2X=25EG24K31/F1M=00

R900930264 3DREPE6C-21=25EG24N9K31/A1V=00

R901051881 3DREPE6A-2X/45EG24N9K31/A1M

R900955784 3DREPE6C-2X/25EG24N9K31/A1M

R901076954 3DREPE6B-2X/25EG24N9K31/F1M

力士乐REXROTH液压比例方向阀

R900921739 4WRA10E30-2X/G24N9K4/V

公称尺寸 10，符号 E，电气带外接电子元件，24 V DC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。

滑阀

直接驱动

带隐蔽式辅助驱动装置

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRA10

工作压力[bar] 315

流量[l/min] 75

滑阀符号 符号E

连接类型 底板安装

标称流量[l/min] 30

尺寸 10

驱动类型 带外部电子设备的电气

端口数量 4.

切换位置数量 3.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 5.98

力士乐REXROTH液压比例方向阀

R900954061 4WRA10E60-2X/G24K4/V

公称尺寸 10，符号 E，电气带外接电子元件，24 V DC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。

滑阀

直接驱动

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRA10

工作压力[bar] 315

流量[l/min] 75

滑阀符号 符号E

连接类型 底板安装

标称流量[l/min] 60

尺寸 10

驱动类型 带外部电子设备的电气

端口数量 4.

切换位置数量 3.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 6.

力士乐REXROTH不带电气位置反馈，带集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀4WRAE

规格 6, 10

组件系列 2X

大工作压力 315 bar

大流量 75 l/min

不带电气位置反馈，带集成电子元件 (OBE) 的直动式比例方向阀

控制液压油的流向和流量

通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作

用于底板安装：孔图按 ISO 4401

弹簧定中的控制滑板

在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。通过集成电子元件控制线圈。

设置：

阀门的基本构成包括：

带连接面的壳体 (1)

带有压缩弹簧（3 和 4）的控制阀芯 (2)

带对中螺纹的线圈（5 和 6）

集成电子元件 (7)

线圈（5 和 6）断电后，控制阀芯 (2) 将通过压缩弹簧（3 和 4）保持在中心位置

通过为比例电磁铁通电，例如，为线圈“b”(6) 通电，从而直接操作控制阀芯 (2)

控制阀芯 (2) 与电气输入信号成比例地向左移动

通过具有渐进流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接

关闭线圈 (6)

控制阀芯 (2) 在压缩弹簧 (3) 的作用下返回到中心位置

带两个阀芯位置的阀门（型号 4WRA...A...）：

基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”。它配有带 NG 6 的保护塞 (8.1) 或带 NG10 的盖 (8.2) 来代替第二个比例电磁铁。

注意：

不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。

型号详情举例：

4WRAE6E30-23/G24K31/A1V

4→4 个主油口

WRAE →带集成电子元件的比例方向阀

6→ 通径6（通径6，通径10）

E→油路机能型（E,E1,W,W1,EA,WA）

30→ 额定流量 6通径 30 l/min（7 l/min，15 l/min）

        额定流量10通径 （30 l/min，60 l/min）

23→组件系列 20 ... 29（20 ... 29：安装和连接尺寸不变）

G24→电源电压 24 V

K31→连接器 DIN EN 175201-804

A1→控制值 ±10 V（F1=控制值 4 至 20 mA）

V→密封材料FKM 密封件（M=NBR 密封件）

液压

型号   4WRAE

规格  6   10

安装位置  任意位置，好为水平

周围温度范围  -20 … +50°C

存储温度范围  -20 … +80°C

重量：2.2kg   6.8kg

液压油 符合 DIN 51524 规定的矿物油（HL、HLP）

液压油温度范围  -20 … +80°C（+40 … +50℃）

粘度范围  20 … 380mm²/s（30 … 46mm²/s）

液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级  等级 20/18/15 符合 ISO 4406 (c)

滞后  ≤ 5%

反向死区  ≤ 1%

响应灵敏度  ≤ 0.5%

电气

电压类型 直流电压

大线圈电流  2.5A

大电流消耗

放大器  1.8A

放大器（脉冲电流）  3A

电磁线圈电阻

20 °C 时的低温值  2Ω

大高温值  3Ω

启动时间  100%

高线圈温度+ 150°C

电源  24VDC

电源电压范围  19 … 35V

控制值输入"A1"  ± 10V

控制值输入范围“F1”  4 … 20mA

德国力士乐REXROTH比例阀物料号和型号：

R900954071 4WRAE6E30-23/G24K31/A1V

R900762072 4WRAE6W30-23/G24K31/F1V

R900954076 4WRAE6W07-23/G24K31/A1V

R900965674 4WRAE10E60-2X/G24K31/F1V

R900954083 4WRAE10E60-2X/G24K31/A1V

R900558356 4WRAE10E60-2X/G24N9K31/A1V

R900929318 4WRAE10E60-2X/G24N9K31/F1V

R900710530 4WRAE10W60-2X/G24K31/F1V

R900954088 4WRAE10W60-22/G24K31/A1V

R900900988 4WRAE10W60-2X/G24N9K31/A1V

R900920055 4WRAE10W60-2X/G24N9K31/F1V

R900954089 4WRAE10W1-60-2X/G24K31/A1V

R900732536 4WRAE10W1-60-2X/G24K31/F1V

R900936006 4WRAE10W1-60-2X/G24N9K31/A1V

R900949757 4WRAE10W1-60-2X/G24N9K31/F1V

力士乐REXROTH比例阀R900954076

液压比例方向阀 4WRAE6W07-2X/G24K31/A1V

R900954076 4WRAE6W07-23/G24K31/A1V

公称尺寸 6, , 符号 W, , 通过集成电子元件实现电气控制, , 24 VDC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。

滑阀

直接驱动

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 4WRA.6,10

工作压力[bar] 315

流量[l/min] 42

滑阀符号 符号W

连接类型 底板安装

标称流量[l/min] 7.

大小 6.

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

无线连接 模拟，指令值±10 V

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 2.2

力士乐REXROTH比例阀R900954071

液压比例方向阀 4WRAE6E30-2X/G24K31/A1V

R900954071 4WRAE6E30-23/G24K31/A1V

公称尺寸 6, , 符号 E, , 通过集成电子元件实现电气控制, , 24 VDC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。

滑阀

直接驱动

带隐蔽式辅助驱动装置

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 4WRA.6,10

工作压力[bar] 315

流量[l/min] 42

滑阀符号 符号E

连接类型 底板安装

标称流量[l/min] 26

大小 6.

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

无线连接 模拟，指令值±10 V

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 2.2

力士乐REXROTH比例阀R900762072

液压比例方向阀 4WRAE6W30-2X/G24K31/F1V

R900762072 4WRAE6W30-23/G24K31/F1V

公称尺寸 6, , 符号 W, , 通过集成电子元件实现电气控制, , 24 VDC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。

滑阀

直接驱动

带隐蔽式辅助驱动装置

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 4WRA.6,10

工作压力[bar] 315

流量[l/min] 42

滑阀符号 符号W

连接类型 底板安装

标称流量[l/min] 26

大小 6.

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

无线连接 模拟，指令值4…20mA

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 2.2

力士乐REXROTH带电气位置反馈，不带集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀4WRE

规格 6

组件系列 2X

大工作压力 315 bar

大流量 80 l/min

带电气位置反馈和外部电子元件的直动式比例方向阀

调整体积流量的方向和大小

通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作

用于底板安装：孔图按 ISO 4401

弹簧定中的控制滑板

型号 4WRE...-2X/...

在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈由外部电子元件进行控制。

设置：

阀门的基本构成包括：

带连接面的壳体 (1)

带有压缩弹簧（3 和 4）与弹簧座（5 和 6）的控制阀芯 (2)

带对中螺纹的线圈（7 和 8）

位置传感器 (9)

线圈（7 和 8）断电后，位于弹簧座（5 和 6）之间的压缩弹簧（3 和 4）可将控制阀芯 (2) 置于中心位置

可通过控制比例电磁铁（例如，线圈“b”(8)）直接操作控制阀芯 (2)

控制阀芯 (2) 与电气输入信号成比例地向左移动

通过具有渐进流量特性的节流横截面，

进行从 P 到 A 及从 B 到 T 的连接

关闭线圈 (8)

控制阀芯 (2) 在压缩弹簧 (3) 的作用下返回到中心位置

功能：

在断电状态下，线圈的复位弹簧使得控制阀芯 (2) 保持在机械中心位置。使用带有符号“V”的控制阀芯时，此位置与液压中心位置不对应！电动阀控制环关闭时，控制阀芯将位于液压中心位置。

重要注意事项：

PG 装配 (11) 不得打开。位于下方的调节螺母的机械调节已禁用，该操作会损坏阀门！

带两个阀芯位置的阀门：（型号 4WRE…A...）

基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”(7)。它配有保护塞 (10) 来代替第二个比例电磁铁。

注意：

由于设计原理，阀内固有内部泄漏，泄漏量可能随着使用年限而增加。

注意：

不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。

型号示例：

4WRE6V16-22/G24K4/V

4→4 个主油口

WRE→带电气位置反馈的比例方向阀

6→通径6（通径10）

V→技能符号（E; E1-; V; V1-; W; W1-; EA; WA）

16→额定流量 NG6 16 l/min（4 l/min，8 l/min，32 l/min）

       额定流量 NG10（25 l/min，50 l/min，75 l/min）

22→组件系列 20 ... 29（20 ... 29：安装和连接尺寸不变）

G24→电源电压 24 V

K4→连接器 DIN EN 175301-803

V→FKM 密封件（M=NBR 密封件）

型号  4WRE

规格  6

安装位置  任意位置，好为水平

周围温度范围  -20 … +70°C

存储温度范围  -20 … +80°C

重量  2.2kg

MTTFD 值符合 EN ISO 13849  150y

大工作压力  315bar

大工作压力

接口 P  315bar

接口 T 210 bar

Anschluss A 315 bar

油口 B  315bar

大流量  80l/min

额定流量  4l/min  8l/min  16l/min  32l/min

液压油  HL、HLP

液压油温度范围  -20 … +80°C（+40 … +50℃）

粘度范围  20 … 380mm²/s（30 … 46mm²/s）

液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级

等级 20/18/15 符合 ISO 4406 (c)

滞后  ≤ 0.1%

反向死区  ≤ 0.05%

响应灵敏度  ≤ 0.05%

更改下列项时的零位漂移

液压油温度  ≤ 0.15%/10 K

工作压力  ≤ 0.1%/100 bar

电气

规格  6

电压类型  直流电压

大电流消耗

（放大器）  2A

（放大器（脉冲电流））  3A

电磁线圈电阻

20 °C 时的低温值  2.65Ω

大高温值  4.05Ω

启动时间 100%

高线圈温度  150°C

防护等级符合 DIN EN 60529  IP65（如果使用的是适合且正确安装的连接插头。）

电源  24V

电源电压范围  19,4 … 35V

德国力士乐REXROTH比例阀物料号和型号：

R900968149 4WRE6E1-08-2X/G24K4/V

R900968149 4WRE6E1-08-22/G24K4/V

R900954092 4WRE6E16-2X/G24K4/V

R900954094 4WRE6E1-32-2X/G24K4/V

R900941264 4WRE6W08-2X/G24K4/V

R900944121 4WRE6W16-2X/G24K4/V

R900933480 4WRE6W32-2X/G24K4/V

R900965434 4WRE6WA16-2X/G24K4/V

R901032028 4WRE6V08-22/G24K4/V-822

R901036556 4WRE6V16-22/G24K4/V-822

力士乐REXROTH带集成电子元件 (OBE) 和电气位置反馈的先导式高频响方向阀

4WRDE

规格 10 … 27

组件系列 6X

大工作压力 350 bar

大流量 1000 l/min

额定流量 25 … 500 l/min

-响应灵敏度高，滞后小

高质量-伺服阀性能先导控制阀控制阀芯和套筒

灵活-适用于非常的动态应用中的位置、速率、力量和压力控制

可靠-经过验证且坚固耐用的设计

4WRDE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的三级先导式方向控制阀。

设置

阀的基本构成是：

4WS2EM6-2X 型号二级助力模式先导控制阀

包括壳体和主级控制阀芯的主级

带主级感应式位置传感器的集成电子元件

功能

在集成电子元件 (OBE) 中，主级控制阀芯的控制值将与位置理论值进行比较。在存在差值（控制偏差）的情况下，先导控制阀的将被控制（干力矩马达和喷嘴挡板系统）。这样，可以实现喷嘴挡板系统的挡板的偏斜。挡板距离先导油流经的两个控制喷嘴其中一个的距离将减少，而距离另一个喷嘴的距离将增加。通过连接孔，与控制信号类似，产生的流量差导致控制阀芯在先导控制阀（第二级）中偏斜。先导控制阀释放的流量使主级（第三级）控制阀芯偏斜，直至其实际位置值与控制值相符。控制阀芯的行程通过控制值的比例进行控制。

阀门特点

阀门的出厂设置为震荡默认设置，恒定频率为 400 Hz。

电源电压故障

应用先导油压后，主级控制阀芯将移动至未定义的终端位置。这一连接中产生的加速力可能导致机械损坏。

如果使用方向叠加阀（请参阅订货代码），则在断电情况下主级的两个先导油腔将短路。

对于符号 E、E1-、W6 和 W8，主级阀芯将使用弹簧对中中心位置。

对于符号 V 和 V1，主级阀芯将使用弹簧操作的偏移位置（P-B 和 A-T）（公差范围为控制阀芯行程的 1% ... 11%）

注意：

零电位更改和/或颤振电流振幅可能导致系统损坏，故只能由的人员执行。

先导控制阀只能由力士乐员工进行维护。有一种例外情况，即根据附件列表更换过滤器和密封件。在装配过程中，必须确保密封件已正确固定且保护塞已拧紧。保护塞的紧固扭矩为 30 Nm。

型号“Y”

外部先导油供油，外部先导油回油

在本型号中，先导油由单独的先导油路供给（外部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。

型号“PY”

内部先导油供油，外部先导油回油

使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。在底板中，必须关闭油口 X。

型号“PT”

内部先导油供油，内部先导油回油

使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油直接流回主阀的 T 通道（内部）。在底板中，必须关闭油口 X 和 Y。

型号“XT”

外部先导油供油，内部先导油回油

在本型号中，先导油由单独的先导油路供给（外部）。先导油直接流回主阀的 T 通道（内部）。在进油联中，必须关闭油口 Y。

德国力士乐REXROTH电液比例阀物料号和型号：

R900970576 4WRDE10V1-100L-5X/6L24K9/MR

R901469206 4WRDE10V1-100L-60/MXY/24A5

R900970066 4WRDE10V25L-5X/6L24K9/M

R901586722 4WRDE10V25L-6X/MXY/24A5

R900717903 4WRDE10V100P-5X/6L24K9/M

R901482415 4WRDE10V100P-6X/MXY/24A5

R900959726 4WRDE10V25L-5X/6L24K9/MR-202

R901515021 4WRDE10VN25L-6X/MXY/24A5

R901545433 4WRDE10V100L-6X/MPY/24A5

R900959509 4WRDE10V50P-5X/6L15K9/M-280

R901486260 4WRDE10V50L-6X/MXY/24A5-280

R900957525 4WRDE16V125L-5X/6L24K9/WG152MR

R901555688 4WRDE16V150L-6X/MXYWG/24A5

R900959564 4WRDE16V125L-5X/6L24K9/M-202

R900971284 4WRDE16V125L-5X/6L24TK9/M

R901454653 4WRDE16VN150L-6X/MXY/24A5

R900957581 4WRDE16V200L-5X/6L24K9/MR

R901435604 4WRDE16V-220L-6X/MXY/24A5

R901435604 4WRDE16V-220L-60/MXY/24A5

R900556016 4WRDE16V125-5X/6L24Z4/MR-202

R901478223 4WRDE16V150L-6X/MXY/24A5

R900906719 4WRDE16V200-5X/6L24Z4/MR-202

R901570485 4WRDE16VN220L-6X/MXY/24A5

R901437304 4WRDE16E200L-5X/6L24K9/WG152M-280

R901561651 4WRDE16E220L-6X/MXYWG/24A5-280

R901142198 4WRDE16E200L-5X/6L24K9/M-280

R901480450 4WRDE16E220L-6X/MXY/24A5-280

R901479865 4WRDE16V1-220L-6X/VXY/24F1

R900960138 4WRDE16V125L-5X/6L24TK9/WG152MR

R901535483 4WRDE16V150L-6X/MXTWG/24A5

R901454650 4WRDE16V1-220L-60/MXY/24A5

R900961105 4WRDE16E125L-52/6L24K9/MR

R900748327 4WRDE16V125L-5X/6L24K9/M-280

R901547078 4WRDE16V150L-6X/MXY/24A5-280

R901437336 4WRDE25E220L-5X/6L24K9/WG152MR-280

R901562032 4WRDE25E220L-6X/MXYWG/24A5-280

R901520296 4WRDE25V1-350L-6X/MXYWG/24A5

R901122640 4WRDE25E220L-5X/6L24K9/MR-280

R901524555 4WRDE25E220L-6X/MXY/24A5-280

R900978280 4WRDE25V350L-5X/6L24K9/MR

R901484472 4WRDE25V350L-6X/MXY/24A5

R900941436 4WRDE25V1-220L-5X/6L24K9/WG152MR

R900718325 4WRDE27V1-500L-5X/6L24K9/M-576

R901547592 4WRDE27V1N-500L-6X/MXY/24F1

R900944032 4WRDE27V1-500L-5X/6L24K9/WG152MR

R901484473 4WRDE27V1-500L-6X/MXYWG/24A5

R901144795 4WRDE27W500L-53/6L24K9/MR

R901538130 4WRDE27W6-500L-60/MXY/24A5

力士乐REXROTH比例阀R901555688

液压比例方向阀 4WRDE16V150L-6X/MXYWG/24A5

R901555688 4WRDE16V150L-60/MXYWG/24A5

公称尺寸 16, , 符号 V, , 通过集成电子元件实现电气控制, , 24 VDC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度。

滑阀

由伺服电动机控制的

线性的

外部先导油供应、外部先导油回油

产品属性

连接图 ISO 4401-07-07-0-05

产品系列 4WRDE

工作压力[bar] 350

流量[l/min] 460

滑阀符号 符号V

连接类型 底板安装

标称流量[l/min] 150

大小 16

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的7极（6+PE）连接器

无线连接 模拟，指令值±10 V

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 10.5

力士乐REXROTHR901484472

液压比例方向阀 4WRDE25V350L-6X/MXY/24A5

R901484472 4WRDE25V350L-60/MXY/24A5

公称尺寸 25, , 符号 V, , 通过集成电子元件实现电气控制, , 24 VDC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度。

滑阀

由伺服电动机控制的

线性的

外部先导油供应、外部先导油回油

产品属性

连接图 ISO 4401-08-08-05

产品系列 4WRDE

工作压力[bar] 350

流量[l/min] 870

滑阀符号 符号V

连接类型 底板安装

标称流量[l/min] 350

大小 25

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的7极（6+PE）连接器

无线连接 模拟，指令值±10 V

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 17.5

力士乐比例减压阀3DREP6C-21/25EG24N9K4/M
