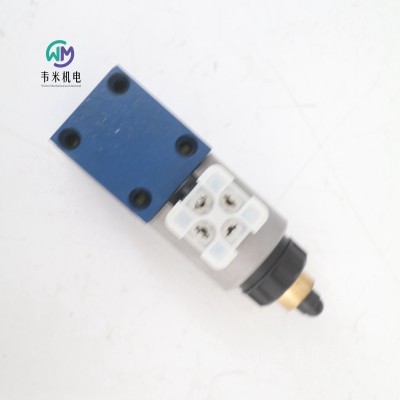

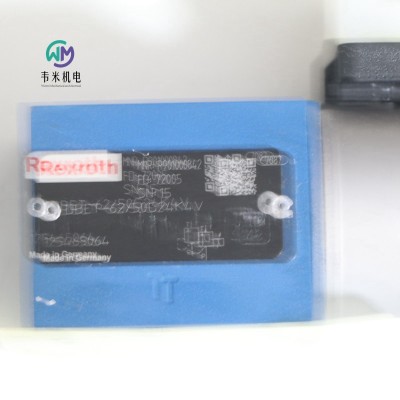

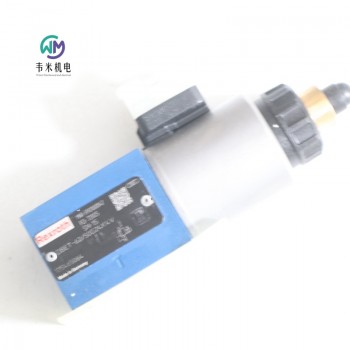

REXROTH比例溢流阀DBET-62/50G24K4V

REXROTH比例溢流阀DBET-62/50G24K4V，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH比例溢流阀R901000842

比例溢流阀 DBET-6X/50G24K4V

R901000842 DBET-62/50G24K4V

公称尺寸 6, , P → T, , 通过外部电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。

提升阀座设计中的比例压力阀

直接驱动

压力额定值50巴

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 DBET（E）

工作压力[bar] 420

流量[l/min] 2.

滑阀符号 P→T

连接类型 底板安装

大小 6.

驱动类型 带外部电子设备的电气

端口数 2.

切换位置数量 2.

电源电压 24伏直流电

电子连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.42

力士乐REXROTH不带集成电子元件 (OBE) 的直动式比例溢流阀

DBET

规格 6

组件系列 6X

大工作压力 420 bar

大流量 2 l/min

直动式阀用于限制系统压力

用比例电磁铁操纵

带对中螺纹和可拆卸线圈的比例电磁铁

用于底板安装：孔图按 ISO 4401

模块化设计的放大器，欧洲板格式，并作为插头式放大器

可单独调节的向上和向下的斜坡，控制值压力特性曲线可精细调节

DBET型比例溢流阀是一种采用阀座设计的远程控制阀，可用于限制系统压力。借助带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈的内部与油口T或Y连接，并装满液压油。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。阀门主要由壳体、比例电磁铁、阀座和阀架组成。

基本原理

要设置系统压力，需在控制电子元件处控制值。电子元件根据控制值驱动带有电流的电磁线圈。由比例电磁铁将电流转换为机械力，机械力再通过电枢柱塞作用到阀架。将阀架推入阀座并阻塞油口P与T或Y之间的连接。如果阀架上的液压力等于线圈磁力，该阀门通过提升阀架使其离开阀座来控制调定压力，从而使液压油能够从油口P流到T或Y。如果控制值为零，则控制电子元件仅将小控制电流应用于比例电磁铁，并且小调定压力也会得到设置。

德国力士乐REXROTH直动式比例溢流阀订货号和型号：

R901170278 DBET-6X/200G24-8K4V

R901170279 DBET-6X/315G24-8K4V

R901187998 DBET-1-6X/100G24XEJV

R901194745 DBET-6X/350YG24K4M

R901065546 DBET-62/350YG24K4V

R901065549 DBET-6X/100YG24K4V

R901108319 DBET-62/420G24K4V

R901000842 DBET-6X/50G24K4V

R901000842 DBET-62/50G24K4V

R901000845 DBET-6X/100G24K4V

R901000846 DBET-6X/200G24K4V

R901000847 DBET-6X/315G24K4V

R901000847 DBET-62/315G24K4V

R901000848 DBET-62/350G24K4V

力士乐REXROTH比例溢流阀

R901000847

比例溢流阀 DBET-6X/315G24K4V

R901000847 DBET-62/315G24K4V

公称尺寸 6, , P → T, , 通过外部电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。

提升阀座设计中的比例压力阀

直接驱动

压力等级315巴

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 DBET（E）

工作压力[bar] 420

流量[l/min] 2.

滑阀符号 P→T

连接类型 底板安装

大小 6.

驱动类型 带外部电子设备的电气

端口数 2.

切换位置数量 2.

电源电压 24伏直流电

电子连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.42

力士乐REXROTH比例阀R901469206

液压比例方向阀 4WRDE10V1-100L-6X/MXY/24A5

R901469206 4WRDE10V1-100L-60/MXY/24A5

公称尺寸 10, , 符号 V1, , 通过集成电子元件实现电气控制, , 24 VDC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度。

滑阀

由伺服电动机控制的

线性的

外部先导油供应、外部先导油回油

产品属性

连接图 ISO 4401-05-05-05

产品系列 4WRDE

工作压力[bar] 350

流量[l/min] 170

滑阀符号 符号V1

连接类型 底板安装

标称流量[l/min] 100

大小 10

驱动类型 带车载电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的7极（6+PE）连接器

无线连接 模拟，指令值±10 V

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 7.22

力士乐REXROTH比例换向阀4WRDE16V220L-6X/MXY/24A5

R901435604 4WRDE16V-220L-60/MXY/24A5

尺寸16，符号V，带集成电子器件的电气，24 VDC

工业液压阀在高性能范围内，根据液压符号可靠地控制油的流动方向，通过内部活塞位置反馈实现高精度。

滑阀

先导式操作

线性的

外部先导油供应，外部先导油回流

产品属性

连接图 ISO 4401-07-07-0-05

产品系列 4WRDE

压力[bar] 350

流量[l/min] 460

阀芯符号 符号V

连接类型 底板安装

标称流量【l/min】 220

大小 16

驱动类型 带有集成电子设备的电气

端口数量 4.

开关位置数量 3.

电源电压 24伏直流电

连通性 模拟，指令值±10 V

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC（Fuchs：Hydrotherm 46M，Fuchs：Renosafe 500，Petrofer：Ultra-Safe 620，Houghton：Safe 620，Union：Carbide HP5046）

密封 NBR

重量[kg] 10.5

力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的先导式高频响方向阀4WRLE

规格 10 … 35

组件系列 4X

大工作压力 350 bar

大流量 4700 l/min

额定流量 60 … 1500 l/min

用于 I4.0 的数字接口 IO-link

可靠 - 经过验证且坚固耐用的设计

安全性

当设备关闭时，先导控制阀的控制阀芯位于“故障安全”位置

主阀的控制阀芯位于弹簧对中中心位置和/或偏移位置

高质量 - 伺服阀性能先导控制阀控制阀芯和套筒

灵活 - 适用于位置、速率和压力控制

 - 响应灵敏度高，滞后小

IO-link 接口，可选

符号 E. 和 W.

4WRLE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的先导式方向控制阀。

结构

阀门基本构成包括 3 个主要组件：

先导控制阀 (1) 带有控制阀芯和套筒、复位弹簧、控制线圈和感应式位置传感器（可选配电子元件保护膜 (5) 和衰减阀板 (4)）

带对中弹簧和位置反馈的主阀 (2)

带模拟 (6) 或 IO-link 接口的集成电子元件 (OBE) (3)

功能

当集成控制电子元件 (OBE) 被关闭或处于不活动状态时，则先导控制阀的控制阀芯在弹簧作用下置于"故障安全"位置。主阀的控制阀芯位于其弹簧对中中心位置。

集成控制电子元件 (OBE) 将控制值与主阀控制阀芯的位置实际值进行比较。在有控制偏差的情况下，将激活控制线圈。由于磁力发生改变，先导控制阀芯将扺住弹簧进行调节。

通过控制剖面激活的流量会导致主控制阀芯的调整。主控制阀芯的行程/控制剖面通过与控制值的比例进行调节。

先导油可通过油口 P 从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀。可通过油口 T 从内部实现到油箱的反馈，也可以通过油口 Y 从外部实现。

控制线圈断电

在以下错误情况下，集成电子元件 (OBE) 使控制线圈断电，先导控制阀芯将设置为"故障安全"位置，并将卸载主阀的先导油腔。通过弹簧操作，主阀控制阀芯将移动至中心位置。

低于小电源电压

仅在接口 "F1" 处：

低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））。

仅在接口 "L1" 处：

使能未激活，通讯中断（看门狗）

内部 IO-link 发生故障时

仅在接口 "C6" 处：

额外使能未激活

衰减阀板 "D"

衰减阀板 (4) 降低集成电子元件上的加速振幅（频率 >300 Hz）。

注意：

对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。

电子元件保护膜 "-967"

为避免在集成电子元件 (OBE) 壳体中出现冷凝液，可使用电子元件保护膜 (5)。

建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。

注意：

具有正遮盖的先导式三位四通方向控制阀适用于可控制或可调节的轴。断电状态下的遮盖约为控制阀芯行程的 20 %。关闭电气电源电压时，驱动器可在功能方向 P 至 B 上短时间加速。

符号 V 和 V1-

4WRLE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的先导式方向控制阀。

设置

阀门基本构成包括 3 个主要组件：

先导控制阀 (1) 带有控制阀芯和套筒、复位弹簧、控制线圈和感应式位置传感器（可选配电子元件保护膜（5）和衰减阀板（4））

带对中弹簧和位置反馈的主阀 (2)

集成控制电子元件 (OBE) (3)

功能

当集成控制电子元件 (OBE) 被关闭或处于不活动状态时，则先导控制阀的控制阀芯在弹簧作用下置于“故障安全”位置。主阀的控制阀芯位于弹簧对中偏移位置，关于方向 P 至 B/A 至 T 的行程偏移约为 6 %。

集成控制电子元件 (OBE) 将控制值与主阀控制阀芯的位置实际值进行比较。在有控制偏差的情况下，将激活控制线圈。由于磁力发生改变，先导控制阀芯将扺住相应弹簧进行调节。

通过控制剖面激活的流量会导致主控制阀芯的调整。主控制阀芯的行程/控制剖面通过与控制值的比例进行调节。在控制值预设值为 0 V 的情况下，电子元件将主阀的控制阀芯调节到中心位置。

先导油可通过油口 P 从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀。可通过油口 T 从内部实现到油箱的反馈，也可以通过油口 Y 从外部实现。

控制线圈切断

在以下错误情况下，集成电子元件 (OBE) 使控制线圈断电，先导控制阀芯将设置为“故障安全”位置，并将卸载主阀的先导油腔。通过弹簧操作，主阀控制阀芯将移动至偏移位置（约 6 % P → B/A → T）。

低于小电源电压

仅在接口“F1”处：低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））。

衰减阀板“D”和电子元件保护膜“-967”

请参阅“符号 E. 和 W.”

注意：

先导式三位四通方向控制阀仅适用于激活控制环，且在禁用时没有锁定的初始位置。因此，在许多应用中需要“外部单向阀”，并且必须将其考虑到开/关顺序。关闭电气电源电压时，驱动器可在功能方向 P 至 B 上短时间加速。

型号“XY”

外部先导油供油，外部先导油回油

在本型号中，先导油由单独的控制电路供给（外部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。

型号“PY”

内部先导油供油，外部先导油回油

使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。在底板中，必须关闭油口 X。

型号“PT”

内部先导油供油，内部先导油回油

使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油直接流回主阀的 T 通道（内部）。在底板中，必须关闭油口 X 和 Y。

型号“XT”

外部先导供油，内部先导油回油

在本型号中，先导油由单独的控制电路供给（外部）。先导油直接流回主阀的 T 通道（内部）。在底板中，必须关闭油口 Y。

注意：

先导油供油的改装作业只能由经过授权的人员执行或返厂执行。须遵守大允许工作参数，请参阅"技术数据"。

订货型号示例：

4WRLE27W430SJ-4X/MXY/24A1

4→4 个主油口

WRL→先导式高频响方向阀

E→带集成电子元件 (OBE)

27→通径27（10,16,25,35）

W→机能符号（E, E1-, W6-, W8-, V, V1-, Q3-）

430→额定流量430 l/min

S→流量特性

J→遮盖跃变（对于盖板阀，开启点为 5%；符号 E、E1-、W6-、W8-）

4X→组件系列 40 … 49（40 … 49：安装和连接尺寸不变）

M→NBR 密封件（V=FKM 密封件）

XY→外部先导油供油，外部先导油回油

24→电源电压 24 V

A1→控制值输入 ±10 V

一般信息

型号  4WRLE

规格 10 16 25 27 35

安装位置  任意

重量kg 9 12 19 21 80

周围温度范围  -20 … +60°C

长存储时间  1年

正弦试验，符合 DIN EN 60068-2-6

不带衰减阀板  10 ... 2000 Hz/大 10 g/10 个周期/3 个轴

带衰减阀板  10 ... 2000 Hz/大 10 g/10 个周期/3 个轴

噪音测试符合 DIN EN 60068-2-64

不带衰减阀板  20 ... 2000 Hz / 10 gRMS / 30 g 峰值 / 30 min / 3 个轴

带衰减阀板  20 ... 2000 Hz/10 gRMS/30 g 峰值/24 h/3 轴

运输冲击符合 DIN EN 60068-2-27

不带衰减阀板  15 g/11 ms/3 冲击/3 个轴

带衰减阀板  15 g/11 ms/3 冲击/3 个轴

冲击试验符合 DIN EN 60068-2-27

带衰减阀板  35 g/6 ms/1000 冲击/3 个轴

大相对湿度  95%

高表面温度  120°C

MTTFD 值符合 EN ISO 13849  75年

符合性

CE 符合 EMC 指令 2014/30/EU，经检测符合 EN 61000-6-2 和 EN 61000-6-3

RoHS 指令 2015/65/EU

REACH 条例 (EC) 编号 1907/2006

德国力士乐REXROTH电液比例阀物料号和型号：

R901444295 4WRLE10E80SJ-4X/MPT/24A1

R901444295 4WRLE10E80SJ-42/MPT/24A1

R901475578 4WRLE10V85M-4X/MPT/24A1

R901473845 4WRLE10V1-85M-4X/MPY/24F1

R901469739 4WRLE10E80SJ-4X/MXY/24A1

R901442911 4WRLE10W1-80SJ-4X/MXY/24A1

R927001079 4WRLE10E-80SJ-3X/G24K0/A1M

R901186013 4WRLE10V85M-4X/MXY/24A1

0811404680 4WRLE10Q3-85M-3X/G24ETK0/A1M

R901158977 4WRLE10V70P-3X/G24EK0/F1M

0811404713 4WRLE10E80SJ-3X/G24ETK0/A1M

R901125217 4WRLE10V85L-3X/G24ETK0/A1M

R901401779 4WRLE16E180SJ-42/MXY/24A1

0811404207 4WRL16V200M-30/G24Z4/M

0811404342 4WRLE16Q3-200M-30/G24K0/A1M

R901421073 4WRLE16Q3-200M-4X/MXY/24A1

0811404250 4WRLE16V-120L-3X/G24K0/A1M

R901157861 4WRLE16V150L-4X/MXY/24A1

R901523620 4WRLE16E1-180SJ-4X/MXY/24F1

R901140499 4WRLE16W180SJ-30/G24K0/A1M

0811404307 4WRLE16WZ180SJ-3X/G24K0/A1M

R901395350 4WRLE16W180SJ-4X/MXY/24A1

0811404344 4WRLE16Q3-200M-3X/G24K0/A1WG02M

R901570750 4WRLE16Q3-250M-4X/MXYWL/24A1

R901401738 4WRLE16E1-180SJ-4X/MXY/24A1

R901435576 4WRLE16V1-150P-4X/MXY/24A1-998

R901152885 4WRLE16Q6-200M-3X/G24K0/A1M-853

R901401734 4WRLE16X200M-4X/MXY/24A1-811

R901125221 4WRLE16V200L-3X/G24K0/A1M

R901404330 4WRLE16V120M-4X/MXY/24A1

0811404251 4WRLE16V200M-3X/G24K0/A1M

R901401742 4WRLE16V200M-4X/MXY/24A1

R901089293 4WRLE16V200M-3X/G24ETK0/A1M

R901467795 4WRLE16V200M-4X/MPT/24A1

0811404327 4WRLE16W1Z180SJ-3X/G24ETK0/A1M

R901401888 4WRLE16W1-180SJ-4X/MPT/24A1

0811404454 4WRLE25EZ350SJ-3X/G24K0/A1M

R901423297 4WRLE25E350SJ-4X/MXY/24A1

R901404337 4WRLE25V400L-4X/MXY/24A1

R901404811 4WRLE25V1-400L-4X/MXY/24A1

R901131953 4WRLE25Q3-370M-3X/G24K0/A1M

R901504916 4WRLE25Q3-400M-4X/MXY/24A1

0811404456 4WRLE25WZ350SJ-3X/G24K0/A1M

R901404876 4WRLE25W350SJ-4X/MXY/24A1

R901568615 4WRLE25V400L-42/MXY/24C6

0811404430 4WRLE25V370M-3X/G24K0/A1M

R901401731 4WRLE25V370M-4X/MXY/24A1

0811404439 4WRLE25W1-370M-3X/G24EK0/A1M-769

R901446183 4WRLE25W1-350SJ-4X/MXY/24A1

R901478128 4WRLE25V400L-4X/MPT/24A1

R901404876 4WRLE25W350SJ-4X/MXY/24A1

0811404481 4WRLE25EZ350SJ-3X/G24ETK0/A1M

0811404454 4WRLE25EZ350SJ-3X/G24K0/A1M

0811404471 4WRLE25W4Z350SJ-3X/G24ETK0/A1M

0811404572 4WRLE27Q3-550P-3X/G24K0/A1M

R901407415 4WRLE27Q3-550P-4X/MXY/24A1-998

0811404458 4WRLE27W430SJ-30/G24K0/A1M

R901405591 4WRLE27W430SJ-4X/MXY/24A1

0811404441 4WRLE27Q4-430M-3X/G24K0/A1M

0811404438 4WRLE27Q4-430M-3X/G24ETK0/A1M

R901573993 4WRLE35V1000L4X/MPT/24F1

0811404580 4WRLE35Q4-1000M-3X/G24TK0/A1M

0811404500 4WRL35E1100S-30/G24Z4/M

R901441561 4WRLE35V1000M-4X/MXY/24A1

0811404578 4WRLE35X500M-3X/G24EK0/A1M-812

R901499044 4WRLE35E1100SJ-4X/MXY/24A1

力士乐REXROTH比例阀R901404337

液压比例方向阀 4WRLE25V400L-4X/MXY/24A1

R901404337 4WRLE25V400L-42/MXY/24A1

公称尺寸 25, , 符号 V, , 通过集成电子元件实现电气控制, , 24 VDC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度。

滑阀

由伺服电动机控制的

线性的

外部先导油供应、外部先导油回油

产品属性

连接图 ISO 4401-08-08-05

产品系列 4WRLE

工作压力[bar] 350

流量[l/min] 1250

滑阀符号 符号V

连接类型 底板安装

标称流量[l/min] 400

大小 25

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的7极（6+PE）连接器

无线连接 模拟，指令值±10 V

符合性说明 CE符合EMC指令2014/30/EU、RoHS指令2011/65/EU

液压油 HL、HLP、HFC

海豹 窄带辐射

重量[kg] 18.5

力士乐REXROTH比例阀R901401779

液压比例方向阀 4WRLE16E180SJ-4X/MXY/24A1

R901401779 4WRLE16E180SJ-42/MXY/24A1

公称尺寸 16, , 符号 E, , 通过集成电子元件实现电气控制, , 24 VDC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度。

滑阀

由伺服电动机控制的

进步的

外部先导油供应、外部先导油回油

产品属性

连接图 ISO 4401-07-07-0-05

产品系列 4WRLE

工作压力[bar] 350

流量[l/min] 800

滑阀符号 符号E

连接类型 底板安装

标称流量[l/min] 180

大小 16

驱动类型 带车载电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的7极（6+PE）连接器

无线连接 模拟，指令值±10 V

符合性说明 CE–电磁兼容性2014/30/EU；RoHS指令2011/65/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 11.59

力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀

4WREE

规格 6, 10

组件系列 2X

大工作压力 315 bar

大流量 180 l/min

带电气位置反馈和集成电子元件 (OBE) 的直动式比例方向阀

调整体积流量的方向和大小

通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作

用于底板安装：孔图按 ISO 4401

弹簧定中的控制滑板

型号 4WREE...-2X/...

在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。通过集成电子元件控制线圈。

设置：

阀门的基本构成包括：

带连接面的壳体

带有压缩弹簧与弹簧座的控制阀芯

带对中螺纹的线圈

位置传感器

集成电子元件

可通过 Pg7 进行电气零电位调节

功能：

线圈和断电后，位于弹簧座和之间的压缩弹簧和可将控制阀芯置于中心位置

可通过控制比例电磁铁（例如，线圈“b”）直接操作控制阀芯

→控制阀芯与电气输入信号成比例地向左移动

→通过具有渐进

流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接

关闭线圈

→控制阀芯在压缩弹簧的作用下返回至中心位置

在断电状态下，线圈的复位弹簧使得控制阀芯保持在机械中心位置。使用带有符号“V”的控制阀芯时，此位置与液压中心位置不对应！电动阀控制环关闭时，控制阀芯将位于液压中心位置。

重要注意事项：

PG 装配不得打开。位于下方的调节螺母的机械调节已禁用，该操作会损坏阀门！

带两个阀芯位置的阀门：（型号 4WREE...A...）

基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”。它配有保护塞来代替第二个比例电磁铁。

注意：

由于设计原理，阀内固有内部泄漏，泄漏量可能随着使用年限而增加。

注意：

不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。

德国力士乐REXROTH比例阀订货号和型号：

R900911004 4WREE6W32-24/G24K31/A1V

R900974247 4WREE6WA16-24/G24K31/A1V

R900950341 4WREE6E08-24/G24K31/A1V-655

R900950342 4WREE6E16-2X/G24K31/A1V-655

R900950342 4WREE6E16-24/G24K31/A1V-655

R900907114 4WREE6E32-24/G24K31/A1V

R900925733 4WREE6E32-24/G24K31/F1V

R901295270 4WREE6V16-24/G24K31/A1V-742

R901453116 4WREE6X00-2X/G24K31/F1V-A22

R900933073 4WREE10E25-23/G24K31/A1V

R900927231 4WREE10E50-23/G24K31/A1V

R900927231 4WREE10E50-2X/G24K31/A1V

R900927230 4WREE10E75-23/G24K31/A1V

R900970089 4WREE10E1-75-2X/G24K31/F1V

R900927356 4WREE10E75-2X/G24K31/F1V

R900703908 4WREE10E1-50-2X/G24K31/F1V

R900931371 4WREE10W50-23/G24K31/A1V

R900927234 4WREE10W1-75-2X/G24K31/A1V

R900927234 4WREE10W1-75-23/G24K31/A1V

R900927232 4WREE10E1-75-2X/G24K31/A1V

R900949806 4WREE10W50-2X/G24K31/F1V

R900927233 4WREE10W75-2X/G24K31/A1V

R900948360 4WREE10W75-2X/G24K31/F1V

R900962405 4WREE10W1-25-2X/G24K31/F1V

R900933077 4WREE10W1-50-2X/G24K31/A1V

R900965185 4WREE10W1-50-2X/G24K31/F1V

R900976119 4WREE10W1-75-2X/G24K31/F1V

R900927235 4WREE10V50-23/G24K31/A1V

R900924607 4WREE10V75-2X/G24K31/A1V

R900617269 4WREE10V75-2X/G24K31/F1V

力士乐REXROTH比例阀R901295270

液压比例方向阀 4WREE6V16-2X/G24K31/A1V-742

R901295270 4WREE6V16-24/G24K31/A1V-742

公称尺寸 6, , 符号 V, , 通过集成电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度

滑阀

直接驱动

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 4WRE（E）6,10

工作压力[bar] 315

流量[l/min] 80

滑阀符号 符号V

连接类型 底板安装

标称流量[l/min] 16

大小 6.

驱动类型 带车载电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

无线连接 模拟，指令值±10 V

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 2.44

力士乐REXROTH比例阀R900974247

液压比例方向阀 4WREE6WA16-2X/G24K31/A1V

R900974247 4WREE6WA16-24/G24K31/A1V

公称尺寸 6, , 符号 WA, , 通过集成电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度

滑阀

直接驱动

工业用高性能液压阀

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 4WRE（E）6,10

工作压力[bar] 315

流量[l/min] 80

滑阀符号 符号WA

连接类型 底板安装

标称流量[l/min] 16

大小 6.

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 2.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

无线连接 模拟，命令值0…10 V

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.88

力士乐REXROTH比例阀R900933073

液压比例方向阀 4WREE10E25-2X/G24K31/A1V

R900933073 4WREE10E25-23/G24K31/A1V

公称尺寸 10, , 符号 E, , 通过集成电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度

滑阀

直接驱动

工业用高性能液压阀

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRE（E）6,10

工作压力[bar] 315

流量[l/min] 150

滑阀符号 符号E

连接类型 底板安装

标称流量[l/min] 25

大小 10

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 连接器R900021267/R900217845，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

无线连接 模拟，指令值±10 V

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 6.24

力士乐REXROTH比例阀R900931371

液压比例方向阀 4WREE10W50-2X/G24K31/A1V

R900931371 4WREE10W50-23/G24K31/A1V

公称尺寸 10, , 符号 W, , 通过集成电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度

滑阀

直接驱动

工业用高性能液压阀

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRE（E）6,10

工作压力[bar] 315

流量[l/min] 180

滑阀符号 符号W

连接类型 底板安装

标称流量[l/min] 50

大小 10

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

无线连接 模拟，指令值±10 V

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 6.26

REXROTH比例溢流阀DBET-62/50G24K4V
