REXROTH插头R901017010

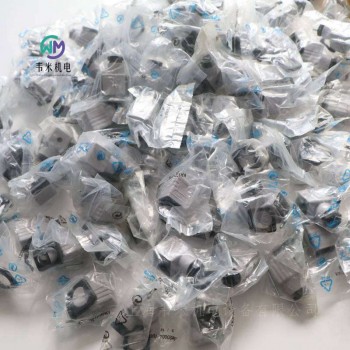

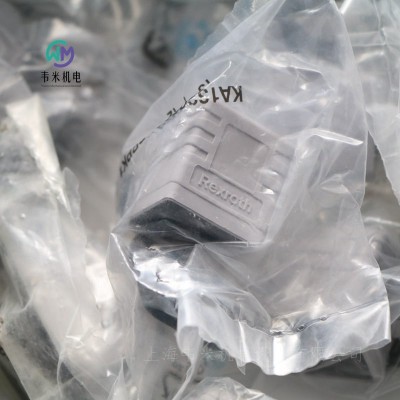

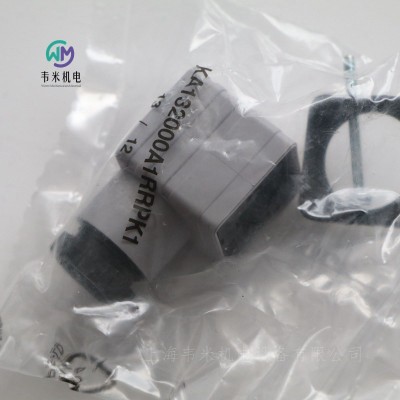

REXROTH插头R901017010，现货库存，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH接线盒R901017010

插入式接头 3P Z4 M GR SPEZ.

匹配连接器，3 针 (2 + PE) EN 175301-803，不带电路，灰色

适用于带接头K4的阀门。OEM配件。工业用途。

产品属性

产品系列 3P Z4

电源电压 12…240伏交流/直流

电子连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

符合性说明 VDE、SEV、RoHS

重量[kg] 0.03

力士乐REXROTH液压方向短管阀 4WE6D7X/HG24N9K4

电磁阀R901087088 4WE6D70/HG24N9K4

公称尺寸 6，符号 D，磁铁操作，24 V DC

中等性能范围内的工业液压阀。根据液压符号可靠切换油流方向。

直营

滑阀

连接图 ISO 4401-03-02-0-05

压力 [bar] 315

体积流量 [l/min] 60

活塞符号 符号 D

控件 磁铁操作

连接类型 板材结构

标称尺寸 6

驱动类型 带电磁操作

连接数 4

开关位置数 2

电源电压 24 VDC

电插头 设备插头 3 针 (2 + PE)

电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 1.26

力士乐REXROTH带电磁启动的直动式方向滑阀

WE 10...E

规格 10

组件系列 5X

大工作压力 350 bar

大流量 160 l/min

三位四通、二位四通或二位三通型号

油口安装面符合 ISO 4401-05-04-0-05

高功率线圈，可选旋转 90°

电气连接作为单个或对中连接

可选择与 PWM 连接器（快速切换放大器，节能）搭配使用

辅助操纵装置，可选

当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合低电压指令 2014/35/EU

电磁线圈是经过认可的组件，带有 UR 标记，可选

通过 CSA C22.2  139-13 认证，可选

WE 型号的方向阀为电磁线圈操作方向滑阀，该阀可用作电磁组件。该阀控制流体的启动、停止和方向。

该方向阀的基本构成为壳体、一个或两个电磁铁、控制阀芯和复位弹簧 。在断电状态下，控制阀芯由复位弹簧保持在中间位置或初始位置（版本 "O" 除外）。接通液压油中的电磁铁时，控制阀芯从其静止位置到所需的终端位置。这样可根据所选符号发出所需的流体方向。

在关闭电磁铁后，控制阀芯将被推回至中间位置或初始位置（带 "OF" 器的阀和不带弹簧类型 "O" 的阀除外）。

辅助操作可在磁铁不通电的情况下手动切换阀门。

液压系统必须正确通风，以确保能够发挥正常功能。

不带弹簧复位 "O"（仅适用于符号 A、C 和 D）

这种型号为带两个切换位置和两个电磁铁且不带器的方向阀。在控制阀芯处不带弹簧复位的阀在断电状态下无确定的初始位置。

不带弹簧复位，带器 "OF"（仅适用于符号 A、C 和 D）

这种型号为带两个开关位置和两个电磁铁且带器的方向阀。控制阀芯通过器固定在相应的切换位置。因此，在操作过程中，无需向电磁铁施加电流，这有助于节能操作。

型号 "73...A12"（软切换行为）

控制阀芯和电磁线圈的组成减少了阀门打开或关闭时发生的换向行程的次数。

与标准阀相比，换向行程（测量为加速度值 a）可以减少约 85 %，具体取决于控制阀芯的型号（参见 "加速度值"）。

注意：

连接两个或多个阀门的泄油管路中的压力峰值可能导致带有器的型号发生意外的控制阀芯运动。建议铺设单独的回油管路或在泄油管路中安装单向阀。

由于设计原理，阀门会发生内部泄漏，泄漏量在使用寿命期间会增加。

节流插件

根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。

德国力士乐REXROTH电磁换向阀订货号和型号：

R900911869 4WE10E3X/CW230N9K4

R901349736 3WE10A50/OFEG205N9K4/V

R900944371 4WE10D33/CG220N9K4/V

R901487117 4WE10C50/EW230N9K4/M

R900598925 4WE10D33/CW110N9K4

R900912496 4WE10D33/CW230N9K4

R900923393 4WE10D33/CW230N9K4/V

R901336181 4WE10D50/EG205N9K4/M

R901382182 4WE10D50/EG110N9K4/V

R901344560 4WE10D50/EG220N9K4/V

R901339383 4WE10D50/EG220N9K4/M

R901278760 4WE10D50/EG24N9K4/M

R901483529 4WE10D50/EW230N9K4/M

R901344562 4WE10D50/OFEG220N9K4/M

R901278763 4WE10D50/OFEG24N9K4/M

R901341857 4WE10D73-50/EG24N9K4/A12M

R901278761 4WE10E50/EG24N9K4/M

R900595532 4WE10EA33/CG24N9K4

R901278780 4WE10EB50/EG24N9K4/M

R901278768 4WE10G50/EG24N9K4/M

R900597986 4WE10H33/CG24N9K4

R901278779 4WE10HA50/EG24N9K4/M

R901349517 4WE10HB50/EG24N9K4/M

R900593805 4WE10J33/CW230N9K4

R901278744 4WE10J50/EG24N9K4/M

R901325488 4WE10J50/EG24N9K4/MH

R901327207 4WE10J50/EG205N9K4/M

R901341855 4WE10J73-50/EG24N9K4/A12M

R901278782 4WE10JA50/EG24N9K4/M

R901278774 4WE10Q50/EG24N9K4/M

R901278784 4WE10R50/EG24N9K4/M

R901349519 4WE10RB50/EG24N9K4/M

R901333735 4WE10T50/EG24N9K4/M

R900591664 4WE10D3X/OFCG24N9K4

R901278781 4WE10F50/EG24N9K4/M

R901278778 4WE10U50/EG24N9K4/M

R901349658 4WE10Y73-50/EG24N9K4/A12M

力士乐REXROTH电磁阀4WE10Y73-5X/EG24N9K4/A12M

R901349658 4WE10Y73-50/EG24N9K4/A12M

标称尺寸10，符号Y73，磁驱动，24 V DC

高功率范围的工业液压阀。根据液压符号可靠切换油流向

滑阀

直动式

产品特性

连接类型 ISO 4401-05-04-0-05

压力[bar] 350.

体积流量[l/min] 120

活塞符号 符号Y73

控制 磁性驱动

连接类型 板式结构

标称尺寸 10.

操作类型 磁性驱动

连接数 4

开关位置数量 2

电源电压 24伏直流电

电气插头 设备插头3针（2+PE）

电气连接说明 符合EN 175301-803的装置插头3针（2+PE）

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 4.02

力士乐REXROTH电磁阀4WE10R5X/EG24N9K4/M

R901278784 4WE10R50/EG24N9K4/M

标称尺寸10，符号R，磁驱动，24 V DC

高功率范围的工业液压阀。根据液压符号可靠切换油流向

滑阀

直动式

产品特性

连接类型 ISO 4401-05-04-0-05

压力[bar] 350

体积流量[l/min] 105

活塞符号 符号R

控件 磁性驱动

连接类型 板式结构

标称尺寸 10

操作类型 磁性驱动

连接数 4

开关位置数量 3

电源电压 24伏直流电

电气插头 设备插头3针（2+PE）

电气连接说明 符合EN 175301-803的装置插头3针（2+PE）

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封件 NBR

重量[kg] 5.5

力士乐REXROTH电磁阀4WE10Q5X/EG24N9K4/M

R901278774 4WE10Q50/EG24N9K4/M

标称尺寸10，符号Q，磁驱动，24 V DC

高功率范围的工业液压阀。根据液压符号可靠切换油流向

滑阀

电磁阀

产品特性

连接类型 ISO 4401-05-04-0-05

压力[bar] 350

体积流量[l/min] 135

活塞符号 符号Q

控件 磁性驱动

连接类型 板式结构

标称尺寸 10

操作类型 磁性驱动

连接数 4

开关位置数量 3

电源电压 24伏直流电

电气插头 设备插头3针（2+PE）

电气连接说明 符合EN 175301-803的装置插头3针（2+PE）

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封件 NBR

重量[kg] 5.48

力士乐REXROTH电磁阀4WE10HA5X/EG24N9K4/M

R901278779 4WE10HA50/EG24N9K4/M

标称尺寸10，符号HA，磁驱动，24 V DC

高功率范围的工业液压阀。根据液压符号可靠切换油流向

滑阀

直动式

产品特性

连接类型 ISO 4401-05-04-0-05

压力[bar] 350

体积流量[l/min] 120

活塞符号 符号HA

控件 磁性驱动

连接类型 板式结构

标称尺寸 10

操作类型 磁性驱动

连接数 4

开关位置数量 2

电源电压 24伏直流电

电气插头 设备插头3针（2+PE）

电气连接说明 符合EN 175301-803的装置插头3针（2+PE）

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封件 NBR

重量[kg] 4.021

力士乐REXROTH电磁阀4WE10D5X/OFEG24N9K4/M

R901278763 4WE10D50/OFEG24N9K4/M

标称尺寸10，符号D，磁驱动，24 V DC

高功率范围的工业液压阀。根据液压符号可靠切换油流向

滑阀

直动式

产品特性

连接图像

ISO 4401-05-04-0-05

压力[bar] 350

体积流量[l/min] 135

活塞符号 符号D

控件 磁性驱动

连接类型 板式结构

标称尺寸 10

操作类型 磁性驱动

连接数 4

开关位置数量 2

电源电压 24伏直流电

电气插头 设备插头3针（2+PE）

电气连接说明 符合EN 175301-803的装置插头3针（2+PE）

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封件 NBR

重量[kg] 5.5

力士乐REXROTH电磁阀4WE10D5X/OFEG220N9K4/M

R901344562 4WE10D50/OFEG220N9K4/M

标称尺寸10，符号D，磁驱动，220 V DC

高功率范围的工业液压阀。根据液压符号可靠切换油流向

滑阀

直动式

产品特性

连接类型 ISO 4401-05-04-0-05

压力[bar] 350

体积流量[l/min] 135

活塞符号 符号D

控件 磁性驱动

连接类型 板式结构

标称尺寸 10

操作类型 磁性驱动

连接数 4

开关位置数量 2

电源电压 220伏直流电

电气插头 设备插头3针（2+PE）

电气连接说明 符合EN 175301-803的装置插头3针（2+PE）

符合性说明 CE低压指令2014/35/EU

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封件 NBR

重量[kg] 5.421

力士乐REXROTH阀门4WE10D5X/EG220N9K4/V

R901344560 4WE10D50/EG220N9K4/V

标称尺寸10，符号D，磁驱动，220 V DC

高功率范围的工业液压阀。根据液压符号可靠切换油流向

滑阀

直动式

产品特性

连接类型 ISO 4401-05-04-0-05

压力[bar] 350

体积流量[l/min] 135

活塞符号 符号D

控件 磁性驱动

连接类型 板式结构

标称尺寸 10

操作类型 磁性驱动

连接数 4

开关位置数量 2

电源电压 220伏直流电

电气插头 设备插头3针（2+PE）

电气连接说明 符合EN 175301-803的装置插头3针（2+PE）

符合性说明 CE低压指令2014/35/EU

压力流体 HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封件 FKM

重量[kg] 4

力士乐REXROTH电磁阀4WE10D5X/EG220N9K4/M

R901339383 4WE10D50/EG220N9K4/M

标称尺寸10，符号D，磁驱动，220 V DC

高功率范围的工业液压阀。根据液压符号可靠切换油流向

滑阀

直动式

产品特性

连接图像

ISO 4401-05-04-0-05

压力[bar] 350

体积流量[l/min] 135

活塞符号 符号D

控件 磁性驱动

连接类型 板式结构

标称尺寸 10

操作类型 磁性驱动

连接数 4

开关位置数量 2

电源电压 220伏直流电

电气插头 设备插头3针（2+PE）

电气连接说明 符合EN 175301-803的装置插头3针（2+PE）

符合性说明 CE低压指令2014/35/EU

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封件 NBR

重量[kg] 4

力士乐REXROTH阀门3WE10A5X/EG24K4/M

R901330537 3WE10A50/EG24K4/M

标称尺寸10，符号A，磁驱动，24 V DC

高功率范围的工业液压阀。根据液压符号可靠切换油流向

滑阀

直动式

产品特性

连接图像

ISO 4401-05-04-0-05

压力[bar] 350

体积流量[l/min] 120

活塞符号 符号A

控件 磁性驱动

连接类型 板式结构

标称尺寸 10

操作类型 磁性驱动

连接数 3.

开关位置数量 2.

电源电压 24伏直流电

电气插头 设备插头3针（2+PE）

电气连接说明 符合EN 175301-803的装置插头3针（2+PE）

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封件 NBR

重量[kg] 4.041

力士乐REXROTH带电磁操作的直动式方向滑阀

型号 WE…/H

规格 10

组件系列 5X

工作压力 315 bar [4568 psi]

流量 135 l/min [35.7 US gpm]

三位四通、二位四通或二位三通方向设计

标准线圈

符合 ISO 4401-05-04-0-05 和 NFPA T3.5.1 R2-2002 D05的油口安装面

带可拆卸线圈的湿式插脚直流线圈

电磁线圈可旋转 90°

更换线圈时，不必打开耐压密闭腔体

电气连接作为单个连接

手动应急操作

阀芯位置监控，可选

功能、组成部分

WE 型号的方向阀为电磁线圈操作方向滑阀，可用作电磁组件。该阀控制流体的启动、停止和方向。

这些方向阀的基本构成为壳体、一个或两个电子线圈、控制阀芯和复位弹簧。在断电情况下，控制阀芯由复位弹簧固定在中心位置或

初始位置。

当湿式插脚电子线圈通电时，控制阀芯从静止位置移至所需的端位置。这样即可根据所选阀芯机能释放所需流向。

在关闭电子线圈后，控制阀芯 将被推回至中心位置或初始位置。

手动应急操作可在线圈不通电的情况下手动切换阀门。

要确保正常运行，须注意将线圈的压力腔注满液压油。

技术数据

重量

带一个电磁铁的阀  3.9kg

带两个线圈的阀  4.7kg

安装位置  任意

环境温度范围  -20...+50℃

存储温度范围  -20...+50℃

工作压力

油口A/B/P  315bar

油口T  210bar

流量  135I/min

液压油  HL、HLP、HLPD、HVLP、HVLPD

密封材料  NBR

标准  DIN 51524

液压油温度范围（在阀工作油口处）  -20...+80℃

粘度范围  2.8...500mm²/s

液压油的允许污染度 - 符合 ISO 4406 (c) 规定的清洁度等级  等级20/18/15

电压类型 直流电压

额定电压符合 VDE 0580  24V

电压公差（额定电压）  ±10%

符合 VDE 0580 的公称功率  38W

占空比  100%（S1，符合 VDE 0580）

切换时间

开启 压力变化 5% ms 65 … 150

        压力变化 95% ms 100 … 220

关闭 压力变化 5% ms 12 … 50

        压力变化 95% ms 48 … 104

切换时间符合ISO 6403

开启 ms 45 … 60

关闭 ms 20 … 30

切换频率  15000  1/h

防护等级符合 DIN EN 60529 IP65

线圈表面温度  120°C

绝缘等级 VDE 0580 F

防护等级符合 VDE 0580 I

电气保护 必须使用带脱扣特性 K（感应负载）的合适保险丝分别保护每个线圈。必须将阀安装到包含在等电位连接中的表面上。

R901391203 4WE10C51/HG24N9K4/M

R901391202 4WE10Y50/HG24N9K4/M

R901391200 4WE10D50/HG24N9K4/M

R901390857 4WE10E50/HG24N9K4/M

R901427832 4WE10G50/HG24N9K4/M

R901401552 4WE10J50/HG24N9K4/M

R901391200 4WE10D51/HG24N9K4/M

R901391200 4WE10D52/HG24N9K4/M

R901390857 4WE10E51/HG24N9K4/M

R901390857 4WE10E52/HG24N9K4/M

R901427832 4WE10G51/HG24N9K4/M

R901427828 4WE10H50/HG24N9K4/M

R901427828 4WE10H51/HG24N9K4/M

R901427828 4WE10H52/HG24N9K4/M

R901401552 4WE10J51/HG24N9K4/M

R901391161 4WE10L50/HG24N9K4/M
