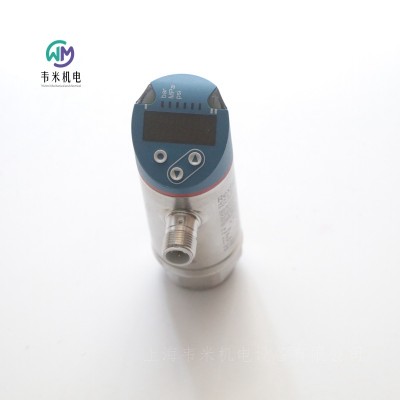

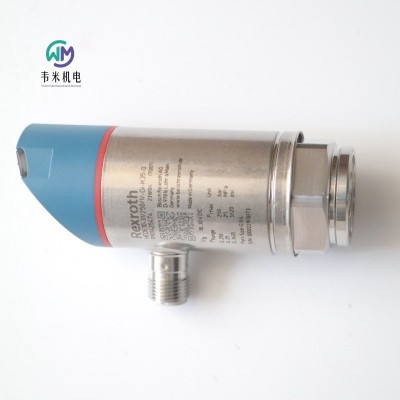

压力开关HEDE10-31/250/1/-Gi-K35-0

REXROTH压力开关HEDE10-31/250/1/-Gi-K35-0，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH压力开关 HEDE10-3X/250/1/-GI-K35-0

R901425474 HEDE10-31/250/1/-Gi-K35-0

电子压力开关，带显示器，1 个开关量输出和 1 个模拟量输出 0...10 V / 4...20 mA，压力范围 0 … 250 bar，4 针设备插头 M12x1，A 编码，节流元件

显示压力值和参数。通过 IO-link 额外传输压力和诊断值。所有与介质接触的部件均由不锈钢制成。出色的过载和爆裂行为。

薄膜测量池

1 个开关量输出和 1 个模拟量输出 0…10 V / 4…20 mA

通过 IO-link 或设备上的按钮进行配置

压力通道内的节流元件

4 针设备插头，M12x1，A 编码

产品属性

连接图 内螺纹 G1/4

产品系列 HEDE10

工作压力. [bar] 250

输出信号 1 个开关输出、1 个模拟输出

电源电压 24 VDC

电插头 4 芯设备插头，M12 x 1，A 编码

指示 是

电气连接说明 4 针设备插头，M12 x 1，编码 A 符合 EN 61076-2-101

符合性说明 CE - 电磁兼容性 2014/30/EURoHS 指令 2011/65/EU

液压油 HL,HLP,HFC,HETG,HEES,HFD

密封件 FKM

重量 [kg] 0.24

力士乐REXROTH电子压力开关

型号 HEDE10

组件系列 3X

工作压力 600 bar

EDE10-31/400/1/-GI-K35-0

HEDE10=液压-电气压力开关

3X=组件系列 30 … 39（30 … 39：安装和连接尺寸不变）

400=压力等级400bar

1=1 个转换输出和 1 个模拟量输出

GI=内螺纹 G1/4

K35=不带连接插头；连接头 M12 符合 DIN EN 61076-2-101，不带电缆，带 M12 接头，编码 A

0=不带密封件（带内螺纹）

一般信息

重量 kg 0.26

安装位置 任意

环境温度范围 °C -25 ... +80

存储温度范围 °C -40 ... +100

按照 DIN EN 60068-2-6:1996-05 进行正弦试验 10...2000 Hz，大 20 g，10 个双周期

按照 DIN EN 60068-2-27:1995-03 进行运输冲击试验 半正弦 50 g/11 ms，正方向 3 次， 负方向 3 次（总计 18 次单个冲击）

按照 DIN EN 60068-2-64 进行噪音测试：1995-08 20...2000 Hz，10 gRMS，24 h

符合性

CE

DIN EN 60947-1:2007/A1:2011 / A2:2014

DIN EN 60947-5-1：2004/A1:2009

DIN EN 61058-1：2002/A2:2008

DIN EN 60529:1991/A2:2013

UL

UL 508 第 17 版，文件编号：E223220（ 350 bar）

符合 DIN EN 60529 的防护等级 IP65/IP67，已安装并装配了连接插头

符合 EN 50178 的防护等级 III

液压油温度范围 （在压力开关的工作口处）-25 … +80°C

粘度范围 10 … 800mm2/s

液压油的大允许污染度；清洁度等级符合 ISO 4406 (c) 等级 20/18/15

电气

电气连接 M12 连接插头，镀金触点

输入变量

电源电压 UB 18 至 30 VDC

电流消耗 I < 50 mA

绝缘电阻 mΩ >100 (500 VDC)

输出参数

模拟量输出

电流承载能力 U 0 ...10 VDC（小负载 2000 Ω）

电压 I 4 ...20 mA（大负载 (UB – 10) x 50 Ω）

上升时间（10 至 90 %） t 3 ms

转换输出

输出功能 常开触点/常闭触点可编程

电流承载能力 I 150；200 (...60 °C)；250 (...40 °C) mA

电压降 U < 2.5 V 短路保护定时

抗过载 是

切换频率 f ≤ 170 Hz

准确度/型号

特性曲线误差 （符合端点设置 DIN16086）< ±0.5%

公称温度范围中的温度系数

零电位的大 TK 0.2 %/10 k

范围内的大 TK 0.2 %/10 k

滞环 < ± 0.25%

转换点准确度 < ± 0.5%

重复精度 0.1%

编程选项 滞环/窗口；常开触点/常闭触点；激活，停用延迟；衰减；指示装置/诊断输出

在参考条件下长期漂移（6 个月） 0.05 %

EMC

EN 61000-4-2 ESD kV 4/8

EN 61000-4-3 射频电磁波抗干扰检测 V/m 10

EN 61000-4-4 电性快速脉冲群抗干扰检测 kV 2

EN 61000-4-5 浪涌雷击测试 kV 1

EN 61000-4-6 传导抗干扰检测 V 10

反应时间

准备延时 s 0.3

短反应时间转换输出 ms < 3

可调节延时 dS、dr s 0...50

衰减转换输出 (dAP) s 0...4

衰减模拟输出 (dAA) s 0...4

上升时间模拟输出 ms < 3

小转换周期 1 亿/5 千万（压力等级 600 bar 时）

IO-link 设备

传输类型 COM2 (38.4 kBaud)

IO-link 修订版本 1.1

SDCI 标准 IEC 61131-9

简介 智能传感器：过程数据变量； 设备标识，设备诊断

SIO 模式 是

所需的主接口等级 A

过程数据（模拟） 1

过程数据（二进制） 2

短过程周期时间 t ms 2.3

显示

指示装置 3 x 绿色 LED（bar、psi、MPa）

切换状态 2 x 黄色 LED

测量值 4 位字母数字显示/交替显示 （红色和绿色）

力士乐REXROTH电子压力开关订货号和型号：

R901425474 HEDE10-31/250/1/-Gi-K35-0

R901425453 HEDE10-3X/250/2/-GI-K35-0

R901425475 HEDE10-31/400/1/-GI-K35-0

R901425475 HEDE10-31/400/1/-Gi-K35-0

R901425476 HEDE10-31/600/1/-GI-K35-0

R901433084 HEDE10-3X/400/1/-GA-K35-V

力士乐REXROTH带集成电子元件 (OBE) 和位置反馈的直动式比例溢流阀

DBETBEX

规格 6

组件系列 1X

大工作压力 315 bar

额定流量 1 l/min

重量  2.7kg

安装位置  任意

环境温度范围  -20 … +50℃

占空比  100%

防护等级符合 DIN EN 60529  IP65

电源  24V

电源电压范围   40 … 21V

液压油温度范围  -20 … +70℃

滞后  ≤ 0.2%

反向死区  ≤ 0.1%

带有集成电子元件和位置反馈的直动式阀门，用于限制系统压力

可通过线圈电枢位置相对于压缩弹簧调节

位置控制，小滞后 < 0.2%，驱动时间短

大压力限制（即使有故障电子元件）

用于底板安装：孔图按 ISO 4401

DBETBEX 型比例溢流阀是一种采用锥阀结构的远程控制阀（先导控制阀），可用于限制系统压力。它们由位置控制的比例电磁铁启动。此阀门具有驱动时间短和低滞后的特点。

德国力士乐REXROTH比例溢流阀订货号和型号：

0811402070 DBETBEX-10/315G24K31A1M

0811402073 DBETBEX-10/250G24K31A1M

0811402075 DBETBEX-10/180G24K31F1M

力士乐REXROTH先导式比例溢流阀

R901363276 DBEM10-71/350YG24K4V

DBEM

组件系列 7X

大工作压力 350 bar

用于限制系统压力的先导式阀门

通过比例电磁铁控制

用于底板安装和螺纹连接：油口安装面符合 ISO 6264

大压力限制

阀和控制电子元件都出自同门

外部控制电子元件（单独订购）

功能

DBEM 型阀门属于先导式溢流阀。此类阀用于限制液压系统的工作压力。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。这些阀门的基本构成包括带有主阀心的壳体、具有大压力限制的叠加阀以及比例先导控制阀。

型号 DBEM...

施加在通道 P 中的压力作用于主阀芯 。同时，油口 P 处压力通过带喷嘴的控制油路施加于主阀芯的弹簧负载侧。同时通过连接孔将压力施加到比例先导控制阀的阀架。先导座处液压力可克服比例电磁铁 的控制值相关力。如果液压力超过线圈磁力，先导座将会打开。此时先导油即可通过控制油路流向油口 Y 以及油箱；因此控制油路上的主阀芯处将会产生压降。释放从油口 P 到 T 的连接。主阀芯可控制油口 P 处的设定工作压力。由于液压保护可防止出现不允许的高压值，因此已集成弹簧负载溢流阀。此大压力限制为基于相关压力等级进行的预设值。在阀门工作范围内，弹簧可将阀架 固定于阀座，并且阀芯由此关闭。如果主阀芯弹簧腔处压力超过阀门的大允许调定压力，则阀架将贴紧压缩弹簧，并且与弹簧室的连接将打开。先导油通过油口 Y流入油箱。由于存在控制油路，在主阀芯处产生了压降。释放从油口 P 到 T 的连接。主阀芯控制油口 P 处设定的大工作压力。必要时还可通过调节元件减小预设压力。油口 Y必须从外部管式连接至油箱。需在卸压后连接油箱。可通过油口 X对阀门进行卸载或限制大压力。

力士乐REXROTH带集成电子元件 (OBE) 的先导式比例溢流阀

DBEME

组件系列 7x

大工作压力 350 bar

用于限制系统压力的先导式阀门

通过比例电磁铁控制

用于底板安装和螺纹连接：油口安装面符合 ISO 6264

大压力限制

阀和控制电子元件都出自同门

设定值压力特性曲线的制造公差小的集成电子元件 (OBE)

功能

DBEM 型阀门是一种带有集成电子元件 (OBE) 的先导式溢流阀。此类阀用于限制液压系统的工作压力。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。这些阀门的基本构成包括带有主阀心的壳体、具有大压力限制的叠加阀以及比例先导控制阀。在比例电磁铁上，还配备带控制电子元件的壳体。将电源电压和控制值电压施加于连接器。在出厂时已按照非常低的制造公差对控制值压力特性曲线进行了调节。

型号 DBEME...

施加在通道P中的压力作用于主阀芯。同时，油口P处压力通过带喷嘴的控制油路施加于主阀芯的弹簧负载侧。同时通过连接孔将压力施加到比例先导控制阀的阀架。先导座处液压力可克服比例电磁铁的控制值相关力。如果液压力超过线圈磁力，先导座将会打开。此时先导油即可通过控制油路流向油口 Y 以及油箱；因此控制油路上的主阀芯处将会产生压降。释放从油口P到T的连接。主阀芯可控制油口P处的设定工作压力。

由于液压保护可防止出现异常高压值，因此已集成弹簧负载溢流阀。此大压力限制为基于相关压力等级进行的预设值。在阀门工作范围内，弹簧可将阀架固定于阀座，并且阀芯由此关闭。

如果主阀芯弹簧腔处压力超过阀门的大允许调定压力，则阀架将贴紧压缩弹簧，并且与弹簧室的连接将打开。先导油通过油口Y流入油箱。由于存在控制油路，在主阀芯处产生了压降。释放从油口P到T的连接。主阀芯控制油口P处设定的大工作压力。必要时还可通过调节元件减小预设压力。油口Y必须从外部管式连接至油箱。需在卸压后连接油箱。可通过油口X对阀门进行卸载或限制大压力。

德国力士乐REXROTH比例溢流阀订货号和型号：

R901344448 DBEME10-71/315YG24K31A1M

R901353062 DBEME10-7X/200YG24K31A1M

R901353063 DBEME10-7X/315XYG24K31A1M

R901401760 DBEME10-7X/315YG24K31F1M

R901358181 DBEME10-7X/100YG24K31A1M

R901335395 DBEME20-71/100YG24K31A1V

R901353065 DBEME20-7X/200YG24K31A1M

R901353067 DBEME20-71/315XYG24K31A1M

R901353070 DBEME20-7X/315YG24K31A1M

R901353074 DBEME20-7X/350YG24K31A1M

力士乐REXROTH比例溢流阀R901358181

比例溢流阀 DBEME10-7X/100YG24K31A1M

R901358181 DBEME10-70/100YG24K31A1M

公称尺寸 10, , P → T，P → Y, , 通过集成电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。

阀座

由伺服电动机控制的

压力额定值100巴

模拟电路

产品属性

连接图 ISO 6264

产品系列 DBEM（E）

工作压力[bar] 350

流量[l/min] 700

滑阀符号 P→T，P→Y

连接类型 底板安装

大小 10

驱动类型 带车载电子设备的电气

端口数 4.

切换位置数量 2.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的7极（6+PE）连接器

无线连接 模拟，命令值0…10 V

符合性说明 CE–电磁兼容性2014/30/EU

液压油 HL、HLP、HETG、HFC

密封 NBR

重量[kg] 4.62

力士乐REXROTHR901335395

比例溢流阀 DBEME20-7X/100YG24K31A1V

R901335395 DBEME20-71/100YG24K31A1V

公称尺寸 20, P → T，P → Y, 通过集成电子元件实现电气控制, 24 VDC

高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。

阀座

由伺服电动机控制的

压力额定值100巴

模拟电路

产品属性

连接图 ISO 6264

产品系列 DBEM（E）

工作压力[bar] 350

流量[l/min] 700

滑阀符号 P→T，P→Y

连接类型 底板安装

大小 20

驱动类型 带车载电子设备的电气

端口数 4.

切换位置数量 2.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的7极（6+PE）连接器

无线连接 模拟，命令值0…10 V

液压油 HL、HLP、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 5.46

力士乐REXROTH比例溢流阀 DBEME10-7X/315YG24K31A1M

R901344448 DBEME10-71/315YG24K31A1M

规格 10，P → T，集成电子元件，24 V DC

高性能范围内的工业液压阀。对设信号进行可靠的压力释放。

先导式

锥座设计的连续压力阀

压力 [bar] 350

活塞符号 P → T

连接类型 板材结构

标称尺寸 10

驱动类型 电气带集成电子元件

连接数 2

开关位置数 2

电源电压 24 VDC

电插头 7 针设备插头 (6 + PE)

电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804

连接 模拟，设定值 0 … 10 V

符合性说明 CE - 电磁兼容性 2014/30 / EU

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 4.66

力士乐REXROTH直动式比例溢流阀，不带/带集成电子元件（OBE）

型号 DBET 和 DBETE

规格 6

组件系列 6X

工作压力 420 bar

流量 2 l/min

-用于限制系统压力的直动式操作阀

-通过比例线圈起动

-带对中螺纹和可拆卸线圈的比例线圈

-用于底板安装:

底板油口符合 ISO 4401-03-02-0-05 标准

-型号 DBETE 集成电子元件（OBE）:

控制值/压力特性曲线的低制造公差

-型号 DBET 外部控制电子元件

独立可调的上下斜坡

可微调控制值/压力特性曲线

附件（不包括在供货范围内）

– 符合数据表 RC 45052 的 NG6 型号底板

G 341/01（G1/4），材料编号 R900424447

G 341/60（G3/8），材料编号 R901027119

– 型号 DBET 的外部控制:

模块化设计的模拟放大器 VT-MSPA1-1-1X/V0/…，符合数据表 RC 30223

数字放大器 VT-VSPD-1-2X/V0/.-0-1 采用符合数据表 RC 30523 的

模拟放大器 VT-VSPA1-2-1X/V0/… 采用符合数据表 RC 30115 的

作为插头式放大器的模拟放大器VT-SSPA1-1-1X/V0/0-24，符合数据表 RC 30265 限制：没有对控制值/压力特性曲线，更高滞环及反向死区进行线性化

– 配合连接器

用于 DBET：符合 DIN EN 175301-803 标准，材料标准编号 R901017011

用于 DBETE：符合 DIN EN 175201-804 标准，材料编号 R900021267 或 R900223890

功能

一般表述

类型 DBET 的比例溢流阀属于座阀设计的远程控制阀，用于限制系统压力。通过带对中螺纹和可拆卸线圈的比例线圈进行起动。线圈的内腔与油口 T 或 Y 连接，并装满液压油。这些阀可根据电气控制值对要限制的系统压力进行无级调节。

阀主要由外壳，比例线圈，阀座以及阀芯组成。

基本原理

要调节系统压力，应向控制电子元件提供控制值。根据该控制值，电子元件将电流施加到电磁线圈。比例线圈将电流转换为机械力，机械力通过电枢柱塞作用到阀芯。阀芯被压到阀座上，油口 P 和 T 或 Y 之间的连接关闭。当作用于阀芯上的液压力等于磁力时，阀门通过提起阀芯使其离开阀座来调节设定的压力，从而使液压油从油口 P 流向 T 或 Y。如果控制值为零，控制电子元件仅施加小控制电流于比例线圈，从而产生小压力。

型号 DBETE – 带集成电子元件（OBE）

在功能和设计方面，这些阀对应于型号 DBET。另外，在比例线圈上具有带控制电子元件的外壳。 电源和控制值电压施加于组件插头。

在出厂中已按照低制造公差对控制值/压力特性曲线进行了微调。

技术数据

型号 DBET ；DBETE

重量  2.0kg； 2.15

安装位置 可选

存储温度范围  –20 至 +80°C

环境温度范围 °C –20 至 +70°C； –20 至 +50°C

液压（用 HLP 46 测量；ϑ油 = 40 °C ± 5 °C）

工作压力 油口 P 420bar

压力设定  50...420bar

回流压力 油口 T 或 Y  分别施加零压力至油箱

流量  2l/min

液压油  符合 DIN 51524 规定的矿物油（HL，HLP）

液压油温度范围  –20 至 +80°C

粘度范围  20 至 380mm2/s，优为 30 至 46mm2/s

液压油大允许污染度 - 符合 ISO 4406(c）规定的清洁度等级  等级 20/18/15 2

滞环 小于压力设定的 4 %

反向死区  小于压力设定的 0.5 %

响应灵敏度  小于压力设定的 0.5 %

线性（流量 0.8 l/min）  设定压力的 ±3 %

控制值/压力特性曲线的容差为 0.8 l/min；增加的压力

控制值为 20% 时  小于压力设定的 ±1.5 %

控制值为 100 % 时  小于压力设定的 ±5 %；小于压力设定的 ±1.5 %

阶跃响应（Tu + Tg）0 → 100 % 及 100 % → 0管路容积 < 20 cm3; qV = 0.8 l/min   80ms（视系统而定！）

电气

线圈小电流  ≤ 100mA

线圈大电流  1600 ± 10 %mA

电磁线圈电阻

20 °C 时的低温值  5.5Ω

高温值  8.05Ω

占空比  100%

电气，集成元件（OBE）

电源电压

标称电压  24VDC

下限值  21VDC

上限值  35VDC

电流消耗  ≤ 1.5A

要求的保险丝   2A，慢速熔断

输入

电压  0 至 10V

电流  4 至 20mA

输出 实际电流值  1 mV 1mA

符合 EN 60529 的阀防护类型   IP 65，带安装和锁定配合连接器

电气连接

型号 DBET

配合连接器（黑色）符合 DIN EN 175301-803材料编号 R901017011（另外单独购买）

型号 DBETE

组件插头引脚 触点 接口 “A1” 的引脚 接口 “F1” 的引脚

电源电压 A 24 VDC（u（t）= 21 V 至 35 V）；/大≤ 1.5 A

B 0 V

实际值参考电位 C 参考触点 F；0 V 参考触点 F；0 V

差分放大器输入 D 0 至 10 V；RI = 100 kΩ 4 至 20 mA；RI = 100 Ω

E 控制值参考电位

测量输出（实际值） F 0 至 1.6 V 实际值（1 mV 1 mA）负载电阻 > 10 kΩ

保护性接地导线 PE 连接至线圈和阀体

符合 DIN EN 175201-804 的配合连接器，电缆截面的焊接触点为 0.5 至1.5 mm2

塑料型号， 材料编号 R900021267（另外单独购买）

金属型号，材料编号 R900223890 （另外单独购买）

电气连接

型号 DBETE 的连接电缆

 – 建议：6 线，0.75 或 1 mm2 加保护性接地导线和屏蔽

 – 仅在供电侧将屏蔽连接到 PE

 – 允许长度为 100 m

电源设备的电源电压取决于供电电缆的长度。

型号 DBETE 的集成电子元件（OBE）

功能

通过连接 A 和 B 为电子元件提供电压。控制值作用于差分放大器连接 D 和 E。

借助于特性曲线生成器，控制值/线圈电流特性曲线被调节到阀，从而对液压中的非线性进行补偿并获得线性控制值/压力特性曲线。

电流调节器调节线圈电流，而不受电磁线圈电阻影响。

比例线圈电子元件的功率级是通过时钟频率大约为 180 Hz 至 400 Hz 的斩波放大器来控制。输出信号为脉宽调制（PWM）

。

至于测试线圈电流，可以在插脚 F(+）和插脚 C(–）之间的插头式连接器上测量与线圈电流成比例的电压。1 mV 对应的线圈电流为 1 mA。

力士乐REXROTH不带集成电子元件 (OBE) 的直动式比例溢流阀

DBET

规格 6

组件系列 6X

大工作压力 420 bar

大流量 2 l/min

直动式阀用于限制系统压力

用比例电磁铁操纵

带对中螺纹和可拆卸线圈的比例电磁铁

用于底板安装：孔图按 ISO 4401

模块化设计的放大器，

可单独调节的向上和向下的斜坡，控制值压力特性曲线可精细调节

DBET型比例溢流阀是一种采用阀座设计的远程控制阀，可用于限制系统压力。借助带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈的内部与油口T或Y连接，并装满液压油。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。阀门主要由壳体、比例电磁铁、阀座和阀架组成。

基本原理

要设置系统压力，需在控制电子元件处控制值。电子元件根据控制值驱动带有电流的电磁线圈。由比例电磁铁将电流转换为机械力，机械力再通过电枢柱塞作用到阀架。将阀架推入阀座并阻塞油口P与T或Y之间的连接。如果阀架上的液压力等于线圈磁力，该阀门通过提升阀架使其离开阀座来控制调定压力，从而使液压油能够从油口P流到T或Y。如果控制值为零，则控制电子元件仅将小控制电流应用于比例电磁铁，并且小调定压力也会得到设置。

德国力士乐REXROTH直动式比例溢流阀订货号和型号：

R901170278 DBET-6X/200G24-8K4V

R901170279 DBET-6X/315G24-8K4V

R901187998 DBET-1-6X/100G24XEJV

R901194745 DBET-6X/350YG24K4M

R901065546 DBET-62/350YG24K4V

R901065549 DBET-6X/100YG24K4V

R901108319 DBET-62/420G24K4V

R901000842 DBET-6X/50G24K4V

R901000842 DBET-62/50G24K4V

R901000845 DBET-6X/100G24K4V

R901000846 DBET-6X/200G24K4V

R901000847 DBET-6X/315G24K4V

R901000847 DBET-62/315G24K4V

R901000848 DBET-62/350G24K4V

力士乐REXROTH比例溢流阀

R901000847

比例溢流阀 DBET-6X/315G24K4V

R901000847 DBET-62/315G24K4V

公称尺寸 6, , P → T, , 通过外部电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。

提升阀座设计中的比例压力阀

直接驱动

压力等级315巴

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 DBET（E）

工作压力[bar] 420

流量[l/min] 2.

滑阀符号 P→T

连接类型 底板安装

大小 6.

驱动类型 带外部电子设备的电气

端口数 2.

切换位置数量 2.

电源电压 24伏直流电

电子连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.42

力士乐REXROTH比例溢流阀R901000842

比例溢流阀 DBET-6X/50G24K4V

R901000842 DBET-62/50G24K4V

公称尺寸 6, , P → T, , 通过外部电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。

提升阀座设计中的比例压力阀

直接驱动

压力额定值50巴

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 DBET（E）

工作压力[bar] 420

流量[l/min] 2.

滑阀符号 P→T

连接类型 底板安装

大小 6.

驱动类型 带外部电子设备的电气

端口数 2.

切换位置数量 2.

电源电压 24伏直流电

电子连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.42
