压力开关HEDE10-31/400/1/-GI-K35-0

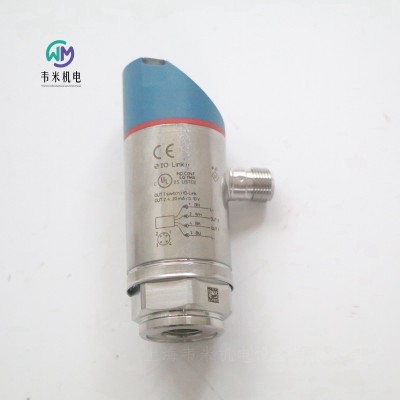

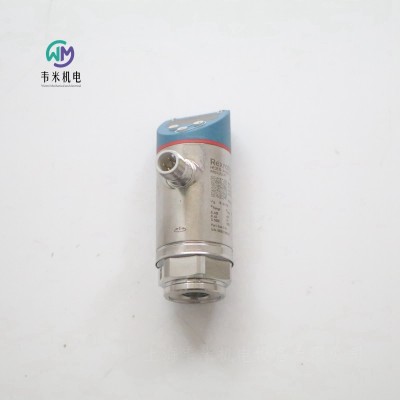

力士乐压力开关HEDE10-31/400/1/-GI-K35-0，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH压力开关HEDE10-3X/400/1/-GI-K35-0

R901425475 HEDE10-31/400/1/-Gi-K35-0

电子压力开关，带显示器，1 个开关量输出和 1 个模拟量输出 0...10 V / 4...20 mA，压力范围 0 … 400 bar，4 针设备插头 M12x1，A 编码，节流元件

显示压力值和参数。通过 IO-link 额外传输压力和诊断值。所有与介质接触的部件均由不锈钢制成。出色的过载和爆裂行为。

薄膜测量池

1 个开关量输出和 1 个模拟量输出 0…10 V / 4…20 mA

通过 IO-link 或设备上的按钮进行配置

压力通道内的节流元件

4 针设备插头，M12x1，A 编码

产品属性

连接图 内螺纹 G1/4

产品系列 HEDE10

工作压力. [bar] 400

输出信号 1 个开关输出、1 个模拟输出

电源电压 24 VDC

电插头 4 芯设备插头，M12 x 1，A 编码

指示 是

电气连接说明 4 针设备插头，M12 x 1，编码 A 符合 EN 61076-2-101

符合性说明 CE - 电磁兼容性 2014/30/EURoHS 指令 2011/65/EU

液压油 HL,HLP,HFC,HETG,HEES,HFD

密封件 FKM

重量 [kg] 0.23

力士乐REXROTH电子压力开关

型号 HEDE10

组件系列 3X

工作压力 600 bar

EDE10-31/400/1/-GI-K35-0

HEDE10=液压-电气压力开关

3X=组件系列 30 … 39（30 … 39：安装和连接尺寸不变）

400=压力等级400bar

1=1 个转换输出和 1 个模拟量输出

GI=内螺纹 G1/4

K35=不带连接插头；连接头 M12 符合 DIN EN 61076-2-101，不带电缆，带 M12 接头，编码 A

0=不带密封件（带内螺纹）

一般信息

重量 kg 0.26

安装位置 任意

环境温度范围 °C -25 ... +80

存储温度范围 °C -40 ... +100

按照 DIN EN 60068-2-6:1996-05 进行正弦试验 10...2000 Hz，大 20 g，10 个双周期

按照 DIN EN 60068-2-27:1995-03 进行运输冲击试验 半正弦 50 g/11 ms，正方向 3 次， 负方向 3 次（总计 18 次单个冲击）

按照 DIN EN 60068-2-64 进行噪音测试：1995-08 20...2000 Hz，10 gRMS，24 h

符合性

CE

DIN EN 60947-1:2007/A1:2011 / A2:2014

DIN EN 60947-5-1：2004/A1:2009

DIN EN 61058-1：2002/A2:2008

DIN EN 60529:1991/A2:2013

UL

UL 508 第 17 版，文件编号：E223220（ 350 bar）

符合 DIN EN 60529 的防护等级 IP65/IP67，已安装并装配了连接插头

符合 EN 50178 的防护等级 III

液压油温度范围 （在压力开关的工作口处）-25 … +80°C

粘度范围 10 … 800mm2/s

液压油的大允许污染度；清洁度等级符合 ISO 4406 (c) 等级 20/18/15

电气

电气连接 M12 连接插头，镀金触点

输入变量

电源电压 UB 18 至 30 VDC

电流消耗 I < 50 mA

绝缘电阻 mΩ >100 (500 VDC)

输出参数

模拟量输出

电流承载能力 U 0 ...10 VDC（小负载 2000 Ω）

电压 I 4 ...20 mA（大负载 (UB – 10) x 50 Ω）

上升时间（10 至 90 %） t 3 ms

转换输出

输出功能 常开触点/常闭触点可编程

电流承载能力 I 150；200 (...60 °C)；250 (...40 °C) mA

电压降 U < 2.5 V 短路保护定时

抗过载 是

切换频率 f ≤ 170 Hz

准确度/型号

特性曲线误差 （符合端点设置 DIN16086）< ±0.5%

公称温度范围中的温度系数

零电位的大 TK 0.2 %/10 k

范围内的大 TK 0.2 %/10 k

滞环 < ± 0.25%

转换点准确度 < ± 0.5%

重复精度 0.1%

编程选项 滞环/窗口；常开触点/常闭触点；激活，停用延迟；衰减；指示装置/诊断输出

在参考条件下长期漂移（6 个月） 0.05 %

EMC

EN 61000-4-2 ESD kV 4/8

EN 61000-4-3 射频电磁波抗干扰检测 V/m 10

EN 61000-4-4 电性快速脉冲群抗干扰检测 kV 2

EN 61000-4-5 浪涌雷击测试 kV 1

EN 61000-4-6 传导抗干扰检测 V 10

反应时间

准备延时 s 0.3

短反应时间转换输出 ms < 3

可调节延时 dS、dr s 0...50

衰减转换输出 (dAP) s 0...4

衰减模拟输出 (dAA) s 0...4

上升时间模拟输出 ms < 3

小转换周期 1 亿/5 千万（压力等级 600 bar 时）

IO-link 设备

传输类型 COM2 (38.4 kBaud)

IO-link 修订版本 1.1

SDCI 标准 IEC 61131-9

简介 智能传感器：过程数据变量； 设备标识，设备诊断

SIO 模式 是

所需的主接口等级 A

过程数据（模拟） 1

过程数据（二进制） 2

短过程周期时间 t ms 2.3

显示

指示装置 3 x 绿色 LED（bar、psi、MPa）

切换状态 2 x 黄色 LED

测量值 4 位字母数字显示/交替显示 （红色和绿色）

力士乐REXROTH电子压力开关订货号和型号：

R901425474 HEDE10-31/250/1/-Gi-K35-0

R901425453 HEDE10-3X/250/2/-GI-K35-0

R901425475 HEDE10-31/400/1/-Gi-K35-0

R901425476 HEDE10-31/600/1/-GI-K35-0

R901433084 HEDE10-3X/400/1/-GA-K35-V

力士乐REXROTH压力开关 HEDE10-3X/250/1/-GI-K35-0

R901425474 HEDE10-31/250/1/-Gi-K35-0

电子压力开关，带显示器，1 个开关量输出和 1 个模拟量输出 0...10 V / 4...20 mA，压力范围 0 … 250 bar，4 针设备插头 M12x1，A 编码，节流元件

显示压力值和参数。通过 IO-link 额外传输压力和诊断值。所有与介质接触的部件均由不锈钢制成。出色的过载和爆裂行为。

薄膜测量池

1 个开关量输出和 1 个模拟量输出 0…10 V / 4…20 mA

通过 IO-link 或设备上的按钮进行配置

压力通道内的节流元件

4 针设备插头，M12x1，A 编码

产品属性

连接图 内螺纹 G1/4

产品系列 HEDE10

工作压力. [bar] 250

输出信号 1 个开关输出、1 个模拟输出

电源电压 24 VDC

电插头 4 芯设备插头，M12 x 1，A 编码

指示 是

电气连接说明 4 针设备插头，M12 x 1，编码 A 符合 EN 61076-2-101

符合性说明 CE - 电磁兼容性 2014/30/EURoHS 指令 2011/65/EU

液压油 HL,HLP,HFC,HETG,HEES,HFD

密封件 FKM

重量 [kg] 0.24
