贝加莱步进电机80MPH4.500S114-01

贝加莱步进电机80MPH4.500S114-01，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

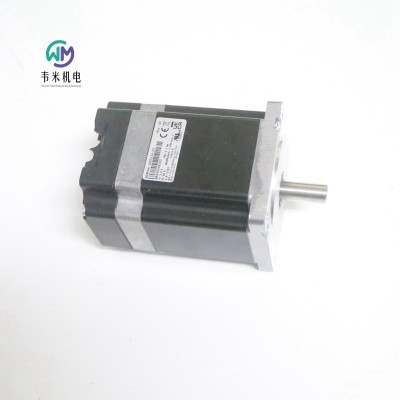

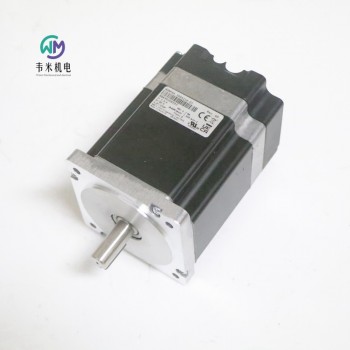

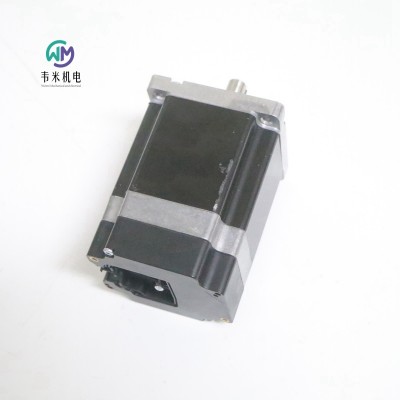

贝加莱B&R步进电机带增量式编码器80MPH4.500S114-01

物料号:

80MPH4.500S114-01

描述:

两相混合式步进电机，87.1mm法兰，长度149.5mm，ABR 24VDC，5A系列，9.5Nm保持扭矩，6.3Nm失速扭矩

简短说明

步进电机步进电机法兰尺寸87.1 mm，长度149.5 mm，增量编码器

一般信息

认证证书

CE是

UKCA是

UL认证E360421

伺服和步进电机-部件

具体电机数据

接线序列

电流5A

电阻/相位0.9Ω

电感/相位5.6 mH

失速扭矩6.3 Nm

保持扭矩9.5 Nm

制动扭矩<320 mNm

转子惯性近似值。2.61千克平方厘米

通用电机数据

步进角1.8°

高表面温度95°C

平均故障间隔时间20000小时

轴类型带键

绝缘等级B（130°C）

绝缘电阻100 MΩ，小500 VDC

绝缘电阻1776 VAC，持续1分钟

驱动器电源电压大值。80伏直流电

操作条件

防护等级符合EN 60529 IP65

环境条件

温度

操作-20至40°C

储存-30至85°C

运输-30至85°C

相对湿度

运行5%至95%，非冷凝

储存5%至95%，不凝结

运输5%至95%，不凝结

电气特性-编码器

产出数量3

A/B/R

分辨率1024个增量/256个旋转位置

输出电路推/拉电平，不对称

输出保护短路保护

大电流消耗。12 mA+输出负载

电源电压18至30 VDC

每个输出的大输出电流为±10 mA

机械性能

大径向载荷290 N

大轴向载荷225 N

重量3100克

长度149.5毫米

贝加莱B&R步进电机模块80SD100XS.C04X-01

物料号:

80SD100XS.C04X-01

描述:

1个步进电机的控制（2相双极全桥）

每步256微步

1个增量编码器输入

2个触发输入

电机抱闸连接

启用输入

自动电机识别

保持、升压和连续电流可以相互独立地定义

ACOPOSmicro步进电机模块，X2X-link接口，1x 24V增量编码器，24-64VDC±25%电源，1个电机连接，10A连续电流，2个24VDC数字输入，接收器，可用作触发输入，1个24VDC1 A数字输出，单独订购接线端子！

简短说明

步进电机模块连接1个带ABR增量编码器的步进电机，2相双极

一般信息

B&R ID代码0xA780

状态指示灯X2X链路、工作状态、模块状态、电机信息

诊断

模块运行/错误是，使用LED状态指示灯和软件

模块温度/冷却装置温度是，使用软件

电机状态是，使用LED状态指示灯和软件

X2X链路是，使用LED状态指示灯

电气隔离

CPU-24 VDC电源否

CPU-电源是

CPU-电机连接是

CPU-数字输入是

CPU-启用输入是

CPU-编码器编号

CPU-电机抱闸编号

CPU-X2X链路是

认证证书

CE是

功能安全是

UL标准E225616

电源转换设备

KC是

24 VDC电源

输入电压24 VDC±25%

电压监测是

电力消耗

CPU大值。7瓦

X2X链路电源由CPU电源内部生成

反极性保护是

电源供应

输入电压24至64 VDC±25%

大涌入电流。10 A

电力消耗

怠速（无电机驱动）大值。0.5瓦

满载参见图“尺寸-每个动力轴的动力装置的功耗”

浪涌电流限制是的，PTC（小9Ω）在操作过程中通过继电器触点绕过。

欠压切断<18 VDC

过压切断>95 VDC

电压测量是

线路保护必须在外部进行

反极性保护是

电机连接

数量1

标称电流10 A峰值

大电流/电机15 A峰值（2秒）

大电流/模块15 A峰值

标称开关频率38.5 kHz

大电机线路长度25m

步长分辨率每完整步长256微步

直流母线电容940µF

电机抱闸连接

数量1

标称电压24 VDC

输入电压24 VDC±25%

每个连接的持续电流为1A

大内阻0.3Ω

开关频率

电阻负载100 Hz

电感负载见“切换电感负载”一节

保护措施

过载和短路保护是

开路监测否

欠压监测是

大过电流限制8 A

欠压监测响应阈值≤11 VDC

模块电源的参考电位GND（X2端子，引脚10）

接口

X2X

变体4针公连接器

小X2X链路循环时间250μs

编码器输入

数量1

ABR型单端信号24V

大编码器电缆长度25m

编码器电源

输出电压24V

负载容量40mA

保护措施

防过载是

防短路是

输入A、B、R

切换阈值

低<5 V（针对COM）

高压>15V（针对COM）

温度测量

KTY型

值0至110°C

公差5%

增量编码器操作

信号形式方波脉冲

评估4x

计数器大小16位

大输入频率。50千赫

计数器频率200 kHz

标称电压Typ下的输入电流。4毫安

启用输入

数量1

标称电压24 VDC

输入电压24 VDC±25%

标称电压Typ下的输入电流。60毫安

输入电路接收器

切换阈值

低<5 VDC

高压>15VDC

标称输入电压下的开关延迟

启用1→0，PWM关闭

大500毫秒（版本<M0:867毫秒）

启用0→1，准备PWM

大500毫秒

输入和总线之间的绝缘电压500Veff

输入电容10 nF（版本<M0:100µF）

数字输入/触发输入

数量2

附加功能1输入可用作触发输入

输入电路接收器

输入电压

标称24 VDC

大30 VDC

标称电压下的输入电流约为。7.5毫安

输入电阻约为。3.2 kΩ

切换阈值

低<5 VDC

高压>15VDC

切换延迟

上升沿[瞬时录制]典型。3µs

下降沿[瞬时记录]典型。4µs

电气隔离

输入-ACOPOS是，500 Veff

输入-输入是，500 Veff

与地电位大值相比的调制。±38伏

操作条件

安装方向

水平无

垂直是

污染程度符合EN 61800-5-1 2（非导电污染）

防护等级符合EN 60529 IP20

环境条件

温度

操作温度0至45°C

储存温度-25至55°C

运输-25至55°C

相对湿度

运行5%至85%，非冷凝

储存5%至95%，不凝结

运输5%至95%，不凝结

机械性能

注意：分别订购接线端子和电缆！

安装/冷却螺钉将散热器安装在安装板或冷板上。

尺寸

宽度65毫米

高度134毫米

深度95毫米

重量700克

背板始终安装在导电和接地的背板上。

贝加莱B&R步进电机80MPH4.500S000-01

运动控制；80MP步进电机；步进电机不带编码器

物料号:

80MPH4.500S000-01

描述:

2相混合式步进电机，87.1 mm法兰，长度98 mm，5 A串联/10 A并联，9.5 Nm保持扭矩，6.3 Nm失速扭矩

简短描述

步进电机步进电机法兰尺寸87.1mm，长度98mm

一般信息

认证

CE是

UKCA是

CRA（网络弹性法案）不适用

UL证书E136406

不完整的旋转机械和旋转机械零件-部件

具体电机数据

布线

序列正确

平行真

当前

串联接线5A

并联接线10A

电阻/相位

串联接线0.9Ω

并联接线0.2Ω

电感/相位

串联接线5.6 mH

并联接线1.4 mH

失速扭矩6.3 Nm

保持扭矩9.5 Nm

制动扭矩<320 mNm

转子惯性近似值。2.61千克平方厘米

通用电机数据

防护等级IP40

步进角1.8°

表面温度100°C

平均故障间隔时间20000小时

电缆长度300mm

电缆横截面22 AWG，UL 3266

轴类型带键

绝缘等级B（130°C）

绝缘电阻100 MΩ，500 VDC

绝缘电阻1776 VAC，持续1分钟

驱动器电源电压值。80伏直流电

环境条件

温度

操作-20至40°C

储存-30至85°C

运输-30至85°C

相对湿度

运行5%至95%，非冷凝

储存5%至95%，不凝结

运输5%至95%，不凝结

力学性能

径向载荷290 N

轴向载荷225 N

重量3.0公斤

长度98毫米

贝加莱B&R步进电机80MPD1.300S000-01

运动控制；80MP步进电机；步进电机不带编码器

物料号:

80MPD1.300s 000-01

描述:

2相混合式步进电机，56.4 mm法兰，长度45 mm，3 A串联/6 A并联，保持扭矩1.1 Nm，失速扭矩0.8 Nm

简短描述

步进电机步进电机法兰尺寸56.4毫米，长度45毫米

一般信息

认证

CE是

UKCA是

CRA（网络弹性法案）不适用

具体电机数据

布线

序列正确

平行真

当前

串联接线3A

并联6 A

电阻/相位

串联接线1.2Ω

并联0.3Ω

电感/相位

串联接线3.6 mH

并联接线0.9 mH

失速扭矩0.8 Nm

保持扭矩1.1 Nm

制动扭矩<30 mNm

转子惯性近似值。145克/平方米

通用电机数据

防护等级IP30

步进角1.8°

表面温度100°C

故障之间的平均运行时间21000小时

电缆长度300mm

电缆横截面22 AWG，UL 3266

轴型平面轴（D形切割）

绝缘等级B（130°C）

绝缘电阻100 MΩ，500 VDC

绝缘电阻500 VAC，持续1分钟

驱动器电源电压值。80伏直流电

环境条件

温度

操作-20至40°C

储存-30至85°C

运输-30至85°C

相对湿度

运行5%至95%，非冷凝

储存5%至95%，不凝结

运输5%至95%，不凝结

力学性能

径向载荷73.5 N

轴向载荷允许的轴向载荷不得大于电机质量。

重量520克

长度45毫米

贝加莱B&R步进电机带增量式编码器80MPD5.300S014-01

物料号:

80MPD5.300S014-01

描述:

两相混合式步进电机，56.4 mm法兰，长度101.5 mm，ABR 24 VDC，3A系列，3.0 Nm保持扭矩，2.2 Nm失速扭矩

简短说明

步进电机步进电机法兰尺寸56.4 mm，长度101.5 mm，增量编码器

一般信息

认证证书

CE是

UKCA是

具体电机数据

接线序列

电流3A

电阻/相位2.4Ω

电感/相位8.8 mH

失速扭矩2.2 Nm

保持扭矩3.0 Nm

制动扭矩<90 mNm

转子惯性近似值。470克/平方米

通用电机数据

步进角1.8°

高表面温度95°C

故障之间的平均运行时间21000小时

轴型平面轴（D形切割）

绝缘等级B（130°C）

绝缘电阻100 MΩ，小500 VDC

绝缘电阻500 VAC，持续1分钟

驱动器电源电压大值。80伏直流电

操作条件

防护等级符合EN 60529 IP20

环境条件

温度

操作-20至40°C

储存-30至85°C

运输-30至85°C

相对湿度

运行5%至95%，非冷凝

储存5%至95%，不凝结

运输5%至95%，不凝结

电气特性-编码器

产出数量3

A/B/R

分辨率1024个增量/256个旋转位置

输出电路推/拉电平，不对称

输出保护短路保护

大电流消耗。12 mA+输出负载

电源电压18至30 VDC

每个输出的大输出电流为±10 mA

机械性能

大径向载荷73.5 N

大轴向载荷允许的轴向载荷不得大于电机质量。

重量1140克

长度101.5毫米
