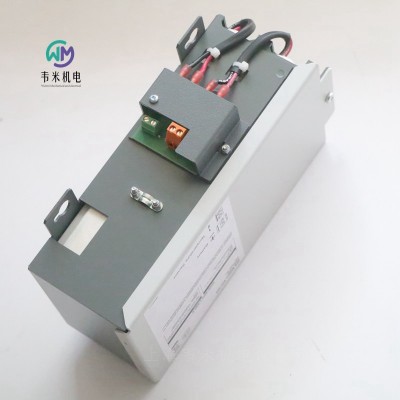

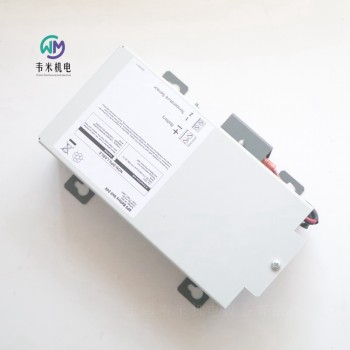

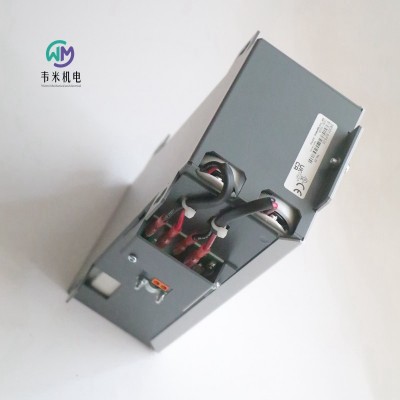

贝加莱B&R不间断电源模块5AC901.BUPS-00

工业PC；Automation PC 910；不间断电源

物料号:

5AC901.BUPS-00

描述:

UPS IF选项5AC901.IUPS-00的电池单元

单节可充电电池

2节Hawker Cyclon 12V、4.5Ah可充电电池串联

额定电压24V

容量4.5 Ah

电池单元4.5 Ah-用于UPS 5AC901.IUPS-00

一般信息

B&R ID代码0xD82E

电池

Hawker Cyclon 12 V型，4.5 Ah，两个串联的可充电电池

使用寿命20°C时可达15年/25°C时达10年

单电池变体（VRLA）

温度传感器NTC电阻

储存期间的保养间隔每6个月收费1次

电池电量低时的充电持续时间。7小时

认证

CE是

UKCA是

CRA（网络弹性法案）正在准备中

UL认证E115267

工业控制设备

HazLoc cULus HazLoc E180196

工业控制设备

用于危险场所

I类，2区，ABCD组，T4

电学性质

标称电压24 V

容量4.5 Ah

保险丝是

蓄电池充电数据

充电电流典型值。1 A

运行条件

污染程度符合EN 61131-2污染程度2

环境条件

温度

操作-30至60°C

储存温度-65至65°C

运输-65至65°C

相对湿度

运行5%至95%，非冷凝

储存5%至95%，不凝结

运输5%至95%，不凝结

海拔

操作值。3000米

力学性能

住房

材料版本。D0及以后：镀锌和涂层钢

C0版之前：镀锌钢

维度

宽度223.2毫米

高度78.2毫米

深度145毫米

重量约。4600克

贝加莱B&R不间断电源模块5AC901.BUPS-01

物料号:

5AC901.BUPS-01

描述:

UPS IF选项5AC901.IUPS-01的电池单元

免维护铅酸可充电电池

2个串联的12V、2.2Ah可充电电池

额定电压24V

容量2.2 Ah

电池单元2.2 Ah-用于UPS 5AC901.IUPS-01

一般信息

B&R ID代码0xDF83

电池

12V，2.2Ah，两个串联的可充电电池

使用寿命20°C时可达5年

变型免维护铅酸蓄电池（VRLA）

温度传感器NTC电阻

储存期间的保养间隔每6个月收费1次

电池电量低时的充电持续时间。5小时

认证证书

CE是

UKCA是

UL认证E115267

工业控制设备

HazLoc cULus HazLoc E180196

工业控制设备

用于危险场所

I类，2区，ABCD组，T4

电气性能

标称电压24 V

容量2.2 Ah

保险丝是

蓄电池充电数据

充电电流典型值。零点八八一

操作条件

污染程度符合EN 61131-2污染程度2

环境条件

温度

操作温度0至40°C

储存温度-15至40°C

运输-15至40°C

相对湿度

运行25%至85%，非冷凝

储存25%至85%，不凝结

运输25%至85%，不凝结

高程

操作大值。3000米

机械性能

住房

材料版本。E0及以后：镀锌和涂层钢

D0版之前：镀锌钢

尺寸

宽度188毫米

高度78毫米

深度115毫米

重量约2550克

贝加莱B&R伺服驱动器电源模块80PS080X3.10-01

物料号:

80PS080X3.10-01

描述:

输入：3x 380至480 VAC±10%

输出电压可通过X2X链路调节

状态信息可通过X2X链路读取

斩波器输出，用于连接外部制动电阻器

三相宽范围输入

封闭式金属外壳

电源模块，输入3x 380-480 VAC±10%，电源输出24-80VDC 16.6 A（大1000 W），输出24 VDC 2 A，X2X-link接口，集成制动斩波器，壁挂式安装。单独订购接线端子！

一般信息

B&R ID代码0xA7A9

状态指示灯是

电气隔离

电源输入-电源输出是

电源输入-24 VDC是

电源输出-24 VDC否

X2X链路-电源输入是

X2X链路-电源输出是

X2X链路-24 VDC是

连接类型电源模块的大线路长度为25米

认证证书

CE是

UKCA是

UL标准E225616

电源转换设备

KC是

电源输入

输入电压范围3x 380至480 VAC±10%

400 VAC下满载时的输入电流为3x 2.2 A

480伏交流电时为3×1.8安

电源电压频率范围50至60 Hz±5%

相位故障检测器是

电源故障旁路10ms（满载时）

功率因数（cosφ）0.72@400 V 1 kW

0.69@480伏1千瓦

PE的漏电流<3.5mA

带变阻器的保护电路瞬态浪涌保护

保险丝保护

内部每相内部熔断（5A）

线路保护需要外部保险丝

功率输出

大输出功率。1000W连续功率

输出保护短路、过载和空载保护

控制精度±2%

电源反向抗扰度是，<100 VDC

输出电压24至80 VDC

输出电流

大24至60 VDC。16.6 A连续电流

大60至80 VDC。16.6至12.5A连续电流

过载/脉冲容量

过载电流20%过电流

过载持续时间2秒

开机时间<5秒（固件更新期间不适用）

并联是，多3个电源单元，用于冗余和增加功率

串联连接号

大电容性负载无限制

24 VDC电压输出

电压范围24 VDC±10%

输出电流大值。2 A持续电流

输出保护短路、过载和空载保护

并联连接否

斩波器输出

斩波器激活的响应阈值29至95 VDC（可调）

过热保护（斩波器内部）是

输出电流/输出功率

持续电流/持续功率30 A

大电流/大功率40 A

接口

用户界面

变体10针接线端子

X2X型链路

小X2X链路循环时间250µs

效率、可靠性

效率>92%

功耗

额定负载90W

空载运行30W

操作条件

安装方向

垂直是

通风/冷却内部控制风扇

防护等级符合EN 60529 IP20

环境条件

温度

操作温度0至50°C

储存温度-25至85°C

运输-25至85°C

相对湿度

运行5%至95%，非冷凝

储存5%至95%，不凝结

运输5%至95%，不凝结

机械性能

材料坚固的金属外壳

尺寸

宽度67.5毫米

高度257毫米

深度219毫米

重量3.75公斤

贝加莱B&R伺服驱动器插入式模块8AC123.60-1

物料号:

8AC123.60-1

描述:

用于安装在ACOPOS伺服驱动器中的增量编码器和SSI绝对编码器接口

监控编码器输入信号

编码器电源电压为5V或15V

补偿5 V编码器电源电压下的电压降

ACOPOS插件模块、增量编码器和SSI绝对编码器接口

一般信息

模块类型ACOPOS插件模块

B&R ID代码0x1067

插槽2、3和4

功耗。7.5 W

取决于连接的编码器的电流消耗

认证

CE是

UKCA是

UL cULus E225616

功率转换设备

KC是

编码器输入

数量1

信号传输差分信号传输

模块侧连接15针母DSUB

状态指示灯UP/DN LED

电气隔离

编码器-ACOPOS是

编码器监控是

编码器电缆大长度50 m

编码器电源

内部电源电压，可选5 V/15 V

负载能力

5 VDC 350 mA

15 VDC 350 mA

防短路、过载保护是

感应线

对于5 VDC是，2，补偿2 V

对于15 VDC否

增量式编码器

计数器大小32位

输入频率值。200千赫

评估4x

方波脉冲信号形式

计数器频率值。800千赫

参考频率值。200千赫

边缘之间的距离值。0.6µs

输入A、A\、B、B\、R、R\

差分电压输入A、B、R

小2.5 V

大6 V

SSI绝对编码器

编码灰度，二进制

波特率200 kbit/s

文字大小。31位

差分电压时钟输出-120Ω

小2.5 V

大5V

差分电压数据输入

小2.5 V

大6 V

环境条件

温度

活动

标称5至40°C

55°C

储存-25至55°C

运输-25至70°C

相对湿度

操作5至85%

存储量5%至95%

运输量。40°C时为95%

贝加莱B&R插入式模块

物料号:

8AC131.60-1

描述:

用于安装在ACOPOS伺服驱动器中的混合模块

2个模拟输入，分辨率为12位，2个数字输入/输出

可单独切换的输入/输出

计数器功能

可以读取所有数字输出

ACOPOS插件模块，2个模拟输入±10 V，2个数字I/O可配置为24 V输入或输出45 mA，单独订购接线板TB712！

一般信息

模块类型ACOPOS插件模块

B&R ID代码0x11E9

插槽2、3和4

功耗。1 W

认证

CE是

UKCA是

UL cULus E225616

功率转换设备

KC是

输入/输出

模块侧连接12针多点连接器

状态指示灯24 V LED

数字输入/输出的配置可单独配置为数字输入或输出

电源

电压监测（24 V-LED）是，电源电压>18 V

反极性保护是

电源

18 VDC

标称24 VDC

30 VDC

数字输入

数量。2.

与地电位值相比的调制。±50伏

电路接收器

额定电压下的输入电流约。8毫安

切换阈值

低<5 V

高>15 V

输入电压

标称24 VDC

30 VDC

电气隔离

渠道-ACOPOS是

通道-通道号

切换延迟

计数器值。5µs

数字输入。55µs（数字滤波）

事件计数器

方波脉冲信号形式

输入频率值。100千赫

计数器大小16位

输入

输入1计数器1

输入2计数器2

模拟输入

数量2

数字转换器分辨率12位

转换时间<50µs

输出格式INT16$8000-$7FF0

LSB=$0010=4.883 mV

变量差分输入或单端输入

电气隔离

输入-ACOPOS是

输入-输入编号

输入信号

标称-10至+10 V

-15至+15 V

工作模式与50µs ACOPOS时钟同步的循环测量

转换过程逐次逼近

输入滤波器模拟三阶低通滤波器/截止频率：10kHz

增益漂移值。±0.006%/°C

偏移漂移值。±0.0005%/°C

共模抑制

DC值-73分贝

50 Hz-73分贝

模拟输入之间的串扰值-1 kHz时为90 dB

非线性±1 LSB

差分输入阻抗>10 MΩ

与地电位值相比的调制。±50伏

模拟输入通道之间的调制值。±5伏

25°C±0.05%时的基本精度

数字输出

数量。2.

可读输出是

持续电流。45毫安

24 V时的短路电流（直到切断）约。零点三一

开关频率（电阻负载）值。100千赫

切换延迟值。5µs

类型推拉晶体管输出

电气隔离

输出-ACOPOS是

输出-输出编号

开关电压

18 VDC

标称24 VDC

30 VDC

保护

短路保护是

防过载是

环境条件

温度

活动

标称5至40°C

55°C

储存-25至55°C

运输-25至70°C

相对湿度

操作5至85%

存储量5%至95%

运输量。40°C时为95%

贝加莱B&R伺服驱动器插入式模块

物料号:

8AC125.60-1

描述:

用于安装在ACOPOS伺服驱动器中的BiSS编码器接口（模式C）

编码器电源5 V

编码器监控

ACOPOS插件模块，BiSS/SSI SinCos/SSI接口

一般信息

模块类型ACOPOS插件模块

B&R ID代码0xACF3

插槽2、3和4

功耗。4.5 W

认证

CE是

UKCA是

UL cULus E225616

功率转换设备

KC是

编码器输入

数量1

模块侧连接15针母DSUB

状态指示灯UP/DN LED

电气隔离

编码器-ACOPOS编号

编码器监控是

编码器电缆长度50 m

编码器电源

输出电压Typ。5伏

负载容量250 mA

感应线是

正弦/余弦输入

信号传输差分信号，对称

信号频率（-3 dB）DC高达300 kHz

信号频率（-5 dB）DC高达400 kHz

差分电压0.5至1.25 VSS

共模电压值。±7伏

终端电阻器120Ω

分辨率16384*编码器行数

精确

参考输入

信号传输差分信号，对称

低压差电压≤-0.2V

高压差分电压≥+0.2V

共模电压值。±7伏

终端电阻器120Ω

串行接口

信号传输同步

RS485协议

波特率取决于配置的功能

环境条件

温度

活动

标称5至40°C

55°C

储存-25至55°C

运输-25至70°C

相对湿度

操作5至85%

存储量5%至95%

运输量。40°C时为95%

贝加莱B&R同步电机冷却类型A尺寸2

物料号:

8JSA22.R0080D100-0

8JSA22.ee080ffgg-0

描述:

同步电机，自冷，尺寸2，长度2，标称转速8000 rpm

发动机

标称转速nN[rpm]8000

极对数3

标称扭矩Mn[Nm]063

标称功率PN[W]528

标称电流IN[A]104

失速扭矩M0[Nm]084

失速电流I0[A]139

扭矩Mmax[Nm]31.

电流Imax[A]7

转速nmax[rpm]8100

扭矩常数KT[Nm/A]061

电压常数KE[V/1000 rpm]39

定子电阻R2ph[Ω]1998

定子电感L2ph[mH]355.

电时间常数tel[ms]18.

热时间常数ttherm[min]9

惯性矩J[kgcm2]016

不带制动器的重量m[kg]11.

抱闸

制动器的保持扭矩MBr[Nm]142

制动器质量[kg]027

制动器的惯性矩JBr[kgcm2]0011

建议

ACOPOS 8Vxxxx.xx...1016

ACOPOSmulti 8BVIxxxx...0014

ACOPOS P3 8Ixxxx...2X2X

B&R电机电缆的横截面[mm2]075

连接器尺寸1.0

贝加莱B&R ACOPOS伺服驱动器

物料号:

8V1320.00-2

描述:

使用插入式模块的模块化机械设计

集成线路滤波器

集成或可选外部制动电阻器

所有连接均使用插入式连接器

集成电子重启抑制

ACOPOS伺服驱动器，3x 400-480 V，34 A，16 kW，集成线路滤波器，制动电阻器，直流总线电源装置和电子安全重启互锁

一般信息

B&R ID代码0x1283

插入式模块插槽4

认证

CE是

UKCA是

功能安全是

UL cULus E225616

功率转换设备

EAC是

KC是

电源连接

允许的网络配置TT、TN

电源输入电压3x 400 VAC至480 VAC±10%

频率50/60 Hz±4%

安装负载。30千伏安

400 VAC时的浪涌电流13 A

接通间隔>10 s

集成线路滤波器符合EN 61800-3，C3类是

在没有制动电阻器的情况下，设备额定功率下的功耗约为。800瓦

直流母线连接

直流母线电容1645µF

24 VDC电源

输入电压24 VDC+25%/-20%

输入电容40000µF

24 VDC时的电流消耗

施加的电源输入电压-

未施加电源输入电压值。2.8 A+马达保持制动器的电流+24 VDC输出上的电流

直流母线供电单元

接通电压455 VDC

24 VDC输出

输出电压

施加22至24 VDC的电源输入电压

未施加电源输入电压16.7至30 VDC

输出电流值。零点五一

电机连接

数量1

连续电流34Aeff

根据环境温度减少连续电流

电源输入电压：400 VAC

开关频率5 kHz无降低

开关频率10 kHz无降低

开关频率20 kHz 0.61 Aeff/°C（从40°C开始）

电源输入电压：480 VAC

开关频率5 kHz无降低

开关频率10 kHz无降低

开关频率20 kHz 0.61 Aeff/°C（从25°C开始）

持续电流的减少取决于安装高程

从海拔500米开始，每1000米3.4埃

峰值电流80 Aeff

标称开关频率10 kHz

可能的开关频率5/10/20 kHz

符合IEC TS 60034-25:2004限值曲线A的连接电机的绝缘应力

电机线路长度25米

保护措施

过载保护是

短路和接地故障保护是

输出频率598 Hz

端子连接横截面

柔性细绞线

带0.5至6 mm²的电线端套

批准数据

UL/C-UL-US 20至8 AWG

CSA 20至8 AWG

电机固定制动器连接

开路监测的响应阈值大约。250毫安

输出电流1.5 A

切换周期数自电子实施以来无限制

制动电阻器

峰值功率内/外14/40 kW

连续功率内/外0.4/8 kW

制动电阻（外部）15Ω

内置保险丝额定电流12 A（快速动作）

限位开关和参考输入

数量3

电路接收器

电气隔离

输入-ACOPOS是

输入-输入编号

输入电压

标称24 VDC

30 VDC

切换阈值

低<5 V

高>15 V

额定电压下的输入电流约。4毫安

切换延迟值。2.0毫秒

与地电位值相比的调制。±38伏

启用输入

数量1

电路接收器

电气隔离

输入-ACOPOS是

输入电压

标称24 VDC

30 VDC

额定电压下的输入电流约。30毫安

切换阈值

低<5 V

高>15 V

切换延迟

启用0→ 1，准备PWM值。100µs

启用1→ 0，PWM关闭值。2.0毫秒

与地电位值相比的调制。±38伏

OSSD信号连接不允许

触发器输入

数量2

电路接收器

电气隔离

输入-ACOPOS是

输入-输入编号

输入电压

标称24 VDC

30 VDC

切换阈值

低<5 V

高>15 V

额定电压下的输入电流约。10毫安

切换延迟

上升沿52µs±0.5µs（数字滤波）

下降沿53µs±0.5µs（数字滤波）

与地电位值相比的调制。±38伏

电气特性

放电电容3.1µF

能源效率（IE分类）

相对于连续视在功率的功率损失IE2（10,25）0.8%

IE2（50.25）0.8%

IE2（10，50）1%

IE2（50.50）1.1%

IE2（90,50）1.3%

IE2（10100）1.8%

IE2（50100）2.1%

IE2（90100）2.6%

待机模式下的标称损耗31.8 W

操作条件

允许的安装方向

垂直悬挂是

水平，面朝上是的

水平站立否

海平面以上安装高程

标称0至500米

2000米

根据EN 61800-5-1 2的污染程度（非导电污染）

根据EN 61800-5-1 II的过电压类别

防护等级符合EN 60529 IP20

环境条件

温度

活动

标称5至40°C

55°C

储存-25至55°C

运输-25至70°C

相对湿度

操作5至85%

存储量5%至95%

运输量。40°C时为95%

机械性能

尺寸

宽度200 mm

高度375 mm

深度234 mm

重量10.6 kg

贝加莱B&R总线模块

物料号:

X20BM01

描述:

所有电源模块的基础

用于创建潜在群体

左侧的内部I/O电源中断。

总线模块是所有电源模块的基础。

简短说明

总线模块电源总线模块，24 VDC键控，内部I/O电源左侧中断

一般信息

电力消耗

0.13 W母线

内部I/O-

致动器引起的额外功耗（电阻）[W]-

认证证书

CE是

UKCA是

ATEX 2区，II 3G Ex nA nC IIA T5 Gc

IP20，Ta（见X20用户手册）

09年ATEX 0083X

UL认证E115267

工业控制设备

HazLoc cCSAus 244665

过程控制设备

用于危险场所

I类，2区，ABCD组，T5

DNV温度：B（0至55°C）

湿度：B（高达100%）

振动：B（4 g）

EMC:B（桥梁和露天甲板）

CCS是

LR ENV1

KR是

ABS是

BV EC33B

温度：5-55°C

振动：4 g

EMC：桥梁和露天甲板

KC是

I/O电源

标称电压24 VDC

允许的接触负载10A

操作条件

安装方向

水平是

垂直是

安装海拔高度

0至2000米无限制

>2000米每100米环境温度降低0.5°C

防护等级符合EN 60529 IP20

环境条件

温度

操作

水平安装方向-25至60°C

垂直安装方向-25至50°C

降级-

储存-40至85°C

运输-40至85°C

相对湿度

运行5%至95%，非冷凝

储存5%至95%，不凝结

运输5%至95%，不凝结

机械性能

间距12.5+0.2mm

贝加莱B&R总线模块X20BM05

物料号:

X20BM05

描述:

总线模块是所有X20电源模块的基础

用于创建电压组

内部I/O电源被隔离在左侧

手动分配节点号

独立于电子模块

手动和自动寻址可以根据需要组合使用

BM05总线模块是所有X20电源模块的基础。该总线模块还用于使用节点号开关。

简短说明

总线模块电源总线模块，带节点号开关，24 VDC键控，内部I/O电源左侧中断

一般信息

电力消耗

0.13 W母线

内部I/O-

致动器引起的额外功耗（电阻）[W]-

认证证书

CE是

UKCA是

ATEX 2区，II 3G Ex nA nC IIA T5 Gc

IP20，Ta（见X20用户手册）

09年ATEX 0083X

UL认证E115267

工业控制设备

HazLoc cCSAus 244665

过程控制设备

用于危险场所

I类，2区，ABCD组，T5

DNV温度：B（0至55°C）

湿度：B（高达100%）

振动：B（4 g）

EMC:B（桥梁和露天甲板）

CCS是

LR ENV1

KR是

ABS是

BV EC33B

温度：5-55°C

振动：4 g

EMC：桥梁和露天甲板

KC是

I/O电源

标称电压24 VDC

允许的接触负载10A

操作条件

安装方向

水平是

垂直是

安装海拔高度

0至2000米无限制

>2000米每100米环境温度降低0.5°C

防护等级符合EN 60529 IP20

环境条件

温度

操作

水平安装方向-25至60°C

垂直安装方向-25至50°C

降级-

储存-40至85°C

运输-40至85°C

相对湿度

运行5%至95%，非冷凝

储存5%至95%，不凝结

运输5%至95%，不凝结

机械性能

间距12.5+0.2mm

贝加莱不间断电源5AC901.BUPS-00
