贝加莱电容模块8B0K3630HC00.001-1

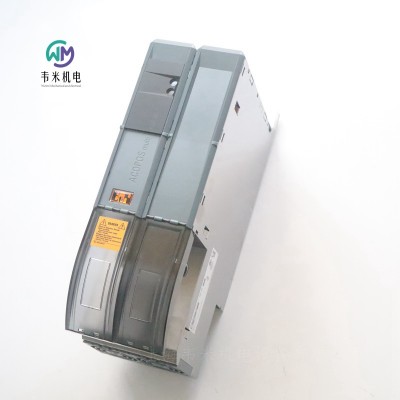

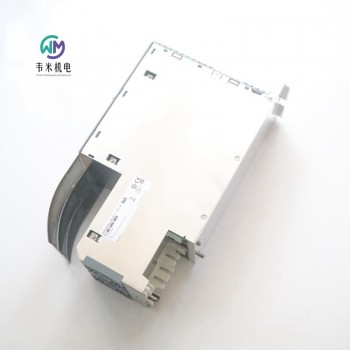

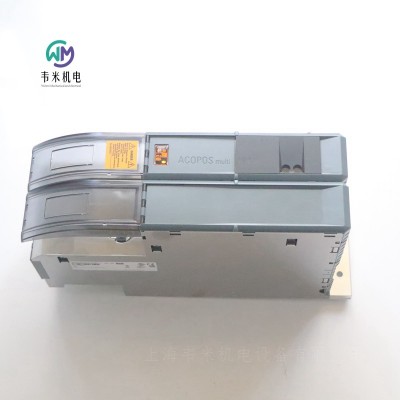

贝加莱电容模块8B0K3630HC00.001-1，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

贝加莱B&R电容模块8B0K3630HC00.001-1

运动控制；ACOPOSmulti伺服驱动器；电容模块；冷却板或穿墙式安装

物料号:

8B0K3630HC00.001-1

描述:

用于缓冲直流母线

与ACOPOS多驱动系统无缝集成

充电电路

ACOPOS多电容器模块，3630µF，AS，冷板或直通安装，充电电路

一般信息

冷却和安装类型冷板或直通安装

模块的数量取决于电源模块

8B0P0x0准备中

8BVP0220准备中

8BVP0440准备中

8BVP0880准备中

8BVP1650准备中

启动时间（CR_OK输入高到CR_OK输出高）类型。500毫秒

切断延迟（CR_OK输入低到CR_OK输出低）类型。3毫秒

认证

CE是

UKCA是

CRA（网络弹性法案）不适用

UL标准E225616

电力转换设备

电源连接

开机间隔

电源输入电压3x 400 VAC准备中

电源输入电压3x 480 VAC准备中

直流母线连接

电压

低235 VDC

标称750 VDC

设备功率下的功耗准备中

直流母线电容3630µF

ACOPOS多背板变体

24 VDC电源

输入电压25 VDC+1.6%/-20%

输入电容28.2µF

功耗8W

ACOPOS多背板变体

报警触点

数量2

类型

报警触点1常闭触点

报警触点2常开触点

电气隔离

报警触点-ACOPOS多模块是

报警触点-报警触点是

标称电压30VDC

电流1A

切换延迟。5毫秒

切换周期数100000

保护

防过载编号

防短路否

运行条件

允许的安装方向

垂直悬挂是

水平，面朝上是

水平站立否

安装海拔高度

标称0至500米

4000米

污染程度符合EN 61800-5-1 2（非导电污染）

根据EN 61800-5-1 III的过电压类别

防护等级符合EN 60529 IP20

环境条件

温度

行动

标称温度为5至40°C

55°C

储存温度-25至55°C

运输-25至70°C

相对湿度

手术5%至85%

储存5%至95%

运输值。40°C时为95%

力学性能

维度

宽度106.5毫米

高度317毫米

深度

冷板212毫米

贯穿式安装209毫米

重量5.1公斤

模块宽度2

贝加莱电容模块

贝加莱柜内安装

8B0K1650HW00.000-1

8B0K3630HW00.001-1

贝加莱冷却板或穿墙式安装

8B0K1650HC00.000-1

8B0K3630HC00.001-1

贝加莱制动电阻

8B0W0045H000.000-1

8B0W0045H000.001-1

8B0W0079H000.000-1

8B0W0079H000.001-1
