力士乐伺服电机MSM030C-0300-NN-M0-CG1

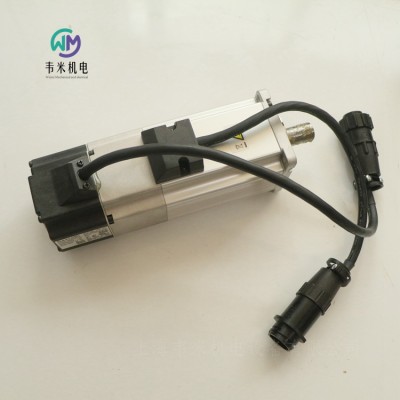

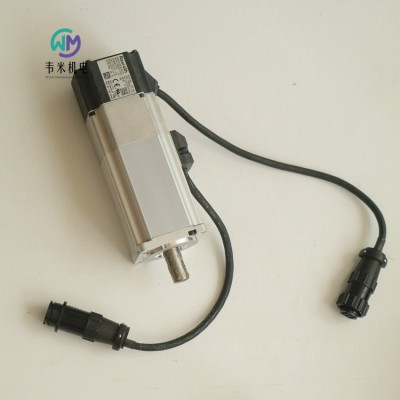

力士乐伺服电机MSM030C-0300-NN-M0-CG1，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH伺服电机

免维护MSM电机有五种不同的机架尺寸，机械连续功率为750瓦。短框架长度的高功率密度和化的法兰尺寸可用于大多数不同的应用场合。防护等级为IP54的电机配有绝对编码器，可配备或不配备抱闸。提供绕组代码为“0xxx”的MSM电机，用于在标称电压为3x AC 230 V的IndraDrive Cs控制器上运行。提供绕组代码“Rxxx”的MSM电机，用于标称电压为3x AC 100 V的NYCe4000控制器上运行，禁止在标称电压更高的供电网络上运行。

MSM电机的特点是

动态

结构紧凑

防护等级IP54

光学单圈和多圈绝对值编码器的精度

抱闸

编码器和电源连接的插头

所有力士乐控制器和驱动器都是根据技术进行开发和测试的。

由于无法跟踪所有可能与控制器和驱动器相互作用的材料（如机床中的润滑剂）的持续开发，因此不能排除与我们使用的材料发生任何反应的可能性。

因此，在使用相应材料之前，必须对新的润滑剂、清洁剂等和我们的外壳/材料进行兼容性测试。

不应因安装位置的原因而阻止电机自冷却。

MSM电机提供无间隙的非正轴轮毂连接，运行平稳。使用夹紧装置、夹紧套或张紧元件连接待驱动的机器元件。电机类型内的标签：MSM...H

带键槽的MSM电机允许以恒定方向锁定扭矩传递，并且对轴毂连接的要求较低。键槽不在交货范围内。电机类型内的标签：MSM...L

在运行过程中，径向力和轴向力作用在电机轴和电机轴承上。必须协调机器的设计和驱动元件的轴侧安装，以确保不超过规定的负载极限。

如果变速箱与电机相连，则电机与机器或系统的热耦合会发生变化。

根据变速箱的类型，变速箱产生的热量各不相同。在任何情况下，当连接变速器时，电机通过法兰的散热都会减少。在规划系统时必须考虑到这一点。

为了在使用变速器时不使电机热过载，有必要减少规定的性能数据。

组装驱动元件时，避免过度确定轴承，因为不可或缺的现有公差会在电机轴的轴承上产生额外的力，如有必要，还会显著缩短轴承寿命。

机器结构和使用的驱动元件必须仔细适应电机类型，以确保不会超过轴和轴承的负载极限。

由于热效应，输出轴的法兰端可相对于电机壳体移动0.6 mm。当使用直接安装在输出轴上的螺旋传动小齿轮或锥齿轮小齿轮时，这种长度变化会导致

如果驱动小齿轮没有轴向固定在机器侧，

如果驱动销轴向固定在机器侧，则轴向力的热相关分量。存在超过允许轴向力或齿轮内齿隙过度增加的风险。

超过允许轴向力导致B侧电机固定轴承损坏。

力士乐REXROTH伺服电机订货号和型号：

R911325128 MSM019A-0300-NN-M0-CH1

R911344209 MSM019A-0300-NN-M5-MH0

R911344211 MSM019B-0300-NN-M5-MH0

R911344212 MSM019B-0300-NN-M5-MH1

R911344219 MSM019A-0300-NN-M5-ML0

R911325131 MSM019B-0300-NN-M0-CH0

R911325132 MSM019B-0300-NN-M0-CH1

R911295553 MSM030B-0300-NN-M0-CG0

R911295554 MSM030B-0300-NN-M0-CG1

R911295559 MSM030C-0300-NN-M0-CG1

R911325140 MSM031C-0300-NN-M0-CH1

R911344215 MSM031C-0300-NN-M5-MH0

R911344213 MSM031B-0300-NN-M5-MH0

R911344214 MSM031B-0300-NN-M5-MH1

R911344225 MSM031C-0300-NN-M5-ML0

R911325139 MSM031C-0300-NN-M0-CH0

R911325135 MSM031B-0300-NN-M0-CH0

R911344224 MSM031B-0300-NN-M5-ML1

R911344226 MSM031C-0300-NN-M5-ML1

R911295562 MSM040B-0300-NN-M0-CG0

R911344217 MSM041B-0300-NN-M5-MH0

R911325143 MSM041B-0300-NN-M0-CH0

力士乐REXROTH电源滤波器

R911380993 HNF01.2D-F240-R0094-A-480-NNNN

电源滤波器确保符合EMC限制，并抑制由线路容量引起的泄漏电流。电源滤波器与驱动控制单元z佳匹配，并可根据电流、驱动数量和电机电缆长度进行扩展。与我们的屏蔽电机电缆相结合，您可以实现无故障运行。

产品特性

供给 反馈

连续电流[A] 94

额定电流[A] 94

电源电压（3 AC）[V] 380-480

EMC领域 C2类符合DIN EN 61800-3，扩展频率范围符合EMC-ILA，适用于生产环境

适用范围 6轴，电缆长度z大240米

重量[kg] 17

力士乐REXROTH紧凑型放大器

R911298371 HCS02.1E-W0012-A-03-NNNN

IndraDrive C (HCS02) 变频器，11.5 A

IndraDrive C（HCS02）转换器覆盖中等功率范围的功率谱。它们有一个用于控制单元的插槽，该插槽具有各种接口，用于连接到自动化环境、编码器系统、安全技术、额外的数字和模拟消息等。

1.5千瓦...11 kW功率范围

12个...70 A电流

200伏...500 V直流电源

2.5倍过载能力

紧凑设计，适用于单轴应用

产品特性

冷却类型

内部空气冷却

电流[A] 11.5

连续电流[A] 4.5

电源电压（1 AC）[V] 200-250

电源电压（3 AC）[V] 200-500

开关频率/输出频率（@4kHz）[Hz] 0-400

标称网络频率[Hz] 50-60

开关频率/输出频率（@8kHz）[Hz] 0-800

开关频率/输出频率（@12kHz）[Hz] 0-1200

开关频率/输出频率（@16kHz）[Hz] 0-1600

输出电压 3 x AC 0。。。主接线电压V

功率（无节流）[kW] 5.

功率（带主油门）[kW] 5.

连续功率（无节流）[kW] 2.1

连续功率（带电源节流）[kW] 2.1

保护等级 IP20

宽度[mm] 65

高度[mm] 251.5

深度[mm] 290

重量[kg] 3

力士乐REXROTH刹车电阻

R911305932 HLR01.1N-0470-N11R7-A-007-NNNN

产品特性

额定功率[kW] 0.47

连续功率[kW] 0.47

中间电路电压 直流700伏

连续制动功率（制动电阻）[kW] 0.47

制动功率（制动电阻））[kW] 56

保护等级 IP20

宽度[mm] 223

高度[mm] 300

深度[mm] 210

重量[kg] 6.01

力士乐REXROTH电源设备

R911297425 HMV01.1E-W0120-A-07-NNNN

产品特性

冷却类型 内部空气冷却

外部控制电压 24 (±5%)

供给 馈入

电源电压（3 AC）[V] 380-480

电源输入连续电流（3 AC）[A] 204

标称网络频率[Hz] 50-60

输出电压 435...710伏直流电

中间电路电压 直流700伏

中间容量[mF] 5.64

连续制动功率（制动电阻）[kW] 2.5

功率（无节流）[kW] 180

制动功率（制动电阻））[kW] 130

功率（带主油门）[kW] 180

连续功率（无节流）[kW] 72.

连续功率（带电源节流）[kW] 120

保护等级 IP20

重量[kg] 32

力士乐REXROTH电源设备

R911297460 HMV01.1R-W0018-A-07-NNNN

产品特性

冷却类型

内部空气冷却

外部控制电压 24 (±5%)

供给 反馈

电源电压（3 AC）[V] 380-480

电源输入连续电流（3 AC）[A] 26

标称网络频率[Hz] 50-60

输出电压 750V直流

中间电路电压 直流700伏

中间容量[mF] 0.705

制动功率（制动电阻））[kW] 36

连续制动功率（制动电阻）[kW] 0.4

功率（带主油门）[kW] 45

连续功率（无节流）[kW] 10.8

连续功率（带电源节流）[kW] 18

保护等级 IP20

重量[kg] 15

力士乐REXROTH控制装置

R911310462 HMS01.1N-W0110-A-07-NNNN

XMS2单轴逆变器提供直流电压，并产生具有可变振幅和频率的调节交流输出电压，用于操作电机。逆变器的电力供应分别从供应单元XVE1或XVR1的中间电路进行。转换器XCS2或XCD2。

可通过标准运行时为要求苛刻的应用程序提供额外的可选功能包，从而实现大多数驱动器任务。使用订单选项，可以通过ctrlX SAFETY将硬件扩展到SIL3，用于面向安全的应用程序。

产品特性

冷却类型 内部空气冷却

电流[A] 110

连续电流[A] 68.5

电源电压（3 AC）[V] 254-750

开关频率/输出频率（@4kHz）[Hz] 0-400

开关频率/输出频率（@8kHz）[Hz] 0-800

开关频率/输出频率（@12kHz）[Hz] 0-1200

开关频率/输出频率（@16kHz）[Hz] 0-1600

输出电压 0-500伏

额定发动机功率类型。[kW] 37

EMC领域 EN 61800-3

保护等级 IP20

宽度[mm] 125.

高度[mm] 440

深度[mm] 309

重量[kg] 10

力士乐REXROTH紧凑型放大器

R912007818 ACS01.1E-W0018-A-03-B-ET-EC-NN-NN-NN-NW

伺服控制器

力士乐REXROTH紧凑型放大器

R911338477 HCS01.1E-W0003-A-02-B-ET-EC-NN-L3-NN-FW+R911347141 FWA-INDRV*-MPB-20VRS-D5-1-NNN-NN

伺服控制器

IndraDrive Cs (HCS01) 单轴变频器，3.3 A

IndraDrive Cs（HCS01）紧凑型转换器覆盖功率谱的较低kW范围。它们将电源和控制单元结合在一个设备中，并提供基于以太网的通信、多编码器接口和集成安全技术。

0,15千瓦...14 kW功率范围

3,3 A...54 A电流

110伏...500 V直流电源

高过载能力

紧凑设计，适用于单轴应用

产品特性

冷却类型 内部空气冷却

电源控制单元 基本的

电流[A] 3.3

控制面板 对于标准控制面板，必须单独订购固件

连续电流[A] 1.4

电源电压（1 AC）[V] 110-230

电源电压（3 AC）[V] 110-230

标称网络频率[Hz] 50-60

开关频率/输出频率（@4kHz）[Hz] 0-400

开关频率/输出频率（@8kHz）[Hz] 0-800

开关频率/输出频率（@12kHz）[Hz] 0-1200

开关频率/输出频率（@16kHz）[Hz] 0-1600

接口编码器1 多编码器接口

输出电压 3 x AC 0...230伏

接口编码器2 未定义

预定义的通信协议 多以太网

功率（无节流）[kW] 0.45

连续功率（无节流）[kW] 0.15

安全功能 安全扭矩关闭（STO）

保护等级 IP20

宽度[mm] 50

高度[mm] 220

深度[mm] 215

重量[kg] 1.3

力士乐REXROTH伺服驱动器

R911339232 KCU02.2N-ET-ET*-025-NN-N-NN-NW

KCU02控制电子设备提供将IndraDrive Mi传动系连接到公共连接点的所有必要连接。只有当控制柜已经有可用的电源连接时，才需要KCU。HMV电源和HCS02转换器都可以用作电源连接。如果需要，还可以将几个控制电子模块KCU02连接到单个电源连接，以并行操作几个IndraDrive Mi动力传动系。

18.8 kW功率

持续电流25 A

71 Az大电流

540伏...750 V直流线路电压

防护等级IP 20

产品特性

重量[kg] 4.16

力士乐REXROTH紧凑型放大器

R911335952 HCS01.1E-W0028-A-03-B-ET-EC-EC-L3-NN-FW+R911347137 FWA-INDRV*-MPB-20VRS-D5-1-ALL-NN

伺服控制器

IndraDrive Cs (HCS01) 单轴变频器，28 A

IndraDrive Cs（HCS01）紧凑型转换器覆盖功率谱的较低kW范围。它们将电源和控制单元结合在一个设备中，并提供基于以太网的通信、多编码器接口和集成安全技术。

0,15千瓦。。。14 kW功率范围

3,3 A...54 Az大电流

110伏...500 V直流电源

高过载能力

紧凑设计，适用于单轴应用

产品特性

冷却类型 内部空气冷却

电源控制单元 基本的

电流[A] 28

控制面板 对于标准控制面板，必须单独订购固件

连续电流[A] 11.52

电源电压（3 AC）[V] 200-500

开关频率/输出频率（@4kHz）[Hz] 0-400

标称网络频率[Hz] 50-60

开关频率/输出频率（@8kHz）[Hz] 0-800

开关频率/输出频率（@12kHz）[Hz] 0-1200

开关频率/输出频率（@16kHz）[Hz] 0-1600

接口编码器1 多编码器接口

输出电压 3 x AC 0。。。500伏

接口编码器2 多编码器接口

预定义的通信协议 多以太网

功率（无节流）[kW] 6.2

功率（带主油门）[kW] 9.7

连续功率（无节流）[kW] 2.6

连续功率（带电源节流）[kW] 4

安全功能 安全扭矩关闭（STO）

保护等级 IP20

宽度[mm] 70

高度[mm] 220

深度[mm] 268

重量[kg] 2.05

力士乐伺服电机MSM030C-0300-NN-M0-CG1
