AVENTICS气动阀5711000100

AVENTICS气动阀5711000100，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

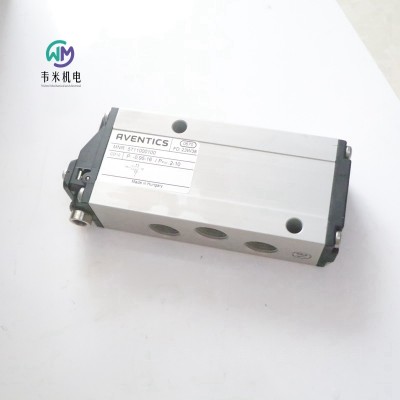

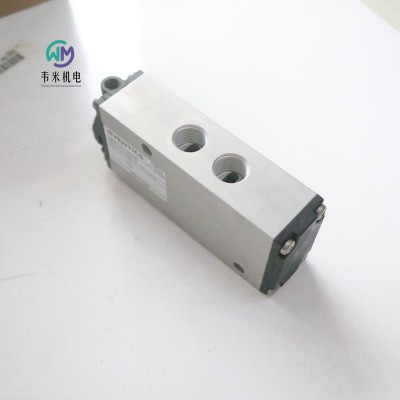

安沃驰AVENTICS二位五通换向阀, 系列 CD12 5711000100

CD12-5/2XX-AR-G012-G012-G018-S

AVENTICS 安沃驰 CD 系列由多种滑阀组成，具有极为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。

规格

操作气动

额定流量Qn4100 l/min

换向原理5/2

复位型带空气弹簧复位

操作元件单线圈

压缩空气 接口 出口G 1/2

连接类型管式连接

小运行压力-0.95 bar

大运行压力16 bar

密封原理软密封

ATEX适合ATEX

阀门结构形式滑阀，正重叠

控制压力小2 bar

大控制压力10 bar

低环境温度-25 °C

高环境温度70 °C

介质温度小值-25 °C

介质温度大值70 °C

介质压缩空气

颗粒大小 max.50 μm

压缩空气中的含油量 小.,0 mg/m3

压缩空气中的含油量 大1 mg/m3

压缩空气连接 排气G 1/2

压缩空气连接 先导 排气G 1/8

重量0.86 kg

特点

坚固耐用的设计

在底板上组装

适用于极端的温度范围

耐电压波动

提供 ATEX 认证型号

安沃驰AVENTICS气动元件：

气缸和驱动装置：标准气缸、微型气缸、圆形气缸、紧凑型气缸、短行程气缸和薄型气缸、型材气缸、拉杆气缸、气缸阀门单元、无杆气缸、导向气缸、双活塞气缸、旋转驱动装置、波纹管气缸、带有测距传感器的气缸、膜片式气缸、气缸附件、气缸安装件（螺栓、法兰安装件、底脚安装件、U形安装件、后耳环、轴承支架、气缸安装件的螺母、摇动塞固定装置、中间法兰）、活塞杆连接件（柔性耦合连接件、U形接头、万向头、活塞杆延长部分、用于活塞杆的特殊螺母）、模块化密封系统、锁紧单元（夹持单元）、导向单元、工业缓冲器、搬运连接组件、磁接近传感器、位移测量传感器。

阀门和阀门系统：单阀、机械阀、气动阀、电子阀、电磁阀、二位二通换向阀、二位三通换向阀、二位四通换向阀、二位五通换向阀、三位五通换向阀、阀岛、现场总线、电气连接技术（圆形插头、阀连接器、多极插头、带电缆接线盒、桥式连接器）、标准阀和阀系统、压力调节阀、手动式压力调节阀、旋接压力调节阀、精密调压阀、精密过滤器压力调节阀、溢流阀、安全阀、流量控制阀、单向节流阀、节流阀、球阀和截止阀、逻辑阀、单向阀和止回阀、快递排气阀

压缩空气处理：保养单元和元件、气源处理单元二联件、气源处理单元三联件、冷凝水分离器、分气块、截止阀、过滤器、精密的过滤器、活性炭过滤器、喷雾润滑器、油分离器、油雾器、精密油雾器、注油单元、注油阀、精密调压阀、精密过滤器压力调节阀、调压阀、过滤器调压阀、隔膜式干燥机、预过滤器、压力表、气杯、压缩空气容器、油脂和油、润滑油、机油。

真空技术：喷射器、真空发生器、紧凑型真空发生器、真空气夹爪、非接触输送系统、真空附件（真空在线过滤器、备用过滤器、真空蝶式过滤器、气杯、适配器、角接头、流量阀、弹簧推杆、静音器、真空控制设备）、气动夹爪。

传感器：磁接近传感器、位移测量传感器、电子压力传感器、机械式压力传感器、流量监测器、气动接近传感器、电感式接近传感器、速度/计时器、工件位置检测装置、传感器安装件（传感器固定设备、传感器夹持器）、电气连接技术（圆形插头、圆形插座连接器、阀连接器、配有接线盒的电缆线）。

连接技术：气动连接技术、快插接头、带锁紧螺母的螺纹连接件、塑料软管、塑料管夹紧件、压缩空气导轨的T形卡件、软管卡子用于纺织管、支撑套、软管切割机、Y形连接，T形连接、X连接、直通接头、弯头、快速管接头、旋翼连接、连接件附件（封闭螺纹和接头、分气块和分气块条、密封）、静音器，电气连接技术、阀连接器（接线盒）、圆形插头、多芯插头、触桥（桥式连接器、接触桥，带电缆线）。

安沃驰AVENTICS先导式单向阀, 系列 NR02 0821003051

ENTSPERRBARES RUECKS

规格

压缩空气接口 1 G 1/4

类型 压缩空气接口 1 内螺纹

固定方式 可旋紧

压缩空气接口 2 型号 外螺纹

结构特点 提动阀

压缩空气接口 2 G 1/4

压缩空气连接 12 G 1/4

额定流量Qn 1 向 2 680 l/min

小运行压力 0.5 bar

大运行压力 10 bar

低环境温度 -20 °C

高环境温度 80 °C

介质温度小值 -20 °C

介质温度大值 80 °C

介质 压缩空气

重量 0.105 kg

材料：外壳 黄铜

密封件材料 丙烯树胶

特点

Qn = 300 l/min ... 5800 l/min

安沃驰AVENTICS二位三通截止阀，快插接头，系列QR1-AGS R412005475

QR1-AGS-G014-DA12

规格

结构特点提动阀

介质压缩空气

压缩空气接口 1G 1/4

类型 压缩空气接口 1外螺纹

压缩空气接口 2 12

压缩空气接口 2 型号快插接头

低环境温度0 °C

高环境温度60 °C

介质温度小值0 °C

介质温度大值60 °C

小运行压力0 bar

大运行压力10 bar

额定流量Qn 1 向 21600 l/min

供货数量5 件

重量0.063 kg

材料：外壳聚酯树脂

密封件材料丙烯树胶

材料 手柄聚酯树脂

特点

Qn = 500 l/min ... 2600 l/min

安沃驰AVENTICS双压阀 0821001002

规格

密封原理软密封

结构特点提动阀

介质压缩空气

颗粒大小 max.5 μm

低环境温度0 °C

高环境温度80 °C

介质温度小值0 °C

介质温度大值80 °C

压缩空气中的含油量 小.,0 mg/m3

压缩空气中的含油量 大5 mg/m3

逻辑功能AND

连接类型管式连接

压缩空气 接口 人口G 1/4

压缩空气 接口 出口G 1/4

额定流量Qn800 l/min

小运行压力1 bar

大运行压力10 bar

重量0.1 kg

材料：外壳铝材

密封件材料丙烯树胶

材料 螺纹管套铝材

安沃驰AVENTICS二位五通换向阀, CD01-PA 5714003520

规格

操作气动

额定流量Qn1010 l/min

压缩空气 接口 出口按照标准DIN ISO 15407-1制造的接地板

连接类型底板连接

小运行压力-0.95 bar

大运行压力16 bar

密封原理软密封

ATEX适合ATEX

合格证书不含LABS

标准ISO 15407-1

阀门结构形式滑阀，正重叠

版本26 mm

控制压力小2 bar

大控制压力16 bar

低环境温度-15 °C

高环境温度50 °C

介质温度小值-15 °C

介质温度大值50 °C

介质压缩空气

颗粒大小 max.50 μm

压缩空气中的含油量 小.,0 mg/m3

压缩空气中的含油量 大5 mg/m3

压缩空气 接口 人口按照标准DIN ISO 15407-1制造的接地板

额定流量Qn 1 向 21010 l/min

额定流量 Qn 2 向 31010 l/min

特点

尺寸为 26 mm 的标准化阀门系统

灵活且功能强大

通过在线配置器轻松灵活地进行特定个性化配置

压力范围高达 16 bar

可以组合 CD02-AL 使用

CD01 - 5/2DP

安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸2 5812220000

V581-5/2DS-NONE-I2-2P22-HBX-PA-X-C-T0

AVENTICS 581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供一体化节流阀、各类先导线圈以及种类齐全的配件。

规格

操作电子

额定流量Qn2700 l/min

换向原理5/2

压缩空气 接口 出口按照标准ISO 5599-1制造的接地板

小运行压力1.5 bar

大运行压力10 bar

手动控制装置锁定式

电气连接 类型多芯插头

电气连接 尺寸B型 工业

操作元件双线圈

密封原理软密封

先导内部

标准ISO 5599-1

预控阀的宽度22 mm

阀门结构形式滑阀

组合原理（闭锁原理）单重底板原理

连接类型底板连接

压缩空气 接口 人口按照标准ISO 5599-1制造的接地板

压缩空气连接 排气按照标准ISO 5599-1制造的接地板

压缩空气连接 先导 排气M5

流动电导系数C10.8 l/(s*bar)

带有导线盒的基础阀门不带线圈的基阀

尺寸ISO 2

控制压力小1.5 bar

大控制压力10 bar

特点

标准化阀门系统

ISO 1 至 4 尺寸

坚固设计

集成排气节流阀

多个电压范围

压力范围高可达 16 bar

CNOMO 接口

尺寸小

切换速度快

通过在线配置器轻松灵活地进行特定个性化配置

安沃驰AVENTICS紧凑型气缸, 系列 KPZ-0822390007

KPZ-DA-016-0050-004122411000020-B

安沃驰 KPZ 系列是一款以广泛使用的 NFE 49 004 标准为基准的紧凑型气缸。它提供各种变型，较小尺寸使之应用广泛。

规格

标准NFE 49004

活塞- φ16 mm

行程50 mm

实用原则双作用式

缓冲elastické tlumení

磁性销钉Píst s magnetem

环境要求工业标准, ATEX 中可选

合格证书ATEX 中可选

活塞杆单的

防尘圈标准工业防尘刮环

确定活塞推力的压力6,3 bar

缩回运动的活塞力79 N

伸出运动的活塞力127 N

低环境温度-20 °C

高环境温度80 °C

小运行压力1 bar

大运行压力10 bar

接口M5

活塞杆螺纹M4

冲撞能量0.15 J

大行程200 mm

介质压缩空气

介质温度小值-20 °C

介质温度大值80 °C

颗粒大小 max.50 μm

特点

符合 NFE 49-004

 16 mm ... 100 mm

大行程：500 mm

带集成传感器插槽

可选：通心（中空）活塞杆、非旋转（通过活塞杆或前板）、多位置变型、耐热、ATEX

安沃驰AVENTICS短行程气缸, 系列 KHZ 0822010741

KHZ-DA-032-0010-O-NR

AVENTICS KHZ 系列短行程气缸

安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。

规格

活塞- φ32 mm

行程10 mm

实用原则双作用式

缓冲elastické tlumení

磁性销钉Píst bez magnetu

环境要求工业标准

活塞杆无旋转

防尘圈标准工业防尘刮环

确定活塞推力的压力6,3 bar

缩回运动的活塞力435 N

伸出运动的活塞力507 N

低环境温度-25 °C

高环境温度80 °C

小运行压力0.6 bar

大运行压力10 bar

接口G 1/8

冲撞能量0.16 J

重量 0 mm行程0.195 kg

重量 +10 mm行程0.05 kg

介质压缩空气

介质温度小值-25 °C

介质温度大值80 °C

颗粒大小 max.50 μm

压缩空气中的含油量 小.,0 mg/m3

压缩空气中的含油量 大5 mg/m3

特点

φ 8 mm ... 100 mm

大行程 100 mm

用于短而窄的安装空间

非旋转活塞杆，通过前面板实现

安沃驰AVENTICS短行程气缸, 系列 KHZ 0822010863

KHZ-DA-050-0020-M-NR

AVENTICS KHZ 系列短行程气缸

安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。

规格

活塞- φ50 mm

行程20 mm

实用原则双作用式

缓冲elastické tlumení

磁性销钉Píst s magnetem

环境要求工业标准

活塞杆无旋转

防尘圈标准工业防尘刮环

确定活塞推力的压力6,3 bar

缩回运动的活塞力1110 N

伸出运动的活塞力1237 N

低环境温度-25 °C

高环境温度80 °C

小运行压力0.6 bar

大运行压力10 bar

接口G 1/8

冲撞能量0.32 J

重量 0 mm行程0.388 kg

重量 +10 mm行程0.086 kg

介质压缩空气

介质温度小值-25 °C

介质温度大值80 °C

颗粒大小 max.50 μm

压缩空气中的含油量 小.,0 mg/m3

压缩空气中的含油量 大5 mg/m3

特点

φ 8 mm ... 100 mm

大行程 100 mm

用于短而窄的安装空间

非旋转活塞杆，通过前面板实现

安沃驰AVENTICS紧凑型气缸, 系列 KPZ 0822394203

KPZ-DA-040-0020-004122411000000-B

安沃驰 KPZ 系列是一款以广泛使用的 NFE 49 004 标准为基准的紧凑型气缸。它提供各种变型，较小尺寸使之应用广泛。

规格

标准NFE 49004

活塞- φ40 mm

行程20 mm

实用原则双作用式

缓冲 弹性阻尼

磁性销钉 带磁铁的活塞

环境要求工业标准, ATEX 中可选

合格证书ATEX 中可选

活塞杆单的

防尘圈标准工业防尘刮环

确定活塞推力的压力6,3 bar

缩回运动的活塞力720 N

伸出运动的活塞力792 N

低环境温度-20 °C

高环境温度80 °C

小运行压力0.6 bar

大运行压力10 bar

接口G 1/8

活塞杆螺纹M10x1,25

冲撞能量0.7 J

大行程300 mm

介质压缩空气

介质温度小值-20 °C

介质温度大值80 °C

颗粒大小 max.50 μm

特点

符合 NFE 49-004

φ 16 mm ... 100 mm

大行程：500 mm

带集成传感器插槽

可选：通心（中空）活塞杆、非旋转（通过活塞杆或前板）、多位置变型、耐热、ATEX

安沃驰AVENTICS紧凑型气缸, 系列 KPZ 0822394204

KPZ-DA-040-0025-004122411000000-B

安沃驰 KPZ 系列是一款以广泛使用的 NFE 49 004 标准为基准的紧凑型气缸。它提供各种变型，较小尺寸使之应用广泛。

规格

标准NFE 49004

活塞- φ40 mm

行程25 mm

实用原则双作用式

缓冲elastické tlumení

磁性销钉Píst s magnetem

环境要求工业标准, ATEX 中可选

合格证书ATEX 中可选

活塞杆单的

防尘圈标准工业防尘刮环

确定活塞推力的压力6,3 bar

缩回运动的活塞力720 N

伸出运动的活塞力792 N

低环境温度-20 °C

高环境温度80 °C

小运行压力0.6 bar

大运行压力10 bar

接口G 1/8

活塞杆螺纹M10x1,25

冲撞能量0.7 J

大行程300 mm

介质压缩空气

介质温度小值-20 °C

介质温度大值80 °C

颗粒大小 max.50 μm

特点

符合 NFE 49-004

φ 16 mm ... 100 mm

大行程：500 mm

带集成传感器插槽

可选：通心（中空）活塞杆、非旋转（通过活塞杆或前板）、多位置变型、耐热、ATEX

安沃驰AVENTICS拉杆气缸ISO 15552, 系列 TRB 0822342008

TRB-DA-050-0250-0122111100000000000000-B

安沃驰 TRB 系列 (ISO 15552) 气缸经常用于需要重型气缸的行业，如木材与铝材、钢铁与汽车、重型机械和采矿等等。

规格

标准ISO 15552

活塞- φ50 mm

行程250 mm

实用原则双作用式

缓冲 气动可调阻尼

磁性销钉 带磁铁的活塞

环境要求工业标准, ATEX 中可选

合格证书ATEX 中可选

活塞杆单的

防尘圈标准工业防尘刮环

确定活塞推力的压力6,3 bar

缩回运动的活塞力1035 N

伸出运动的活塞力1235 N

低环境温度-20 °C

高环境温度80 °C

小运行压力1.5 bar

大运行压力10 bar

接口G 1/4

活塞杆螺纹M16x1,5

缓冲长度17 mm

缓冲能量15 J

重量 0 mm行程1.14 kg

重量 +10 mm行程0.036 kg

大行程2100 mm

介质压缩空气

特点

提供 32 mm 至 125 mm 直径的活塞

气动缓冲

附加弹性缓冲

提供多种刮刀模块

您可以利用模块系统随时更换气缸上的刮刀，并能大大减少保养周期

配置器中提供各种变型和配件

安沃驰AVENTICS短行程气缸, 系列 KHZ 0822406482

KHZ-SA-080-0025-M

AVENTICS KHZ 系列短行程气缸

安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。

规格

活塞- φ80 mm

行程25 mm

实用原则单作用式，不受压缩回

缓冲 弹性阻尼

磁性销钉 带磁铁的活塞

环境要求工业标准

活塞杆单的

防尘圈标准工业防尘刮环

确定活塞推力的压力6,3 bar

缩回运动的活塞力63.5 N

伸出运动的活塞力3267 N

低环境温度-25 °C

高环境温度80 °C

小运行压力1 bar

大运行压力10 bar

接口G 1/4

活塞杆螺纹M10

重量1.29 kg

介质压缩空气

介质温度小值-25 °C

介质温度大值80 °C

颗粒大小 max.50 μm

压缩空气中的含油量 小.,0 mg/m3

压缩空气中的含油量 大5 mg/m3

活塞杆不锈钢

特点

φ 8 mm ... 100 mm

大行程 100 mm

用于短而窄的安装空间

非旋转活塞杆，通过前面板实现

安沃驰AVENTICS二位三通换向阀, 系列 ST R422002211

VVST-3/2SR-PAN

安沃驰 ST 系列提供丰富的带硬化不锈钢外壳的滑阀。金属密封系统不仅确保控制质量，还延长使用寿命。ST 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板、按钮或推杆）使之非常适合严苛应用环境和面板安装。

规格

操作机械式

额定流量Qn280 l/min

换向原理3/2

压缩空气 接口 出口G 1/8

小运行压力-0.95 bar

大运行压力10 bar

操作元件安装板安装

密封原理金属密封

结构特点滑阀

底板连接管式连接

封闭方式，封闭类型不可锁定

操纵力(驱动力)，小值11 N

低环境温度-15 °C

高环境温度80 °C

介质温度小值-15 °C

介质温度大值80 °C

介质压缩空气

压缩空气中的含油量 小.,5 mg/m3

压缩空气中的含油量 大25 mg/m3

颗粒大小 max.5 μm

压缩空气接口型号内螺纹

压缩空气 接口 人口G 1/8

压缩空气连接 排气G 1/8

安装螺钉M4 带有内六角

拧紧螺栓的小扭力2.5 Nm

特点

不锈钢外壳

金属对金属密封

提供多种机械操作元件

面板安装

安沃驰AVENTICS二位四通换向阀, 系列 563 018-5630180100

VR04-4/2DM-LEV

AVENTICS 563/018/131 系列方向控制阀

安沃驰 563 018/131 系列为手动操控提动阀，流速为 300 l/min（563 018 系列）和 1100 l/min（563 131 系列）。其设计简单而又坚固，可随时投入应用，即便佩戴工作手套时也可以轻松操作。

规格

操作机械式

额定流量Qn300 l/min

换向原理4/2

压缩空气 接口 出口G 1/8

小运行压力0 bar

大运行压力10 bar

操作元件单线圈

操作元件手柄, 带定位

密封原理软密封

结构特点提动阀

底板连接管式连接

封闭方式，封闭类型不可锁定

低环境温度-25 °C

高环境温度80 °C

介质温度小值-25 °C

介质温度大值80 °C

介质压缩空气

压缩空气中的含油量 小.,0 mg/m3

压缩空气中的含油量 大5 mg/m3

颗粒大小 max.50 μm

压缩空气接口型号内螺纹

压缩空气 接口 人口G 1/8

压缩空气连接 排气G 1/8

重量0.24 kg

材料：外壳压铸锌

特点

坚固且轻便

极为可靠

适用于温度

安沃驰AVENTICS二位五通换向阀, 系列 ST 0820403001

VVST-5/2SR-PLU

安沃驰 ST 系列提供丰富的带硬化不锈钢外壳的滑阀。金属密封系统不仅确保控制质量，还延长使用寿命。ST 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板、按钮或推杆）使之非常适合严苛应用环境和面板安装。

规格

操作机械式

额定流量Qn280 l/min

换向原理5/2

压缩空气 接口 出口G 1/8

小运行压力-0.95 bar

大运行压力10 bar

操作元件单线圈

操作元件冲杆

密封原理金属密封

结构特点滑阀

底板连接管式连接

封闭方式，封闭类型不可锁定

操纵力(驱动力)，小值11 N

低环境温度-15 °C

高环境温度80 °C

介质温度小值-15 °C

介质温度大值80 °C

介质压缩空气

压缩空气中的含油量 小.,5 mg/m3

压缩空气中的含油量 大25 mg/m3

颗粒大小 max.5 μm

压缩空气接口型号内螺纹

压缩空气 接口 人口G 1/8

压缩空气连接 排气G 1/8

安装螺钉M4 带有内六角

特点

不锈钢外壳

金属对金属密封

提供多种机械操作元件

面板安装

安沃驰AVENTICS二位三通换向阀, 系列 AP 0820400001

VVAP-3/2NC-PLU

AVENTICS AP 系列安沃驰产品具有多种带铝质外壳的提升阀。AP 系列提供致动控制型号（滚轮、操纵杆、踏板、按钮或推杆），是适用于自动化系统和面板安装的通用解决方案。

规格

操作机械式

额定流量Qn550 l/min

换向原理3/2

压缩空气 接口 出口G 1/4

小运行压力0 bar

大运行压力10 bar

操作元件冲杆

结构特点提动阀

底板连接管式连接

低环境温度-30 °C

高环境温度80 °C

介质温度小值-30 °C

介质温度大值80 °C

介质压缩空气

压缩空气中的含油量 小.,0 mg/m3

压缩空气中的含油量 大5 mg/m3

颗粒大小 max.5 μm

压缩空气接口型号内螺纹

压缩空气 接口 人口G 1/4

压缩空气连接 排气G 1/4

重量0.165 kg

材料：外壳铝材

密封件材料丙烯树胶

材料操作单元钢

特点

轻盈、高适应性的阀门

多种机械操作元件

面板安装

安沃驰AVENTICS二位五通换向阀, 系列 563 131 5631310100

VR07-5/2DM-LEV

AVENTICS 563/018/131 系列方向控制阀

安沃驰 563 018/131 系列为手动操控提动阀，流速为 300 l/min（563 018 系列）和 1100 l/min（563 131 系列）。其设计简单而又坚固，可随时投入应用，即便佩戴工作手套时也可以轻松操作。

规格

操作机械式

额定流量Qn1100 l/min

换向原理5/2

压缩空气 接口 出口G 1/4

小运行压力0 bar

大运行压力10 bar

操作元件单线圈

操作元件手柄, 带定位

密封原理软密封

结构特点提动阀

底板连接管式连接

封闭方式，封闭类型不可锁定

低环境温度-25 °C

高环境温度80 °C

介质温度小值-25 °C

介质温度大值80 °C

介质压缩空气

压缩空气中的含油量 小.,0 mg/m3

压缩空气中的含油量 大5 mg/m3

颗粒大小 max.50 μm

压缩空气接口型号内螺纹

压缩空气 接口 人口G 1/4

压缩空气连接 排气G 1/4

重量0.71 kg

材料：外壳压铸锌

特点

坚固且轻便

极为可靠

适用于温度

安沃驰AVENTICS二位三通换向阀, 系列 567 5672010000

V567-3/2NC-SR

安沃驰 563/565/567 系列铝质外壳产品适合安装到单个或多个歧管底座上，流速性能高达 13620 l/min，工作压力可高达 30 bar。

规格

操作气动

额定流量Qn13620 l/min

压缩空气 接口 出口G 1

连接类型底板连接

小运行压力-1 bar

大运行压力10 bar

阀门结构形式提动阀

控制压力小3.5 bar

大控制压力10 bar

低环境温度-20 °C

高环境温度70 °C

介质温度小值-20 °C

介质温度大值70 °C

介质压缩空气

颗粒大小 max.5 μm

压缩空气中的含油量 小.,0 mg/m3

压缩空气中的含油量 大5 mg/m3

重量1.8 kg

材料：外壳铝材

密封件材料丙烯腈合成材料, 氟（石炭）橡胶（FKM）

特点

坚固的铝质外壳

模块组装

适用于高流速/高工作压力

恶劣环境的理想选择

带气动操作的版本其应用温度可高达 120°C

安沃驰AVENTICS二位三通换向阀, 系列 CD07 5710400100

CD07-3/2NC-SR-G014-G014-G018-S

AVENTICS 安沃驰 CD 系列由多种滑阀组成，具有极为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。

规格

操作气动

额定流量Qn1400 l/min

换向原理3/2

复位型带弹簧复位

操作元件单面气动操作

压缩空气 接口 出口G 1/4

连接类型管式连接

小运行压力-0.95 bar

大运行压力10 bar

密封原理软密封

ATEX适合ATEX

阀门结构形式滑阀，正重叠

控制压力小3 bar

大控制压力10 bar

低环境温度-25 °C

高环境温度80 °C

介质温度小值-25 °C

介质温度大值80 °C

介质压缩空气

颗粒大小 max.50 μm

压缩空气中的含油量 小.,0 mg/m3

压缩空气中的含油量 大1 mg/m3

压缩空气接口处的规格常关/常开

压缩空气连接 排气G 1/4

压缩空气连接 先导 排气G 1/8

特点

坚固耐用的设计

在底板上组装

适用于的温度范围

耐电压波动

提供 ATEX 认证型号

安沃驰AVENTICS二位五通换向阀, 系列 CD07 5710500100

CD07-5/2XX-SR-G014-G014-G018-S

AVENTICS 安沃驰 CD 系列由多种滑阀组成，具有极为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。

规格

操作气动

额定流量Qn1200 l/min

换向原理5/2

复位型带弹簧复位

操作元件单面气动操作, 双气控

压缩空气 接口 出口G 1/4

连接类型管式连接

小运行压力-0.95 bar

大运行压力10 bar

密封原理软密封

ATEX适合ATEX

阀门结构形式滑阀，正重叠

控制压力小3 bar

大控制压力10 bar

低环境温度-25 °C

高环境温度80 °C

介质温度小值-25 °C

介质温度大值80 °C

介质压缩空气

颗粒大小 max.50 μm

压缩空气中的含油量 小.,0 mg/m3

压缩空气中的含油量 大1 mg/m3

压缩空气连接 排气G 1/4

压缩空气连接 先导 排气G 1/8

标准, 压缩空气连接符合 ISO 228-1 标准

特点

坚固耐用的设计

在底板上组装

适用于的温度范围

耐电压波动

提供 ATEX 认证型号

安沃驰AVENTICS气动电磁阀阀体，无盖5812300000

VALVE BODY V581-5/2DP-I2-A-M

规格

类型5/2-路径 - 电磁阀， 可以两面操纵， 配有手动辅助操纵器

低环境温度-20 °C

高环境温度70 °C

介质压缩空气

标准ISO 5599-1

压缩空气中的含油量 小.,40 mg/m3

压缩空气中的含油量 大400 mg/m3

颗粒大小 max.50 μm

重量0.4 kg

材料：外壳铝材

安沃驰AVENTICS二位三通换向阀, 系列 589 5894400000

V589-3/2NC-DA06-04-EV4

规格

操作气动

额定流量Qn520 l/min

换向原理3/2

复位型带弹簧复位

操作元件单面气动操作

压缩空气 接口 出口 6x1

连接类型管式连接

小运行压力0.5 bar

大运行压力8 bar

密封原理软密封

阀门结构形式提动阀

组合原理（闭锁原理）单阀

控制压力小3 bar

低环境温度-15 °C

高环境温度60 °C

介质温度小值-15 °C

介质温度大值60 °C

介质压缩空气

颗粒大小 max.5 μm

压缩空气中的含油量 小.,0 mg/m3

压缩空气中的含油量 大1 mg/m3

压缩空气接口处的规格NC

压缩空气连接 排气 8x1

压缩空气连接 先导 排气 4

重量0.066 kg

特点

集成连接

提供单独或模块组装

电压范围广

适用于工业环境的系列

AVENTICS气动阀5711000100
