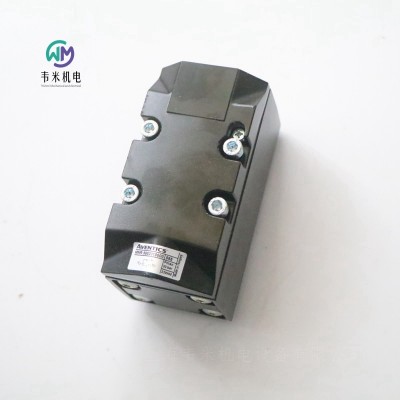

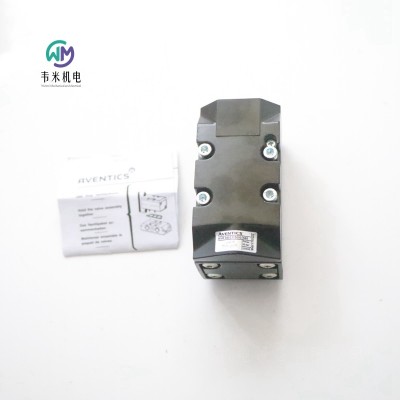

安沃驰气动换向阀5652310000

安沃驰气动换向阀5652310000，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

安沃驰AVENTICS二位三通换向阀, 系列 565 5652310000

V565-3/2NC-SR-30BAR

安沃驰 563/565/567 系列铝质外壳产品适合安装到单个或多个歧管底座上，流速性能高达 13620 l/min，工作压力可高达 30 bar。

规格

操作气动

额定流量Qn4240 l/min

压缩空气 接口 出口G 1/2

连接类型底板连接

小运行压力-1 bar

大运行压力30 bar

阀门结构形式提动阀

控制压力小5.5 bar

大控制压力10 bar

低环境温度-20 °C

高环境温度70 °C

介质温度小值-20 °C

介质温度大值70 °C

介质压缩空气

颗粒大小 max.5 μm

压缩空气中的含油量 小.,0 mg/m3

压缩空气中的含油量 大5 mg/m3

重量0.55 kg

材料：外壳铝材

密封件材料丙烯腈合成材料, 氟（石炭）橡胶（FKM）

特点

坚固的铝质外壳

模块组装

适用于高流速/高工作压力

恶劣环境的理想选择

带气动操作的版本其应用温度可高达 120°C

安沃驰AVENTICS气动元件：

气缸和驱动装置：标准气缸、微型气缸、圆形气缸、紧凑型气缸、短行程气缸和薄型气缸、型材气缸、拉杆气缸、气缸阀门单元、无杆气缸、导向气缸、双活塞气缸、旋转驱动装置、波纹管气缸、带有测距传感器的气缸、膜片式气缸、气缸附件、气缸安装件（螺栓、法兰安装件、底脚安装件、U形安装件、后耳环、轴承支架、气缸安装件的螺母、摇动塞固定装置、中间法兰）、活塞杆连接件（柔性耦合连接件、U形接头、万向头、活塞杆延长部分、用于活塞杆的特殊螺母）、模块化密封、锁紧单元（夹持单元）、导向单元、工业缓冲器、搬运连接组件、磁接近传感器、位移测量传感器。

阀门和阀门：单阀、机械阀、气动阀、电子阀、电磁阀、二位二通换向阀、二位三通换向阀、二位四通换向阀、二位五通换向阀、三位五通换向阀、阀岛、现场总线、电气连接技术（圆形插头、阀连接器、多极插头、带电缆接线盒、桥式连接器）、标准阀和阀、压力调节阀、手动式压力调节阀、旋接压力调节阀、精密调压阀、精密过滤器压力调节阀、溢流阀、安全阀、流量控制阀、单向节流阀、节流阀、球阀和截止阀、逻辑阀、单向阀和止回阀、快递排气阀

压缩空气处理：保养单元和元件、气源处理单元二联件、气源处理单元三联件、冷凝水分离器、分气块、截止阀、过滤器、精密的过滤器、活性炭过滤器、喷雾润滑器、油分离器、油雾器、精密油雾器、注油单元、注油阀、精密调压阀、精密过滤器压力调节阀、调压阀、过滤器调压阀、隔膜式干燥机、预过滤器、压力表、气杯、压缩空气容器、油脂和油、润滑油、机油。

真空技术：喷射器、真空发生器、紧凑型真空发生器、真空气夹爪、非接触输送、真空附件（真空在线过滤器、备用过滤器、真空蝶式过滤器、气杯、适配器、角接头、流量阀、弹簧推杆、静音器、真空控制设备）、气动夹爪。

传感器：磁接近传感器、位移测量传感器、电子压力传感器、机械式压力传感器、流量监测器、气动接近传感器、电感式接近传感器、速度/计时器、工件位置检测装置、传感器安装件（传感器固定设备、传感器夹持器）、电气连接技术（圆形插头、圆形插座连接器、阀连接器、配有接线盒的电缆线）。

连接技术：气动连接技术、快插接头、带锁紧螺母的螺纹连接件、塑料软管、塑料管夹紧件、压缩空气导轨的T形卡件、软管卡子用于纺织管、支撑套、软管切割机、Y形连接，T形连接、X连接、直通接头、弯头、快速管接头、旋翼连接、连接件附件（封闭螺纹和接头、分气块和分气块条、密封）、静音器，电气连接技术、阀连接器（接线盒）、圆形插头、多芯插头、触桥（桥式连接器、接触桥，带电缆线）。

安沃驰AVENTICS二位三通换向阀, 系列 565-5652310000

结构特点 提动阀

外壳 铝材

密封件材料 丙烯腈合成材料,氟（石炭）橡胶（FKM）

额定流量Qn 4240 l/min

压缩空气 接口 人口 G 1/2

压缩空气 接口 出口 G 1/2

操作 气动

结构特点 提动阀

操作 气动

流量值 4240 l/min

工作压力范围 -1 ... 30 bar

控制压力 小/大 5,5 ... 10 bar

低 / 高环境温度 -20 ... 70 °C

介质温度范围 -20 ... 70 °C

介质 压缩空气

颗粒大小 max. 5 μm

压缩空气中的含油量 0 ... 5 mg/m3

重量 0,55 kg

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3 °C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀, 系列 CD12-5711000300

Qn = 4100 l/min压缩空气 接口 出口 G 1/2单线圈带弹簧复位管式连接适合ATEX

操作元件 单线圈

复位型 带弹簧复位

结构特点 滑阀，正重叠

外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维

密封件材料 丙烯树胶,聚氨酯

额定流量Qn 4100 l/min

压缩空气 接口 人口 G 1/2

压缩空气 接口 出口 G 1/2

操作 气动

结构特点 滑阀，正重叠

操作 气动

密封原理 软密封

流量值 4100 l/min

工作压力范围 -0,95 ... 16 bar

控制压力 小/大 2 ... 10 bar

低 / 高环境温度 -15 ... 70 °C

介质温度范围 -15 ... 70 °C

介质 压缩空气

颗粒大小 max. 50 μm

压缩空气中的含油量 0 ... 1 mg/m3

重量 0,86 kg

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为3 °C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位三通换向阀, 系列 AP-0820400002

换向原理 3/2

结构特点 提动阀

滚轮

外壳 铝材

密封件材料 丙烯树胶

额定流量Qn 550 l/min

压缩空气 接口 人口 G 1/4

压缩空气 接口 出口 G 1/4

压缩空气接口型号 内螺纹

操作 机械式

结构特点 提动阀

操作 机械式

换向原理 3/2

额定流量Qn 550 l/min

工作压力范围 0 ... 10 bar

低 / 高环境温度 -30 ... 80 °C

介质温度范围 -30 ... 80 °C

介质 压缩空气

颗粒大小 max. 5 μm

压缩空气中的含油量 0 ... 5 mg/m3

重量 0,265 kg

在 6 bar 时以 1 m 的间距测量声压级

安沃驰AVENTICS三位五通换向阀, 系列 563 131-5631311100

Qn = 1100 l/min压缩空气 接口 出口 G 1/4单线圈管式连接

锁定式 不可锁定

操作元件 单线圈

换向原理 5/3

结构特点 提动阀

手柄, 带定位

外壳 压铸锌

密封件材料 丙烯树胶

额定流量Qn 1100 l/min

压缩空气 接口 人口 G 1/4

压缩空气 接口 出口 G 1/4

压缩空气接口型号 内螺纹

操作 机械式

结构特点 提动阀

操作 机械式

封闭方式，封闭类型 不可锁定

操作元件 手柄, 带定位

换向原理 5/3

密封原理 软密封

额定流量Qn 1100 l/min

工作压力范围 0 ... 10 bar

低 / 高环境温度 -25 ... 80 °C

介质温度范围 -25 ... 80 °C

介质 压缩空气

颗粒大小 max. 50 μm

压缩空气中的含油量 0 ... 5 mg/m3

重量 0,71 kg

安沃驰AVENTICS二位四通换向阀, 系列 563 018-5630180100

Qn = 300 l/min压缩空气 接口 出口 G 1/8单线圈管式连接

锁定式 不可锁定

操作元件 单线圈

换向原理 4/2

结构特点 提动阀

手柄, 带定位

外壳 压铸锌

密封件材料 丙烯树胶

额定流量Qn 300 l/min

压缩空气 接口 人口 G 1/8

压缩空气 接口 出口 G 1/8

压缩空气接口型号 内螺纹

操作 机械式

结构特点 提动阀

操作 机械式

封闭方式，封闭类型 不可锁定

操作元件 手柄, 带定位

换向原理 4/2

密封原理 软密封

额定流量Qn 300 l/min

工作压力范围 0 ... 10 bar

低 / 高环境温度 -25 ... 80 °C

介质温度范围 -25 ... 80 °C

介质 压缩空气

颗粒大小 max. 50 μm

压缩空气中的含油量 0 ... 5 mg/m3

重量 0,24 kg

安沃驰AVENTICS二位三通换向阀, 系列 563-5632010000

结构特点 提动阀

外壳 铝材

密封件材料 丙烯腈合成材料,氟-树胶

额定流量Qn 1350 l/min

压缩空气 接口 人口 G 1/4

压缩空气 接口 出口 G 1/4

操作 气动

结构特点 提动阀

操作 气动

流量值 1350 l/min

工作压力范围 -1 ... 10 bar

控制压力 小/大 3,5 ... 10 bar

低 / 高环境温度 -20 ... 70 °C

介质温度范围 -20 ... 70 °C

介质 压缩空气

颗粒大小 max. 5 μm

压缩空气中的含油量 0 ... 5 mg/m3

重量 0,3 kg

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为3°C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀, 系列 CD07-5710500190

Qn = 1200 l/min压缩空气 接口 出口 G 1/4单面气动操作 双气控带弹簧复位管式连接-40 °C 耐低温适合ATEX

操作元件 单面气动操作,双气控

复位型 带弹簧复位

结构特点 滑阀，正重叠

外壳 压铸锌

密封件材料 丙烯树胶,聚氨酯

额定流量Qn 1200 l/min

压缩空气 接口 人口 G 1/4

压缩空气 接口 出口 G 1/4

操作 气动

抗温性 -40 °C 耐低温

结构特点 滑阀，正重叠

操作 气动

密封原理 软密封

压缩空气连接 符合 ISO 228-1 标准

流量值 1200 l/min

工作压力范围 -0,95 ... 10 bar

控制压力 小/大 3,5 ... 10 bar

低 / 高环境温度 -40 ... 70 °C

介质温度范围 -40 ... 70 °C

介质 压缩空气

颗粒大小 max. 50 μm

压缩空气中的含油量 0 ... 1 mg/m3

在多线路导线板上的组装 P-导线板 PRS-导线板

重量 0,5 kg

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为3 °C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位三通换向阀, 系列 579-5794400000

Qn = 520 l/min压缩空气 接口 出口  6x1单面气动操作带弹簧复位管式连接单阀

操作元件 单面气动操作

复位型 带弹簧复位

结构特点 提动阀

外壳 聚酰胺

密封件材料 丙烯树胶

额定流量Qn 520 l/min

压缩空气 接口 人口 6x1

压缩空气 接口 出口 6x1

操作 气动

结构特点 提动阀

操作 气动

密封原理 软密封

工作压力范围 0,5 ... 8 bar

控制压力 小/大 2 ... 10 bar

低 / 高环境温度 -15 ... 60 °C

介质温度范围 -15 ... 60 °C

介质 压缩空气

颗粒大小 max. 5 μm

压缩空气中的含油量 0 ... 1 mg/m3

重量 0,062 kg

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为 3 °C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

环境温度高达 40 °C 条件下，高压力为 10 bar 。

安沃驰AVENTICS二位三通换向阀, 系列 AP-0820402102

Qn 1-2 = 250 l/minQn 2-3 = 150 l/min压缩空气 接口 出口 G 1/8管式连接

换向原理 3/2

结构特点 提动阀

滚轮

外壳 铝材

密封件材料 丙烯树胶

Qn 1-2 250 l/min

Qn 2-3 150 l/min

压缩空气 接口 人口 G 1/8

压缩空气 接口 出口 G 1/8

压缩空气接口型号 内螺纹

操作 机械式

结构特点 提动阀

操作 机械式

换向原理 3/2

工作压力范围 0 ... 10 bar

低 / 高环境温度 -30 ... 80 °C

介质温度范围 -30 ... 80 °C

介质 压缩空气

颗粒大小 max. 5 μm

压缩空气中的含油量 0 ... 5 mg/m3

重量 0,08 kg

安沃驰AVENTICS三位四通换向阀, 系列563018-5630182100

Qn = 300 l/min压缩空气 接口 出口 G 1/8单线圈管式连接

锁定式 不可锁定

操作元件 单线圈

换向原理 4/3

结构特点 提动阀

手柄, 带定位

外壳 压铸锌

密封件材料 丙烯树胶

额定流量Qn 300 l/min

压缩空气 接口 人口 G 1/8

压缩空气 接口 出口 G 1/8

压缩空气接口型号 内螺纹

操作 机械式

结构特点 提动阀

操作 机械式

封闭方式，封闭类型 不可锁定

操作元件 手柄, 带定位

换向原理 4/3

密封原理 软密封

额定流量Qn 300 l/min

工作压力范围 0 ... 10 bar

低 / 高环境温度 -25 ... 80 °C

介质温度范围 -25 ... 80 °C

介质 压缩空气

颗粒大小 max. 50 μm

压缩空气中的含油量 0 ... 5 mg/m3

重量 0,24 kg

安沃驰AVENTICS二位五通换向阀, 系列 CD12-5711001100

Qn = 4100 l/minQn 1-2 = 4100 l/min压缩空气 接口 出口 G 1/2双线圈管式连接适合ATEX

操作元件 双线圈

结构特点 滑阀，正重叠

外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维

密封件材料 丙烯树胶,聚氨酯

Qn 1-2 4100 l/min

额定流量Qn 4100 l/min

压缩空气 接口 人口 G 1/2

压缩空气 接口 出口 G 1/2

操作 气动

结构特点 滑阀，正重叠

操作 气动

密封原理 软密封

流量值 4100 l/min

工作压力范围 -0,95 ... 16 bar

控制压力 小/大 2 ... 10 bar

低 / 高环境温度 -25 ... 70 °C

介质温度范围 -25 ... 70 °C

介质 压缩空气

颗粒大小 max. 50 μm

压缩空气中的含油量 0 ... 1 mg/m3

重量 0,86 kg

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为 3 °C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS三位五通换向阀, 系列 CD07-5710502110

Qn = 900 l/minQn 1-2 = 1030 l/minQn 2-3 = 880 l/min压缩空气 接口 出口 G 1/4双气控带弹簧复位管式连接适合ATEX

操作元件 双气控

复位型 带弹簧复位

结构特点 滑阀，正重叠

外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维

密封件材料 丙烯树胶

Qn 1-2 1030 l/min

Qn 2-3 880 l/min

额定流量Qn 900 l/min

压缩空气 接口 人口 G 1/4

压缩空气 接口 出口 G 1/4

操作 气动

结构特点 滑阀，正重叠

操作 气动

密封原理 软密封

压缩空气连接 符合 ISO 228-1 标准

流量值 900 l/min

工作压力范围 -0,95 ... 10 bar

控制压力 小/大 3 ... 10 bar

低 / 高环境温度 -25 ... 80 °C

介质温度范围 -25 ... 80 °C

介质 压缩空气

颗粒大小 max. 50 μm

压缩空气中的含油量 0 ... 1 mg/m3

在多线路导线板上的组装 P-导线板 PRS-导线板

重量 1,15 kg

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为3°C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS截止阀-0821003075

截止阀

Qn 2-1 = 340-680 l/min

内螺纹 / 外螺纹

可旋紧

结构特点 提动阀

工作压力范围 2 ... 10 bar

低 / 高环境温度 -20 ... 80 °C

介质温度范围 -20 ... 80 °C

介质 压缩空气

重量 0,059 kg 0821003075

重量 0,103 kg 0821003076

安沃驰AVENTICS传感器, 系列 ST9 0830100385

ST9-PN-K03V-036

安沃驰 ST9 系列传感器专为短行程气缸，设计简洁、操作实用性强。它们可以轻松滑入 9 mm 沟槽，然后用一个螺钉稳稳固定。位于外壳侧面的电气连接简化了管路的紧固和拆卸工作，这一点对极短气缸来说尤为明显。

规格

直接安装用于系列KHZ气缸

结构延长脉冲持续时间

用于系列延长脉冲持续时间

凹槽宽度9 mm 沟槽

电缆带电缆

连接方式型电子 PNP

额定电流，接通状态< 7 mA

静态电流（无负荷）< 3 mA

防护等级IP65, IP67

低环境温度-10 °C

高环境温度70 °C

大的电压降≤ 2,0 V

换向电流(开关电流)，直流电，大值.0.2 A

工作频率2000 Hz

开关点精度±0,1 mT

发光二极管状态显示黄色

电气连接线芯外露部分镀锡

极数3-針

小工作电压 DC12 V DC

大工作电压 DC36 V DC

防短路能力短路保护, 反极性保护

冲击阻力100 g / 11 ms

振动阻力60 g (50 ... 2000 Hz)

电缆长度 L3 m

材料：外壳环氧树脂

材料 电缆外皮聚氯乙烯

特点

适用于 9 mm 沟槽

具有不同导线长度和连接的各类版本

传感器外壳或自由线端上直接带一个 M8 插头

线可以直接安装在外壳上，使用便捷

提供簧片及电子 PNP 传感器型号

安沃驰AVENTICS传感器, 系列 ST9 0830100460

ST9-R2-M008-24 1=+ 3=A

磁性接近传感器

安沃驰 ST9 系列传感器专为短行程气缸，设计简洁、操作实用性强。它们可以轻松滑入 9 mm 沟槽，然后用一个螺钉稳稳固定。位于外壳侧面的电气连接简化了管路的紧固和拆卸工作，这一点对极短气缸来说尤为明显。

规格

直接安装用于系列KHZ气缸

凹槽宽度9 mm 沟槽

连接方式型簧片型

额定电流，接通状态< 7 mA

防护等级IP67, IP65

低环境温度-20 °C

高环境温度80 °C

大的电压降2,1 V + I*Rs

保护电阻1,3 Ω

换向电流(开关电流)，直流电，大值.0.13 A

换向电流(开关电流)，交流电，大值.0.2 A

开关点精度±0,1 mT

发光二极管状态显示黄色

电气连接接插式 8

极数2-針

大工作电压 DC24 V DC

工作电压 AC，大值24 V AC

防短路能力反极性保护

冲击阻力100 g / 11 ms

振动阻力60 g (50 ... 2000 Hz)

重量0.01 kg

材料：外壳聚酰胺

特点

适用于 9 mm 沟槽

具有不同导线长度和连接的各类版本

传感器外壳或自由线端上直接带一个 M8 插头

线可以直接安装在外壳上，使用便捷

提供簧片及电子 PNP 传感器型号

安沃驰AVENTICS传感器, 系列 SN6 8940410602

SN6-R2-DB09-048 WITHOUT LED

安沃驰 SN6 系列磁簧传感器适配拉杆气缸，其耐热抗震的特点非常适合严苛应用。

规格

间接安装用于系列523, ITS, TRB气缸

连接方式型簧片型

开关容量60 W / 60 VA

防护等级IP65

低环境温度-25 °C

高环境温度75 °C

换向电流(开关电流)，直流电，大值.3 A

换向电流(开关电流)，交流电，大值.3 A

开关点精度±0,1 mT

电气连接多芯插头

电气连接B型 工业

极数2-針

小工作电压 DC10 V DC

大工作电压 DC48 V DC

小工作电压 AC10 V AC

工作电压 AC，大值48 V AC

冲击阻力50 g / 11 ms

振动阻力35 g (50 - 2000 Hz)

材料：外壳聚醚氨

特点

触点类型：簧片

ATEX

变型：form B、工业

2 针

耐热

AVENTICS传感器, 系列 SN6 8940410612

SN6-R2-DB09-250 MIT LED

安沃驰 SP1 系列磁簧传感器适配拉杆气缸，其耐热抗震的特点非常适合严苛应用。

规格

间接安装用于系列523, TRB, ITS

连接方式型簧片型

开关容量50 W / 50 VA

防护等级IP65

低环境温度-25 °C

高环境温度75 °C

换向电流(开关电流)，直流电，大值.0.5 A

换向电流(开关电流)，交流电，大值.0.5 A

开关点精度±0,1 mT

发光二极管状态显示黄色

电气连接多芯插头

电气连接B型 工业

极数2-針

小工作电压 DC10 V DC

大工作电压 DC48 V DC

小工作电压 AC10 V AC

工作电压 AC，大值48 V AC

防短路能力反极性保护

冲击阻力50 g / 11 ms

振动阻力35 g (50 - 2000 Hz)

材料：外壳聚醚氨

特点

触点类型：簧片

ATEX

变型：form B、工业

2 针

耐热
