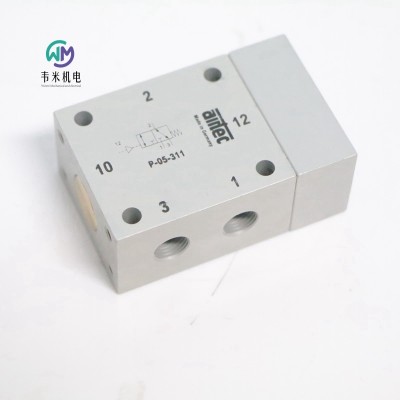

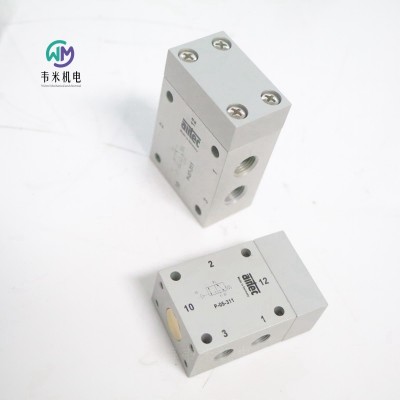

AIRTEC气控阀P-05-311

AIRTEC气控阀P-05-311，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

德国AIRTEC气动阀P-05系列

气控阀

3/2，G1/8

750 Nl/min(0.762 Cv)

连接G1/8

标称宽度6 mm

温度范围-10°C…+70°C

介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力露点须至少比低环境温度低10°C。

材料外壳：铝阳极氧化，密封：NBR和POM，

内部零件：铝、不锈钢和Ms

可提供符合2014/34/EU（ATEX）的版本。

气动柱塞阀。向阀门施加压力。

设计与功能

当控制口10或12有气信号时，阀换向。

P-05-322，P-05-322-Q的12口为先控制口。

P-05-312,P-05-320-Q和P-05-322-Q适用于真空(-0.95...10 bar /-14..175 psi)

气路板安装系列R-181/n。

符合欧洲94/9/EG（ATEX）防爆标准。

订货号：P-05-310  P-05-311  P-05-312  P-05-320  P-05-322

型号与功能

P-05-310：3/2单气控气复位

P-05-311  P-05-312：3/2单气控弹簧复位

P-05-320：3/2双气控

P-05-322：3/2双气控先控制

接口：G 1/8

通径：6mm

流量：750Nl/min

压力范围

P-05-310：2...10bar

P-05-311：1...10bar

P-05-312：0.95...10bar

P-05-320  P-05-322：0...10bar

控制压力范围：

P-05-312  P-05-320  P-05-322：2...10bar

温度范围：-10℃...+70℃

材料：

阀体：铝（阳极氧化）

内部零件：铝、黄铜、不锈钢

密封圈：NBR和POM

重量

型号与功能

P-05-310：0.156kg

P-05-311：0.158kg

P-05-312：0.195kg

P-05-320  P-05-322：0.2kg

气控阀

5/2，5/3，G1/8

750 Nl/min(0.762 Cv)

设计与功能

当控制口12或14有气信号时，阀换向。

P-05-522，P-05-522-Q的14口为优先控制口。

P-05-520-Q和P-05-522-Q适用于真空(-0.95...10 bar /-14..175 psi)

安装气路板，系列R-181/n，系列R-183/n。

符合欧洲94/9/EG（ATEX）防爆标准。

订货号：P-05-510 P-05-511 P-05-520 P-05-522 P-05-530 P-05-533 P-05-534

接口：G 1/8

通径：

P-05-510 P-05-511 P-05-520 P-05-522：6mm

P-05-530 P-05-533 P-05-534：5mm

压力范围：

P-05-510：2...10bar

P-05-511 P-05-520 P-05-522 P-05-530 P-05-533 P-05-534：0...10bar

控制压力范围：

P-05-511：3...10bar

P-05-520 P-05-522 ：2...10bar

P-05-530 P-05-533 P-05-534：3...10bar

温度范围：-10℃...+70℃

材料：

阀体：铝（阳极氧化）

内部零件：铝、黄铜、不锈钢

密封圈：NBR和POM

重量：

P-05-510：0.2kg

P-05-511：0.205kg

P-05-520 P-05-522 P-05-530 P-05-533 P-05-534：0.245kg

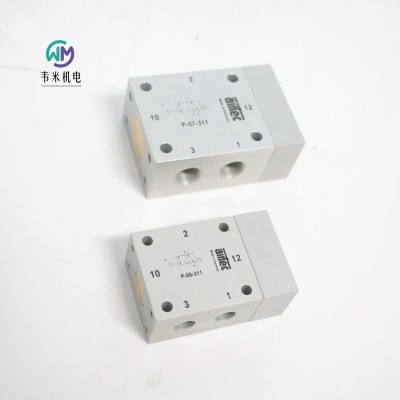

德国AIRTEC气动阀P-07系列

技术特点

连接：G1/4

标称宽度：9 mm

温度范围：-10°C…+70°C

ATEX：可选

阀门型号：

3/2路、二位五通、3/3路

介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力露点须至少比低环境温度低10°C。

材料外壳：铝阳极氧化，密封：NBR和POM，

内部零件：铝、不锈钢和Ms

可提供符合2014/34/EU（ATEX）的版本

气动柱塞阀。向阀门施加压力。

德国AIRTEC气动阀

P-07-310

P-07-311

P-07-320

P-07-510

P-07-511

P-07-520

P-07-522

P-07-530

P-07-533

P-07-534

德国AIRTEC气动阀P-12

连接G1/2

标称宽度14 mm

温度范围-10°C…+70°C

介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力露点须至少比低环境温度低10°C。

材料外壳：铝阳极氧化，密封：NBR和POM，

内部零件：铝、不锈钢和Ms

可提供符合2014/34/EU（ATEX）的版本。

气动柱塞阀。向阀门施加压力。

德国AIRTEC气动阀：

P-12-310

P-12-320

P-12-322

P-12-510

P-12-511

P-12-520

P-12-522

P-12-522-Q

P-12-530

P-12-533

P-12-534

德国AIRTEC快速排气阀SE系列

温度范围-10°C…+70°C

介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力露点须至少比低环境温度低10°C。

材料外壳：铝阳极氧化，密封件：NBR

可提供符合2014/34/EU（ATEX）的版本。

从控制阀流向1的空气流向2（油缸连接）畅通无阻。

当控制阀切换至排气时，1变为无压状态。快速排气阀将流量从2切换到3.d。h、 气缸中的空气在3点时直接向外流动。

可在3时使用消音器以降低噪音。为避免积聚压力，消音器应足够大。3处的螺纹大于2和1处的螺纹。

德国爱尔泰克AIRTEC快速排气阀型号：

SE-12

SE-14

SE-18

德国AIRTEC爱尔泰克机械阀E-25系列

技术特点

连接：M5

标称宽度：2 mm

温度范围：-10°C…+70°C

工作原理：0...12bar

流量：80nl/min

重量： 0.5kg

阀门版本：

二位三通弹簧复位

设计与功能

型号ER-25-310和ER-28-310:进气口1必须作为进气用。

型号ER-18-310和ER-18-510:所有进气口可互换。

用于真空(-0.95 ... 12 bar/-14…175 psi)，订货号:E-18-310-Q和E-18-510-Q.

操作：

柱塞、滚柱杆、，

带怠速回位的滚轮杆，手动杆

介质

根据ISO 8573-1:2010，7:2:4级，过滤、无油和干燥的压缩空气，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。

材料

外壳：铝阳极氧化，密封件：丁腈橡胶，内部零件：不锈钢和Ms，杆：不锈钢（E），塑料（ER，EL），辊：不锈钢（ER）、塑料（EL），杠杆：Ms

机械操作阀座阀。

二位三通换向阀

E-25-310

二位三通，单线圈，机械弹簧，驱动柱塞

ER-25-310

二位三通，单线圈，机械弹簧，驱动辊杆

EL-25-310

二位三通，单线圈，机械弹簧，驱动辊杆

EH-25-310

3/2路，单线圈，机械弹簧，驱动手柄

德国AIRTEC爱尔泰克E-28系列

技术特点

连接：G1/8

标称宽度：4 mm

温度范围：-10°C…+70°C

工作压力：0...12bar

流量：210Nl/min

6bar时的换挡力：16/9N

重量：0.06kg

ATEX：可选

阀门版本：

二位三通

设计与功能

型号ER-25-310和ER-28-310:进气口1必须作为进气用。

型号ER-18-310和ER-18-510:所有进气口可互换。

用于真空(-0.95 ... 12 bar/-14…175 psi)，订货号:E-18-310-Q和E-18-510-Q.

操作：

手动、滚轮杆

介质：过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。

材料外壳：铝阳极氧化，密封件：丁腈橡胶，内部零件：铝、不锈钢和Ms，活塞，杠杆：不锈钢，辊：根据指令2014/34/EU，无潜在火源的塑料产品，适用于危险区域。

机械操作阀座阀。

E-28-310

3/2路，单线圈，机械弹簧，驱动柱塞

ER-28-310

3/2路，单线圈，机械弹簧，驱动辊杆

德国AIRTEC爱尔泰克E-18系列机械阀

技术特点

连接：G1/8

标称宽度：4 mm

温度范围：-10°C…+70°C

工作压力：0...12bar

流量：320Nl/min

阀门版本：

3/2路、二位五通

操作：

活塞、滚柱杆、带怠速回位的滚柱杆

设计与功能

型号ER-25-310和ER-28-310:进气口1必须作为进气用。

型号ER-18-310和ER-18-510:所有进气口可互换。

用于真空(-0.95 ... 12 bar/-14…175 psi)，订货号:E-18-310-Q和E-18-510-Q.

介质：过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。

材料外壳：铝阳极氧化，密封件：NBR，内部零件：不锈钢和Ms，杆：不锈钢（E），塑料（ER，EL），辊：塑料，杠杆：铝阳极化，Ms

机械操作换向阀。

E-18-310

3/2路，单线圈，机械弹簧，驱动柱塞

ER-18-310

3/2路，单线圈，机械弹簧，驱动辊提升

EL-18-310

3/2路，单线圈，机械弹簧，带空回位的驱动辊杆

E-18-510

二位五通，单线圈，机械弹簧，驱动柱塞

ER-18-510

二位五通，单线圈，机械弹簧，驱动辊杆

EL-18-510

二位五通，单线圈，机械弹簧，带怠速回位的驱动辊杆
