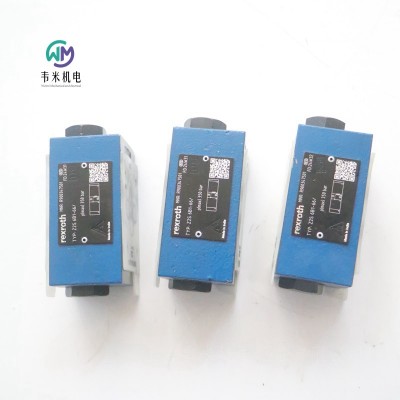

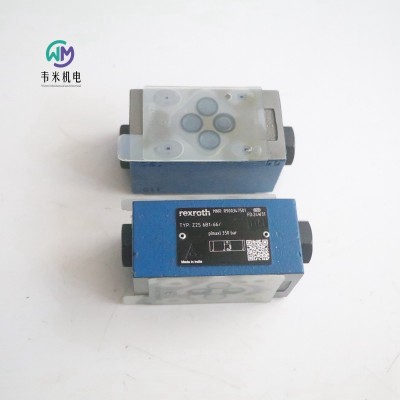

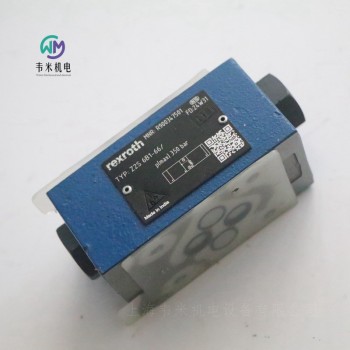

力士乐单向阀Z2S6B1-66/

力士乐单向阀Z2S6B1-66/，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH先导式单向阀

Z2S 6

规格 6

组件系列 6X

大工作压力 315 bar

大流量 60 l/min

油口安装面符合 DIN 24340 形式 A（不带孔）

油口安装面符合 ISO 4401-03-02-0-05（带孔）

用于一个或两个执行机构油口的无泄漏阻塞，可选

具有多种开启压力，可选（请参阅订货代码）

带预开口，可选

单向阀安装套件可单独使用

可应要求提供特殊型号

Z2S 型单向阀是采用叠加阀板设计的先导式单向阀。

用于一个或两个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。

在方向 A1到 A2 或B1到 B2 上，可以自由流动；在相反方向上，流动被阻塞。

例如，如果阀门的流向是从A1到A2，控制阀芯将向 B 侧方向移动，打开球座阀并推动阀心偏离其阀座。液压油现在即可从B2 流向B1。

为了可以安全地封闭球座阀，必须液压卸载控制阀芯（请参阅油路示例）。

预开口

由于预开口的存在，加压液体可以进行衰减降压。这样避免了可能的换向冲击。

由于使用的是具有扩大的开口控制面积比的两级设置，使用较低的先导压力也可以安全卸载。

注意：

如果阀门不带预开口，憋压容积可能会突然卸载。产生的换向冲击不但会导致安装组件的过早磨损，还会形成噪音。

德国力士乐REXROTH单向阀订货号和型号：

R900347495 Z2S6-1-6X/

R900347504 Z2S6-1-6X/V

R900347495 Z2S6-1-66/

R900347504 Z2S6-1-66/V

R901374869 Z2S6-1-66/V/60

R900347496 Z2S6-2-6X/

R900347505 Z2S6-2-64/V

R900347505 Z2S6-2-66/V

R900347497 Z2S6-3-66/

R900347501 Z2S6B1-66/

R900347498 Z2S6A1-6X/

R983030685 Z2S6-A1-6XIN010

R900347498 Z2S6-A1-6X

R900347499 Z2S6A2-6X/

R900347500 Z2S6A3-6X/

R900347500 Z2S6A3-64/

R900347501 Z2S-6B1-6X

R900347507 Z2S6A1-66/V

R900347507 Z2S6A1-6X/V

力士乐REXROTH叠加式单向阀 Z2S6-3-6X/

R900347497 Z2S6-3-66/

公称尺寸 6, A1 → A2，B1 → B2, 通过机械致动

液压  阀门  单向阀和梭阀  单向阀  叠加式单向阀 Z2S6-3-6X/

高性能范围内的工业液压阀。根据液压符号可靠切断油流

直动式

通道 A 和 B 中的无泄漏阻塞

开启压力 6 bar

连接图 ISO 4401-03-02-0-05

产品系列 Z2S6

工作压力. [bar] 350.0

体积流量 [l/min] 80.0

活塞符号 A1 → A2，B1 → B2

连接类型 叠加阀板

标称尺寸 6

驱动类型 通过机械致动

连接数 4

开关位置数 2

液压油 HFC、HL、HLP、HLPD、HVLP、HVLPD

密封件 NBR

重量 [kg] 0.95

力士乐REXROTH单向阀R900347507

叠加式单向阀 Z2S6A1-6X/V

R900347507 Z2S6A1-66/V

公称尺寸 6，A1 → A2，带机械操作

高性能范围内的工业液压阀。根据液压符号可靠阻断油流

直接驱动

通道A无泄漏堵塞

开启压力1.5巴

产品属性

连接图

ISO 4401-03-02-0-05

产品系列 Z2S6

工作压力[bar] 350

流量[l/min] 80

滑阀符号 A1→A2

连接类型 叠加阀板

大小 6.

驱动类型 机械驱动

端口数 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 NBR

重量[kg] 0.94

力士乐REXROTH单向阀R900347500

叠加式单向阀 Z2S6A3-6X/

R900347500 Z2S6A3-64/

公称尺寸 6，A1 → A2，机械操作

高性能范围内的工业液压阀。根据液压符号可靠阻断油流

直接驱动

通道A无泄漏堵塞

裂解压力6 bar

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 Z2S6

工作压力[bar] 350

流量[l/min] 80

滑阀符号 A1→A2

连接类型 叠加式

大小 6.

驱动类型 机械驱动

端口数 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 0.96

力士乐REXROTH单向阀R900347495

叠加式单向阀 Z2S6-1-6X/

R900347495 Z2S6-1-66/

公称尺寸 6，A1 → A2，B1 → B2，带机械操作

高性能范围内的工业液压阀。根据液压符号可靠阻断油流

直接驱动

通道A和B无泄漏堵塞

开启压力1.5巴

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 Z2S6

工作压力[bar] 350

流量[l/min] 80

滑阀符号 A1→A2，B1→B2

连接类型 叠加式

大小 6.

驱动类型 机械驱动

端口数 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 0.96

力士乐REXROTH叠加式单向阀 Z2S6A1-6X/

R900347498 Z2S6A1-66/

公称尺寸 6，A1 → A2，机械操作

高性能范围内的工业液压阀。根据液压符号可靠切断油流

座阀

直动式

开启压力 1.5 bar

通道 A 中的无泄漏阻塞

开启压力 1.5 bar

连接图 ISO 4401-03-02-0-05

压力 [bar] 350

体积流量 [l/min] 80

活塞符号 A1 → A2

连接类型 叠加阀板

标称尺寸 6

驱动类型 带机械操作

连接数 4

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 0.94

力士乐REXROTH叠加式单向阀 Z2S6-2-6X/

R900347496 Z2S6-2-6X/

公称尺寸 6，A1 → A2，B1 → B2，机械操作

高性能范围内的工业液压阀。根据液压符号可靠切断油流

座阀

直动式

开启压力 3 bar

通道 A 和 B 中的无泄漏阻塞

连接图 ISO 4401-03-02-0-05

压力 [bar] 350

体积流量 [l/min] 80

活塞符号 A1→A2，B1→B2

连接类型 叠加阀板

标称尺寸 6

驱动类型 带机械操作

连接数 4

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 0.9601

力士乐REXROTH叠加式单向阀 Z2S6-1-6X/V

R900347504 Z2S6-1-66/V

公称尺寸 6，A1 → A2，B1 → B2，机械操作

高性能范围内的工业液压阀。根据液压符号可靠切断油流

座阀

直动式

开启压力 1.5 bar

通道 A 和 B 中的无泄漏阻塞

开启压力 1.5 bar

连接图 ISO 4401-03-02-0-05

压力 [bar] 350

体积流量 [l/min] 80

活塞符号 A1→A2，B1→B2

连接类型 叠加阀板

标称尺寸 6

驱动类型 带机械操作

连接数 4

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封 FKM

重量 [kg] 0.956801

博世力士乐（BOSCH-REXROTH）的液压阀控制和调节体积流量，可以影响液压驱动器的运动或旋转方向的体积流量的启动或停止、方向和数量。阀门通过各种操作方式进行控制，从而使阀门元件打开或关闭。这样可使切换阀的切换位置固定，也可使连续阀的中间位置可调。

博世力士乐的单向阀可根据方向关闭工作通道，并支持沿相反方向流动。

力士乐REXROTH叠加式单向阀 Z2S6B1-6X/

R900347501 Z2S6B1-66/

公称尺寸 6，B1 → B2，机械操作

高性能范围内的工业液压阀。根据液压符号可靠切断油流

座阀

直动式

开启压力 1.5 bar

通道 B 中的无泄漏阻塞

连接图 ISO 4401-03-02-0-05

大压力 [bar] 350

大体积流量 [l/min] 80

活塞符号 B1 → B2

连接类型 叠加阀板

标称尺寸 6

驱动类型 带机械操作

连接数 4

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 0.945

力士乐REXROTH先导式单向阀

Z2S 10

规格 10

组件系列 3X

大工作压力 315 bar

大流量 120 l/min

用于垂直叠加的叠加阀

油口安装面符合 ISO 4401-05-04-0-05, ISO 4401-05-05-0-05

用于一个或两个执行机构油口的无泄漏阻塞，可选

不同的开启压力

带预开口（标准）；不带预开口（可选）

单向阀安装套件可单独使用

防腐蚀设计

Z2S 型单向阀是采用叠加阀板设计的先导式单向阀。

用于一个或两个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。

在方向A1到A2 或 B1 到B2 上，可以自由流动；在相反方向上，流动被阻塞。

例如，如果阀门的流向是从A1到A2，控制阀芯将向 B 侧方向移动，打开球座阀并推动阀心偏离其阀座。液压油现在即可从B2 流向B1。

为了可以安全地封闭球座阀，必须液压卸载控制阀芯（请参阅油路示例）。

预开口

由于预开口的存在，加压液体可以进行衰减降压。这样避免了可能的换向冲击。

由于使用的是具有扩大的开口控制面积比的两级设置，使用较低的先导压力也可以安全卸载。

德国力士乐REXROTH单向阀订货号和型号：

R900407424 Z2S10A1-3X/

R900407424 Z2S10A1-37/

R900407434 Z2S10B1-3X/

R900407465 Z2S10B1-37/V

R900407465 Z2S10B1-3X/V

R900407439 Z2S10-1-37/V

R900407439 Z2S10-1-3X/V

R900407440 Z2S10A1-3X/V

R900407394 Z2S10-1-34

R900407394 Z2S10-1-3X/

R900407394 Z2S10-1-37/

R900421985 Z2S10-2-3X

R900421985 Z2S10-2-37/

力士乐REXROTH单向阀R900407434

叠加式单向阀 Z2S10B1-3X/

公称尺寸 10，B1 → B2，带机械操作

高性能范围内的工业液压阀。根据液压符号可靠阻断油流

直接驱动

通道B无泄漏堵塞

开启压力1.5巴

产品属性

连接图 ISO 4401-05-04-05

产品系列 Z2S10

工作压力[bar] 350

流量[l/min] 160

滑阀符号 B1→B2

连接类型 夹层板

大小 10

驱动类型 机械驱动

端口数 5.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 2.64

力士乐REXROTH单向阀R900421985

叠加式单向阀 Z2S10-2-3X/

R900421985 Z2S10-2-37/

公称尺寸 10，A1 → A2，B1 → B2，带机械操作

高性能范围内的工业液压阀。根据液压符号可靠阻断油流

直接驱动

通道A和B无泄漏堵塞

开启压力3 bar

产品属性

连接图 ISO 4401-05-04-05

产品系列 Z2S10

工作压力[bar] 350

流量[l/min] 160

滑阀符号 A1→A2，B1→B2

连接类型 叠加阀板

大小 10

驱动类型 机械驱动

端口数 5.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 2.66

力士乐REXROTH液压锁R900407465

叠加式单向阀 Z2S10B1-3X/V

R900407465 Z2S10B1-37/V

公称尺寸 10，B1 → B2，带机械操作

高性能范围内的工业液压阀。根据液压符号可靠阻断油流

直接驱动

通道B无泄漏堵塞

开启压力1.5巴

产品属性

连接图 ISO 4401-05-04-05

产品系列 Z2S10

工作压力[bar] 350

流量[l/min] 160

滑阀符号 B1→B2

连接类型 叠加阀板

大小 10

驱动类型 机械驱动

端口数 5.

切换位置数量 2.

电气连接说明 0

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 2.62

力士乐REXROTH先导式单向阀R900407439

叠加式单向阀 Z2S10-1-3X/V

R900407439 Z2S10-1-37/V

公称尺寸 10，A1 → A2，B1 → B2，带机械操作

高性能范围内的工业液压阀。根据液压符号可靠阻断油流

直接驱动

通道A和B无泄漏堵塞

开启压力1.5巴

产品属性

连接图 ISO 4401-05-04-05

产品系列 Z2S10

工作压力[bar] 350

流量[l/min] 160

滑阀符号 A1→A2，B1→B2

连接类型 叠加阀板

大小 10

驱动类型 机械驱动

端口数 5.

切换位置数量 2.

电气连接说明 0

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 2.66

力士乐REXROTH单向阀R900407394

叠加式单向阀 Z2S10-1-3X/

R900407394 Z2S10-1-37/

公称尺寸 10，A1 → A2，B1 → B2，带机械操作

高性能范围内的工业液压阀。根据液压符号可靠阻断油流

直接驱动

通道A和B无泄漏堵塞

开启压力1.5巴

产品属性

连接图 ISO 4401-05-04-05

产品系列 Z2S10

工作压力[bar] 350

流量[l/min] 160

滑阀符号 A1→A2，B1→B2

连接类型 叠加阀板

大小 10

驱动类型 机械驱动

端口数 5.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 2.64

力士乐REXROTH单向阀Z2S10A1-3X/

R900407424 Z2S10A1-37/

公称尺寸 10，A1 → A2，机械操作

高功率范围的工业液压阀。在选定的连接处可靠地切断油流。

阀座阀

直接操作

开启压力1.5巴

产品特性

连接图像 ISO 4401-05-04-0-05

产品系列 Z2S10

压力[bar] 315

体积流量[l/min] 120

活塞符号 A1→A2

连接类型 中间组件

标称尺寸 10.

操作类型 具有机械操作

连接数 4.

开关位置数量 2.

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 2.64

力士乐REXROTH先导式单向阀

Z2S 16

规格 16

组件系列 5X

大工作压力 315 bar

大流量 300 l/min

用于垂直叠加的叠加阀

油口安装面符合 ISO 4401-07-07-0-05

用于一个或两个执行机构油口的无泄漏阻塞，可选

不同的开启压力

带预开口

单向阀安装套件可单独使用

防腐蚀设计

Z2S 型单向阀是采用叠加阀板设计的先导式单向阀。

用于一个或两个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。

在方向A1到A2 或 B1 到B2 上，可以自由流动；在相反方向上，流动被阻塞。

例如，如果阀门的流向是从A1到A2，控制阀芯将向 B 侧方向移动，打开球座阀并推动阀心偏离其阀座。液压油现在即可从B2 流向B1。

为了可以安全地封闭球座阀，必须液压卸载控制阀芯（请参阅油路示例）。

预开口

由于预开口的存在，加压液体可以进行衰减降压。这样避免了可能的换向冲击。

由于使用的是具有扩大的开口控制面积比的两级设置，使用较低的先导压力也可以安全卸载。

德国力士乐REXROTH液压锁订货号和型号：

R900328797 Z2S16-1-51/

R900402493 Z2S16A2-51/

R900402493 Z2S16A2-5X

R900328799 Z2S16B1-51

力士乐REXROTH叠加式单向阀 Z2S16-1-5X/

R900328797 Z2S16-1-51/

公称尺寸 16，A1 → A2，B1 → B2，机械操作

高性能范围内的工业液压阀。在选定的连接处可靠地关闭油流。

座阀

直动式

连接图 ISO 4401-07-07-0-05

压力 [bar] 315

体积流量 [l/min] 300

活塞符号 A1→A2，B1→B2

连接类型 中间组装

标称尺寸 16

驱动类型 带机械操作

连接数 4

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封元件 NBR

重量 [kg] 6.86

力士乐REXROTH先导式单向阀

Z2S 22

规格 25

组件系列 5X

大工作压力 315 bar

大流量 450 l/min

用于垂直叠加的叠加阀

油口安装面符合 ISO 4401-08-08-0-05

用于一个或两个执行机构油口的无泄漏阻塞，可选

不同的开启压力

预开口标准

单向阀安装套件可单独使用

可应要求提供特殊型号

Z2S 型单向阀是采用叠加阀板设计的先导式单向阀。

用于一个或两个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。

在方向A1到A2 或 B1 到B2 上，可以自由流动；在相反方向上，流动被阻塞。

例如，如果阀门的流向是从A1到A2，控制阀芯将向 B 侧方向移动，打开球座阀并推动阀心偏离其阀座。液压油现在即可从B2 流向B1。

为了可以安全地封闭球座阀，必须液压卸载控制阀芯（请参阅油路示例）。

预开口

由于预开口的存在，加压液体可以进行衰减降压。这样避免了可能的换向冲击。

由于使用的是具有扩大的开口控制面积比的两级设置，使用较低的先导压力也可以安全卸载。

德国力士乐REXROTH单向阀订货号和型号：

R900433031 Z2S22-2-51/

R900433031 Z2S22-2-5X

R900432915 Z2S22-1-51

R900433032 Z2S22A1-51/

R900433037 Z2S22B1-51/

力士乐REXROTH叠加式单向阀 Z2S22A1-5X/

R900433032 Z2S22A1-51/

公称尺寸 25，A1 → A2，机械操作

高性能范围内的工业液压阀。在选定的连接处可靠地关闭油流。

座阀

直动式

连接图 ISO 4401-08-08-0-05

压力 [bar] 315

体积流量 [l/min] 450

活塞符号 A1 → A2

连接类型 中间组装

标称尺寸 25

驱动类型 带机械操作

连接数 4

开关位置数 2

电气连接说明 0

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 12.72

力士乐单向阀Z2S6B1-66/
