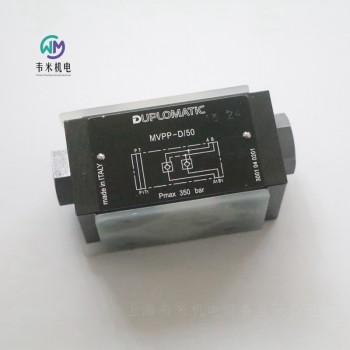

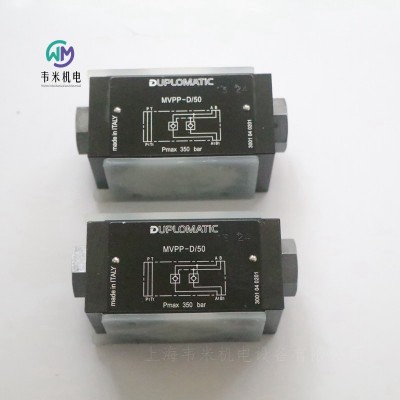

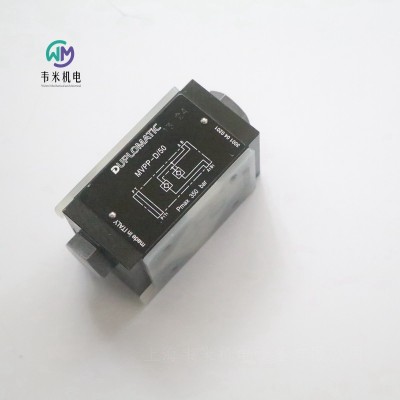

意大利DUPLOMATIC单向阀MVPP-D/50

意大利DUPLOMATIC单向阀MVPP-D/50，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

意大利迪普马DUPLOMATIC先导式单向阀MVPP

叠加式

ISO 4401-03

高工作压力 350 bar

MVPP型阀是一种叠加式液控单向阀（依靠弹簧关闭和锥阀芯密封）。其安装面尺寸符合ISO 4401标准。

该阀的主要作用：

阻止油液一个方向的流动；

如果先导压力将阀打开，允许油液在上述方向流动；

允许油液另一个方向自由流动。

MVPP型阀通常安装于符合ISO 4401-03（CETOP 03）标准的电磁换向阀之下，也能够和其它符合ISO 4401-03标准的阀组合成叠加阀组。

结构

结构“SA” - “SB”：用于对执行机构位置的单向锁紧。

结构“D”：用于对执行机构位置的双向锁紧。

术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）

大工作压力  350bar

单向阀开启压力  3bar

控制管路大流量  50l/min

自由流动管路大流量  75l/min

密封腔与先导口的压力比  3,4:1

环境温度范围 -20 / +50  °C

油液温度范围 -20 / +80  °C

油液粘度范围 10 ÷ 400  cSt

油液允许的高污染等级 根据ISO 4406:1999等级 20/18/15

推荐油液粘度  25 cSt

质量： 1.3kg

液压油

使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。

迪普马DUPLOMATIC单向阀订货型号：

MVPP-D/50

MVPP-SA/50

MVPP-SB/50

迪普马DUPLOMATIC电磁换向阀DS5系列

板式安装

ISO 4401-05 (CETOP 05)

高工作压力 320 bar

大流量 150 l/min

直动式底板安装方向控制阀，底板安装面符合ISO 4401(CETOP RP121H) 标准。

该阀提供三通或四通设计，并且根据油口排列具有各种可互换的阀芯。

阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。采用了带有可互换线圈的湿式电磁铁）。

该阀可采用直流或者交流电磁铁。直流电磁铁也可采用交流供电。但需使用带桥式整流器的插头。

直流电磁换向阀DS5 可提供以下几种特殊形式：

带Y口底板外泄口

带平稳换向

带可调平稳换向

液压油

使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封(代号N)。

对于HFDR 油液，使用FPM 密封（代号V）。

若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。

当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。

请注意保持液压油稳定的物理和化学性能。

电磁铁

电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。

线圈通过螺纹环固定在铁芯上，可旋转以适应可用的安装空间。

安装

具有弹簧对中和复位的阀可在任意方向安装；不带弹簧，机械定位的RK型阀必须纵向轴水平安装。

阀可通过螺钉或者螺栓安装在平面上。如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。

电气插头

电磁阀提供时都不带插头。带K1型标准电气连接的线圈(DIN 43650)，插头可以单独订购。需要订购的插头订货型号见目录49 000。K2和K7型的连接形式，相应的插头不能单独提供。

意大利迪普马DUPLOMATIC电磁阀订货型号：

DS5-RK/12N-D24K1

DS5-RK/12N-A230K1

DS5-S1/12N-D24K1

DS5-S1/12N-A230K1

DS5-S20/12N-D24K1

DS5-S4/12N-D24K1

DS5-S4/12N-A230K1

DS5-TA/12N-D24K1

DS5-TA/14N-D24K1

DS5-TA/12N-D24K1/CM

DS5-TA/12N-A230K1

DS5-TB/12N-D24K1

DS5-TA02/12N-D24K1

DS5-S2/12N-D24K1

DS5-S2/12N-A230K1

DS5-S3/12N-A110K1

DS5-S3/12N-D24K1

DS5-S3/12N-D24K1/W7

DS5-S3/12N-A230K1

DS5-S10/12N-D24K1

DS5-SA2/12N-D24K1

DS5-SA2/12N-A230K1

DS5-S9/14N-D24K1/F/CM

意大利迪普马DUPLOMATIC电磁方向座阀DT03系列

板式安装ISO 4401-03 (CETOP 03)

高工作压力 250 bar

大流量 25 l/min

直动式方向控制阀带锥形阀座密封。

分为两通或者三通两种形式，且两通阀双向均可密封。

浸油式无渗漏电磁铁，可由直流和交流电源供电。

阀芯机能

-阀芯机能 “A”, “B”, “C”, “D”: 3通, 2位电磁阀。

-阀芯机能 “E”, “F”, “G”, “H”: 2通, 2位电磁阀。

技术参数 （在温度50°C，油液粘度36 cSt条件下测得）

大工作压力  250bar

大流量  25l/min

环境温度范围  -25...50℃

油液温度范围  -20...80℃

油液粘度范围  10 ÷ 400cSt

油液允许的高污染等级  根据 ISO 4406:1999 等级20/18/15

推荐油液粘度  25cSt

重量1.3kg

液压油

使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封。对于HFDR 油液，使用FPM 密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。

请注意保持液压油稳定的物理和化学性能。

电气性能

电磁铁

电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。线圈通过螺母固定在铁芯上，可沿轴360°旋转，以适应空间需求。交流或者直流的同类型不同电压的线圈可以互换。

供电电压波动范围  ± 10% Vnom

负载率  100%

电磁兼容性(EMC)  符合2004/108/CE

低压  符合2006/95/CE

保护等级：

绝缘等级 (CEI EN 60529)  IP 65

线圈绝缘 (VDE 0580)  H级

浸透  F级

电流和功率消耗

表中数据列出了不同线圈的消耗值。交流电源供电时，必须使用 “D” 型插头(内置整流器)和RAC线圈。整流电流通过桥式整流器提供，外置于或者集成在“D”型插头中，位于交流电源(24V  110V, /50 或者/60 Hz)和线圈之间。

线圈  24V-CC

电压  24V

20°C时电阻值  21.8Ω

电流消耗  1.10A

功率消耗  26.4W

线圈代码  1902051

切换时间

表中所示数据是在流量Q = 10 l/min，压力p = 210 bar工作条件下，使用温度为50°C，粘度为36 cSt的矿物油，并且供电电压为额定电压 90% 时测得的。

时间 (±10%)

得电打开  30 ms

断电关闭  50 ms

电气插头

电磁阀提供时都不带插头。插头须单独订购。

意大利迪普马DUPLOMATIC电磁阀订货型号：

DT03-3C/10-24V-CC

DT03-3C/10-220RAC

意大利DUPLOMATIC单向阀MVPP-D/50
