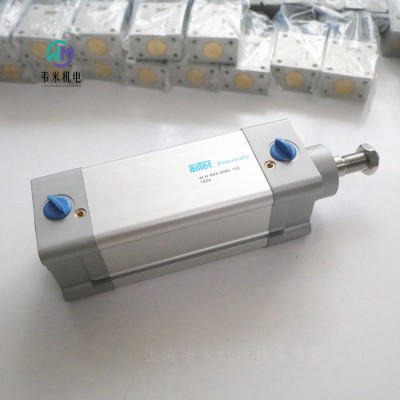

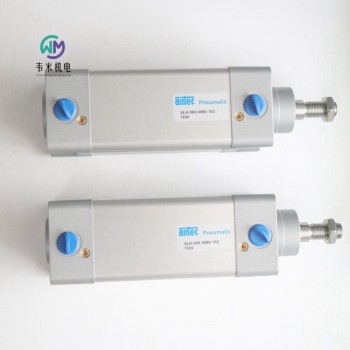

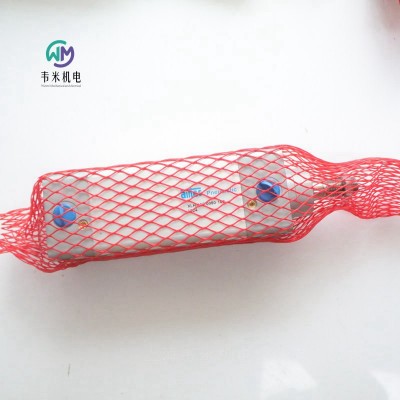

AIRTEC气缸XLH-063-0080-102

AIRTEC气缸XLH-063-0080-102，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

德国AIRTEC爱尔泰克型材气缸XL系列

技术特点

直径：32 mm至125 mm

大行程：2.800 mm

温度范围：-20°C…+80°C

缓冲长度： 27...44mm²

接口：G1/8、G1/4、G3/8、G1/2

6bar时的理论作用力：420...6480N

活塞杆螺纹：M10x1.25、M12x1.25、M16x1.5、M20x1.5、M27x2

工作原理：1...10bar（14.5...145psi）

ATEX：可选

版本：

低温型-40°C…+80°C

高温型-10°C…+150°C

低摩擦设计

介质：根据ISO 8573-1:2010，7:2:4级，过滤、无油和干燥的压缩空气，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。

材料：

气缸管:铝材（阳极氧化处理)

端盖:压铸铝（涂漆处理)

活塞杆:镀铬（标准)–不锈钢

密封:PU/NBR

双作用气缸，两侧具有可调节的气动末端位置阻尼。带有位置检测功能，可通过气缸开关进行非接触式位置查询。

可根据要求提供特殊行程长度。

XL=基本版本。

XLBS=带气动制动的气缸。

XLR=锁紧装置缓冲。

000-不锈钢活塞杆

050-标准（镀铬锈钢活塞杆)

070-双活塞杆，活塞直径32-63 mm

400-不锈钢双头活塞杆

450-双头活塞杆，

设计与功能

双作用铝制气缸带有整套传感器槽、可调衬垫和接近传感器的永磁铁。传感器可以直接安装在铝制的槽中。标i淮行程长度参看下表，附加长度可按用户要求提供。

这个系列的阀门符合94/9/EG (ATEX)标准，设计为防爆型。

050, 054, 000, 004

双作用，两侧可调，气动末端位置阻尼，位置检测

152, 102

双作用，两侧可调，气动末端位置阻尼

450, 454, 400, 404

双作用，连续活塞杆，两侧可调，气动末端位置阻尼，位置检测

552, 502

双作用连续活塞杆，两侧可调，气动末端位置阻尼

德国爱尔泰克AIRTEC型材气缸订货型号：

XL-050-0075-050

XL-032-1000-050

XL-050-0160-050

XL-050-0320-050

XL-050-0100-050

XL-050-0025-050

XL-050-0050-050

XL-050-0200-050

XL-063-0100-050

XL-063-0320-050

XLH-063-0080-102

XLBSP-125-1000-000

德国爱尔泰克AIRTEC电磁阀MF-24系列

工作连接G1/8

标称宽度4 mm

温度范围-10°C+70℃

介质：符合ISO 8573-1:2010要求的过滤、无油和干燥压缩空气，等级7:2:4Ω，无腐蚀性成分。

材料外壳：铝阳极氧化，塑料，密封件：NBR和POM，内部零件：铝，不锈钢和Ms

额定电压24 V DC，±10%

每个磁体功耗2 W

根据EN 60529，防护等级IP 65

电动柱塞阀。接通电压后，阀门切换。阀门配备有锁定手动辅助驱动装置。驱动由螺丝刀完成。

MF-04-510-HN-412

二位五通，单线圈，空气弹簧复位

MF-24-520-HN-412

二位五通，双线圈，空气弹簧复位

MF-24-530-HN-412

MF-24-530-HN DC24V

三位五通，双线圈，空气弹簧复位，中间位置关闭

MF-24-533-HN-112

MF-24-533-HN-412

三位五通，双线圈，空气弹簧复位，中间位置打开

德国爱尔泰克AIRTEC电磁阀MF-07系列

技术特点

连接：底板，工作连接G1/4

标称尺寸：9-10 mm

温度范围：-10°C+70℃

防护等级：IP 65

阀门型号：

二位五通、三位五通

可用电压：

直流：12V、24V

交流：24V、115V、230V

连接底板和G1/4

温度范围-10°C+70℃

介质：符合ISO 8573-1:2010要求的过滤、无油和干燥压缩空气，等级7:2:4Ω，无腐蚀性成分。

材料外壳：铝阳极氧化，密封件：NBR和POM，内部零件：铝、不锈钢和Ms

根据EN 60529，防护等级IP 65

电动柱塞阀。接通电压后，阀门切换。阀门配备有锁定手动辅助驱动装置。驱动由螺丝刀完成。

底板安装的安装螺钉包含在交付范围内。

MF-07-510-HN-XXX

二位五通，单线圈，空气弹簧复位

MF-07-511-HN-XXX

二位五通，单线圈，机械弹簧复位

MF-07-520-HN-XXX

二位五通，双线圈，空气弹簧复位

MF-07-530-HN 24V

MF-07-530-HN-142

MF-07-530-HN-XXX

MF-07-530-HN DC24V

三位五通，双线圈，空气弹簧复位，中心位置关闭

MF-07-533-HN-XXX

三位五通，双线圈，空气弹簧复位，中心位置打开

德国AIRTEC电磁阀MN-06系列

技术特点

连接：G1/4，Namur

标称宽度：6 mm

流量： 750NL/min

温度范围：-10°C…+70°C

防护等级：IP 65

ATEX：可选

阀门型号：

3/2路、二位五通、3/3路

重量：0.32kg  0.46kg

可用电压：

直流：12V，24V

交流：24V、115V、230V

介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，等级7:2:4µ，无腐蚀性成分。作为减损，压力露点必须至少比环境温度低10°C。

材料外壳：铝阳极氧化，塑料，密封件：NBR和POM，

内部零件：铝、不锈钢和Ms

根据EN 60529，防护等级为IP 65

可提供符合2014/34/EU（ATEX）的版本。

电动柱塞阀。接通电压后，阀门切换。这些阀门配有锁定手动辅助驱动装置。用螺丝刀驱动。

包括安装螺钉、编码销和O型环

AIRTEC二位三通电磁阀

MN-06-310-HN

MN-06-310-HN DC24V

MN-06-311-HN

MN-06-311-HN DC24V

AIRTEC二位五通电磁阀

MN-06-510-HN

MN-06-510-HN DC24V

MN-06-510-HN+23-SP-011-412

MN-06-511-HN

MN-06-511-HN DC24V

MN-06-511-HN AC230V

MN-06-511-HN+23-SP-011-412

MN-06-520-HN

AIRTEC三位五通电磁阀

MN-06-530-HN

德国爱尔泰克AIRTEC电磁阀MI系列

技术特点

连接：ISO 5599/1

标称宽度：9 mm至14 mm

温度范围：-10°C+70℃

防护等级：IP 65

ATEX：可选

阀门型号：

二位五通，三位五通

可用电压：

直流：12V、24V

交流：24V、115V、230V

连接ISO 5599/1

标称

尺寸1:9 mm

尺寸2:13 mm

尺寸3:14 mm

温度范围-10°C+70℃

介质：符合ISO 8573-1:2010要求的过滤、无油和干燥压缩空气，等级7:2:4Ω，无腐蚀性成分。

材料外壳：铝阳极氧化，密封件：NBR和POM，内部零件：铝、不锈钢和Ms

根据EN 60529，防护等级IP 65

可提供符合2014/34/EU（ATEX）的版本。

电动柱塞阀。接通电压后，阀门切换。阀门配备有锁定手动辅助驱动装置。驱动由螺丝刀完成。

MI-01-510-HN-112

MI-01-511-HN-XXX

MI-02-510-HN-112

MI-02-511-HN-XXX

MI-03-510-HN-127

MI-03-511-HN-XXX

二位五通，单线圈，机械弹簧复位

MI-01-520-HN-XXX

MI-01-520-HN DC24V

MI-01-520-HN+23-SP-011-412

MI-02-520-HN-XXX

MI-03-520-HN-XXX

二位五通，双线圈

MI-01-530-HN-XXX

MI-02-530-HN-XXX

MI-03-530-HN-XXX

三位五通，双线圈，中间位置关闭

MI-01-533-HN-XXX

MI-02-533-HN-XXX

MI-03-533-HN-XXX

三位五通，双线圈，中间位置打开

德国AIRTEC电磁阀MS-18系列

技术特点

连接：G1/8

标称宽度：1.4mm

流量： 56NL/min

温度范围：-10°C…+70°C

防护等级：IP 65

ATEX：可选

阀门型号：

3/2路

可用电压：

直流：12V，24V

交流：24V、115V、230V

介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力点须至少比低环境温度低10°C。

材料外壳：铝阳极氧化，塑料，密封件：NBR和POM，

内部零件：铝、不锈钢和Ms

根据EN 60529，防护等级为IP 65

可提供符合2014/34/EU（ATEX）的版本。

电动阀座阀。接通电压后，阀门切换。这些阀门配备有手动应急操作。用螺丝刀驱动。

设计与功能

提动阀结构，弹簧复位，可持续通电。型号MSO(常开)）电磁阀供气口在3口。

在型号MS-18-310/n-HN和MSO-18-310/n-HN中，字母n表示阀的数量。n大为6。

以下所有系列的阀可配防爆线圈，且符合欧洲94/9/1EQ(ATEX)防爆标准。

MS-18-310-HN

3/2路，单线圈，机械弹簧，静止位置关闭

MS-18-310/n-HN

3/2路，单线圈，机械式

爱尔泰克二位三通电磁阀

MS-18-310-HN

MS-18-310-HN-412

MS-18-310/2-HN

MSO-18-310/2-HN

MS-18-310/3-HN

MSO-18-310-HN

MSO-18-310/3-HN

MS-18-310/4-HN

MSO-18-310/4-HN

MS-18-310/5-HN

MSO-18-310/5-HN

MS-18-310/6-HN

MSO-18-310/6-HN

MS-18-310/4-HN+23-SP-011-427

MS-18-310/4-HN+23-SP-011-412

MS-25-310-HN AC230V

德国AIRTEC气动阀P-05系列

气控阀

3/2，G1/8

750 Nl/min(0.762 Cv)

连接G1/8

标称宽度6 mm

温度范围-10°C…+70°C

介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力露点须至少比低环境温度低10°C。

材料外壳：铝阳极氧化，密封：NBR和POM，

内部零件：铝、不锈钢和Ms

可提供符合2014/34/EU（ATEX）的版本。

气动柱塞阀。向阀门施加压力。

设计与功能

当控制口10或12有气信号时，阀换向。

P-05-322，P-05-322-Q的12口为先控制口。

P-05-312,P-05-320-Q和P-05-322-Q适用于真空(-0.95...10 bar /-14..175 psi)

气路板安装系列R-181/n。

符合欧洲94/9/EG（ATEX）防爆标准。

订货号：P-05-310  P-05-311  P-05-312  P-05-320  P-05-322

型号与功能

P-05-310：3/2单气控气复位

P-05-311  P-05-312：3/2单气控弹簧复位

P-05-320：3/2双气控

P-05-322：3/2双气控先控制

接口：G 1/8

通径：6mm

流量：750Nl/min

压力范围

P-05-310：2...10bar

P-05-311：1...10bar

P-05-312：0.95...10bar

P-05-320  P-05-322：0...10bar

控制压力范围：

P-05-312  P-05-320  P-05-322：2...10bar

温度范围：-10℃...+70℃

材料：

阀体：铝（阳极氧化）

内部零件：铝、黄铜、不锈钢

密封圈：NBR和POM

重量

型号与功能

P-05-310：0.156kg

P-05-311：0.158kg

P-05-312：0.195kg

P-05-320  P-05-322：0.2kg

气控阀

5/2，5/3，G1/8

750 Nl/min(0.762 Cv)

设计与功能

当控制口12或14有气信号时，阀换向。

P-05-522，P-05-522-Q的14口为优先控制口。

P-05-520-Q和P-05-522-Q适用于真空(-0.95...10 bar /-14..175 psi)

安装气路板，系列R-181/n，系列R-183/n。

符合欧洲94/9/EG（ATEX）防爆标准。

订货号：P-05-510 P-05-511 P-05-520 P-05-522 P-05-530 P-05-533 P-05-534

接口：G 1/8

通径：

P-05-510 P-05-511 P-05-520 P-05-522：6mm

P-05-530 P-05-533 P-05-534：5mm

压力范围：

P-05-510：2...10bar

P-05-511 P-05-520 P-05-522 P-05-530 P-05-533 P-05-534：0...10bar

控制压力范围：

P-05-511：3...10bar

P-05-520 P-05-522 ：2...10bar

P-05-530 P-05-533 P-05-534：3...10bar

温度范围：-10℃...+70℃

材料：

阀体：铝（阳极氧化）

内部零件：铝、黄铜、不锈钢

密封圈：NBR和POM

重量：

P-05-510：0.2kg

P-05-511：0.205kg

P-05-520 P-05-522 P-05-530 P-05-533 P-05-534：0.245kg

AIRTEC气缸XLH-063-0080-102
