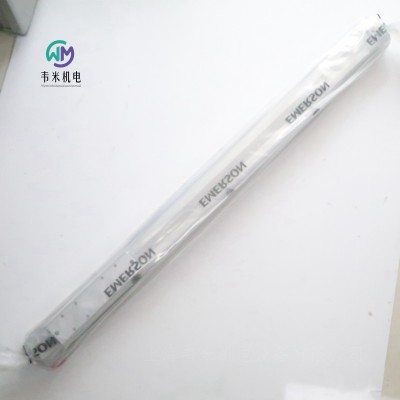

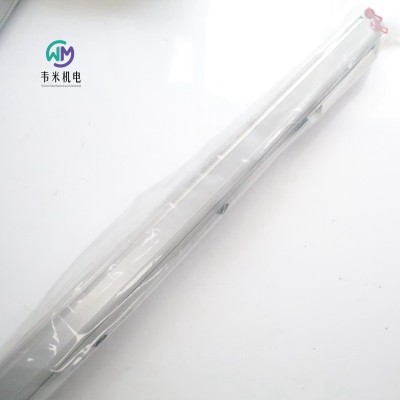

安沃驰无杆气缸R480141474

安沃驰无杆气缸R480141474，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

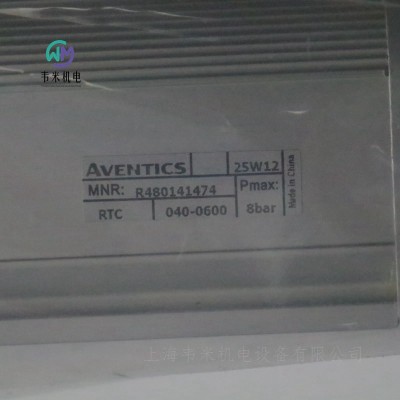

安沃驰AVENTICS无杆气缸, RTC-BV系列 R480141474

RTC-DA-040-0600-BV-MM00S00BLP000P0P0

AVENTICS  RTC 系列无杆气缸

安沃驰 RTC 系列无杆气缸尺寸紧凑，提供优化的行程长度。RTC 系列无杆气杆除了常用设备选项丰富外，还拥有独特的椭圆形活塞和一件式滑块/活塞单元两大特点。他们提供四种变型：基础型、滑动轴承、紧凑导轨和用于大负载的重型型号。因关键强度不同，因此囊括了各种位移和位置的应用。这大大节省了空间，且便于机器设计。应用范围从直径 16 mm的活塞直径延长到 80 mm，行程长度长达 9900 mm。该系列气缸重复精度高，并且覆盖从 ...0.01 m/s到 > 20 m/s 的大速度范围。

规格

活塞-φ40 mm

行程600 mm

接口G 1/4

实用原则双作用式

磁性销钉带磁性活塞

引导集成化导杆

版本 无杆气缸Basic Version

活塞力792 N

确定活塞推力的压力6,3 bar

缓冲长度20 mm

缓冲能量10 J

缓冲气动

缓冲可调节的

大速度5 m/s

大行程9900 mm

小运行压力2 bar

大运行压力8 bar

低环境温度-10 °C

高环境温度60 °C

介质压缩空气

压缩空气中的含油量 小.,0 mg/m3

压缩空气中的含油量 大1 mg/m3

颗粒大小 max.5 μm

重量 0 mm行程2.09 kg

重量 +10 mm行程0.044 kg

特点

椭圆形活塞可以实现更高的负载和扭矩，以及高度紧凑的设计

品种齐全，拥有多个变体和选项，可以根据应用进行单独配置

一体式滑块和活塞增加了稳定性

通过特殊的内部密封条和润滑脂，实现了小的泄漏和较宽的速度范围

安沃驰AVENTICS短行程气缸, 系列 KHZ 0822010535

KHZ-DA-025-0030-O

安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。

规格

活塞- φ25 mm

行程30 mm

实用原则双作用式

缓冲弹性

防尘圈材料聚氨酯

确定活塞推力的压力6,3 bar

缩回运动的活塞力260 N

伸出运动的活塞力309 N

低环境温度-25 °C

高环境温度80 °C

小运行压力1 bar

大运行压力10 bar

接口G 1/8

活塞杆螺纹M5

冲撞能量0.1 J

重量 0 mm行程0.164 kg

重量 +10 mm行程0.03 kg

介质温度小值-25 °C

介质温度大值80 °C

介质压缩空气

颗粒大小 max.50 μm

压缩空气中的含油量 小.,0 mg/m3

压缩空气中的含油量 大5 mg/m3

活塞杆不锈钢

活塞材料晴纶橡胶

特点

 8 mm ... 100 mm

大行程 100 mm

用于短而窄的安装空间

非旋转活塞杆，通过前面板实现

安沃驰AVENTICS微型气缸, 系列 MNI 0822333505

MNI-DA-20-0100-D-31-01-1-00-000-00

规格

标准ISO 6432

活塞- φ20 mm

行程100 mm

实用原则双作用式

缓冲气动

缓冲可调节的

磁性销钉带磁性活塞

ATEXATEX 中可选

后耳环, 集成式集成式钩形安装件

防尘圈材料聚氨酯

确定活塞推力的压力6,3 bar

缩回运动的活塞力166 N

伸出运动的活塞力198 N

低环境温度-25 °C

高环境温度80 °C

小运行压力1 bar

大运行压力10 bar

接口G 1/8

活塞杆螺纹M8

缓冲长度13 mm

缓冲能量1.5 J

重量0.25 kg

重量 0 mm行程0.16 kg

重量 +10 mm行程0.009 kg

大行程1100 mm

特点

坚固耐用、节省空间的设计

特点是耐用性佳，使用寿命长。

提供 10 mm 至 25 mm 直径的活塞

提供的配置有单/直通活塞杆、弹性/调节缓冲、带/不带电磁检测、非旋转活塞杆、ATEX

安沃驰AVENTICS短行程气缸, 系列 KHZ 0822010556

KHZ-DA-040-0040-O

安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。

规格

活塞- 40 mm

行程40 mm

实用原则双作用式

缓冲弹性

防尘圈材料聚氨酯

确定活塞推力的压力6,3 bar

缩回运动的活塞力720 N

伸出运动的活塞力792 N

低环境温度-25 °C

高环境温度80 °C

小运行压力0.6 bar

大运行压力10 bar

接口G 1/8

活塞杆螺纹M6

冲撞能量0.24 J

重量 0 mm行程0.285 kg

重量 +10 mm行程0.052 kg

介质温度小值-25 °C

介质温度大值80 °C

介质压缩空气

颗粒大小 max.50 μm

压缩空气中的含油量 小.,0 mg/m3

压缩空气中的含油量 大5 mg/m3

活塞杆不锈钢

活塞材料晴纶橡胶

特点

 8 mm ... 100 mm

大行程 100 mm

用于短而窄的安装空间

非旋转活塞杆，通过前面板实现

安沃驰AVENTICS型材气缸符合 ISO 15552 标准， PRA 系列 0822120002

PRA-DA-032-0050-0-2-2-1-1-1-BAS

AVENTICS PRA 系列型材气缸 (ISO 15552)

安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。

SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上，在充分的工作舒适度下进行良好的距离测量。

规格

标准ISO 15552

活塞- φ32 mm

行程50 mm

实用原则双作用式

缓冲气动

缓冲可调节的

磁性销钉带磁性活塞

合格证书ATEX 中可选

ATEXATEX 中可选

防尘圈材料聚氨酯

确定活塞推力的压力6,3 bar

缩回运动的活塞力435 N

伸出运动的活塞力505 N

低环境温度-20 °C

高环境温度80 °C

小运行压力1.5 bar

大运行压力10 bar

接口G 1/8

活塞杆螺纹M10x1,25

缓冲长度16.5 mm

缓冲能量4.8 J

重量 0 mm行程0.5 kg

重量 +10 mm行程0.022 kg

大行程1600 mm

介质温度小值-20 °C

特点

6 mm T 型插槽和 4 mm C 型插槽，可以轻松、快速而又紧凑地安装各种传感器

提供 32 mm 至 125 mm 直径的活塞

模块化密封系统，适应性强

端部气动缓冲

额外弹性阻尼元件

配置器中提供各种变型和配件

安沃驰AVENTICS微型气缸, 系列 MNI 0822333508

MNI-DA-20-0200-D-31-01-1-00-000-00

规格

标准ISO 6432

活塞- 20 mm

行程200 mm

实用原则双作用式

缓冲气动

缓冲可调节的

磁性销钉带磁性活塞

ATEXATEX 中可选

后耳环, 集成式集成式钩形安装件

防尘圈材料聚氨酯

确定活塞推力的压力6,3 bar

缩回运动的活塞力166 N

伸出运动的活塞力198 N

低环境温度-25 °C

高环境温度80 °C

小运行压力1 bar

大运行压力10 bar

接口G 1/8

活塞杆螺纹M8

缓冲长度13 mm

缓冲能量1.5 J

重量0.34 kg

重量 0 mm行程0.16 kg

重量 +10 mm行程0.009 kg

大行程1100 mm

特点

坚固耐用、节省空间的设计

特点是耐用性佳，使用寿命长。

提供 10 mm 至 25 mm 直径的活塞

提供的配置有单/直通活塞杆、弹性/调节缓冲、带/不带电磁检测、非旋转活塞杆、ATEX

安沃驰AVENTICS微型气缸, 系列 MNI 0822334202

MNI-DA-25-0025-U-31-01-1-00-000-00

AVENTICS MNI 系列小型气缸 (ISO 6432)

安沃驰 MIN 系列 (ISO 6432) 圆筒气缸用于通用机器构造，特点是坚固耐用，使用寿命长。

规格

标准ISO 6432

活塞-φ25 mm

行程25 mm

实用原则双作用式

缓冲弹性

磁性销钉带磁性活塞

合格证书ATEX 中可选

ATEXATEX 中可选

后耳环, 集成式集成式钩形安装件

防尘圈材料聚氨酯

确定活塞推力的压力6,3 bar

缩回运动的活塞力260 N

伸出运动的活塞力309 N

低环境温度-25 °C

高环境温度80 °C

小运行压力1 bar

大运行压力10 bar

接口G 1/8

活塞杆螺纹M10x1,25

冲撞能量0.35 J

重量0.2815 kg

重量 0 mm行程0.249 kg

重量 +10 mm行程0.013 kg

大行程1300 mm

介质温度小值-25 °C

特点

坚固耐用、节省空间的设计

特点是耐用性佳，使用寿命长。

提供 10 mm 至 25 mm 直径的活塞

提供的配置有单/直通活塞杆、弹性/调节缓冲、带/不带电磁检测、非旋转活塞杆、ATEX

安沃驰AVENTICS短行程气缸, 系列 KHZ 0822010621

KHZ-DA-020-0010-M

安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。

规格

活塞-φ20 mm

行程10 mm

实用原则双作用式

缓冲弹性

磁性销钉带磁性活塞

防尘圈材料聚氨酯

确定活塞推力的压力6,3 bar

缩回运动的活塞力148 N

伸出运动的活塞力198 N

低环境温度-25 °C

高环境温度80 °C

小运行压力1 bar

大运行压力10 bar

接口M5

活塞杆螺纹M5

冲撞能量0.08 J

重量 0 mm行程0.092 kg

重量 +10 mm行程0.021 kg

介质温度小值-25 °C

介质温度大值80 °C

介质压缩空气

颗粒大小 max.50 μm

压缩空气中的含油量 小.,0 mg/m3

压缩空气中的含油量 大5 mg/m3

活塞杆不锈钢

特点

 8 mm ... 100 mm

大行程 100 mm

用于短而窄的安装空间

非旋转活塞杆，通过前面板实现

安沃驰AVENTICS型材气缸符合 ISO 15552 标准， PRA 系列 0822121003

PRA-DA-040-0080-0-2-2-1-1-1-BAS

AVENTICS PRA 系列型材气缸 (ISO 15552)

安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。

SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上，在充分的工作舒适度下进行良好的距离测量。

规格

标准ISO 15552

活塞- φ40 mm

行程80 mm

实用原则双作用式

缓冲气动

缓冲可调节的

磁性销钉带磁性活塞

合格证书ATEX 中可选

ATEXATEX 中可选

防尘圈材料聚氨酯

确定活塞推力的压力6,3 bar

缩回运动的活塞力660 N

伸出运动的活塞力790 N

低环境温度-20 °C

高环境温度80 °C

小运行压力1.5 bar

大运行压力10 bar

接口G 1/4

活塞杆螺纹M12x1,25

缓冲长度19 mm

缓冲能量9 J

重量 0 mm行程0.65 kg

重量 +10 mm行程0.032 kg

大行程1900 mm

介质温度小值-20 °C

特点

6 mm T 型插槽和 4 mm C 型插槽，可以轻松、快速而又紧凑地安装各种传感器

提供 32 mm 至 125 mm 直径的活塞

模块化密封系统，适应性强

端部气动缓冲

额外弹性阻尼元件

配置器中提供各种变型和配件

安沃驰AVENTICS微型气缸, 系列 MNI 0822034203

MNI-DA-25-0050-U-01-01-1-00-000-00

AVENTICS MNI 系列小型气缸 (ISO 6432)

安沃驰 MIN 系列 (ISO 6432) 圆筒气缸用于通用机器构造，特点是坚固耐用，使用寿命长。

规格

标准ISO 6432

活塞- φ25 mm

行程50 mm

实用原则双作用式

缓冲弹性

合格证书ATEX 中可选

ATEXATEX 中可选

后耳环, 集成式集成式钩形安装件

防尘圈材料聚氨酯

确定活塞推力的压力6,3 bar

缩回运动的活塞力260 N

伸出运动的活塞力309 N

低环境温度-25 °C

高环境温度80 °C

小运行压力1 bar

大运行压力10 bar

接口G 1/8

活塞杆螺纹M10x1,25

冲撞能量0.35 J

重量0.298 kg

重量 0 mm行程0.233 kg

重量 +10 mm行程0.013 kg

大行程1300 mm

介质温度小值-25 °C

介质温度大值80 °C

特点

坚固耐用、节省空间的设计

特点是耐用性佳，使用寿命长。

提供 10 mm 至 25 mm 直径的活塞

提供的配置有单/直通活塞杆、弹性/调节缓冲、带/不带电磁检测、非旋转活塞杆、ATEX

安沃驰AVENTICS微型气缸, 系列 MNI 0822333505

MNI-DA-20-0100-D-31-01-1-00-000-00

AVENTICS MNI 系列小型气缸 (ISO 6432)

安沃驰 MNI 系列 (ISO 6432) 圆筒气缸用于通用机器构造，特点是坚固耐用，使用寿命长。

规格

标准ISO 6432

活塞- φ20 mm

行程100 mm

实用原则双作用式

缓冲气动

缓冲可调节的

磁性销钉带磁性活塞

ATEXATEX 中可选

后耳环, 集成式集成式钩形安装件

防尘圈材料聚氨酯

确定活塞推力的压力6,3 bar

缩回运动的活塞力166 N

伸出运动的活塞力198 N

低环境温度-25 °C

高环境温度80 °C

小运行压力1 bar

大运行压力10 bar

接口G 1/8

活塞杆螺纹M8

缓冲长度13 mm

缓冲能量1.5 J

重量0.25 kg

重量 0 mm行程0.16 kg

重量 +10 mm行程0.009 kg

大行程1100 mm

特点

坚固耐用、节省空间的设计

特点是耐用性佳，使用寿命长。

提供 10 mm 至 25 mm 直径的活塞

提供的配置有单/直通活塞杆、弹性/调节缓冲、带/不带电磁检测、非旋转活塞杆、ATEX

安沃驰AVENTICS微型气缸, 系列 MNI 0822333508

MNI-DA-20-0200-D-31-01-1-00-000-00

AVENTICS MNI 系列小型气缸 (ISO 6432)

安沃驰 MIN 系列 (ISO 6432) 圆筒气缸用于通用机器构造，特点是坚固耐用，使用寿命长。

规格

标准ISO 6432

活塞- φ20 mm

行程200 mm

实用原则双作用式

缓冲气动

缓冲可调节的

磁性销钉带磁性活塞

ATEXATEX 中可选

后耳环, 集成式集成式钩形安装件

防尘圈材料聚氨酯

确定活塞推力的压力6,3 bar

缩回运动的活塞力166 N

伸出运动的活塞力198 N

低环境温度-25 °C

高环境温度80 °C

小运行压力1 bar

大运行压力10 bar

接口G 1/8

活塞杆螺纹M8

缓冲长度13 mm

缓冲能量1.5 J

重量0.34 kg

重量 0 mm行程0.16 kg

重量 +10 mm行程0.009 kg

大行程1100 mm

特点

坚固耐用、节省空间的设计

特点是耐用性佳，使用寿命长。

提供 10 mm 至 25 mm 直径的活塞

提供的配置有单/直通活塞杆、弹性/调节缓冲、带/不带电磁检测、非旋转活塞杆、ATEX

安沃驰AVENTICS拉杆气缸R480642686

产品描述

TRB-DA-050-0630-0-2-1-1-2-1-ACC

安沃驰AVENTICS拉杆气缸ISO 15552, 系列 TRB 0822342001

TRB-DA-050-0025-0-2-2-1-1-1-BAS

规格

标准ISO 15552

活塞- φ50 mm

行程25 mm

实用原则双作用式

缓冲气动

缓冲可调节的

磁性销钉带磁性活塞

合格证书ATEX 中可选

ATEXATEX 中可选

防尘圈材料聚氨酯

确定活塞推力的压力6,3 bar

缩回运动的活塞力1035 N

伸出运动的活塞力1235 N

低环境温度-20 °C

高环境温度80 °C

小运行压力1.5 bar

大运行压力10 bar

接口G 1/4

活塞杆螺纹M16x1,5

缓冲长度17 mm

缓冲能量15 J

重量 0 mm行程1.14 kg

重量 +10 mm行程0.036 kg

大行程2100 mm

介质温度小值-20 °C

特点

提供 32 mm 至 125 mm 直径的活塞

气动缓冲

附加弹性缓冲

提供多种刮刀模块

您可以利用模块系统随时更换气缸上的刮刀，并能大大减少保养周期

配置器中提供各种变型和配件

安沃驰AVENTICS紧凑型气缸 ISO 21287, 系列 CCI R422001042

CCI-DA-016-0025-004122411000020000000000

安沃驰 CCI 系列 (ISO 21287) 气缸是创新性紧凑结构和易于清洗设计的。CCI 系列 (ISO 21287) 非常适合长冲程以及要求更高的优化周期和移动质量问题。该传感器可轻松快速地在各个侧面以及沿着气缸全长安装。

规格

标准ISO 21287

活塞- φ16 mm

行程25 mm

实用原则双作用式

缓冲弹性

磁性销钉带磁性活塞

合格证书ATEX 中可选

ATEXATEX 中可选

防尘圈材料聚氨酯

确定活塞推力的压力6,3 bar

缩回运动的活塞力95 N

伸出运动的活塞力127 N

低环境温度-20 °C

高环境温度80 °C

小运行压力1 bar

大运行压力10 bar

接口M5

活塞杆螺纹M4

冲撞能量0.15 J

重量 0 mm行程0.059 kg

重量 +10 mm行程0.016 kg

大行程300 mm

介质温度小值-20 °C

介质温度大值80 °C

介质压缩空气

特点

气缸外壳由连续铝型材制成，前后盖压入

易于清洁的设计可防止了污垢的积聚

较低的长度公差——比标准 ISO 薄型气缸短了多达 60%，因此 CCI 系列 (ISO 21287) 非常适合紧凑的机器设计

传感器可以轻松沿着气缸装配

可提供的配置——可配置特殊行程、空心活塞杆、耐高温版本或活塞杆延长等功能，包括文档和 CAD 图

提供 16 mm 至 100 mm 直径的活塞

安沃驰AVENTICS短行程气缸, 系列 KHZ 0822010630

KHZ-DA-025-0005-M

安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。

规格

活塞- φ25 mm

行程5 mm

实用原则双作用式

缓冲弹性

磁性销钉带磁性活塞

防尘圈材料聚氨酯

确定活塞推力的压力6,3 bar

缩回运动的活塞力260 N

伸出运动的活塞力309 N

低环境温度-25 °C

高环境温度80 °C

小运行压力1 bar

大运行压力10 bar

接口G 1/8

活塞杆螺纹M5

冲撞能量0.1 J

重量 0 mm行程0.178 kg

重量 +10 mm行程0.03 kg

介质温度小值-25 °C

介质温度大值80 °C

介质压缩空气

颗粒大小 max.50 μm

压缩空气中的含油量 小.,0 mg/m3

压缩空气中的含油量 大5 mg/m3

活塞杆不锈钢

特点

 8 mm ... 100 mm

大行程 100 mm

用于短而窄的安装空间

非旋转活塞杆，通过前面板实现
