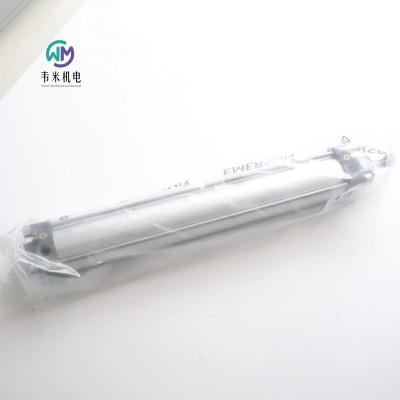

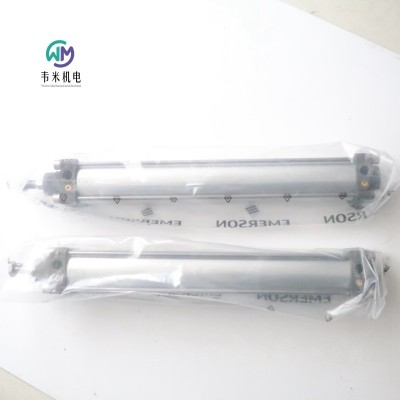

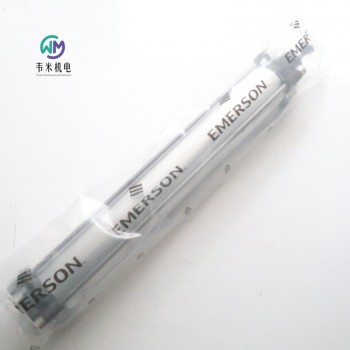

安沃驰气缸R480692094

安沃驰气缸R480692094，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

安沃驰AVENTICS拉杆气缸ISO 15552, 系列 TRB R480692094

产品描述

TRB-DA-063-0400-0122111200000000000200-B

特点

提供 32mm 至 125mm 直径的活塞

先进的气动缓冲

附加弹性缓冲

提供多种刮刀模块

您可以利用模块系统随时更换气缸上的刮刀，并能大大缩短保养周期

配置器中提供各种变型和配件

规格

标准ISO 15552

活塞- 直径63 mm

行程400 mm

实用原则双作用式

缓冲pneumaticky nastavitelné tlumení

磁性销钉Píst s magnetem

环境要求工业标准, 增加腐蚀保护

活塞杆单的

防尘圈金属防尘圈

确定活塞推力的压力6,3 bar

缩回运动的活塞力1765 N

伸出运动的活塞力1960 N

低环境温度-20 °C

高环境温度80 °C

小运行压力1.5 bar

大运行压力10 bar

接口G 3/8

活塞杆螺纹M16x1,5

缓冲长度16.5 mm

缓冲能量27 J

重量 0 mm行程1.4 kg

重量 +10 mm行程0.052 kg

大行程2500 mm

介质压缩空气

介质温度小值-20 °C

安沃驰AVENTICS拉杆气缸ISO 15552, 系列 TRB 0822342001

TRB-DA-050-0025-0-2-2-1-1-1-BAS

规格

标准ISO 15552

活塞- φ50 mm

行程25 mm

实用原则双作用式

缓冲气动

缓冲可调节的

磁性销钉带磁性活塞

合格证书ATEX 中可选

ATEXATEX 中可选

防尘圈材料聚氨酯

确定活塞推力的压力6,3 bar

缩回运动的活塞力1035 N

伸出运动的活塞力1235 N

低环境温度-20 °C

高环境温度80 °C

小运行压力1.5 bar

大运行压力10 bar

接口G 1/4

活塞杆螺纹M16x1,5

缓冲长度17 mm

缓冲能量15 J

重量 0 mm行程1.14 kg

重量 +10 mm行程0.036 kg

大行程2100 mm

介质温度小值-20 °C

特点

提供 32 mm 至 125 mm 直径的活塞

气动缓冲

附加弹性缓冲

提供多种刮刀模块

您可以利用模块系统随时更换气缸上的刮刀，并能大大减少保养周期

配置器中提供各种变型和配件

安沃驰AVENTICS紧凑型气缸 ISO 21287, 系列 CCI R422001184

产品描述

CCI-DA-025-0030-0041224110000000000016-B

特点

气缸外壳由连续铝型材制成，前后盖压入

易于清洁的设计可防止污垢的积聚

较低的长度公差 - z多可比标准 ISO 薄型气缸短 60%，因此 CCI 系列 (ISO 21287) 非常适合紧凑的机器设计

传感器可以轻松沿着气缸总长度组装

可提供的配置 - 可配置特殊冲程、空心活塞杆、耐高温版本或活塞杆延长等功能，包括文档和 CAD 图

提供 16mm 至 100mm 直径的活塞

规格

标准ISO 21287

活塞- 直径25 mm

行程30 mm

接口M5

实用原则双作用式

缓冲elastické tlumení

磁性销钉Píst s magnetem

环境要求工业标准, ATEX 中可选

活塞连杆螺纹 - 类型外螺纹

活塞杆螺纹M8x1,25

活塞杆单的

防尘圈标准工业防尘刮环

确定活塞推力的压力6,3 bar

缩回运动的活塞力260 N

伸出运动的活塞力309 N

低环境温度-20 °C

高环境温度80 °C

小运行压力1 bar

大运行压力10 bar

冲撞能量0.3 J

重量 0 mm行程0.149 kg

重量 +10 mm行程0.026 kg

大行程300 mm

介质压缩空气

介质温度小值-20 °C

安沃驰AVENTICS紧凑型气缸 ISO 21287, 系列 CCI R422001042

CCI-DA-016-0025-004122411000020000000000

安沃驰 CCI 系列 (ISO 21287) 气缸是创新性紧凑结构和易于清洗设计的。CCI 系列 (ISO 21287) 非常适合长冲程以及要求更高的优化周期和移动质量问题。该传感器可轻松快速地在各个侧面以及沿着气缸全长安装。

规格

标准ISO 21287

活塞- φ16 mm

行程25 mm

实用原则双作用式

缓冲弹性

磁性销钉带磁性活塞

合格证书ATEX 中可选

ATEXATEX 中可选

防尘圈材料聚氨酯

确定活塞推力的压力6,3 bar

缩回运动的活塞力95 N

伸出运动的活塞力127 N

低环境温度-20 °C

高环境温度80 °C

小运行压力1 bar

大运行压力10 bar

接口M5

活塞杆螺纹M4

冲撞能量0.15 J

重量 0 mm行程0.059 kg

重量 +10 mm行程0.016 kg

大行程300 mm

介质温度小值-20 °C

介质温度大值80 °C

介质压缩空气

特点

气缸外壳由连续铝型材制成，前后盖压入

易于清洁的设计可防止了污垢的积聚

较低的长度公差——比标准 ISO 薄型气缸短了多达 60%，因此 CCI 系列 (ISO 21287) 非常适合紧凑的机器设计

传感器可以轻松沿着气缸装配

可提供的配置——可配置特殊行程、空心活塞杆、耐高温版本或活塞杆延长等功能，包括文档和 CAD 图

提供 16 mm 至 100 mm 直径的活塞

安沃驰AVENTICS短行程气缸, 系列 KHZ 0822010630

KHZ-DA-025-0005-M

安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。

规格

活塞- φ25 mm

行程5 mm

实用原则双作用式

缓冲弹性

磁性销钉带磁性活塞

防尘圈材料聚氨酯

确定活塞推力的压力6,3 bar

缩回运动的活塞力260 N

伸出运动的活塞力309 N

低环境温度-25 °C

高环境温度80 °C

小运行压力1 bar

大运行压力10 bar

接口G 1/8

活塞杆螺纹M5

冲撞能量0.1 J

重量 0 mm行程0.178 kg

重量 +10 mm行程0.03 kg

介质温度小值-25 °C

介质温度大值80 °C

介质压缩空气

颗粒大小 max.50 μm

压缩空气中的含油量 小.,0 mg/m3

压缩空气中的含油量 大5 mg/m3

活塞杆不锈钢

特点

 8 mm ... 100 mm

大行程 100 mm

用于短而窄的安装空间

非旋转活塞杆，通过前面板实现

安沃驰AVENTICS短行程气缸, 系列 KHZ 0822010721

KHZ-DA-020-0010-O-NR

安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。

规格

活塞-φ20 mm

行程10 mm

实用原则双作用式

缓冲弹性

活塞杆无旋转

防尘圈材料聚氨酯

确定活塞推力的压力6,3 bar

缩回运动的活塞力148 N

伸出运动的活塞力198 N

低环境温度-25 °C

高环境温度80 °C

小运行压力1 bar

大运行压力10 bar

接口M5

冲撞能量0.08 J

重量 0 mm行程0.092 kg

重量 +10 mm行程0.024 kg

介质温度小值-25 °C

介质温度大值80 °C

介质压缩空气

颗粒大小 max.50 μm

压缩空气中的含油量 小.,0 mg/m3

压缩空气中的含油量 大5 mg/m3

活塞杆不锈钢

活塞材料晴纶橡胶

特点

φ8 mm ... 100 mm

大行程 100 mm

用于短而窄的安装空间

非旋转活塞杆，通过前面板实现

安沃驰AVENTICS微型气缸, 系列 MNI 0822334503

MNI-DA-25-0050-D-31-01-1-00-000-00

AVENTICS MNI 系列小型气缸 (ISO 6432)

安沃驰 MIN 系列 (ISO 6432) 圆筒气缸用于通用机器构造，特点是坚固耐用，使用寿命长。

规格

标准ISO 6432

活塞- φ25 mm

行程50 mm

实用原则双作用式

缓冲气动

缓冲可调节的

磁性销钉带磁性活塞

ATEXATEX 中可选

后耳环, 集成式集成式钩形安装件

防尘圈材料聚氨酯

确定活塞推力的压力6,3 bar

缩回运动的活塞力260 N

伸出运动的活塞力309 N

低环境温度-25 °C

高环境温度80 °C

小运行压力1 bar

大运行压力10 bar

接口G 1/8

活塞杆螺纹M10x1,25

缓冲长度17.5 mm

缓冲能量2.3 J

重量0.33 kg

重量 0 mm行程0.265 kg

重量 +10 mm行程0.013 kg

大行程1300 mm

特点

坚固耐用、节省空间的设计

特点是耐用性佳，使用寿命长。

提供 10 mm 至 25 mm 直径的活塞

提供的配置有单/直通活塞杆、弹性/调节缓冲、带/不带电磁检测、非旋转活塞杆、ATEX

安沃驰AVENTICS紧凑型气缸, 系列 KPZ 0822392006

KPZ-DA-025-0040-004122411000020-B

安沃驰 KPZ 系列是一款以广泛使用的 NFE 49 004 标准为基准的紧凑型气缸。它提供各种变型，较小尺寸使之应用广泛。

规格

标准NFE 49004

活塞-φ25 mm

行程40 mm

实用原则双作用式

缓冲弹性

磁性销钉带磁性活塞

抗温性可选耐热的

合格证书ATEX 中可选

ATEXATEX 中可选

活塞杆可选连续的

防尘圈材料聚氨酯

确定活塞推力的压力6,3 bar

缩回运动的活塞力260 N

伸出运动的活塞力309 N

低环境温度-20 °C

高环境温度80 °C

小运行压力1 bar

大运行压力10 bar

接口M5

活塞杆螺纹M6

冲撞能量0.3 J

大行程300 mm

介质温度小值-20 °C

介质温度大值80 °C

介质压缩空气

特点

符合 NFE 49-004

φ16 mm ... 100 mm

大行程：500 mm

带集成传感器插槽

可选：通心（中空）活塞杆、非旋转（通过活塞杆或前板）、多位置变型、耐热、ATEX

安沃驰AVENTICS短行程气缸, 系列 KHZ 0822406001

KHZ-SA-008-0004-O

安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。

规格

活塞- φ8 mm

行程4 mm

实用原则单作用式，不受压缩回

缓冲弹性

确定活塞推力的压力6,3 bar

缩回运动的活塞力2.8 N

伸出运动的活塞力32 N

低环境温度-25 °C

高环境温度80 °C

小运行压力2 bar

大运行压力10 bar

接口M5

重量0.017 kg

介质温度小值-25 °C

介质温度大值80 °C

介质压缩空气

颗粒大小 max.50 μm

压缩空气中的含油量 小.,0 mg/m3

压缩空气中的含油量 大5 mg/m3

活塞杆不锈钢

活塞材料晴纶橡胶

前盖板材料黄铜

气缸管子铝材

后盖铝材

特点

φ 8 mm ... 100 mm

大行程 100 mm

用于短而窄的安装空间

非旋转活塞杆，通过前面板实现

安沃驰AVENTICS短行程气缸, 系列 KHZ 0822406320

KHZ-SA-020-0004-O

安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。

规格

活塞- φ20 mm

行程4 mm

实用原则单作用式，不受压缩回

缓冲弹性

确定活塞推力的压力6,3 bar

缩回运动的活塞力6.5 N

伸出运动的活塞力198 N

低环境温度-25 °C

高环境温度80 °C

小运行压力1.5 bar

大运行压力10 bar

接口M5

活塞杆螺纹M5

重量0.061 kg

介质温度小值-25 °C

介质温度大值80 °C

介质压缩空气

颗粒大小 max.50 μm

压缩空气中的含油量 小.,0 mg/m3

压缩空气中的含油量 大5 mg/m3

活塞杆不锈钢

活塞材料晴纶橡胶

前盖板材料黄铜

气缸管子铝材

后盖铝材

特点

φ8 mm ... 100 mm

大行程 100 mm

用于短而窄的安装空间

非旋转活塞杆，通过前面板实现

安沃驰AVENTICS短行程气缸, 系列 KHZ 0822010671

KHZ-DA-063-0010-M

安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。

规格

活塞-φ63 mm

行程10 mm

实用原则双作用式

缓冲弹性

磁性销钉带磁性活塞

防尘圈材料聚氨酯

确定活塞推力的压力6,3 bar

缩回运动的活塞力1837 N

伸出运动的活塞力1964 N

低环境温度-25 °C

高环境温度80 °C

小运行压力0.6 bar

大运行压力10 bar

接口G 1/8

活塞杆螺纹M8

冲撞能量0.38 J

重量 0 mm行程0.636 kg

重量 +10 mm行程0.096 kg

介质温度小值-25 °C

介质温度大值80 °C

介质压缩空气

颗粒大小 max.50 μm

压缩空气中的含油量 小.,0 mg/m3

压缩空气中的含油量 大5 mg/m3

活塞杆不锈钢

特点

φ 8 mm ... 100 mm

大行程 100 mm

用于短而窄的安装空间

非旋转活塞杆，通过前面板实现

安沃驰AVENTICS过滤器-调压阀, 系列 NL1-FRE 0821300761

NL1-FRE-G014-GAN-100-PNB-AO-05,00

AVENTICS NL 系列气源处理单元是适用于所有领域：作为单个部件或组气源处理护单元，用于集中式或分散式压缩空气制备，紧凑型版本或强大型版本，用于高温或低温环境。该系列提供一套完整、可定制的压缩空气制备技术。包括将每个部件组合到产品系列中以实现所需功能的选项，可以根据应用要求调整部件。

规格

组成部分过滤器-调压阀

接口G 1/4

额定流量Qn1350 l/min

过滤器气孔直径5 μm

清除冷凝物全自动，无压打开

小运行压力1.5 bar

大运行压力16 bar

低环境温度-10 °C

高环境温度60 °C

材料：外壳压铸锌

密封件材料丙烯树胶

合格证书适合ATEX

ATEX适合ATEX

压力调节范围 min.0.5 bar

压力调节范围 max.10 bar

结构特点一个整体的

结构特点可以组装成块

压力输送单的

安装位置垂直

调节器型号隔膜式调压阀

调整功能带二次排气

滤清器滤芯可替换

过滤器的集水杯容积16 cm3

根据ISO 8573-1:2010 标准可达到的大压缩空气等级6 : 7 : -

介质中性气体, 压缩空气

特点

易于装配

提供手动、半自动或全自动冷凝液排放

提供透明储液器

错齿式，易于维护

安沃驰AVENTICS过滤器-调压阀, 系列 AS2-FRE R412006175

AS2-FRE-G014-GAN-080-PBP-HO-05,00

AVENTICS AS2 系列是一款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，高效、轻盈、使用简便。AVENTICS AS 系列通过简化装配和维护工作，确保了可靠性、安全性和高效性。

规格

组成部分过滤器-调压阀

接口G 1/4

额定流量Qn2100 l/min

过滤器气孔直径5 μm

清除冷凝物半自动，失压开启

小运行压力1.5 bar

大运行压力16 bar

低环境温度-10 °C

高环境温度50 °C

材料：外壳聚酰胺

密封件材料丙烯树胶

合格证书适合ATEX

ATEX适合ATEX

压力调节范围 min.0.5 bar

压力调节范围 max.8 bar

封闭方式，封闭类型锁定式

锁定式用于挂锁

结构特点一个整体的

结构特点可以组装成块

压力输送单的

安装位置垂直

调节器型号隔膜式调压阀

调整功能带二次排气

滤清器滤芯可替换

过滤器的集水杯容积28 cm3

特点

该模块化多功能系列产品可以融合各种功能

紧凑的尺寸节省了空间

减少能耗

质量轻

易于使用的设计

的安全组件，可靠又安全

简化装配，减少维护工作量

安沃驰AVENTICS过滤器-调压阀, 系列 AS2-FRE R412006196

AS2-FRE-G014-GAU-100-PBP-HO-05.00

规格

组成部分过滤器-调压阀

接口G 1/4

额定流量Qn2100 l/min

过滤器气孔直径5 μm

清除冷凝物半自动，失压开启

压力表带有压力表

小运行压力1.5 bar

大运行压力16 bar

低环境温度-10 °C

高环境温度50 °C

材料：外壳聚酰胺

密封件材料丙烯树胶

合格证书适合ATEX

ATEX适合ATEX

压力调节范围 min.0.5 bar

压力调节范围 max.10 bar

封闭方式，封闭类型锁定式

锁定式用于挂锁

结构特点一个整体的

结构特点可以组装成块

压力输送单的

安装位置垂直

调节器型号隔膜式调压阀

调整功能带二次排气

滤清器滤芯可替换

特点

该模块化多功能系列产品可以融合各种功能

紧凑的尺寸节省了空间

减少能耗

质量轻

易于使用的设计

的安全组件，可靠又安全

简化装配，减少维护工作量
