力士乐比例阀4WREE10V75-23/G24K31/A1V

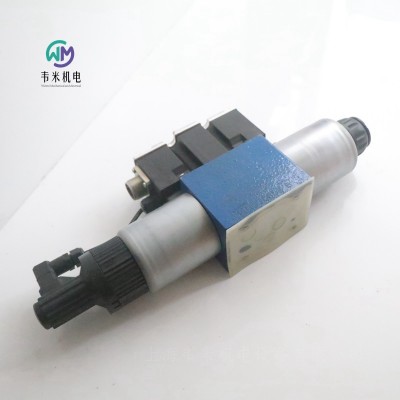

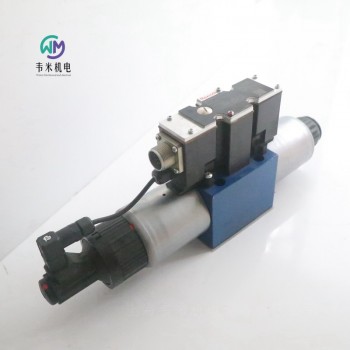

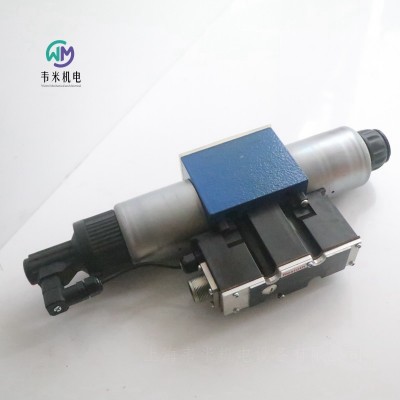

力士乐比例阀4WREE10V75-23/G24K31/A1V，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH液压比例方向阀4WREE10V75-2X/G24K31/A1V

R900924607 4WREE10V75-23/G24K31/A1V

公称尺寸 10, , 符号 V, , 通过集成电子元件实现电气控制, , 24 VDC

液压  阀门  方向阀  比例方向控制阀  液压比例方向阀

高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度

滑阀

直动式

工业高性能液压阀

连接图 ISO 4401-05-04-0-05

产品系列 4WRE(E)6,10

工作压力. [bar] 315.0

体积流量 [l/min] 180.0

活塞符号 符号 V

连接类型 底板安装

公称流量 [l/min] 75.0

标称尺寸 10

驱动类型 通过集成电子元件实现电气控制

连接数 4

开关位置数 3

电源电压 24 VDC

电插头 7 芯设备插头 (6 + PE)

电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804

连接 模拟，额定值 ±10 V

液压油 HEES、HEPG、HETG、HFDR、HFDU、HL、HLP、HLPD、HVLP、HVLPD

密封件 FKM

重量 [kg] 6.24

力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀

4WREE

规格 6, 10

组件系列 2X

大工作压力 315 bar

大流量 180 l/min

带电气位置反馈和集成电子元件 (OBE) 的直动式比例方向阀

调整体积流量的方向和大小

通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作

用于底板安装：孔图按 ISO 4401

弹簧定中的控制滑板

型号 4WREE...-2X/...

在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。通过集成电子元件控制线圈。

设置：

阀门的基本构成包括：

带连接面的壳体

带有压缩弹簧与弹簧座的控制阀芯

带对中螺纹的线圈

位置传感器

集成电子元件

可通过 Pg7 进行电气零电位调节

功能：

线圈和断电后，位于弹簧座和之间的压缩弹簧和可将控制阀芯置于中心位置

可通过控制比例电磁铁（例如，线圈“b”）直接操作控制阀芯

→控制阀芯与电气输入信号成比例地向左移动

→通过具有渐进

流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接

关闭线圈

→控制阀芯在压缩弹簧的作用下返回至中心位置

在断电状态下，线圈的复位弹簧使得控制阀芯保持在机械中心位置。使用带有符号“V”的控制阀芯时，此位置与液压中心位置不对应！电动阀控制环关闭时，控制阀芯将位于液压中心位置。

重要注意事项：

PG 装配不得打开。位于下方的调节螺母的机械调节已禁用，该操作会损坏阀门！

带两个阀芯位置的阀门：（型号 4WREE...A...）

基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”。它配有保护塞来代替第二个比例电磁铁。

注意：

由于设计原理，阀内固有内部泄漏，泄漏量可能随着使用年限而增加。

注意：

不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。

德国力士乐REXROTH比例阀订货号和型号：

R900911004 4WREE6W32-24/G24K31/A1V

R900974247 4WREE6WA16-24/G24K31/A1V

R900950341 4WREE6E08-24/G24K31/A1V-655

R900950342 4WREE6E16-2X/G24K31/A1V-655

R900950342 4WREE6E16-24/G24K31/A1V-655

R900907114 4WREE6E32-24/G24K31/A1V

R900925733 4WREE6E32-24/G24K31/F1V

R901295270 4WREE6V16-24/G24K31/A1V-742

R901453116 4WREE6X00-2X/G24K31/F1V-A22

R900933073 4WREE10E25-23/G24K31/A1V

R900927231 4WREE10E50-23/G24K31/A1V

R900927231 4WREE10E50-2X/G24K31/A1V

R900927230 4WREE10E75-23/G24K31/A1V

R900970089 4WREE10E1-75-2X/G24K31/F1V

R900927356 4WREE10E75-2X/G24K31/F1V

R900703908 4WREE10E1-50-2X/G24K31/F1V

R900933074 4WREE10W25-23/G24K31/A1V

R900931371 4WREE10W50-23/G24K31/A1V

R900927234 4WREE10W1-75-2X/G24K31/A1V

R900927234 4WREE10W1-75-23/G24K31/A1V

R900927232 4WREE10E1-75-2X/G24K31/A1V

R900949806 4WREE10W50-2X/G24K31/F1V

R900927233 4WREE10W75-2X/G24K31/A1V

R900948360 4WREE10W75-2X/G24K31/F1V

R900962405 4WREE10W1-25-2X/G24K31/F1V

R900933077 4WREE10W1-50-2X/G24K31/A1V

R900965185 4WREE10W1-50-2X/G24K31/F1V

R900976119 4WREE10W1-75-2X/G24K31/F1V

R900927235 4WREE10V50-23/G24K31/A1V

R900924607 4WREE10V75-2X/G24K31/A1V

R900617269 4WREE10V75-2X/G24K31/F1V

力士乐REXROTH液压比例方向阀4WREE10W25-2X/G24K31/A1V

R900933074 4WREE10W25-23/G24K31/A1V

公称尺寸 10, , 符号 W, , 通过集成电子元件实现电气控制, , 24 VDC

液压  阀门  方向阀  比例方向控制阀  液压比例方向阀

高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度

滑阀

直动式

工业高性能液压阀

连接图 ISO 4401-05-04-0-05

产品系列 4WRE(E)6,10

工作压力. [bar] 315.0

体积流量 [l/min] 150.0

活塞符号 符号 W

连接类型 底板安装

公称流量 [l/min] 25.0

标称尺寸 10

驱动类型 通过集成电子元件实现电气控制

连接数 4

开关位置数 3

电源电压 24 VDC

电插头 7 芯设备插头 (6 + PE)

电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804

连接 模拟，额定值 ±10 V

液压油 HL、HLP、HLPD、HVLP、HVLPD、HEES、HEPG、HETG、HFDR、HFDU

密封件 FKM

重量 [kg] 6.26

力士乐REXROTH比例阀R901295270

液压比例方向阀 4WREE6V16-2X/G24K31/A1V-742

R901295270 4WREE6V16-24/G24K31/A1V-742

公称尺寸 6, , 符号 V, , 通过集成电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度

滑阀

直接驱动

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 4WRE（E）6,10

工作压力[bar] 315

流量[l/min] 80

滑阀符号 符号V

连接类型 底板安装

标称流量[l/min] 16

大小 6.

驱动类型 带车载电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

无线连接 模拟，指令值±10 V

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 2.44

力士乐REXROTH比例阀R900974247

液压比例方向阀 4WREE6WA16-2X/G24K31/A1V

R900974247 4WREE6WA16-24/G24K31/A1V

公称尺寸 6, , 符号 WA, , 通过集成电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度

滑阀

直接驱动

工业用高性能液压阀

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 4WRE（E）6,10

工作压力[bar] 315

流量[l/min] 80

滑阀符号 符号WA

连接类型 底板安装

标称流量[l/min] 16

大小 6.

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 2.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

无线连接 模拟，命令值0…10 V

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.88

力士乐REXROTH比例阀R900933073

液压比例方向阀 4WREE10E25-2X/G24K31/A1V

R900933073 4WREE10E25-23/G24K31/A1V

公称尺寸 10, , 符号 E, , 通过集成电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度

滑阀

直接驱动

工业用高性能液压阀

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRE（E）6,10

工作压力[bar] 315

流量[l/min] 150

滑阀符号 符号E

连接类型 底板安装

标称流量[l/min] 25

大小 10

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 连接器R900021267/R900217845，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

无线连接 模拟，指令值±10 V

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 6.24

力士乐REXROTH比例阀R900931371

液压比例方向阀 4WREE10W50-2X/G24K31/A1V

R900931371 4WREE10W50-23/G24K31/A1V

公称尺寸 10, , 符号 W, , 通过集成电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度

滑阀

直接驱动

工业用高性能液压阀

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRE（E）6,10

工作压力[bar] 315

流量[l/min] 180

滑阀符号 符号W

连接类型 底板安装

标称流量[l/min] 50

大小 10

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

无线连接 模拟，指令值±10 V

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 6.26

力士乐REXROTH比例阀R900927233

液压比例方向阀 4WREE10W75-2X/G24K31/A1V

R900927233 4WREE10W75-23/G24K31/A1V

公称尺寸 10, , 符号 W, , 通过集成电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度

滑阀

直接驱动

工业用高性能液压阀

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRE（E）6,10

工作压力[bar] 315

流量[l/min] 180

滑阀符号 符号W

连接类型 底板安装

标称流量[l/min] 75

大小 10

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

无线连接 模拟，指令值±10 V

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 6.24

配套七芯插头：

金属R900021267

半金属R900217845

配套放大板

R900979889 VT-VRPA 2-2-1X/V0/T1

R900249811 VT-MRPA2-2-1X/V0/0

R900979888 VT-VRPA 2-2-1X/V0/T5

力士乐REXROTH比例阀R900927232

液压比例方向阀 4WREE10E1-75-2X/G24K31/A1V

R900927232 4WREE10E1-75-23/G24K31/A1V

公称尺寸 10, , 符号 E1, , 通过集成电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度

滑阀

直接驱动

工业用高性能液压阀

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRE（E）6,10

工作压力[bar] 315

流量[l/min] 180

滑阀符号 符号E1

连接类型 底板安装

标称流量[l/min] 75

大小 10

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

无线连接 模拟，指令值±10 V

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 6.24

插入式连接器7P Z31 BF6-3PG11KSPEZ

R900021267

匹配连接器，连接器7极（6+PE）EN 175301-804

插入式连接器7P Z31 C01530F0060021

R900217845

匹配连接器，连接器7极（6+PE）EN 175301-804

阀放大器VT-VRPA 2-2-1X/V0/T1

R900979889

带2个电磁阀和位置反馈的比例方向阀的阀放大器

阀放大器VT-MRPA2-2-1X/V0/0

R900249811

带2个电磁阀和位置反馈的比例方向阀的阀放大器

阀放大器VT-VRPA 2-2-1X/V0/T5

R900979888

带2个电磁阀和位置反馈的比例方向阀的阀放大器

力士乐REXROTH比例阀R900927230

液压比例方向阀 4WREE10E75-2X/G24K31/A1V

R900927230 4WREE10E75-23/G24K31/A1V

公称尺寸 10, , 符号 E, , 通过集成电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度

滑阀

直接驱动

工业用高性能液压阀

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRE（E）6,10

工作压力[bar] 315

流量[l/min] 180

滑阀符号 符号E

连接类型 底板安装

标称流量[l/min] 75

大小 10

驱动类型 带车载电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

无线连接 模拟，指令值±10 V

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 6.26
