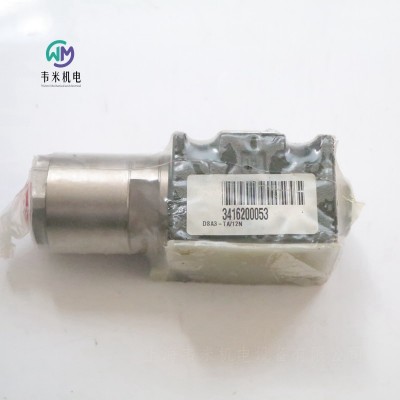

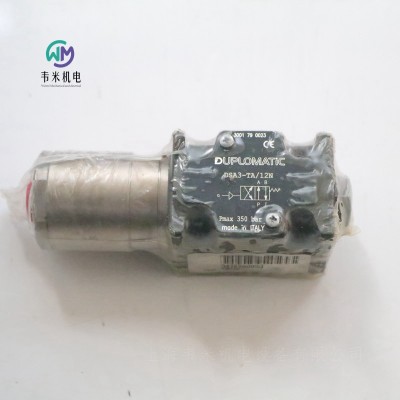

迪普马液压换向阀DSA3-TA/12N

迪普马液压换向阀DSA3-TA/12N，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

意大利迪普马DUPLOMATIC液动方向控制阀DSA系列

板式安装

DSA3 ISO 4401-03 (CETOP 03)

DSA5 ISO 4401-05 (CETOP R05)

技术参数 （在温度50°C，油液粘度36 cSt条件下测得）

公称流量 l/min 75 120

环境温度范围 °C -20 / +50

油液温度范围 °C -20 / +80

油液粘度范围 cSt 10 ÷ 400

油液允许的 高污染等级 根据 ISO 4406:1999 等级 20/18/15

推荐油液粘度 cSt 25

 DSA* 阀是气动方向控制阀，提供三通或四通设计，并且具有各种可互换的阀芯，安装面尺寸符合 ISO4401 (CETOP RP121H) 标准。

阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。

该阀可提供2位或者3位设计带弹簧回位，或者2位带机械回位。

外泄油口Y适用于(标准)规格ISO 4401-05 (CETOPR05) 。当T口回油背压大于25 bar时，此油口必须连接。

液压油

使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封(代号N)。对于HFDR 油液，使用FPM 密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。

当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。

工作极限

图中曲线反映了不同阀芯机能的流量限制和工作压力之间的关系。数据测量按照ISO 6403 标准，使用了粘度为36 cSt的矿物液压油，在温度为50 °C，过滤精度符合ISO 4406:1999 等级18/16/13条件下获取。

安装

具有弹簧对中和复位的阀可在任意方向安装； 不带弹簧，机械定位的RK型阀必须纵向轴水平安装。

阀可通过螺钉或者螺栓安装在平面上。

如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。

意大利迪普马DUPLOMATIC液压换向阀订货型号：

DSA3-TA/12N

DSA3-S1/12N

DSA5-S1/20N

迪普马DUPLOMATIC比例减压阀

PDE3

比例减压阀

直接操作

系列10

底板安装 ISO 4401-03

大压力  350巴

大流量  2升/分钟

工作原理

PDE3阀是一种直接操作的比例减压阀，其安装接口不符合ISO 4401标准。

它适用于先导两级阀或液压回路中的压力控制。

该阀门的设计具有机械压力模拟功能，可提高应用的安全性

阀门可以直接由电流控制供应单元或电子控制单元控制，以充分利用阀门性能。

该阀有五个压力控制范围，高可达350巴。

性能（用50°C下粘度为36 cSt的矿物油和电子控制获得）

大工作压力：

P端口  350bar

T端口  2bat

标称流量  1l/min

大流量  2l/min

滞后（PWM 200 Hz）  % of p nom  < 5%

可重复性  % of p nom  < ±1,5%

环境温度范围  -20/+60°C

流体温度范围  -20/+80°C

流体粘度范围   10÷400cSt

流体污染程度根据ISO 4406:1999 18/16/13级

推荐粘度   25cSt

重量：1.6kg

大压力值

该阀门具有大压力的机械限制，独立于施加的电流运行。这种设计确保即使电磁阀电流超过大电流（I>Imax），压力也不会上升。

液压流体

根据ISO 6743-4，使用HL或HM型矿物油基液压油。对于这些流体，使用NBR密封件（代码N）。对于HFDR型（磷酸酯）流体，使用FPM密封件（代码V）。

在高于80°C的温度下使用流体会导致流体和密封特性更快损坏。流体必须保持其物理和化学特性。

电气特性

比例电磁阀

比例电磁阀由两部分组成：管和线圈。

螺纹连接到阀体上的管子包含电枢，电枢的设计目的是将摩擦保持在低限度，从而减少滞后。

线圈安装在用锁紧螺母固定的管上，可以根据安装间隙旋转360°。

标称电压  VDC  12  24

电阻（20°C时）  Ω  3.66  17.6

额定电流  A  1.88  0.86

占空比  100%

电磁兼容性  根据2014/30/EU

防护等级：

绝缘等级 (CEI EN 60529)  IP65

线圈绝缘 (VDE 0580)  H级

浸透  F级

阶跃响应（用50°C下粘度为36 cSt的矿物油和电子控制获得）

阶跃响应是指阀门在参考信号阶跃变化后达到设定压力值的90%所需的时间。

该表显示了使用aPDE3-210测量的典型阶跃响应时间，输入流量为Q=1 l/min，压力油体积为0.1升。响应时间受到流量和管道中油量的影响。

参考信号阶跃  0 → 100%  100 → 0%

阶跃响应[ms]  60  70

安装

我们建议将这些阀门安装在电磁阀向下的位置，无论是水平还是垂直位置。如果阀门安装在垂直轴上，电磁阀向上，则应考虑小控制压力与第2段中所述压力的可能变化。

确保液压回路中没有空气。在某些应用中，可能需要通过松开放置在螺线管中的排水螺钉来排出螺线管中滞留的空气。

确保电磁管始终充满油。确保在任务结束时已正确放回螺钉。

将阀门T端口直接连接到油箱。将T线中检测到的任何背压值加到控制压力值上。

在操作条件下，T管线的大允许背压为2巴。

阀门通过螺钉或拉杆固定在平面上，平面度和粗糙度等于或优于相关符号中所示的平面度和光洁度。

如果不遵守小值，流体很容易在阀门和支撑表面之间泄漏。

意大利迪普马DUPLOMATIC比例减压阀订货型号：

PRED3-070/10N-D24K1

PDE3-070/10N-D24K1

PDE3-210/10N-D24K1

PDE3-350/10N-D24K1

PRED3G-070/11N-E0K11B升级PDE3G-070/31N-E0K11B

PRED3G-210/30N-E0K11B升级PDE3G-210/31N-E0K11B

PRED3G-350/30N-E0K11B升级PDE3G-350/31N-E0K11B

PRED3J-210/31N-E0K11B升级PDE3J-210/31N-E0K11B

迪普马DUPLOMATIC电液伺服阀带集成放大板DXJ3系列

板式安装

ISO 4401-03 (CETOP 03)

大工作压力 350 bar

四通伺服比例阀DXJ3的阀芯在阀套内移动。该阀由线性力马达直接驱动，从而获得独立于系统压力的高动态性能。阀芯位移由线性传感器(LVDT)闭环控制，从而确保高精度和重复性。

该阀可提供四种不同的流量控制范围，大至40 l/min，阀芯零遮盖，安装面尺寸符合ISO 4401 (CETOP RP121H)标准。

该阀的特点是其集成式放大板基于SMD 技术，可以保证标准调节和简易电气接线。除了可能需要电气调节零点外，该放大板不需要任何调节。

适用于位置、速度和压力的闭环控制应用。断电时或者参考输入信号为零时，阀芯自动回到中位。在此位置，阀有一个小泄漏量，取决于工作压力 (见技术参数表)。

可提供外泄型。

技术参数 (在油温50℃，液压油粘度36cSt条件下测得)

公称流量  5-10-20-40l/min

零位泄漏量(p=140 bar时)  l/min ≤ 3% Q nom

滞环  < 0,2% In

阀值  < 0,1% In

温度漂移 (∆T= 50°C时)  < 1,5% In

响应时间  ≤ 12ms

三轴振动  30g

符合CEI EN 60529的保护等级  IP 65

环境温度范围  -20/+60°C

油液温度范围  -20/+80℃

油液粘度范围   5 - 400cSt

油液允许的高污染度  根据 ISO 4406:1999 等级 17/15/12

推荐油液粘度  25cSt

质量  2.5kg

电气特性

总体要求：

外接保险丝 = 1,6 A

所有导线的小截面积 ≈0,75 mm2

进行阀的电气连接时(屏蔽，接地保护)，必须采取合适的措施，从而确保不会因为当地不同的接地电势造成过高的接地电流。

差动信号线和阀芯位置信号线，必须与阀侧的配套插头防护罩以及电控箱侧的0V (信号地)连接。

EMC：满足EN 55011:1998，等级 B的要求，并且抗干扰调节符合EN 61000-6-2:1998。

液压油

使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR 油液，使用FPM 密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。

请注意保持液压油稳定的物理和化学性能。

安装

在不影响正确操作的条件下，DXJ3阀可在任意方向安装。

阀可通过螺钉安装在平面度范围0,01/100mm和粗糙度Ra <0,8 µm的安装面上。如果相关值达不到要求的小值，则阀和安装面之间很容易发生油液泄露。 安装时，请注意环境和阀的清洁度。

意大利迪普马DUPLOMATIC伺服阀订货型号：

DXJ3-D0L05/10N/E0K11

DXJ3-D0L10/10N/E0K11

DXJ3-D0L20/10N/E0K11

DXJ3-D0L40/10N/E0K11

意大利迪普马DUPLOMATIC电液伺服阀带集成放大板DXJ5系列

板式安装ISO 4401-05 (CETOP R05)

大工作压力 350 bar

四通伺服比例阀DXJ5的阀芯在阀套内移动。该阀由线性力马达直接驱动，从而获得独立于系统压力的高动态性能。阀芯位移由线性传感器(LVDT)闭环控制，从而确保高精度和重复性。

该阀可提供两种不同的流量控制范围，大至100 l/min，阀芯零遮盖，安装面尺寸符合ISO 4401 (CETOP RP 121H) 标准。

该阀的特点是其集成式放大板基于SMD 技术，可以保证标准调节和简易电气接线。除了可能需要电气调节零点外，该放大板不需要任何调节。

适用于位置、速度和压力的闭环控制应用。断电时或者参考输入信号为零时，阀芯自动回到中位。在此位置，阀有一个小泄漏量，取决于工作压力。

可提供外泄型。

技术参数 (在油温50℃，液压油粘度36cSt条件下测得)

大工作压力

P - A - B口   350bar

T口 (标准)   50bar

T口带Y口  350bar

公称流量Qnom (P-T压差Δp 70)  60 - 100l/min

零位泄漏量 (p=140 bar时)  l/min   ≤ 3% Q nom

滞环  < 0,2% In

阈值  < 0,1% In

温度漂移(ΔT= 50°C时)  < 1,5% In

响应时间  ≤ 20ms

三轴振动  30g

符合CEI EN 60529的保护等级   IP 65

环境温度范围  -20/+60℃

油液温度范围  -20/+80℃

油液粘度范围  5 - 400cSt

油液允许的高污染度  根据ISO 4406:1999等级 17/15/12

推荐油液粘度  25cSt

重量6.3kg

电气特性

外接保险丝 = 2,5 A

所有导线的小截面积 ≈ 0,75 mm2

进行阀的电气连接时(屏蔽，接地保护)，必须采取合适的措施，从而确保不会因为当地不同的接地电势造成过高的接地电流。

差动信号线和阀芯位置信号线，必须与阀侧的配套插头防护罩以及电控箱侧的0V (信号地)连接。

EMC：满足EN 55011:1998，等级B的要求，并且抗干扰调节符合EN 61000-6-2:1998。

液压油

使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对HFDR 油液，使用FPM 密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。

安装

在不影响正确操作的条件下，DXJ5阀可在任意方向安装。阀可通过螺钉安装在平面度范围0,01/100mm和粗糙度Ra < 0,8 µm的安装面上。如果相关值达不到要求的小值，则阀和安装面之间很容易发生油液泄露。安装时，请注意环境和阀的清洁度。

迪普马DUPLOMATIC伺服阀订货型号：

DXJ5-D0L060/10N/E0K11

DXJ5-D0L060/10N/E1K11

DXJ5-D0L100/10N/E0K11

DXJ5-D0L100/10N/E1K11

迪普马DUPLOMATIC比例压力阀

PRE3

先导式比例压力阀

序列号 12

板式安装

ISO 4401-03 (CETOP 03)

大工作压力 350 bar

大流量 40 l/min

工作原理

先导式比例压力控制阀PRE3，安装面尺寸符合ISO 4401(CETOP RP 121H)标准。

该阀适用于调节液压回路的压力。

该阀可通过电流控制供给单元直接控制，或者和外部电气控制一起进行组合控制，从而充分发挥阀的性能。

压力调节与电磁铁电流输入成比例。

可提供四种压力控制范围，高至350bar。

技术参数

(采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)

大工作压力：

-P口  350bar

-T口  2bar

小流量  2l/min

大流量  40l/min

滞环 (PWM 200 Hz)  % of p nom   < 5%

重复精度 % of p nom   < ±1,5%

环境温度范围  -20 / +60°C

油液温度范围  -20 / +80°C

油液粘度范围  10 - 400cSt

油液允许的高污染度 根据 ISO 4406:1999 等级 18/16/13

推荐油液粘度  25cSt

重量3.5kg

液压油

使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封（代号N）。对于HFDR 油液（磷酸酯），使用FPM 密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。

当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。

电气特性

比例电磁铁

比例电磁铁由两部分组成：铁芯和线圈。

铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至小值，从而减小滞环。

线圈通过锁紧螺母安装在铁芯上，并且根据安装空间，可作360°旋转。

额定电压  24VDC  12  24

阻抗 (20°C时)  Ω  3.66  17.6

大电流  A  1.88  0.86

负载率  100%

电磁兼容性(EMC)  根据2004/108/CE

防护：绝缘等级(CEI EN 60529)  IP 65

防护等级：

线圈绝缘 (VDE 0580)  H级

浸透  F级

阶跃响应 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)

阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。

表中所列的典型阶跃响应时间，是压力范围至140 bar的阀在输入流量为Q = 10 l/min的条件下测得。

安装

我们建议将PRE3阀水平安装，或者电磁铁朝下竖直安装。如果阀垂直安装且电磁铁朝上，相较于图表2中所示的值，必须考虑小控制压力发生变化的可能性。

请确保液压回路中没有空气。在一些特殊应用中，必须通过使用电磁铁铁芯中适当的排气螺栓，排出铁芯中夹带的空气。确保电磁铁铁芯总是被油液浸没(见第7节)。在操作的后，确保正确拧紧排气螺栓。

将阀的T口与油箱直接连接。控制压力值必须加上T口检测到的任何背压值。在正常操作条件下，T口允许的大背压是2 bar。

阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的小值，则阀和安装面之间很容易发生油液泄露。

意大利迪普马DUPLOMATIC比例压力阀订货型号：

PRE3-070/10V-D24K1

PRE3-140/20N-D24K1

PRE3-350/10V-D24K1

PRE3-350/20V-D24K1

PRE3-350/20N-D24K1

迪普马DUPLOMATIC先导式比例溢流阀PRE

板式安装

大工作压力 350 bar

-先导式比例溢流阀PRE*，安装面尺寸符合ISO 6264标准(CETOP RP 121H)。 -该系列阀通常用于控制液压回路的压力，即使设定接近标定值，也能够使用泵的全流量。

-其两级设计和宽大流道确保压降减小，从而提高系统的能耗性能。

-压力调节与电磁铁电流输入成比例。

-该阀可以通过电流控制供给单元直接控制，或者和外部电气控制一起进行组合控制，从而充分发挥阀的性能。 -该系列阀安装了手动溢流阀，其出厂设定≥15%压力控制范围内的大值。

-该系列阀可以提供三种规格，大流量至500 l/min，以及四种压力控制范围，高至350 bar。

技术参数 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)

类型  PRE10  PRE25  PRE32

大工作压力：350bar

大流量 200l/min  400l/min  500l/min

滞环 % of p nom < 5%

重复精度 % of p nom < ±1,5%

环境温度范围  -20 / +60°C

油液温度范围  -20 / +80°C

油液粘度范围  10 - 400cSt

油液允许的高污染度 根据 ISO 4406:1999 等级 18/16/13

推荐油液粘度  25cSt

重量：5kg  5.8kg  8kg

 液压油

使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密 封（代号N。对于HFDR 油液，则使用FPM 密封（代号V）。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。

请注意保持液压油稳定的物理和化学性能。

比例电磁铁

比例电磁铁由两部分组成：铁芯和线圈。

铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至小值，从而减小滞环。

线圈通过锁紧螺母安装在铁芯上，并且根据安装空间，可作360°旋转。

阶跃响应

阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。

阶跃响应参考信号  0→100%  100→0%

阶跃响应时间  120ms  90ms

安装

我们建议将PRE*阀水平安装，或者电磁铁朝下竖直安装。如果阀垂直安装且电磁铁朝上，须考虑小控制压力发生变化的可能性。

请确保液压回路中没有空气。在一些特殊应用中，必须通过使用电磁铁铁芯中适当的排气螺栓，排出铁芯中所夹带的空气。 在操作的后，确保正确拧紧排气螺栓。

将阀的T口与油箱直接连接。控制压力值必须加上T口检测到的任何背压值。在正常操作条件下，T口允许的大背压是2 bar。

阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于0.01/100。如果平面度或者粗糙度达不到要求的小值，则阀和安装面之间很容易发生油液泄露。

电气控制单元

EDC-112  24V DC电磁铁  插头式

EDC-142  12V DC电磁铁  插头式

EDM-M112  24V DC电磁铁 DIN EN 50022导轨式

EDM-M142  12V DC电磁铁  DIN EN 50022导轨式

UEIK-11  24V DC电磁铁  欧洲式

安装板

类型  PRE10  PRE25  PRE32

安装版型号 PMRQ3-AI4G底部油口  PMRQ5-AI5G底部油口  PMRQ7-AI7G底部油口

P, T油口尺寸 P: 1/2” BSP；T: 3/4” BSP  、1” BSP、1” ¼ BSP

X 油口尺寸 1/4” BSP  1/4” BSP  1/4” BSP

迪普马DUPLOMATIC先导式比例溢流阀型号：

PRE10-070/10N-D24K1

PRE10-140/10N-D24K1

PRE10-210/10N-D24K1

PRE10-350/10N-D24K1

PRE10-070/10V-D24K1

PRE10-140/10V-D24K1

PRE10-210/10V-D24K1

PRE10-350/10V-D24K1

PRE10-070/20N-D24K1

PRE10-140/20N-D24K1

PRE10-210/20N-D24K1

PRE10-350/20N-D24K1

PRE10-070/20V-D24K1

PRE10-140/20V-D24K1

PRE10-210/20V-D24K1

PRE10-350/20V-D24K1

PRE25-350/10N-D24K1

PRE25-350/20N-D24K1

PRE25G-140/11N-E0K11/B

PRED3-070/10N-D24K1

PDE3-070/10N-D24K1

意大利迪普马DUPLOMATIC比例流量阀

RPCER1

直动式比例流量阀

带阀芯位置反馈

序列号 52

板式安装

ISO 6263-03 (CETOP 03)

工作压力 250 bar

工作原理

— RPCER1型阀是一种带压力和温度补偿的二通型比例流量阀，其安装面尺寸符合ISO 6263 (CETOP RP121H) 标准。

— 节流阀的位置反馈调节大大减小了阀的滞环，并且提高了阀的重复性。

— 该阀通常用于调节液压回路各分支的流量或控制液压执行机构的速度。

— 该阀流量可连续调节，与电子控制单元的输入信号成比例。

— 该阀可提供5种工作流量范围，可达 25l/min。

技术参数

（采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得）

工作压力  250bar

A和B口之间的压差Δp  10bar

控制流量  1,5l/min - 4l/min - 8l/min - 16l/min - 25l/min

控制流量（对于1和 4 l/min）  0,025l/min

反向自由流动流量  40l/min

滞环 % Q max < 2,5%

重复精度 % Q max < ±1%

环境温度范围  -10 / +50°C

油液温度范围  -20 / +80°C

油液粘度范围  10 - 400cSt

油液允许的污染等级  根据 ISO 4406:1999 等级 18/16/13 （等级17/15/12用于流量< 0,5 l/min)

推荐油液粘度  25cSt

重量  2.2kg

压力补偿

该阀内有两个串接的节流口。第一个节流口的开口度大小由比例电磁铁调节；第二个节流口由第一个节流口的上游和下游压力进行控制，从而始终保持可调节流口前后的压差恒定。在这种情况下，即使阀的进出口腔压力发生变化，阀的流量值仍保持恒定，且误差在控制流量的± 2%范围内。

热补偿

该阀的热补偿功能是通过采用流道限制的原理来实现的，因此，油液粘度的变化不会对流量产生显著的影响。

在控制流量小于0.5L/min且温差在30 °C时，流量变化约为设定值的13%。

在更大流量情况时，在上述相同温差条件下，流量变化小于设定值的4%。

液压油

使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR 油液（磷酸酯），使用FPM 密封（代号V）。

当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。

电气特性

比例电磁铁

比例电磁铁由两部分组成：铁芯和线圈。

铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至值，从而减小滞环。

与LVDT传感器相连的衔铁，将位置状态传递给电子控制单元。

额定电压  24VDC

阻抗(20°C时)   17.6Ω

电流  0.86A

负载率 100%

电磁兼容性(EMC)  根据2004/108/CE

保护等级

绝缘保护(CEI EN 60529) IP65

位置传感器

带反馈控制的RPCER1型阀，采用了带放大信号的LVDT型位置传感器，能够精确控制限流器和设置流量，从而提高重复精度，并减小滞环。

传感器安装在比例电磁铁上，且与比例电磁铁同轴，插头可以360°布置。

传感器能够防止电源线路的极性反转。

阶跃响应 (在油温50°C，油液粘度36 cSt条件下测得)

阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。

安装

在不影响正确操作的条件下，RPCER1阀可在任意方向安装。

请确保液压回路中没有空气。

阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的值，则阀和安装面之间很容易发生油液泄露。

意大利迪普马DUPLOMATIC比例流量阀订货型号：

RPCER1-1/C-54-24/V

RPCER1-4/C/54-24

RPCER1-8/C/54-24
