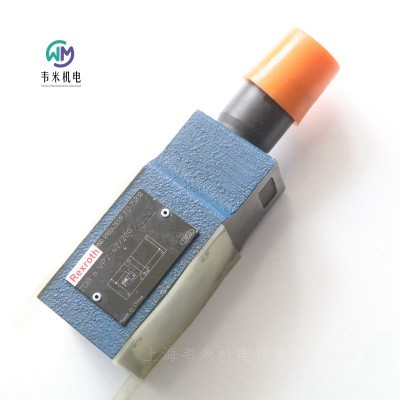

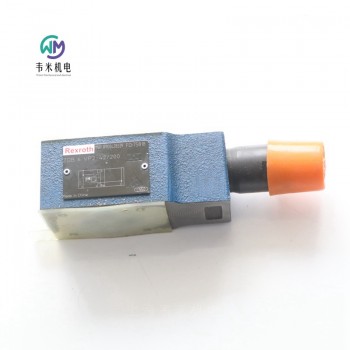

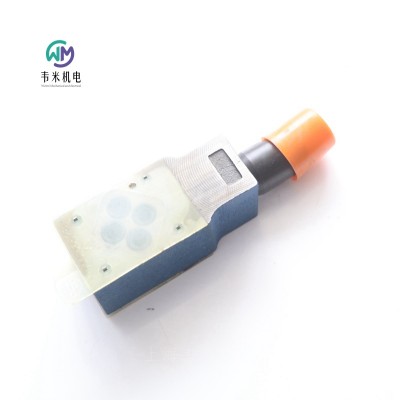

REXROTH溢流阀ZDB6VP2-42/200

REXROTH溢流阀ZDB6VP2-42/200，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH溢流阀ZDB6VP2-4X/200

R900428339 ZDB6VP2-42/200

公称尺寸 6，符号 P - T，带手动操作

液压  阀门  压力阀  机械溢流阀

高性能范围内的工业液压阀。可靠限压至设定值

切换阀

限压阀

带保护帽的内六角

连接图 ISO 4401-03-02-0-05

产品系列 Z.DB6V

工作压力. [bar] 315

体积流量 [l/min] 60

活塞符号 P → T

连接类型 叠加阀板

标称尺寸 6

驱动类型 通过手动致动

连接数 4

开关位置数 2

电气连接说明 3 芯连接器 (2 + PE)，符合 EN 175301-803 标准

液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封件 NBR

重量 [kg] 1.17

力士乐REXROTH先导控制溢流阀

ZDB6, Z2DB6

规格 6

组件系列 4X

大工作压力 315 bar

大流量 60 l/min

重量：

ZDB6    1kg

Z2DB6  1.2kg

介质  液压油

介质温度范围  -20℃至+80℃

黏度范围  10至800mm²/s

叠加阀

油口安装面，符合 ISO 4401-03-02-0-05（带或不带孔）

4 个压力等级

5 个油路选项

带 1 个或 2 个压力阀阀芯

用于压力调节的 4 种调整类型，可选（旋钮、六角套筒和保护帽、带刻度可锁定旋钮、带刻度旋钮）

防腐蚀设计

ZDB 和 Z2DB 型压力阀是一种采用叠加阀板设计的先导式溢流阀。

这些阀用于限制系统压力。

这些阀门主要由壳体和一个或两个压力阀阀芯组成。

可通过调整类型设置系统压力。

示例型号“VA”：

在初始位置时阀关闭。通道 A 中的压力作用于阀芯。同时，压力还通过喷嘴施加于阀芯的弹簧负载侧并通过喷嘴施加于先导座。如果通道 A 中的压力超过弹簧上设定的值，则先导座开启。

液压油从阀芯的弹簧负载侧、喷嘴和通道流入通道 T。所产生的压降使阀芯移动，从而打开从 A 到 T 的连接，同时维持弹簧处设定的压力。

两个弹簧腔的先导泄油通过通道 T 于外部实现。

德国力士乐REXROTH先导式溢流阀订货号和型号：

R900507526 ZDB6VA1-4X/100V

R900522027 ZDB6VA1-4X/315V

R900406615 ZDB6VA2-4X/50V

R900409889 ZDB6VA2-4X/100V

R900409886 ZDB6VA2-4X/200V

R900409893 ZDB6VA2-4X/315V

R900909480 ZDB6VB1-42/315

R900422214 ZDB6VB2-42/50V

R900431401 ZDB6VB2-42/100

R900409854 ZDB6VB2-4X/200V

R900409896 ZDB6VB2-4X/315V

R900586621 ZDB6VP1-4X/100V

R900596138 ZDB6VP1-4X/200V

R900598455 ZDB6VP1-42/315V

R900447152 ZDB6VP1-42/200

R900409933 ZDB6VP2-42/100V

R900428339 ZDB6VP2-4X/200

R900409844 ZDB6VP2-42/200V

R900409844 ZDB6VP2-4X/200V

R900422075 ZDB6VP2-42/315

R900409898 ZDB6VP2-4X/315V

R900409847 ZDB6VP2-42/50V

R901447445 ZDB6VP2-42/315J3V

R900411318 Z2DB6VC2-42/315V

R900425647 Z2DB6VC2-4X/315

R900411314 Z2DB6VD2-42/200V

力士乐REXROTH溢流阀Z2DB6VC2-4X/315

R900425647 Z2DB6VC2-42/315

公称尺寸 6，符号 A - T 和 B - T，带手动操作

液压  阀门  压力阀  机械溢流阀

高性能范围内的工业液压阀。可靠限压至设定值

切换阀

限压阀

带保护帽的内六角

连接图 ISO 4401-03-02-0-05

产品系列 Z.DB6V

工作压力. [bar] 315

体积流量 [l/min] 60

活塞符号 A → T，B → T

连接类型 叠加阀板

标称尺寸 6

驱动类型 通过手动致动

连接数 4

开关位置数 4

电气连接说明 3 芯连接器 (2 + PE)，符合 EN 175301-803 标准

液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封件 NBR

重量 [kg] 1.48

力士乐REXROTH溢流阀ZDB6VA2-4X/315V

R900409893 ZDB6VA2-42/315V

公称尺寸 6，符号 A - T，带手动操作

液压  阀门  压力阀  机械溢流阀

高性能范围内的工业液压阀。可靠限压至设定值

切换阀

限压阀

带保护帽的内六角

连接图 ISO 4401-03-02-0-05

产品系列 Z.DB6V

工作压力. [bar] 315

体积流量 [l/min] 60

活塞符号 A → T

连接类型 叠加阀板

标称尺寸 6

驱动类型 通过手动致动

连接数 4

开关位置数 2

电气连接说明 3 芯连接器 (2 + PE)，符合 EN 175301-803 标准

液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封件 FKM

重量 [kg] 1.14

力士乐REXROTH溢流阀ZDB6VA2-4X/50V

R900406615 ZDB6VA2-42/50V

公称尺寸 6，符号 A - T，带手动操作

液压  阀门  压力阀  机械溢流阀

高性能范围内的工业液压阀。可靠限压至设定值

切换阀

限压阀

带保护帽的内六角

连接图 ISO 4401-03-02-0-05

产品系列 Z.DB6V

工作压力. [bar] 315

体积流量 [l/min] 60

活塞符号 A → T

连接类型 叠加阀板

标称尺寸 6

驱动类型 通过手动致动

连接数 4

开关位置数 2

电气连接说明 3 芯连接器 (2 + PE)，符合 EN 175301-803 标准

液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封件 FKM

重量 [kg] 1.14

力士乐REXROTH溢流阀ZDB6VP2-4X/315J3V

R901447445 ZDB6VP2-42/315J3V

公称尺寸 6，符号 P - T，带手动操作

高功率范围的工业液压阀。可靠的压力限制到设定值

开关阀

减压阀

带保护帽的六角形

改进的防腐性能（根据EN ISO 9227进行240小时盐雾试验）

产品特性

连接图像 SO 4401-03-02-0-05

产品系列 Z.DB6V

压力[bar] 315

体积流量[l/min] 60

活塞符号 P

连接类型 中间板

标称尺寸 6

操作类型 手动操作

连接数 4

开关位置数量 2

压力流体 HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.16

力士乐REXROTH限压阀ZDB6VP2-4X/315V

溢流阀R900409898 ZDB6VP2-42/315V

标称尺寸6，P→T，机械操作

高功率范围的工业液压阀。可靠的泄压至设定值。

产品特性

连接 ISO 4401-03-02-0-05

压力[bar] 315

体积流量[l/min] 60

连接类型 中间板

标称尺寸 6

操作类型 手动操作

连接数 4

开关位置数量 2

电源电压 24伏直流电

压力流体 HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封件 FKM

重量[kg] 1.16

力士乐REXROTH压力限制阀 ZDB6VP2-4X/200V

溢流阀R900409844 ZDB6VP2-42/200V

标称尺寸6，P→T，机械操作

高功率范围的工业液压阀。可靠的泄压至设定值。

产品特性

连接 ISO 4401-03-02-0-05

压力[bar] 315

体积流量[l/min] 60

连接类型 中间板

标称尺寸 6

操作类型 手动操作

连接数 4

开关位置数量 2

压力流体 HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封件 FKM

重量[kg] 1.16

力士乐REXROTH压力限制阀 Z2DB6VD2-4X/200V

溢流阀R900411314 Z2DB6VD2-42/200V

标称尺寸6，A→B，B→A，机械操作

高功率范围的工业液压阀。可靠的泄压至设定值。

产品特性

连接 ISO 4401-03-02-0-05

压力[bar] 315

体积流量[l/min] 60

连接类型 中间板

标称尺寸 6.

操作类型 手动操作

连接数 4

开关位置数量 4

压力流体 HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封件 FKM

重量[kg] 1.4

力士乐REXROTH压力限制阀Z2DB6VC2-4X/315V

溢流阀R900411318 Z2DB6VC2-42/315V

标称尺寸6，A→T，B→T，机械操作

高功率范围的工业液压阀。可靠的泄压至设定值。

产品特性

连接 ISO 4401-03-02-0-05

压力[bar] 315

体积流量[l/min] 60

连接类型 中间板

标称尺寸 6.

操作类型 手动操作

连接数 4

开关位置数量 4

压力流体 HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封件 FKM

重量[kg] 1.48
