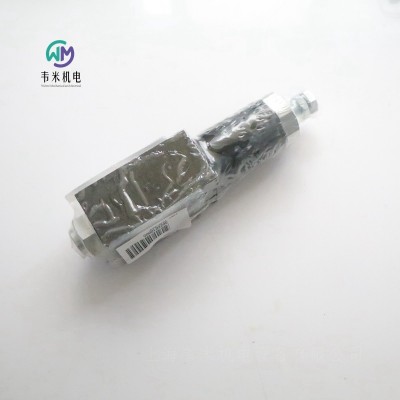

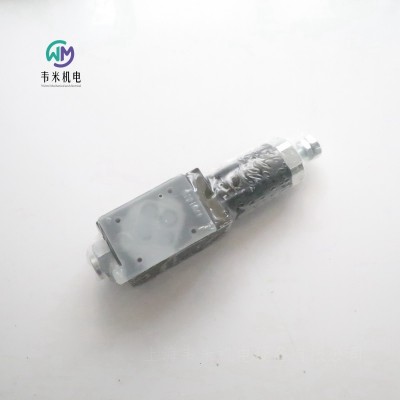

DUPLOMATIC减压阀PZM3-P070/10N/S

DUPLOMATIC减压阀PZM3-P070/10N/S，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

意大利迪普马DUPLOMATIC直动式三通减压阀

可变调整

PZM3

系列  10

标准版本

ISO 4401-03

压力 350bar

工作原理

—PZM3阀是一个三端口、滑阀式、直接操作的减压阀，具有可变调节功能。

—它是根据ISO 4401-03标准制成的模块化版本，可以在电磁阀下快速组装，无需使用管道。

—它通常是打开的，液压油从P1端口自由流向P端口。

—三通设计可保护二次回路免受压力波动的影响，因为它允许从执行器到T排放管线的逆流。

滑阀受到P路径中的压力，但也受到反弹簧的力。当P1中的压力超过弹簧力时，阀芯关闭，直到压力降至设定压力值。

—该阀门在减少排放流量的情况下提供了良好的调节灵敏度。排水管连接到阀门内的路径T。

—阀门可以通过六角头螺钉或旋钮进行调节。

技术参数（在温度50°C，油液粘度36 cSt条件下测得）

工作压力  350bar

端口T的压力  10bar

受控管线中的流速  50升/分钟

自由管线中的流速  75升/分钟

排水流量  ≤ 0.08升/分钟

环境温度范围    -20 / +60°C

油液温度范围    -20 / +80°C

油液粘度范围    10 ÷ 400cSt

油液允许的z高污染等级 根据 ISO 4406: 1999 等级 20/18/15

推荐油液粘度    25cSt

重量  1.6kg

注：标准阀门提供磷化黑色表面处理。

阀体上的锌镍表面处理使阀门适合确保长达240小时的耐盐雾性能。

（根据UNI EN ISO 9227标准进行测试，根据UNI ENISO 10289标准进行测试评估）。

液压流体

根据ISO 6743-4，使用矿物油基液压流体HL或HM型。。对于HFDR型流体（磷酸酯），使用FPM密封件（代码V）。

在高于80°C的温度下使用流体会导致流体和密封特性更快地劣化。流体必须保持其物理和化学特性。

调整旋钮

阀门可配备调节旋钮，可同时推动和扭转。松开时，旋钮会脱开，以确保调整不会受到非自愿干预。

意大利迪普马DUPLOMATIC减压阀订货型号：

PZM3-070/10N/S

PZM3-P070/10N/S

PZM3-140/10N/S

PZM3-P140/10N/S

PZM3-PB140/10N/CK3

PZM3-P140/10N/CK3

PZM3-RP280/10N/S

PZM3-P70/10NTO99N/CK3

PZM3-RP035/10N/S

意大利迪普马DUPLOMATIC直动式三通减压阀MZD

固定或可变调节

叠加式

ISO 4401-03

 高工作压力 350 bar

MZD叠加式阀是一种直动式三通减压阀。通常阀不工作时，处于开启状态，油液可从管路 P1到管路P自由流动。该阀阀芯一端承受管路P的压力，另一端承受调节弹簧作用力。当管路P的压力超过弹簧的设定压力时，阀关闭，直到管路P的压力减小到设定值为止。

阀的结构使其具有良好的调整灵敏度，且阀的泄漏量小。泄油口在阀的内部与管路T相连。

三通式设计允许来自液压执行器的油液反向流动至T口排出，从而保护二次回路避免产生压力冲击。

该阀为叠加式安装，其安装面尺寸符合ISO 4401标准，能快速安装在符合ISO 4401-03标准的电磁阀下，无需油管连接。

通常供货时带可调节的沉头内六角调整螺钉，也可根据要求选配 SICBLOC调整旋钮。

固定调节型阀的压力设置值可为20，25 或 30bar。

结构

MZD*： P管路减压，T口泄油。

MZD*/A和MZD*/RA：连接执行机构的A管路减压，B管路为 大压力，T口泄油。

MZD*/B和MZD*/RB：连接执行机构的B管路减压，A管路为 大压力，T口泄油。

技术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）

 大工作压力  350bar

T口的 大压力  10bar

控制管路 大流量  50l/min

自由管路 大流量  75l/min

泄漏流量  ≤ 0.08l/min

环境温度范围  -20 / +50℃

油液温度范围  -20 / +80℃

油液粘度范围  10 ÷ 400cSt

油液允许的污染等级  根据 ISO 4406:1999等级 20/18/15

推荐油液粘度  25cSt

质量  1.4kg

液压油

使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。

当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。

请注意保持液压油稳定的物理和化学性能。

意大利迪普马DUPLOMATIC三通减压阀订货型号：

MZD3/RP/50

MZD2/50

MZD3/50

MZD5/50

MZD3/A/50

MZD3/B/50

MZD4/50

MZD4/A/50

MZD5/RP/50

DUPLOMATIC减压阀PZM3-P070/10N/S
