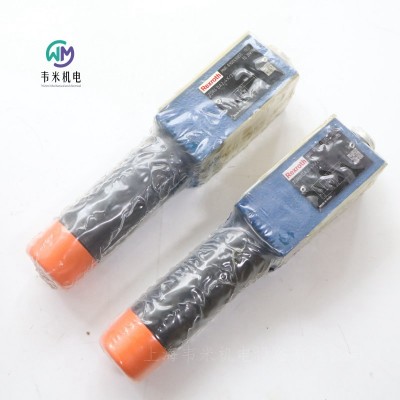

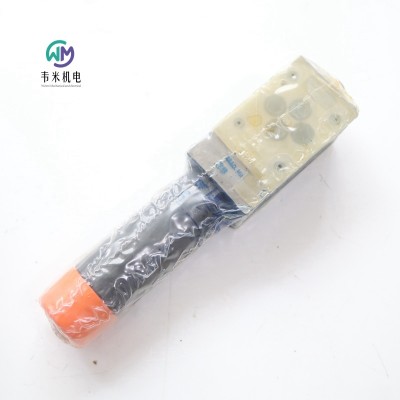

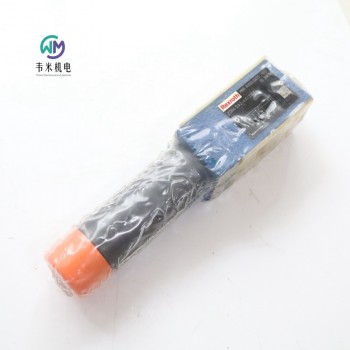

力士乐减压阀ZDR6DA2-4X/210Y

力士乐减压阀ZDR6DA2-4X/210Y，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH减压阀

R900410855 ZDR6DA2-4X/210Y

公称尺寸 6，A2 → A1，机械操作

液压阀，压力控制阀，压力阀，减压阀

博世力士乐压力阀限制、控制和调节液压系统中的工作压力，从而影响液压驱动器的功率。

高性能范围内的工业液压阀。可靠地将压力降至设定值。

带保护帽的内六角形

滑阀

直动式

压力调节范围5…210巴

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 ZDR6D

工作压力[bar] 315

流量[l/min] 50

滑阀符号 A2→A1

连接类型 叠加阀

尺寸 6.

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 1.44

力士乐REXROTH直动式减压阀

ZDR6D

规格 6

组件系列 4X

大工作压力 350 bar

大流量 50 l/min

叠加阀

油口安装面，符合 ISO 440-03-02-0-05（带或不带孔）

4 个压力等级

4 个可选调整类型：

旋钮

六角螺纹销和保护帽

带刻度可锁定旋钮

带刻度旋钮

通道 A、B 或 P 中减压

单向阀，可选（型号“A”）

防腐蚀设计

ZDR 型阀是一种采用叠加阀板设计的直动式减压阀，可限制次级油路的压力。用于降低系统压力。

减压阀主要由壳体、控制阀芯、压缩弹簧、调整类型和可选单向阀组成。

通过调整类型设置次级压力。

型号“A”

在初始位置时阀门处于打开状态。液压油可以不受限制地从通道 A 流向通道 A。同时，通道 A 中的压力通过控制油路 作用于与压缩弹簧相对的柱塞表面。如果通道 A 中的压力超过在压缩弹簧处设定的值，则控制阀芯将被推离压缩弹簧并移动到控制位置，从而使通道 A 中的调定压力保持恒定。

通过控制油路 从通道A2内部提供控制信号和先导油。

当通道 A 中的压力因作用于执行机构的外力而继续增加时，压力将迫使控制阀芯更加远离压缩弹簧。

这样，通道 A 将经由控制阀芯上的控制边和壳体与油箱相连接。大量液压油将流回油箱，因此压力将不再增加。

弹簧腔 的泄漏油总是经由孔流入通道 T (Y) 实现外部排出。

压力计连接用于控制阀的次级压力。

单向阀可用于实现从通道 A 至 A 的自由回流，但于型号“A”。

型号“P”和“B”

对于型号“P”，减压可在通道 P 内实现。通过从通道 P 内部提供控制信号和先导油。

对于型号“B”，通道 P 中的压力降低，但先导油可从通道 B 中获得。

注意事项：

如果方向阀处于阀芯位置 P 至 A，则通道 B 中的压力不得超过设置的次级压力。否则，通道 A 中会出现减压现象。

德国力士乐REXROTH减压阀订货号和型号：

R900481125 ZDR6DA1-4X/25Y

R900410813 ZDR6DA2-4X/75Y

R900410815 ZDR6DA2-4X/75YM

R900410849 ZDR6DA2-4X/150Y

R900448490 ZDR6DA3-43/25Y

R900431771 ZDR6DB2-45/75YM

R900409965 ZDR6DP1-4X/25YM

R900409967 ZDR6DP1-4X/75YM

R900410806 ZDR6DP1-4X/150YM

R900483785 ZDR6DP2-4X/25YM

R900483786 ZDR6DP2-4X/75YM

R900483786 ZDR6DP2-43/75YM

R900483787 ZDR6DP2-4X/150YM

R900483787 ZDR6DP2-43/150YM

R901112667 ZDR6DP2-45/150YMV/60

R900483788 ZDR6DP2-4X/210YM

R900483788 ZDR6DP2-43/210YM

R900400663 ZDR6DP2-4X/210YMV

R900410865 ZDR6DP3-4X/75YM

R900473199 ZDR6DP3-4X/150YM

力士乐减压阀ZDR6DP2-4X/210YMV

R900400663

公称尺寸 6，P2 → P1，机械操作

高性能范围内的工业液压阀。可靠减压至设定值。

带保护帽的内六角

滑阀

直动式

压力设定范围 5…210 bar

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 ZDR6D

工作压力. [bar] 350

体积流量 [l/min] 50

活塞符号 P2 → P1

连接类型 叠加阀板

标称尺寸 6

驱动类型 通过机械致动

连接数 4

开关位置数 2

电气连接说明 3 芯连接器 (2 + PE)，符合 EN 175301-803 标准

液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封件 FKM

重量 [kg] 1.46

力士乐REXROTH减压阀

R901112667 ZDR6DP2-4X/150YMV/60

R901112667 ZDR6DP2-45/150YMV/60

公称尺寸 6，P2 → P1，机械操作

液压阀，压力控制阀，减压阀

高性能范围内的工业液压阀。可靠地将压力降至设定值。

带保护帽的内六角形

滑阀

直动式

压力调节范围5…150巴

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 ZDR6D

工作压力[bar] 350

流量[l/min] 50

滑阀符号 P2→P1

连接类型 叠加式

尺寸 6.

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.44

力士乐REXROTH减压阀

R900445958 ZDR6DA2-4X/150YM

公称尺寸 6，A2 → A1，机械操作

液压阀，压力控制阀，减压阀

高性能范围内的工业液压阀。可靠地将压力降至设定值。

带保护帽的内六角形

滑阀

直动式

压力调节范围5…150巴

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 ZDR6D

工作压力[bar] 315

流量[l/min] 50

滑阀符号 A2→A1

连接类型 叠加式

尺寸 6.

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 1.44

力士乐REXROTH减压阀

R900441458 ZDR6DB1-4X/75YM

公称尺寸 6，P2 → P1，机械操作

液压阀，压力控制阀，压力阀，减压阀

博世力士乐压力阀限制、控制和调节液压系统中的工作压力，从而影响液压驱动器的功率。

高性能范围内的工业液压阀。可靠地将压力降至设定值。

滑阀

直动式

压力调节范围3…75巴

旋钮

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 ZDR6D

工作压力[bar] 350

流量[l/min] 50

滑阀符号 P2→P1

连接类型 叠加式

尺寸 6.

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 1.5

力士乐REXROTH减压阀

R900432119 ZDR6DB3-4X/75YM

公称尺寸 6，P2 → P1，机械操作

液压阀，压力控制阀，压力阀，减压阀

博世力士乐压力阀限制、控制和调节液压系统中的工作压力，从而影响液压驱动器的功率。

高性能范围内的工业液压阀。可靠地将压力降至设定值。

滑阀

直动式

压力调节范围3…75巴

带刻度的可锁定旋钮

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 ZDR6D

工作压力[bar] 350

流量[l/min] 50

滑阀符号 P2→P1

连接类型 叠加式

尺寸 6.

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 1.52

力士乐REXROTH减压阀

R900410849 ZDR6DA2-4X/150Y

公称尺寸 6，A2 → A1，机械操作

液压阀，压力控制阀，压力阀，减压阀

博世力士乐压力阀限制、控制和调节液压系统中的工作压力，从而影响液压驱动器的功率。

高性能范围内的工业液压阀。可靠地将压力降至设定值。

带保护帽的内六角形

滑阀

直动式

压力调节范围5…150巴

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 ZDR6D

工作压力[bar] 315

流量[l/min] 50

滑阀符号 A2→A1

连接类型 叠加式

尺寸 6.

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 1.45

力士乐减压阀ZDR6DA2-4X/210Y
