贝加莱模拟量输入模块X20AP3131

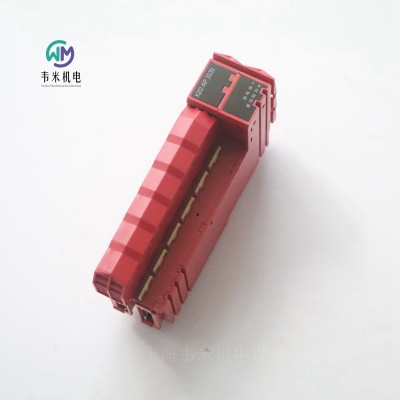

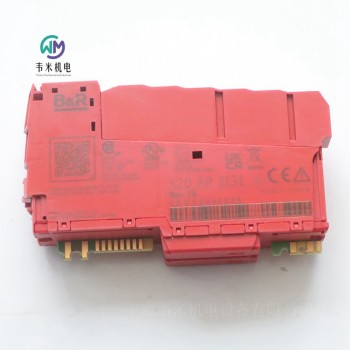

贝加莱模拟量输入模块X20AP3131，奥地利产地，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

贝加莱B&R模拟量输入模块X20AP3131

物料号:

X20AP3131

描述:

根据电流和电压计算均方根（RMS）值

计算有功功率、无功功率和视在功率

相位检测

测量单个相位并计算累积值

中性导体电流的可选测量

高精度计算频率和谐波

NetTime时间戳：读取测量值组的时刻

电力监测

这些模块能够分别测量三相中的每一相以及所有三相的有功功率、无功功率和视在功率。同时，还会分别记录每相的功耗以及总功耗。此外，这些模块还能提供三相电压和电流的有效值。在测量电流时，还可以检测和监测通过中性导线的电流值。对电网频率和三相（电流和电压）的相位角的测量，则进一步完善了功率测量数据。

能源管理

模块上的集成功能详细映射了机器的即时功率需求，并记录其总功耗。对于用户而言，所有相关数据都会在流程图像中准备就绪并可供查看。

能够测量高达31次谐波的电流和电压，使得记录均方根（RMS）值的精度高于通常水平。这使得这些模块能够轻松应对不规则的正弦曲线，非常适合可再生能源应用。例如，在这些类型的应用中，能够在45至65赫兹之间以0.01赫兹的分辨率精确测量频率，是一个很大的优势。一般来说，这些模块适用于单相、两相或三相电网。

读出时刻的NetTime时间戳

对于许多应用而言，不仅测量值本身很重要，读取一组测量值的准确时刻也同样关键。为此，该模块配备了NetTime时间戳功能，可为记录的位置和触发时间提供微秒级精度的时间戳。

时间戳函数基于同步计时器。如果发生时间戳事件，模块会立即保存当前的NetTime。在将包括这一精确时刻在内的相关数据传输到CPU后，CPU可以根据需要使用自己的NetTime（或系统时间）来评估这些数据。

简短描述

输入/输出模块 用于电流互感器的三相电能计量模块

一般信息

B&R ID代码 0xC9DC

状态指示器：每通道的输入/输出功能、运行状态、模块状态

诊断

模块运行/错误 是的，使用LED状态指示灯和软件

输入方式：是，使用LED状态指示灯和软件

功耗

总线 0.85 W（版本<E0）

0.50 W（版本=E0）

0.45 W（版本号 >E0）

内部输入/输出（I/O）

附加模块功耗[W] 2 W

绝缘电压

输入 - 总线/输入/输出电源 已在5500 VDC下测试1分钟

输入 - 接地 5500 VDC 电压下测试，持续 1 分钟

总线/输入/输出电源 - 接地 在510 VAC下测试，持续1分钟

认证

CE 是的

UKCA 是

《网络韧性法案》（CRA） 筹备中

ATEX 2区，II 3G防爆等级Ex nA nC IIA T5 Gc

IP20，Ta（详见X20用户手册）

FTZÚ 09 ATEX 0083X

UL cULus E115267

工业控制设备

HazLoc cCSAus 244665

过程控制设备

用于危险场所

I类，2区，ABCD组，T5

DNV 温度：B（0至55°C）

湿度：B（100%）

振动：B级（4g）

EMC：B（桥梁和露天甲板）

CCS 是的

LR ENV1

KR 是的

ABS 是的

BV EC33B

温度：5 - 55°C

振动：4g

电磁兼容性（EMC）：桥接和露天甲板

电压输入

相位数目 3

输入阻抗 1.68 MΩ

标称电压UN

相间电压：480 VAC

N相 277 VAC

显示值 655 VAC

分辨率 10 mV，电压直接连接

额定频率 50和60赫兹

可测频率

测量范围 45至65赫兹

分辨率 0.01 Hz

当前输入

数量 4个交流输入

额定电流IN

中学5A

主要参数 65 通过在应用程序中进行转换，可直接配置为更大的值

过载电流：8倍额定电流，持续0.5秒

测量电流 5 A

分辨率：1 mA，基于一次电流

负载 20 mΩ

测量精度

URMS ±0.65%

IRMS ±1.65%（版本<E0）

±0.70%（版本≥E0）

有效功率、无功功率和视在功率 ±1.80%（版本<E0）

±0.85%（版本≥E0）

频率、功率因数和相位角 ±0.50%

每相有功电能和总电能 ±1.40%（版本<E0）

±0.45%（版本≥E0）

每相基频有功电能和总计 ±1.50%（版本<E0）

±0.55%（版本≥E0）

每相谐波的有功电能和总电能 ±1.80%（版本<E0）

±0.85%（版本≥E0）

每相无功电能和总无功电能 ±1.50%（版本<E0）

±0.55%（版本≥E0）

视在能量

每个阶段和算术总和 ±1.50%（版本<E0）

±0.55%（版本≥E0）

矢量和 ±1.80%（版本<E0）

±0.85%（版本≥E0）

电学性质

电气隔离 通道与总线隔离

通道未与通道隔离

运行条件

安装方向

水平方向 是

垂直 是

安装海拔高度

0至2000米 无限制

>2000米 不允许

根据EN 60529标准，防护等级为IP20

环境条件

温度

操作

水平安装方向 -25至60°C

垂直安装方向 -25至50°C

降额 见“降额”部分。

储存温度范围：-40至85°C

运输温度范围：-40至85°C

相对湿度

运行范围：5%至95%，非冷凝

存储环境：5%至95%，非冷凝

传输 5% 至 95%，不凝结

力学性能

注意：需单独订购1个X20TB32接线端子。

单独订购1个总线模块X20BM32。

间距 25+0.2毫米
