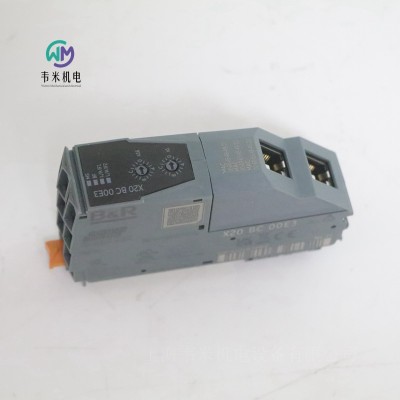

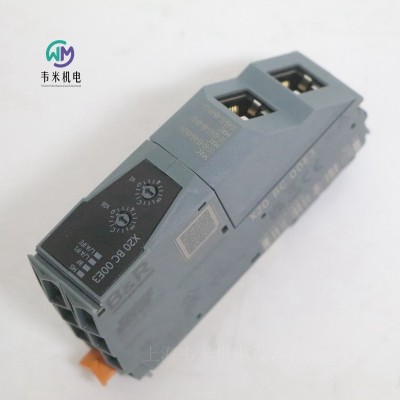

贝加莱总线控制器模块X20BC00E3

贝加莱总线控制器模块X20BC00E3，奥地利产地，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

贝加莱B&R总线控制器模块X20BC00E3

物料号:

X20BC00E3

描述:

现场总线：PROFINET IO

通过现场总线进行I/O配置

符合性等级B（RT）

小循环时间1ms

用于为多个从属设备布线的集成交换机

100 Mbit/s全双工模式

多可达1440字节的输入数据和1440字节的输出数据是可能的

综合网站

主环境中运行时的PROFINET诊断和模块诊断

运行时使用网站或SNMP进行模块和交换机诊断

PROFINET（过程现场网络）是一种工业以太网协议。它使用TCP/IP，具有实时性。

X20模块或基于X2X-link的其他模块可以连接到总线控制器。PROFINET对模块化系统配置提供了佳支持。使用设备描述文件（GSDML格式），很容易在主设备制造商的相应工程工具中处理项目配置。

简短说明

总线控制器PROFINET IO从站

一般信息

B&R ID代码0xBB7D

状态指示器模块状态、总线功能

诊断

模块状态是，使用LED状态指示灯和软件

总线功能是，使用LED状态指示灯和软件

电力消耗

2.5 W公交车

致动器引起的额外功耗（电阻）[W]-

认证证书

CE是

UKCA是

ATEX 2区，II 3G Ex nA nC IIA T5 Gc

IP20，Ta（见X20用户手册）

09年ATEX 0083X

UL认证E115267

工业控制设备

HazLoc cCSAus 244665

过程控制设备

用于危险场所

I类，2区，ABCD组，T5

接口

现场总线PROFINET IO从站

PROFINET属性

符合性等级B

性能等级RT

变体2x屏蔽RJ45（开关）

大线路长度。2个车站之间100米（路段长度）

传输速率100 Mbit/s

换乘

物理层100base-TX

半双工是

全双工是

自动协商是

自动MDI/MDIX是

小循环时间

现场总线1ms

X2X链路250μs

总线系统之间可能同步是

电气性能

电气隔离PROFINET与总线和I/O隔离

操作条件

安装方向

水平是

垂直是

安装海拔高度

0至2000米无限制

>2000米每100米环境温度降低0.5°C

防护等级符合EN 60529 IP20

环境条件

温度

操作

水平安装方向-25至60°C

垂直安装方向-25至50°C

降级-

储存-40至85°C

运输-40至85°C

相对湿度

运行5%至95%，非冷凝

储存5%至95%，不凝结

运输5%至95%，不凝结

机械性能

注意：单独订购1x接线端子X20TB12。

单独订购1x电源模块X20PS9400或X20PS9402。

单独订购1x总线底座X20BB80。

间距37.5+0.2mm
