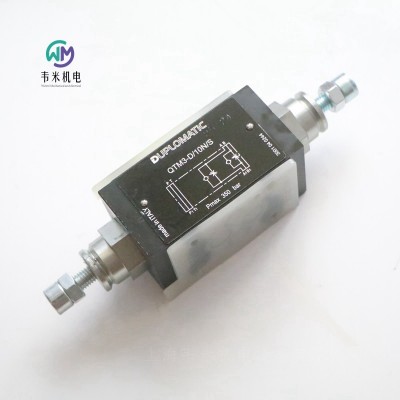

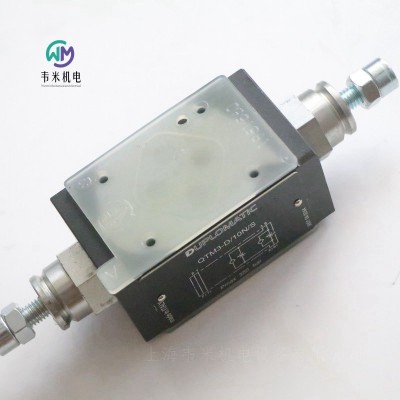

迪普马节流阀QTM3-D/10N/S

迪普马节流阀QTM3-D/10N/S，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH节流阀QTM3

系列10

模块化版本

ISO 4401-03

大压力350巴

工作原理

-这是一个带止回阀的无补偿流量控制阀，用于反向自由流动。它是模块化版本，安装表面符合ISO 4401标准；它可以在不使用管道的情况下快速组装，但只使用合适的拉杆或螺栓，从而形成紧凑的模块化组。

-它也可作为可逆阀（G*版本）提供。根据阀门朝向or子板的方式，控制以仪表输入或仪表输出的方式进行。

-内置止回阀允许反向自由流动（开启压力为0.5巴）。

-它配有内六角调节螺钉。

性能（在50°C下用粘度为36 cSt的矿物油测量）

大工作压力 350bar

止回阀开启压力  0.5bar

受控管线中的大流速  50升/分钟

自由管线中的大流速  75升/分钟

Δp 10 bar时的小控制流量   ≤0.060升/分钟

环境温度范围  -20/+60°C

流体温度范围  -20/+80°C

流体粘度范围   10÷400cSt

流体污染程度符合ISO 4406:1999

推荐粘度   25cSt

重量  1.3kg

阀体不提供OR阀座。安装接口是通过插入OR子板来实现的。流量的控制（仪表输入或仪表输出）取决于将阀门组装在子板上的方式。

标准阀门提供磷化黑色表面处理。

阀体上的锌镍表面处理使阀门适合确保长达240小时的耐盐雾性能。（根据UNI EN ISO 9227标准进行测试，根据UNI ENISO 10289标准进行测试评估）。

液压油

根据ISO 6743-4，使用HL或HM型矿物油基液压油。对于这些流体，请使用NBR密封件。对于HFDR型（磷酸酯）流体，使用FPM密封件（代码V）。

在高于80°C的温度下使用流体会导致流体和密封特性更快退化。流体必须保持其物理和化学特性。

意大利迪普马DUPLOMATIC节流阀订货型号：

QTM3-D/10N/S

QTM3-RD/10N/S

QTM3-SA/10N/S

QTM3-SB/10N/S
