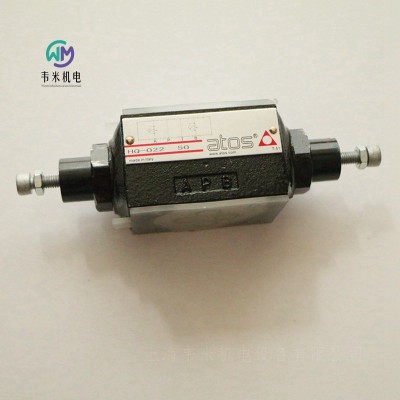

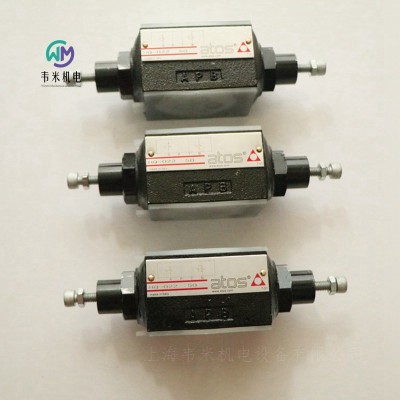

ATOS节流阀HQ-022 50

ATOS节流阀HQ-022 50，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

意大利ATOS阿托斯节流阀

HQ,KQ,JPQ型叠加式节流阀

流量控制,ISO 4401标准，06，10，16和25通径

HQ,KQ和JPQ是不带补偿的节流阀，通过单向阀允许反向自由流动。

在常规型号中，用螺栓装置来调节流量。

调节装置可按要求提供带有刻度的微调手柄。顺时针转动增大节流(通道减小)。

阀规格和大流量:

HQ-0 =06通径,/U选项流量高达25

l/min,标准型流量高达80l/min

KQ-0 = 10通径,流量高达16OI/min

JPQ-2 =16通径,流量高达20OI/min

JPQ-3 =25通径,流量高达30Ol/min

安装界面:

lSo 4401标准，06，10，16和25通径

大压力:

350bar (HQ,JPQ)

315bar (KQ)

机能

控制执行元件的回油:

12=双路,控制A口和B口的回油

13=单路，控制A口回油

14=单路,控制B口回油

控制执行元件的进油:

22=双路,控制A口和B口的回油

23=单路，控制A口回油

24=单路，控制B口回油

主要特征，密封和油液

安装位置  任意位置

安装面参数要求  粗糙度Ra0.4，平面度0.01/100 (ISO 1101)

MTTFd值符合EN ISO 13849标准  150年

环境温度范围

标准型= -30℃ ~ +70℃ /PE选项= -20℃~+70℃ /BT选项= -40℃ ~+70℃

密封，推荐油液温度

NBR密封(标准型)= -20C ~+60℃，带HFC油液=-20℃ ~+50℃

FKM密封(/PE选项)= -20℃ ~+80℃

HNBR密封(/BT选项)= -40℃~+60℃，带HFC油液=-40℃ ~+50℃

推荐粘度  15~100mm2/s-大允许范围2.8~500mm2/s

油液清洁度  ISO4406标准21/19/16 NAS 1638 10级，安装过滤精度为25um的进油过滤器,(B10≥75推荐值)

油液种类 适合密封类型 种类 参考标准

矿物油 NBR,FKM，HNBR HL,HLP,HLPD,HVLP,HVLPD DIN51524

不含水抗燃油液 FKM HFDU,HFDR ISO 12922

含水抗燃油液 NBR，HNBR HFC ISO 12922

意大利ATOS阿托斯节流阀订货型号：

HQ-022 50

JPQ-212 17

JPQ-222 17

JPQ-222/G 18

HQ-012 52/PE

HQ-012/G 54

KQ-012 53

KQ-012 53/PE

ATOS节流阀HQ-022 50
