比例流量阀RPCER1-8/C/54-24

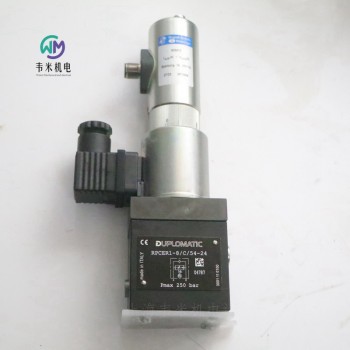

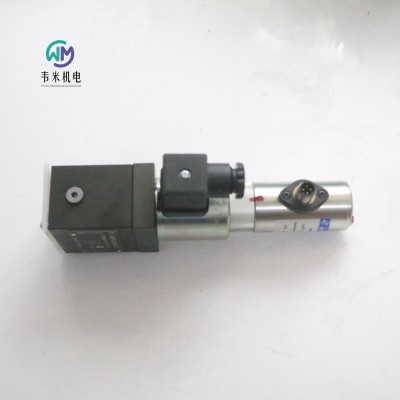

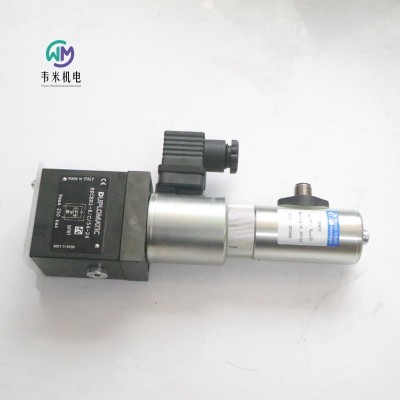

DUPLOMATIC比例流量阀RPCER1-8/C/54-24，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

意大利迪普马DUPLOMATIC比例流量阀

RPCER1

直动式比例流量阀

带阀芯位置反馈

序列号 52

板式安装

ISO 6263-03 (CETOP 03)

工作压力 250 bar

工作原理

— RPCER1型阀是一种带压力和温度补偿的二通型比例流量阀，其安装面尺寸符合ISO 6263 (CETOP RP121H) 标准。

— 节流阀的位置反馈调节大大减小了阀的滞环，并且提高了阀的重复性。

— 该阀通常用于调节液压回路各分支的流量或控制液压执行机构的速度。

— 该阀流量可连续调节，与电子控制单元的输入信号成比例。

— 该阀可提供5种工作流量范围，可达 25l/min。

技术参数

（采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得）

工作压力  250bar

A和B口之间的压差Δp  10bar

控制流量  1,5l/min - 4l/min - 8l/min - 16l/min - 25l/min

控制流量（对于1和 4 l/min）  0,025l/min

反向自由流动流量  40l/min

滞环 % Q max < 2,5%

重复精度 % Q max < ±1%

环境温度范围  -10 / +50°C

油液温度范围  -20 / +80°C

油液粘度范围  10 - 400cSt

油液允许的污染等级  根据 ISO 4406:1999 等级 18/16/13 （等级17/15/12用于流量< 0,5 l/min)

推荐油液粘度  25cSt

重量  2.2kg

压力补偿

该阀内有两个串接的节流口。第一个节流口的开口度大小由比例电磁铁调节；第二个节流口由第一个节流口的上游和下游压力进行控制，从而始终保持可调节流口前后的压差恒定。在这种情况下，即使阀的进出口腔压力发生变化，阀的流量值仍保持恒定，且误差在控制流量的± 2%范围内。

热补偿

该阀的热补偿功能是通过采用流道限制的原理来实现的，因此，油液粘度的变化不会对流量产生显著的影响。

在控制流量小于0.5L/min且温差在30 °C时，流量变化约为设定值的13%。

在更大流量情况时，在上述相同温差条件下，流量变化小于设定值的4%。

液压油

使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR 油液（磷酸酯），使用FPM 密封（代号V）。

当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。

电气特性

比例电磁铁

比例电磁铁由两部分组成：铁芯和线圈。

铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至值，从而减小滞环。

与LVDT传感器相连的衔铁，将位置状态传递给电子控制单元。

额定电压  24VDC

阻抗(20°C时)   17.6Ω

电流  0.86A

负载率 100%

电磁兼容性(EMC)  根据2004/108/CE

保护等级

绝缘保护(CEI EN 60529) IP65

位置传感器

带反馈控制的RPCER1型阀，采用了带放大信号的LVDT型位置传感器，能够精确控制限流器和设置流量，从而提高重复精度，并减小滞环。

传感器安装在比例电磁铁上，且与比例电磁铁同轴，插头可以360°布置。

传感器能够防止电源线路的极性反转。

阶跃响应 (在油温50°C，油液粘度36 cSt条件下测得)

阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。

安装

在不影响正确操作的条件下，RPCER1阀可在任意方向安装。

请确保液压回路中没有空气。

阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的值，则阀和安装面之间很容易发生油液泄露。

意大利迪普马DUPLOMATIC比例流量阀订货型号：

RPCER1-1/C-54-24/V

RPCER1-4/C/54-24

RPCER1-8/C/54-24
