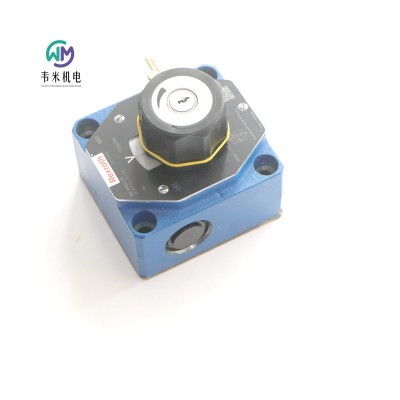

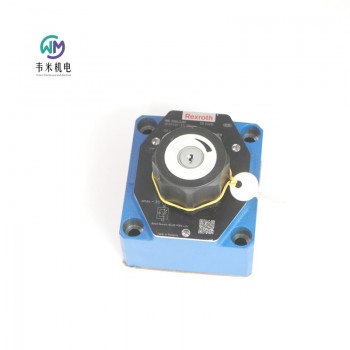

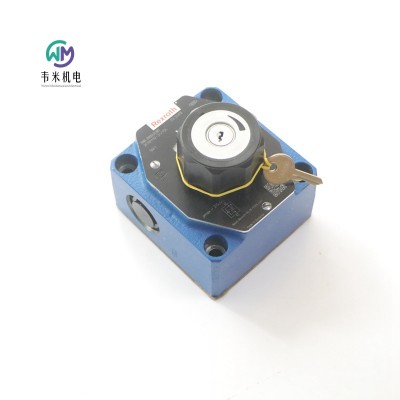

REXROTH流量控制阀2FRM10-31/10L

REXROTH流量控制阀2FRM10-31/10L，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH二通流量控制阀

2FRM6B

规格    6通径

重量    1.3kg

安装位置   任意

组件系列 3X

大流量 32 l/min

周围温度范围   -20 … +50℃

大工作压力   315bar

小压差   6 … 14bar

液压油温度范围   -20 … +80℃

粘度范围   10 … 800mm²/s

油口安装面符合 DIN 24340 形式 A

底板（单独订购）

单向阀，可选

2 种调整类型，可选：

-带刻度旋钮

-带刻度可锁定旋钮

一般信息

2FRM 型流量控制阀是一种二通流量控制阀。

它用于保持流量稳定，而不受压力和温度的影响。

这种阀的基本构成为壳体、旋钮、节流孔衬套、压力补偿器和可选的单向阀。

2FRM 6 B…MV

型流量控制阀（不带 外部闭合， 不带 单向阀）

从通道 A 到通道 B 的流量在节流点处节流。节流剖面通过转动旋钮 进行设置。为确保通道 B 的流量保持稳定而不受压力的影响，在节流点的下游安装了一个压力补偿器。

没有流量流经阀门时，压缩弹簧会向下按压力补偿器至其停止点，使压力补偿器保持在打开位置。有液压油流经阀门时，作用于通道 A 的压力会通过节流孔给压力补偿器施加一个力。

压力补偿器将进入控制位置，直到各个力实现平衡。当通道 A 的压力上升时，压力补偿器会朝闭合方向移动，直到各个力再次达到平衡。正是压力补偿器的这种持续的补偿动作才使系统获得了稳定的流量。

为了通过阀门控制两个方向上的流量，可以在此流量控制阀下安装一个 Z4S 6 型整流器叠加阀板。

德国力士乐REXROTH流量控制阀订货号和型号：

R900205577 2FRM6B36-3X/0,2QMV

R900205509 2FRM6B36-3X/10QRV

R900205514 2FRM6B36-3X/32QMV

R900209927 2FRM6B76-34/10QRV

R900205521 2FRM6B76-3X/16QMV

R900205523 2FRM6B76-3X/25QMV

R900205510 2FRM6B36-3X/16QMV

R900216559 2FRM6A76-3X/16QMV

R900205512 2FRM6B36-3X/25QMV

R900986124 2FRM6A36-3X/32QMV

R900205517 2FRM6B36-3X/3QRV

R900205515 2FRM6B36-33/32QRV

R900205519 2FRM6B36-32/6QRV

R900205511 2FRM6B36-33/16QRV

R900205513 2FRM6B36-32/25QRV

R900205508 2FRM6B36-3X/10QMV

R900205578 2FRM6B36-3X/0,6QMV

R900207275 2FRM6B38-3X/0,6QRVSO23

R983032407 2FRM6B36-2X/0.6QRV

R983032406 2FRM6B36-2X/0.6QMV-IN001

力士乐REXROTH流量控制阀 2FRM6B36-3X/10QRV

R900205509 2FRM6B36-34/10QRV

公称尺寸 6，A → B，B → A，机械操作

高性能范围内的工业液压阀。将体积流量可靠地调节到设定值。

直营

不闭合压力补偿器

带刻度可锁定旋钮

带单向阀

产品属性

连接图 ISO 6263-03-02-*-13

产品系列 2FRM6

工作压力. [bar] 315

体积流量 [l/min] 10

活塞符号 A → B，B → A

连接类型 底板安装

标称尺寸 6

驱动类型 通过机械致动

连接数 4

开关位置数 2

电气连接说明 3 芯连接器 (2 + PE)，符合 EN 175301-803 标准

液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封件 FKM

重量 [kg] 1.02

力士乐REXROTH流量控制阀

R900205507 2FRM6B36-3X/1,5QRV

R900205507 2FRM6B36-3X/1.5QRV

R900423565 2FRM6B36-2X/1,5QRV

R900462120 2FRM6B36-2X/1,5QRV

R983032409 2FRM6B36-2X/1.5QRV-IN001

公称尺寸 6，A → B，B → A，机械操作

液压阀，流量控制阀，二通流量控制阀，机械流量控制阀，调速阀

博世力士乐的流量控制阀将液压系统中的流量调节到机械设定值，从而影响液压驱动器的速度。

高性能范围内的工业液压阀。将流量可靠地控制到设定值。

直动式

不关闭压力补偿器

带刻度的可锁定旋钮

带止回阀

产品属性

连接图 ISO 6263-03-02-*-13

产品系列 2FRM6

工作压力[bar] 315

流量[l/min] 1.5

滑阀符号 A→B，B→A

连接类型 底板安装

尺寸 6.

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

电源电压 24伏直流电

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.02

力士乐REXROTH流量控制阀

R900205577 2FRM6B36-3X/0,2QMV

R900448695 2FRM6B36-2X/0,2QMV

公称尺寸 6，A → B，B → A，机械操作

液压阀，流量控制阀，二通流量控制阀，机械流量控制阀，调速阀

博世力士乐的流量控制阀将液压系统中的流量调节到机械设定值，从而影响液压驱动器的速度。

高性能范围内的工业液压阀。将流量可靠地控制到设定值。

直动式

不关闭压力补偿器

带刻度的可锁定旋钮

无止回阀

产品属性

连接图 ISO 6263-03-02-*-13

产品系列 2FRM6

工作压力[bar] 315

流量[l/min] 0.2

滑阀符号 A→B，B→A

连接类型 底板安装

尺寸 6.

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.02

力士乐REXROTH流量控制阀

R900205515 2FRM6B36-3X/32QRV

公称尺寸 6，A → B，B → A，机械操作

液压阀，流量控制阀，二通流量控制阀，机械流量控制阀，调速阀

博世力士乐的流量控制阀将液压系统中的流量调节到机械设定值，从而影响液压驱动器的速度。

高性能范围内的工业液压阀。将流量可靠地控制到设定值。

直动式

不关闭压力补偿器

带刻度的可锁定旋钮

带止回阀

产品属性

连接图 ISO 6263-03-02-*-13

产品系列 2FRM6

工作压力[bar] 315

流量[l/min] 32

滑阀符号 A→B，B→A

连接类型 底板安装

尺寸 6.

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.02

力士乐REXROTH流量控制阀

R900757849 2FRM6A36-3X/0,2QMV

公称尺寸 6，A → B，B → A，机械操作

液压阀，流量控制阀，二通流量控制阀，机械流量控制阀

博世力士乐的流量控制阀将液压系统中的流量调节到机械设定值，从而影响液压驱动器的速度。

高性能范围内的工业液压阀。将流量可靠地控制到设定值。

直动式

关闭压力补偿器

带刻度的可锁定旋钮

无止回阀

产品属性

连接图 ISO 6263-03-02-*-13

产品系列 2FRM6

工作压力[bar] 315

流量[l/min] 0.2

滑阀符号 A→B，B→A

连接类型 底板安装

尺寸 6.

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.03

力士乐REXROTH流量控制阀

R900205578 2FRM6B36-3X/0,6QMV

R900205578 2FRM6B36-3X/0.6QMV

R983032406 2FRM6B36-2X/0.6QMV-IN001

R900472415 2FRM6B36-2X/0,6QMV

公称尺寸 6，A → B，B → A，机械操作

液压阀，流量控制阀，二通流量控制阀，机械流量控制阀

博世力士乐的流量控制阀将液压系统中的流量调节到机械设定值，从而影响液压驱动器的速度。

高性能范围内的工业液压阀。将流量可靠地控制到设定值。

直动式

不关闭压力补偿器

带刻度的可锁定旋钮

无止回阀

产品属性

连接图

ISO 6263-03-02-*-13

产品系列 2FRM6

工作压力[bar] 315

流量[l/min] 0.6

滑阀符号 A→B，B→A

连接类型 底板安装

尺寸 6.

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.02

力士乐REXROTH流量控制阀

R900205517 2FRM6B36-3X/3QRV

R983032410 2FRM6B36-2X/3QRV

公称尺寸 6，A → B，B → A，机械操作

液压阀，流量控制阀，二通流量控制阀，机械流量控制阀

博世力士乐的流量控制阀将液压系统中的流量调节到机械设定值，从而影响液压驱动器的速度。

高性能范围内的工业液压阀。将流量可靠地控制到设定值。

直动式

不关闭压力补偿器

带刻度的可锁定旋钮

带止回阀

产品属性

连接图 ISO 6263-03-02-*-13

产品系列 2FRM6

工作压力[bar] 315

流量[l/min] 3.

滑阀符号 A→B，B→A

连接类型 底板安装

尺寸 6.

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.03

力士乐REXROTH流量控制阀

R983032407 2FRM6B36-2X/0.6QRV

R983032407 2FRM6B36-2X/0.6QRV-IN001

R900211380 2FRM6B36-3X/0,6QRV

公称尺寸 6，A → B，B → A，机械操作

液压阀，流量控制阀，二通流量控制阀，机械流量控制阀

博世力士乐的流量控制阀将液压系统中的流量调节到机械设定值，从而影响液压驱动器的速度。

高性能范围内的工业液压阀。将流量可靠地控制到设定值。

直动式

不关闭压力补偿器

带刻度的可锁定旋钮

带止回阀

产品属性

连接图 ISO 6263-03-02-*-13

产品系列 2FRM6

工作压力[bar] 315

流量[l/min] 0.6

滑阀符号 A→B，B→A

连接类型 底板安装

尺寸 6.

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.02

力士乐REXROTH流量控制阀

R900205503 2FRM6A36-3X/1,5QRV

R900461935 2FRM6A36-2X/1,5QRV

R983032394 2FRM6A36-2X/1.5QRV-IN001

公称尺寸 6，A → B，B → A，机械操作

液压阀，流量控制阀，二通流量控制阀，机械流量控制阀

博世力士乐的流量控制阀将液压系统中的流量调节到机械设定值，从而影响液压驱动器的速度。

高性能范围内的工业液压阀。将流量可靠地控制到设定值。

直动式

关闭压力补偿器

带刻度的可锁定旋钮

带止回阀

产品属性

连接图 ISO 6263-03-02-*-13

产品系列 2FRM6

工作压力[bar] 315

流量[l/min] 1.5

滑阀符号 A→B，B→A

连接类型 底板安装

尺寸 6.

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.02

力士乐REXROTH二通流量控制阀

2FRM

组件系列 3X

规格   10通径   16通径

重量   5.6kg   11.3kg

温度范围   -20 … +80°C

大工作压力 315 bar

小压差  3 … 7bar   5 … 12bar

大流量 160 l/min

粘度范围  10 … 800mm²/s

用于底板安装

油口安装面符合 DIN 24340 形式 G 和 ISO 6263

机械起动

压力补偿器行程限制，可选

启动跃变降低

通过流向调整板在双向上调速

2FRM 型流量控制阀是一种二通流量控制阀。它们用于保持流量稳定，通常不受压力和温度的影响。

通常，阀由壳体、节流孔衬套、带有可选行程限制 的压力补偿器、单向阀、型号 2FRM 中的调节元件及齿轮活塞传动装置和方向阀组成。从通道 A 到通道 B 的流量在节流点处节流。在型号 2FRM 中，节流剖面可通过机械转动调节元件上的曲线螺栓进行设置。速率可通过单向节流阀进行设置。为固定所需的调节范围，在齿轮活塞传动装置的两侧配备可调行程限制。含有上游压力补偿器，以确保流量在节流点处不受压力影响且保持稳定。

由于节流点采用了节流孔设计，因此不会受到温度的影响。

通过单向阀实现从通道 B 到通道 A 的自由回流。

调节流量只能从通道 A 流向 B。

为了在两个方向上控制流量，可在流量控制阀下安装一个 Z4S 型整流器叠加阀板。

德国力士乐REXROTH流量控制阀订货号和型号：

R900424887 2FRM10-31/10L

R900423251 2FRM10-3X/16L

R900423256 2FRM10-3X/25LB

R900420286 2FRM10-3X/50L

R900423261 2FRM10-3X/50LB

R900423261 2FRM10-31/50LB

R900423271 2FRM16-3X/60L

R900424905 2FRM16-3X/100L

R900420287 2FRM16-3X/100LB

R900424906 2FRM16-3X/160L

R900424902 2FRM16-32/160LB

R900427777 2FRM16-3X/160LV

力士乐REXROTH流量控制阀

R900423261 2FRM10-3X/50LB

R900423261 2FRM10-31/50LB

公称尺寸 10，A → B，B → A，机械操作

液压阀，流量控制阀，二通流量控制阀，机械流量控制阀

博世力士乐的流量控制阀将液压系统中的流量调节到机械设定值，从而影响液压驱动器的速度。

高性能范围内的工业液压阀。将流量可靠地控制到设定值。

直动式

带压力补偿器行程限制

带刻度的可锁定旋钮

产品属性

连接图 ISO 6263-06-03-*-13

产品系列 2FRM10

工作压力[bar] 315

流量[l/min] 50

滑阀符号 A→B，B→A

连接类型 底板安装

尺寸 10

驱动类型 机械驱动

端口数量 2.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 3.36

力士乐REXROTH流量控制阀2FRM10-3X/10L

R900424887 2FRM10-31/10L

标称尺寸10，A→B，B→A，机械操作

高功率范围的工业液压阀。将体积流量可靠地调节到设定值。

直动式

无压力刻度行程限制

带刻度的可锁定表盘

产品特性

连接类型 ISO 6263-06-03-*-13

压力[bar] 315

体积流量[l/min] 10

活塞符号 A→B，B→A

连接类型 板式结构

标称尺寸 10

操作类型 具有机械操作

连接数 2

开关位置数量 2

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封件 NBR

重量[kg] 3.350

力士乐REXROTH整流器叠加板R900425901

Z4S16-2X/

R900425901 Z4S16-20/

公称尺寸 16，带机械操作

高性能范围内的工业液压阀。根据液压符号可靠阻断油流

直接驱动

通道A和B无泄漏堵塞

开启压力1.5巴

产品属性

连接图 ISO 6263

产品系列 Z4S 16

工作压力[bar] 315

流量[l/min] 160

滑阀符号 A→B

连接类型 叠加板

大小 16

驱动类型 机械驱动

端口数 2.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 8.2

力士乐REXROTH比例流量控制阀2FRE6B-2X/3QK4MV

R900933708 2FRE6B-22/3QK4MV

公称尺寸 6, A → B, 通过外部电子元件实现电气控制

高性能范围内的工业液压阀。基于设定值信号的可靠油体积流量控制。

滑阀

先导式

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 2FRE6

工作压力. [bar] 210

体积流量 [l/min] 3

活塞符号 A → B

连接类型 底板安装

标称尺寸 6

驱动类型 通过外部电子元件实现电气控制

连接数 2

开关位置数 2

电源电压 24 VDC

电插头 3 芯设备插头 (2 + PE)

电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803

液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封件 FKM

重量 [kg] 2.08

力士乐REXROTH比例流量控制阀 2FRE6B-2X/25QK4MV

R900937870 2FRE6B-22/25QK4MV

规格 6，A → B，外接放大器，24 V DC

高性能范围内的工业液压阀。基于设定值信号的可靠油体积流量控制。

滑阀

先导式

连接图 ISO 4401-03-02-0-05

压力 [bar] 210

体积流量 [l/min] 25

活塞符号 A → B

连接类型 板材结构

标称尺寸 6

驱动类型 电气带外接电子元件

连接数 2

开关位置数 2

电源电压 24 VDC

电插头 设备插头 3 针 (2 + PE)

电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803

液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封元件 FKM

重量 [kg] 2.08

REXROTH流量控制阀2FRM10-31/10L
